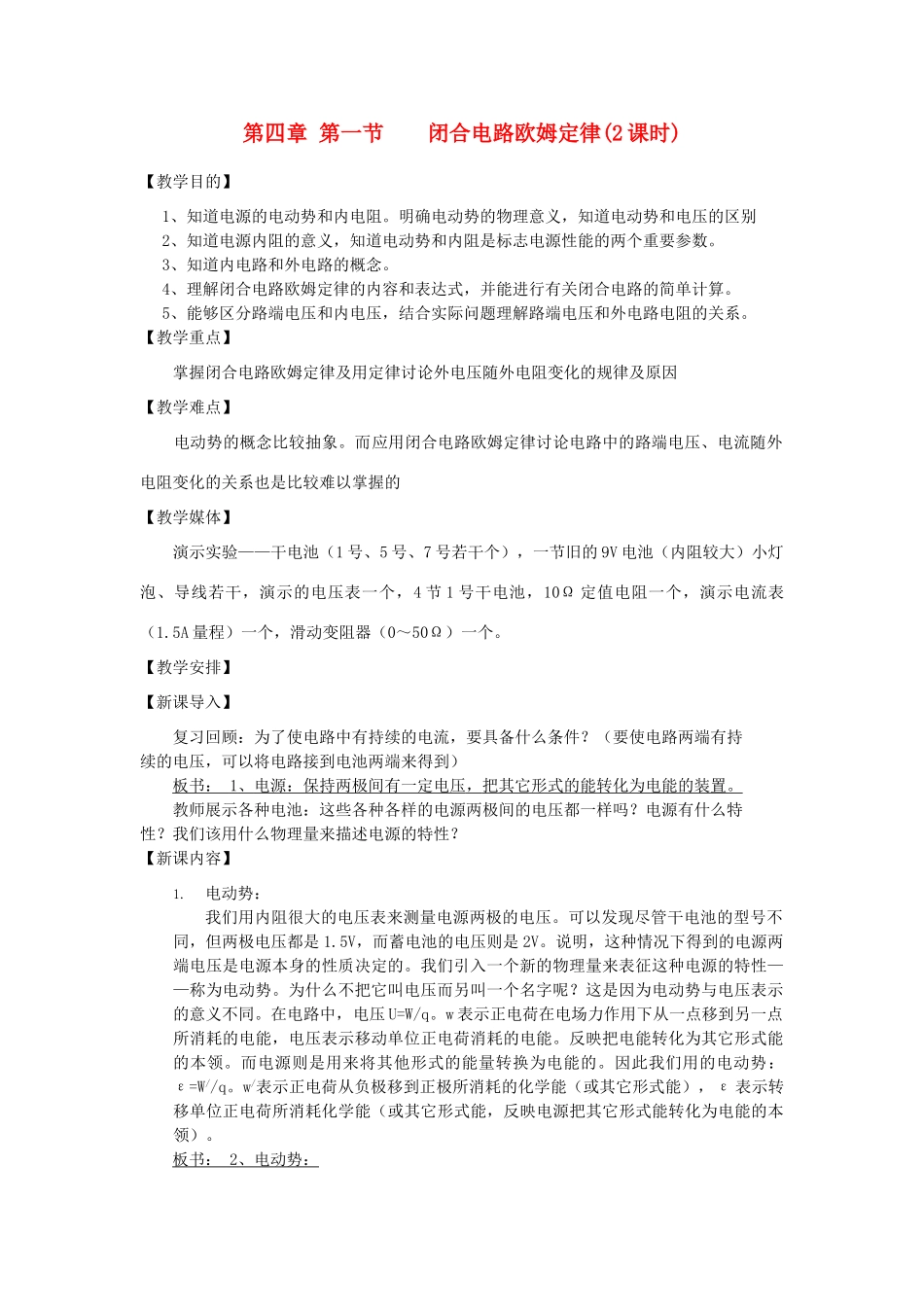

第四章第一节闭合电路欧姆定律(2课时)【教学目的】1、知道电源的电动势和内电阻。明确电动势的物理意义，知道电动势和电压的区别2、知道电源内阻的意义，知道电动势和内阻是标志电源性能的两个重要参数。3、知道内电路和外电路的概念。4、理解闭合电路欧姆定律的内容和表达式，并能进行有关闭合电路的简单计算。5、能够区分路端电压和内电压，结合实际问题理解路端电压和外电路电阻的关系。【教学重点】掌握闭合电路欧姆定律及用定律讨论外电压随外电阻变化的规律及原因【教学难点】电动势的概念比较抽象。而应用闭合电路欧姆定律讨论电路中的路端电压、电流随外电阻变化的关系也是比较难以掌握的【教学媒体】演示实验——干电池（1号、5号、7号若干个），一节旧的9V电池（内阻较大）小灯泡、导线若干，演示的电压表一个，4节1号干电池，10Ω定值电阻一个，演示电流表（1.5A量程）一个，滑动变阻器（0～50Ω）一个。【教学安排】【新课导入】复习回顾：为了使电路中有持续的电流，要具备什么条件？（要使电路两端有持续的电压，可以将电路接到电池两端来得到）板书：1、电源：保持两极间有一定电压，把其它形式的能转化为电能的装置。教师展示各种电池：这些各种各样的电源两极间的电压都一样吗？电源有什么特性？我们该用什么物理量来描述电源的特性？【新课内容】1.电动势：我们用内阻很大的电压表来测量电源两极的电压。可以发现尽管干电池的型号不同，但两极电压都是1.5V，而蓄电池的电压则是2V。说明，这种情况下得到的电源两端电压是电源本身的性质决定的。我们引入一个新的物理量来表征这种电源的特性——称为电动势。为什么不把它叫电压而另叫一个名字呢？这是因为电动势与电压表示的意义不同。在电路中，电压U=W/q。w表示正电荷在电场力作用下从一点移到另一点所消耗的电能，电压表示移动单位正电荷消耗的电能。反映把电能转化为其它形式能的本领。而电源则是用来将其他形式的能量转换为电能的。因此我们用的电动势：ε=W//q。w/表示正电荷从负极移到正极所消耗的化学能（或其它形式能），ε表示转移单位正电荷所消耗化学能（或其它形式能，反映电源把其它形式能转化为电能的本领）。板书：2、电动势：（1）电源的属性，描述电源把其它形式能转化为电能本领的物理量。电动势由电源自身决定（2）不同类型的电源电动势不同，同种类型不同型号电源电动势相同。（3）定义为转移单位电荷所产生的电能。（4）用符号ε表示。（5）ε=W//q单位：伏特，ν。（6）标量。（7）在数值上就等于电源没有接入外电路时两极间电压。那么对同一种类不同型号的电池来说，究竟是什么不同呢？这不同在于它们的储能量，有很多充电电池上都标有1200mAh（或800mAh）。这表示它只能在1.5V的电动势上转移1200mAh的电量，即释放出1200mAh1.5V=6480J=0.0018度。同种电池越大的型号，里面存储的化学能就越多。可以在相同条件下工作更长的时间。2.路端电压与电动势：提问——那么电池两端的电压就一定等于电源的电动势吗？下面我们来看这一节干电池，我们将它接成一个串联电路，如右图所示。用伏特表来测量它电源两端的电压，看还是刚才的示数吗？实验结果表明电源两端的电压是会随着外电阻的改变而改变的。而且外电阻越大，这电压也越大。所以这个电压并不等于电源的电动势，而是略小于电动势。我们把这个电压叫做外电压，又叫做路端电压。再摸摸电池，有什么发现？电池在发热！电流经过电阻时会发热。这是电流的热效应。大家对此又做何解释呢？（讨论）这体现了电源内部还有电阻，我们称为内电阻，内电阻和外电阻都会消耗电路中的电能。所以电源产生的电能分配到了电源内部电阻发热和外部用电器工作上。即内电阻上也要有电压，称为内电压。电流在内电路的消耗功率为IU内；在外电路的消耗称为IU外；他们都来自于电源将其他能转化成的电能IE。；所以有。也就是电动势被内外电路所瓜分了，因此我们用电压表测得的外电压比电动势要小一些。那为什么一上课时我们用伏特表直接测的电压可以认为就是电源的电动势呢？（版画电路如右图）这是因为干电池的内阻通常不是很大，尤其是新电池，其内阻只有零点几欧姆...
