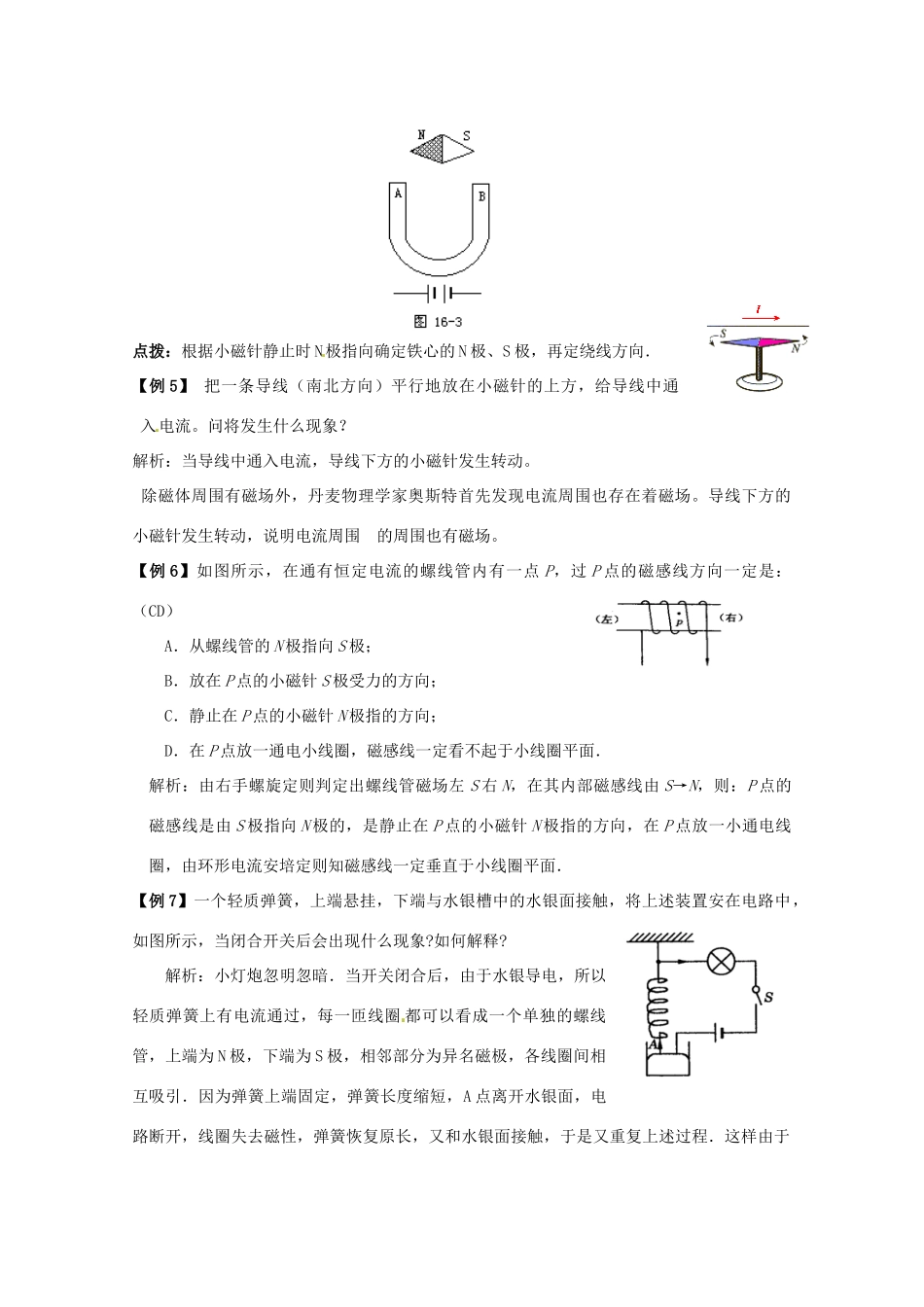

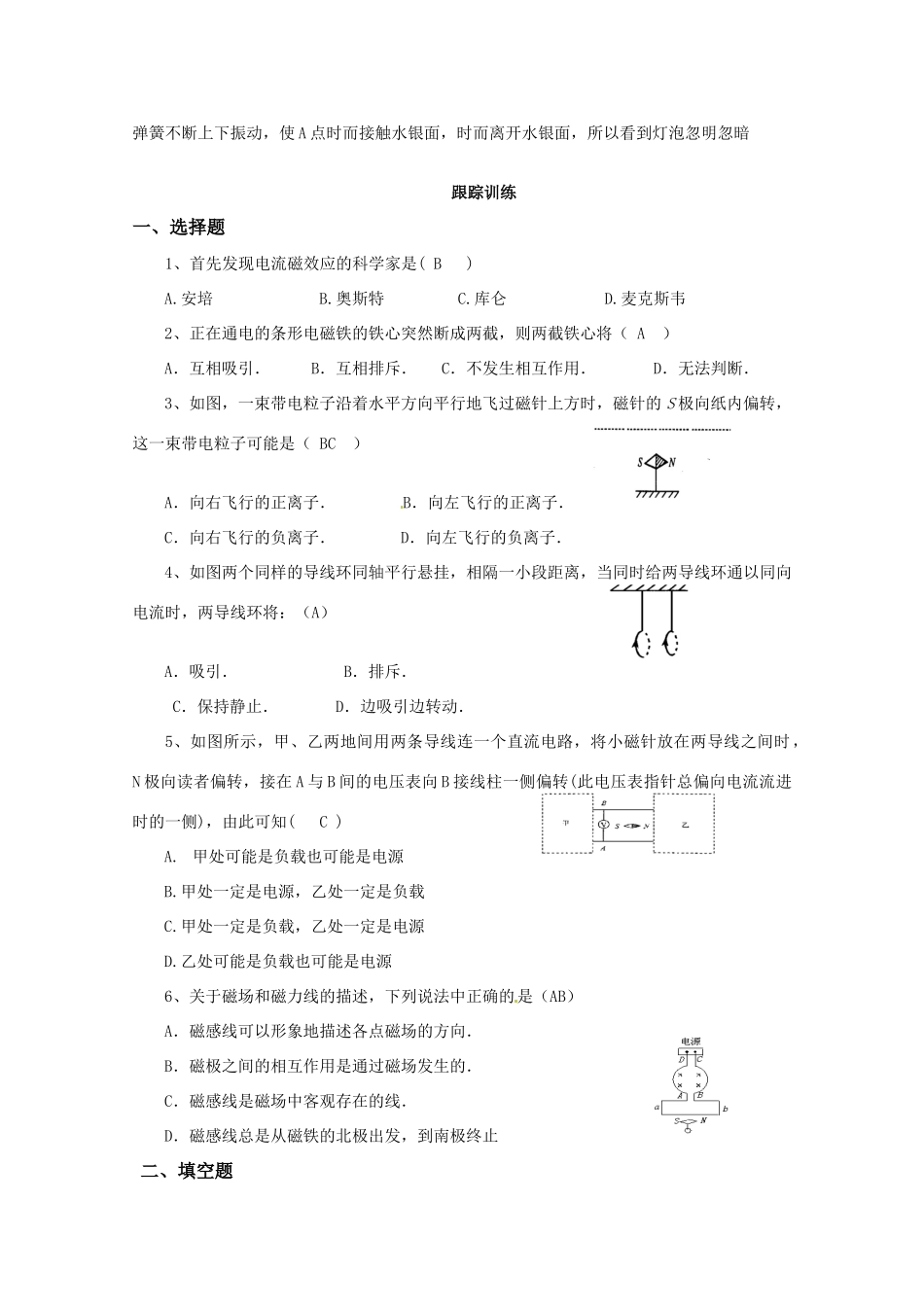

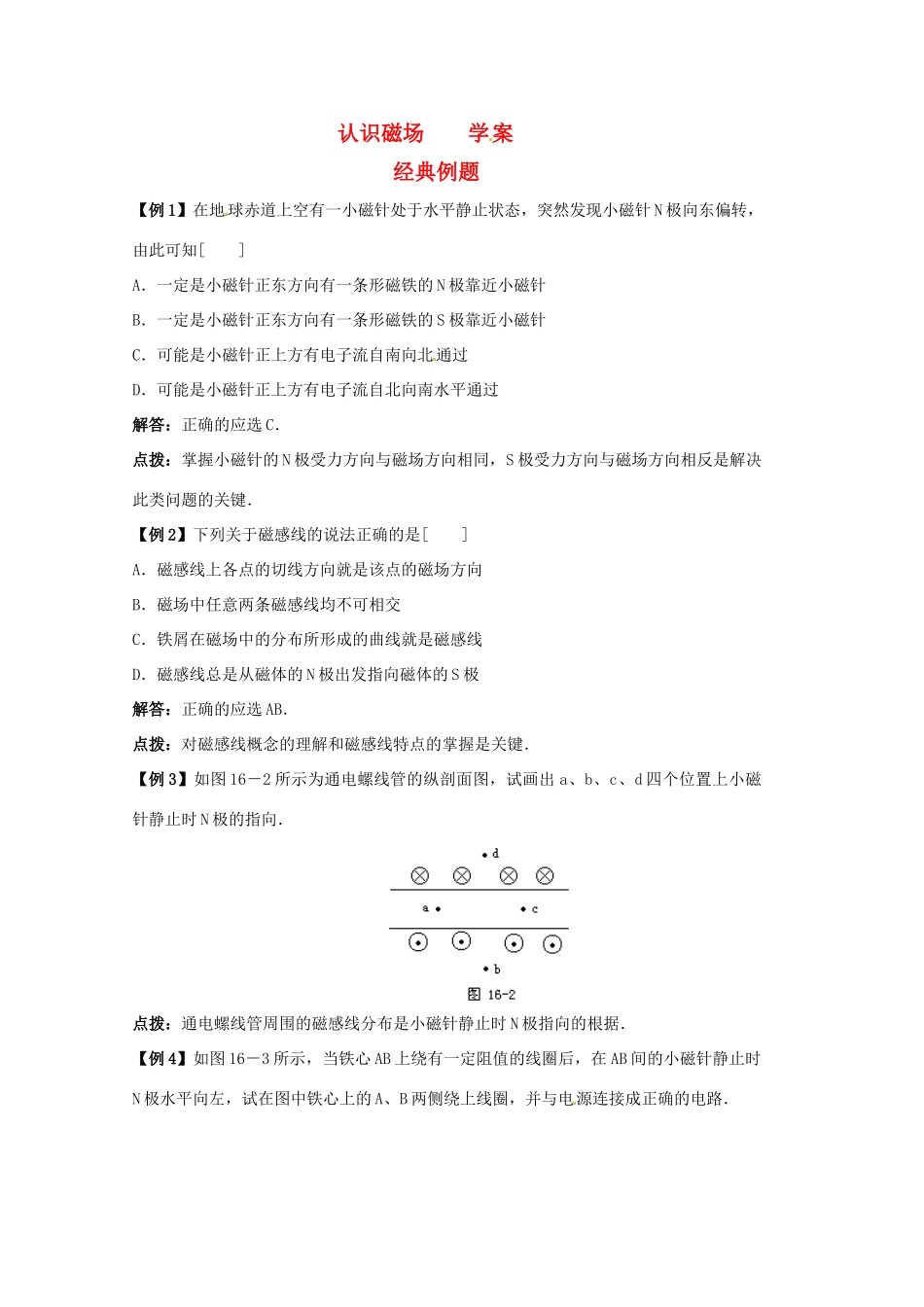

认识磁场学案经典例题【例1】在地球赤道上空有一小磁针处于水平静止状态，突然发现小磁针N极向东偏转，由此可知[]A．一定是小磁针正东方向有一条形磁铁的N极靠近小磁针B．一定是小磁针正东方向有一条形磁铁的S极靠近小磁针C．可能是小磁针正上方有电子流自南向北通过D．可能是小磁针正上方有电子流自北向南水平通过解答：正确的应选C．点拨：掌握小磁针的N极受力方向与磁场方向相同，S极受力方向与磁场方向相反是解决此类问题的关键．【例2】下列关于磁感线的说法正确的是[]A．磁感线上各点的切线方向就是该点的磁场方向B．磁场中任意两条磁感线均不可相交C．铁屑在磁场中的分布所形成的曲线就是磁感线D．磁感线总是从磁体的N极出发指向磁体的S极解答：正确的应选AB．点拨：对磁感线概念的理解和磁感线特点的掌握是关键．【例3】如图16－2所示为通电螺线管的纵剖面图，试画出a、b、c、d四个位置上小磁针静止时N极的指向．点拨：通电螺线管周围的磁感线分布是小磁针静止时N极指向的根据．【例4】如图16－3所示，当铁心AB上绕有一定阻值的线圈后，在AB间的小磁针静止时N极水平向左，试在图中铁心上的A、B两侧绕上线圈，并与电源连接成正确的电路．点拨：根据小磁针静止时N极指向确定铁心的N极、S极，再定绕线方向．【例5】把一条导线（南北方向）平行地放在小磁针的上方，给导线中通入电流。问将发生什么现象？解析：当导线中通入电流，导线下方的小磁针发生转动。除磁体周围有磁场外，丹麦物理学家奥斯特首先发现电流周围也存在着磁场。导线下方的小磁针发生转动，说明电流周围的周围也有磁场。【例6】如图所示，在通有恒定电流的螺线管内有一点P，过P点的磁感线方向一定是：（CD）A．从螺线管的N极指向S极；B．放在P点的小磁针S极受力的方向；C．静止在P点的小磁针N极指的方向；D．在P点放一通电小线圈，磁感线一定看不起于小线圈平面．解析：由右手螺旋定则判定出螺线管磁场左S右N，在其内部磁感线由S→N，则：P点的磁感线是由S极指向N极的，是静止在P点的小磁针N极指的方向，在P点放一小通电线圈，由环形电流安培定则知磁感线一定垂直于小线圈平面．【例7】一个轻质弹簧，上端悬挂，下端与水银槽中的水银面接触，将上述装置安在电路中，如图所示，当闭合开关后会出现什么现象?如何解释?解析：小灯炮忽明忽暗．当开关闭合后，由于水银导电，所以轻质弹簧上有电流通过，每一匝线圈都可以看成一个单独的螺线管，上端为N极，下端为S极，相邻部分为异名磁极，各线圈间相互吸引．因为弹簧上端固定，弹簧长度缩短，A点离开水银面，电路断开，线圈失去磁性，弹簧恢复原长，又和水银面接触，于是又重复上述过程．这样由于弹簧不断上下振动，使A点时而接触水银面，时而离开水银面，所以看到灯泡忽明忽暗跟踪训练一、选择题1、首先发现电流磁效应的科学家是(B)A.安培B.奥斯特C.库仑D.麦克斯韦2、正在通电的条形电磁铁的铁心突然断成两截，则两截铁心将（A）A．互相吸引．B．互相排斥．C．不发生相互作用．D．无法判断．3、如图，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，这一束带电粒子可能是（BC）A．向右飞行的正离子．B．向左飞行的正离子．C．向右飞行的负离子．D．向左飞行的负离子．4、如图两个同样的导线环同轴平行悬挂，相隔一小段距离，当同时给两导线环通以同向电流时，两导线环将：（A）A．吸引．B．排斥．C．保持静止．D．边吸引边转动．5、如图所示，甲、乙两地间用两条导线连一个直流电路，将小磁针放在两导线之间时，N极向读者偏转，接在A与B间的电压表向B接线柱一侧偏转(此电压表指针总偏向电流流进时的一侧)，由此可知(C)A.甲处可能是负载也可能是电源B.甲处一定是电源，乙处一定是负载C.甲处一定是负载，乙处一定是电源D.乙处可能是负载也可能是电源6、关于磁场和磁力线的描述，下列说法中正确的是（AB）A．磁感线可以形象地描述各点磁场的方向．B．磁极之间的相互作用是通过磁场发生的．C．磁感线是磁场中客观存在的线．D．磁感线总是从磁铁的北极出发，到南极终止二、填空题1、如图所示，环形导线的A、B处另用导线与直导线ab相连，图中标出...
