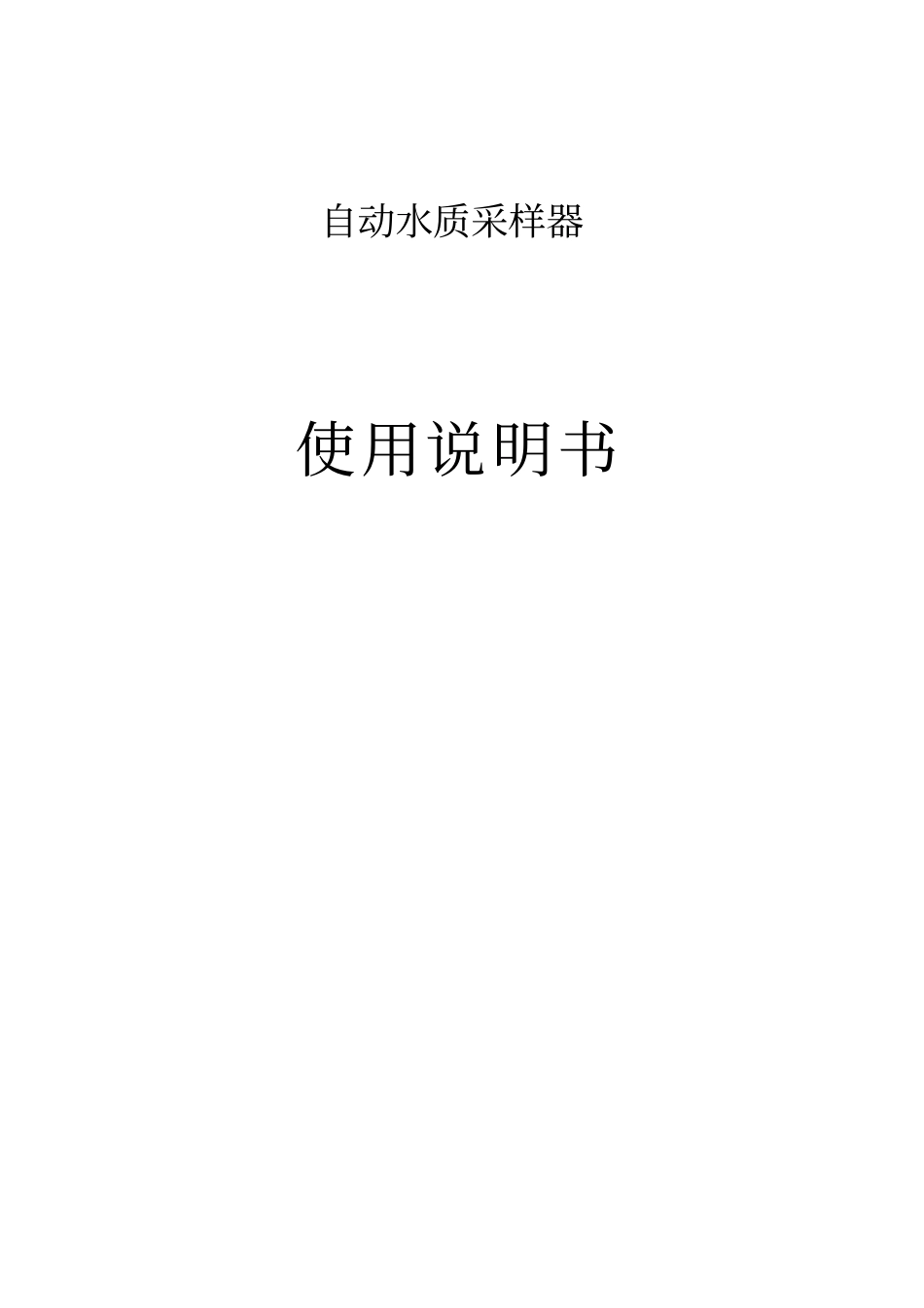

自动水质采样器使用说明书2GD-24B型（分采冰柜制冷固定式）自动水质采样器是用于总量控制、污染源调查及水质监测的专用环保监测仪器。它采用先进的蠕动泵取水方式，由单片机控制工作。用户可根据需要输入采样时间间隔、采样量及采样分样方式。它可在线自动完成相应的工作。配接流量传感器后，可实现污水计量、按流量比例采样的双重工作。还可与其它在线监控设备联网，进行事故报警采样、超标同步留样以及远程遥控采样。广泛应用于工矿企业排污监测，高等院校环境科研以及环保部门推行总量控制和监测站开展污染源调查等工作的必备仪器之一。一.主要性能指标1.采样控制：*时间控制采样：相同时间间隔(1分钟-9999分钟任意设定，增量一分钟)。*流量计控制采样：专用流量计控制采样。*输出脉冲的在线监测仪器控制采样:1-9999个脉冲任意设定，增量一个脉冲。输出脉冲应为5V-15V正脉冲。2.水样分装方式：*采标准样：一瓶采1个水样（N=1）*采混合样：一瓶装N个水样（1≤N≤5）3.采样量：50-1000ml任意设定4.采样量误差：±8%（可以用过设置管长、采水高度和采样量进行修正。）5.采样重复精度：±10ml6.垂直采样高度：8米7.水平采样距离：50米，具有采样管自动冲洗功能。8.系统时钟时间控制误差:△1≤0.1%及△24≤30S9.管路系统气密性:≤-0.05MPa10.平均无故障连续运行时间(MTBF):≥1440h/次11.绝缘阻抗:>20MΩ12.储水容器：一个1000ml聚乙烯集水瓶，24个1000ml聚乙烯储水瓶。13.水样储存温度：0–8℃可调，温控误差：±2℃14.全部中文菜单，人机对话方式，需要人为干预的时候有中文提示。15.软件密码锁，可以保护仪器内设置的程序不被修改。16.可以存储10个采样程序。配接流量计后,采样器可以存储256组流量数据（包括日期、时间、瞬时流量和累计流量），采用循环更新的方式。17.同步留样功能:在线COD等检测仪器监测的样品超标的同时采样器已经留样,可与在线监测同步。18.按流量比例采样时，每一次采样的时间都存入仪器内，可以事后查看。用户可以根据这些时间，画出污水流量与污染物浓度关系图。19.仪器配置RS232接口，可由外部控制采样，并输出所采样品的时间，流量参数。还可与其它在线监控设备联网进行事故报警采样，超标留样。20.工作环境温度：0℃至+50℃。21.电源：AC220V±10%，功率80W。22.外形尺寸：510mm510mm950mm(长宽高)。22.重量：56Kg3二.键盘使用说明1.功能键*手动/·：手动采样（第二功能：用于输入小数点）。*停止/移瓶：退出当前的菜单,返回上一级菜单。（第二功能：移动分配臂至下一个储水瓶）*泵正转/：泵抽水。（第二功能：用于选择显示的菜单，闪动即选中）*泵反转/：泵排水。（第二功能：用于选择显示的菜单，闪动即选中）*自动：自动采样*：“回车”键，确认已输入的参数及选择项。每次输入参数或选择完毕即按此键。2.数字键0-9：用于输入所需数值。三.采样器安装、使用注意事项：1.仪器安装的位置应高于采水样点，采水管的铺设应在采水点由低向高，不应有隆起和打弯，以保证取水顺畅。2.排水口的安装应低于仪器，排水管的铺设应尽可能平直，不应有隆起和打弯，以保证排水顺畅。3.如果用户需要另外配接硬管（仪器自配带6m塑料加强管）时，一定注意硬管的内径要≤10mm。4.仪器使用AC220V电源时要接好地线，以确保安全。5.开机复位后分配臂所对准的储水瓶为第1瓶，逆时针依次为第2、3,,24。6.分配臂出厂前已调整好，会自动对准相应的采样瓶，不要人为掰扭。7.放置采样瓶时，一定要把采样瓶按到底，以免分配器与采样瓶口相碰无法正常工作。8.定期检查蠕动泵管，若损坏应马上更换。更换时泵管与泵壳之间要留2-3毫米间隙，泵管更换后，先按泵正转或泵反转键，让泵转动一会，直到泵运转正常，无卡住现象，泵管既安装完毕。9.仪器出现异常情况，请立即切断电源，并通知厂家维修，不得自行拆卸。四.仪器菜单说明：4.1“系统参数”菜单说明：*1流量计---用于设定采样器配接的流量计的类型。*2设置时钟---用于设定仪器内的时间，仪器运行以此时间为依据。*3信息---查看仪器的设置参数。*4密码锁---设置密码，防止别人改变程序。*5显示参数---显示已存储的程序。*6管长---用...
