2011届新时代教学案：部分电路的分析与计算VIP专享VIP免费

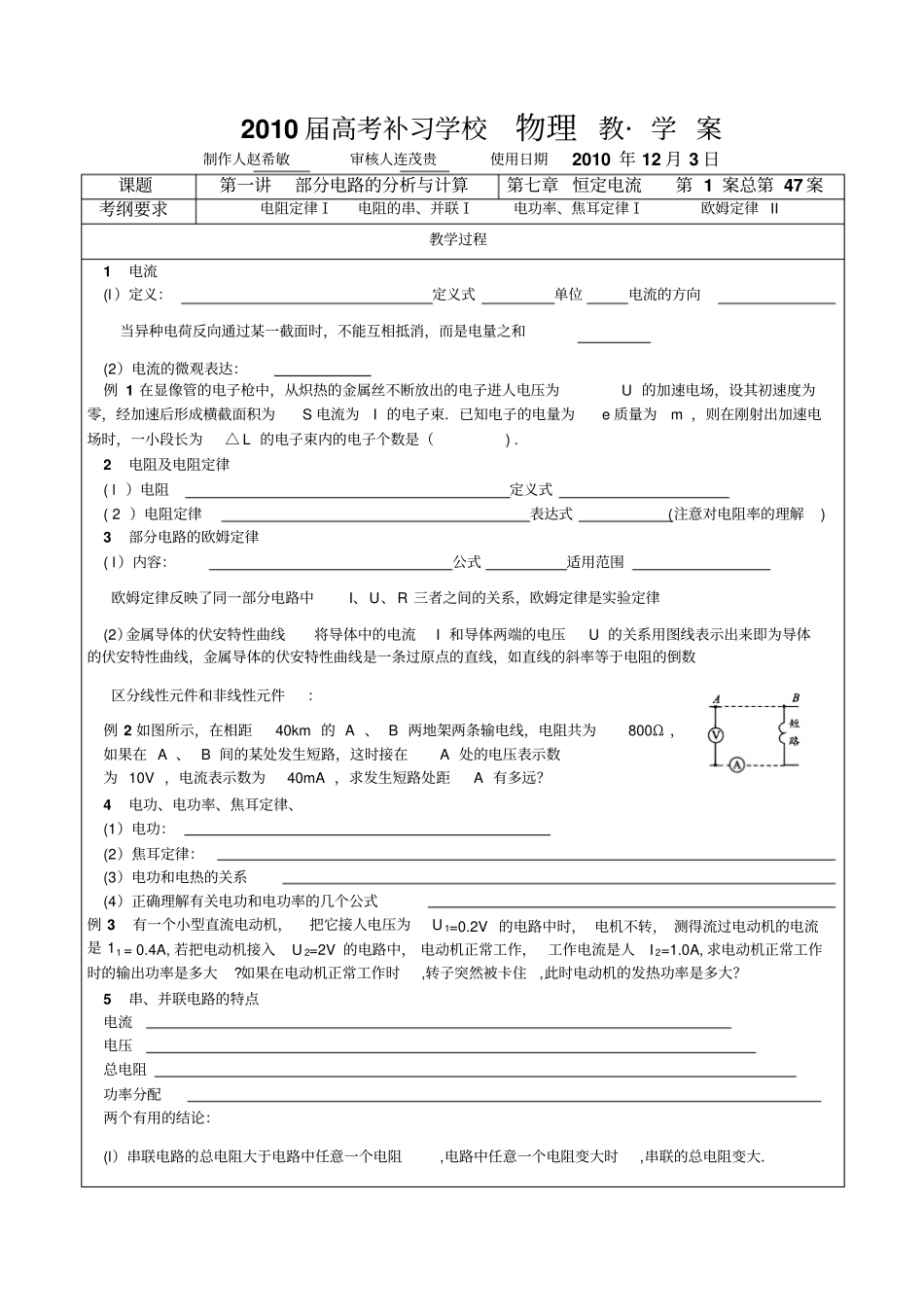

2010届高考补习学校物理教·学案制作人赵希敏审核人连茂贵使用日期2010年12月3日课题第一讲部分电路的分析与计算第七章恒定电流第1案总第47案考纲要求电阻定律Ⅰ电阻的串、并联Ⅰ电功率、焦耳定律Ⅰ欧姆定律II教学过程1电流(l）定义：定义式单位电流的方向当异种电荷反向通过某一截面时，不能互相抵消，而是电量之和(2）电流的微观表达：例1在显像管的电子枪中，从炽热的金属丝不断放出的电子进人电压为U的加速电场，设其初速度为零，经加速后形成横截面积为S电流为I的电子束．已知电子的电量为e质量为m，则在刚射出加速电场时，一小段长为△L的电子束内的电子个数是（).2电阻及电阻定律(l）电阻定义式(2）电阻定律表达式(注意对电阻率的理解)3部分电路的欧姆定律(l）内容：公式适用范围欧姆定律反映了同一部分电路中I、U、R三者之间的关系，欧姆定律是实验定律(2）金属导体的伏安特性曲线将导体中的电流I和导体两端的电压U的关系用图线表示出来即为导体的伏安特性曲线，金属导体的伏安特性曲线是一条过原点的直线，如直线的斜率等于电阻的倒数区分线性元件和非线性元件：例2如图所示，在相距40km的A、B两地架两条输电线，电阻共为800Ω，如果在A、B间的某处发生短路，这时接在A处的电压表示数为10V，电流表示数为40mA，求发生短路处距A有多远？4电功、电功率、焦耳定律、(1）电功：(2）焦耳定律：(3）电功和电热的关系(4）正确理解有关电功和电功率的几个公式例3有一个小型直流电动机，把它接人电压为U1=0.2V的电路中时，电机不转，测得流过电动机的电流是11=0.4A,若把电动机接入U2=2V的电路中，电动机正常工作，工作电流是人I2=1.0A,求电动机正常工作时的输出功率是多大?如果在电动机正常工作时,转子突然被卡住,此时电动机的发热功率是多大？5串、并联电路的特点电流电压总电阻功率分配两个有用的结论：(l）串联电路的总电阻大于电路中任意一个电阻,电路中任意一个电阻变大时,串联的总电阻变大．(2）并联电路的总电阻小于电路中任意一个电阻，任意一个电阻变大时,总电阻变大．例4.如图所示，两段材料相同、长度相等、但横截面积不等的导体接在电路中，总电压为U，则①通过两段导体的电流相等②两段导体内的自由电子定向移动的平均速率不同③细导体两端的电压U1大于粗导体两端的电压U2④细导体内的电场强度大于粗导体内的电场强度A.①B.①②C.①②③D.①②③④例5图为一电路板的示意图，啊a、b、c、d为接线柱，a、d与220V的交流电源连接，ab间、bc间、cd间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点间及a、c两点间的电压均为220V．由此可知（).A.ab间电路通cd间电路不通B.ab间电路不通，cd间电路通C.ab间电路通，bc间电路不通D.bc间电路不通，cd间电路通例6图中是常见的一种电动自行车，使用前要先对车上的蓄电池充电．骑行时，蓄电池对车上的电动机供电，电动机为车提供动力．下表是这种品牌电动自行车的一些主要技术参数．请回答(l）技术参数表中“36V/10Ah”表示的物理意义是什么？(2）若质量是70kg的人骑电动自行车在水平路面上以6m/s的速度匀速行驶时，受到的阻力是人与车总重的0.02倍，取g=10N/kg．求：行驶20min，电动机对自行车做的功和通过电动机线圈的电流；(3）若摩托车每行驶100km耗油2.5L，油价约6.00元／L，照明用电的电费约0.54元／kw·h，请通过计算说明使用电动自行车与摩托车哪种更经济．限时作业（30分钟）班级_______姓名学号成绩1一般地说，用电器的工作电压并不等于额定电压．家庭里通常不备电压表，但可以借助电能表测出用电器的实际工作电压．现在电路中只接一个电热水壶，壶的铭牌和电能表的铭牌分别如图所示测得电能表转过125转时间为121s，则下列结论正确的是（).A(b）图中对应的电表读数为32308度B在这段时间中，电热水壶消耗的电能为181500JC利用这段时间内电热水壶消耗的电能可供"220V,60W”的白炽灯正常工作2500sD此时加在电热水壶上的实际电压为200V2导体中的电流是这样产生的：当在一根长度为L、横截面积为S，单位体积内自由电荷数为n的均匀导体两端加上电压U，导体中出现一个匀强电场，导体内的...
