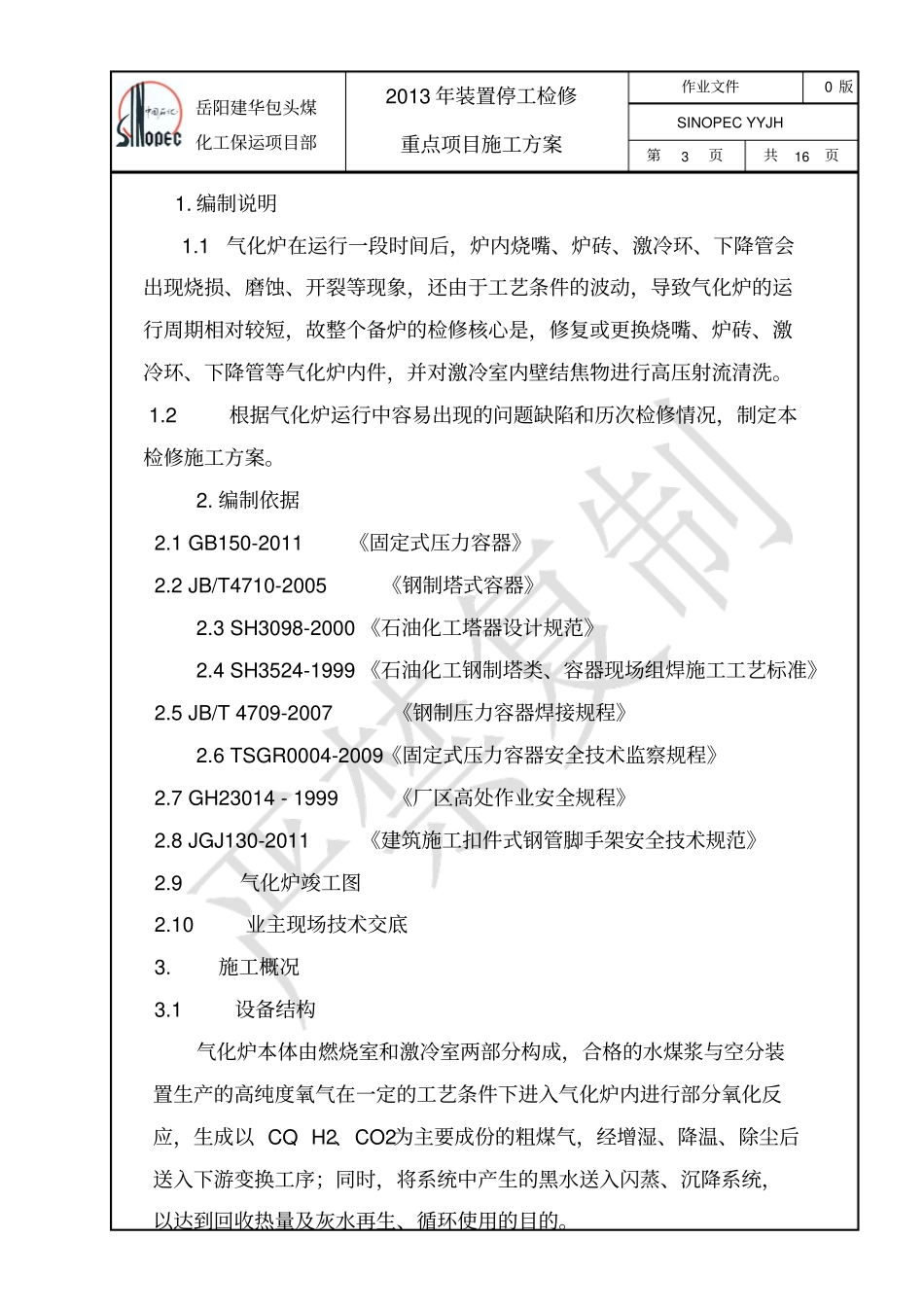

岳阳建华包头煤化工保运项目部2013年装置停工检修重点项目施工方案作业文件0版SINOPECYYJH第1页共17页SBCCCMPC气化装置气化炉122R101/501大修施工方案（项目编号JXMPC53项)0吴良开版次说明编制人审核人批准人批准日期编制部门岳阳建华发布日期实施日期本文件由文件编制部门负责解释岳阳建华包头煤化工保运项目部2013年装置停工检修重点项目施工方案作业文件0版SINOPECYYJH第2页共16页目录1.编制说明---------------------------32.编制依据---------------------------33.施工概况---------------------------34.检修施工---------------------------55.质量控制---------------------------106.安全措施---------------------------147.人力配备---------------------------158.机具配备---------------------------169.施工用料---------------------------1610.施工进度计划----------------------17岳阳建华包头煤化工保运项目部2013年装置停工检修重点项目施工方案作业文件0版SINOPECYYJH第3页共16页1.编制说明1.1气化炉在运行一段时间后，炉内烧嘴、炉砖、激冷环、下降管会出现烧损、磨蚀、开裂等现象，还由于工艺条件的波动，导致气化炉的运行周期相对较短，故整个备炉的检修核心是，修复或更换烧嘴、炉砖、激冷环、下降管等气化炉内件，并对激冷室内壁结焦物进行高压射流清洗。1.2根据气化炉运行中容易出现的问题缺陷和历次检修情况，制定本检修施工方案。2.编制依据2.1GB150-2011《固定式压力容器》2.2JB/T4710-2005《钢制塔式容器》2.3SH3098-2000《石油化工塔器设计规范》2.4SH3524-1999《石油化工钢制塔类、容器现场组焊施工工艺标准》2.5JB/T4709-2007《钢制压力容器焊接规程》2.6TSGR0004-2009《固定式压力容器安全技术监察规程》2.7GH23014-1999《厂区高处作业安全规程》2.8JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》2.9气化炉竣工图2.10业主现场技术交底3.施工概况3.1设备结构气化炉本体由燃烧室和激冷室两部分构成，合格的水煤浆与空分装置生产的高纯度氧气在一定的工艺条件下进入气化炉内进行部分氧化反应，生成以CO、H2、CO2为主要成份的粗煤气，经增湿、降温、除尘后送入下游变换工序；同时，将系统中产生的黑水送入闪蒸、沉降系统，以达到回收热量及灰水再生、循环使用的目的。岳阳建华包头煤化工保运项目部2013年装置停工检修重点项目施工方案作业文件0版SINOPECYYJH第4页共16页3.2气化炉结构参数1)设计压力7.15MPa，工作压力6.5MPa（正常），壳体设计温度425℃，燃烧室工作温度1250℃，激冷室工作温度260℃；2)壳体DN3200,=100，气化室材质SA387Gr11Cl2，激冷室材质SA387GR11；3)，设备总高20056mm，设备净重365t；4）容器类别：三类（A2）。3.3主要工作量3.3.1提前做好受限空间、动火等预申报工作，作业时票证齐全、监护人在场。3.3.2导气化炉相应隔离盲板、拆检修人孔盖、周围设置警戒线。3.3.3搭设气化炉内部脚手架、搭设气化炉5F短节作业脚手架、搭设气化炉短节下部锁斗阀及短节拆装作业脚手架。3.3.4气化炉短节32吨千斤顶部位支撑加固。3.3.5气化炉短节大法兰拆卸、气化炉短节下部锁斗阀及短节拆卸。3.3.6气化炉短节下部锁斗阀及短节部位吊装准备、拆卸及切割仪表阀支架、拆锁斗阀处临时脚手架。3.3.7气化炉短节下部锁斗阀及短节部位吊装移位。3.3.8气化炉内部拆卸4根激冷管（必要时切割螺栓），并暂时吊挂放置于炉内。3.3.9激冷环、上升管、下降管吊装卡具设计制作。3.3.10气化炉激冷室内壁高压射流清洗、灰渣清理。3.3.11将激冷环从气化室环形底板上拆除（尽量不切割）。3.3.12拆气化炉短节大法兰处临时脚手架。3.2.13气化炉短节移位（向北移）。岳阳建华包头煤化工保运项目部2013年装置停工检修重点项目施工方案作业文件0版SINOPECYYJH第5页共16页3.3.14气化炉内激冷环、上升管、下降管吊装卡具安装、做吊装准备，具备随时吊装条件。3.3.15上升管底部支撑切割、激冷环、上升管、下降管下线吊装。3.2.16新激冷环安装、新下降管、上升管组对安装。3.3.17激冷管复位、支撑复位。3.3.18搭设气化炉短节大法兰处临时脚手架、气化炉短节大法兰...
