在AUTOCAD2012中-设置绘图环境(绘图单位-图幅-图框-全屏显示)的方法VIP免费

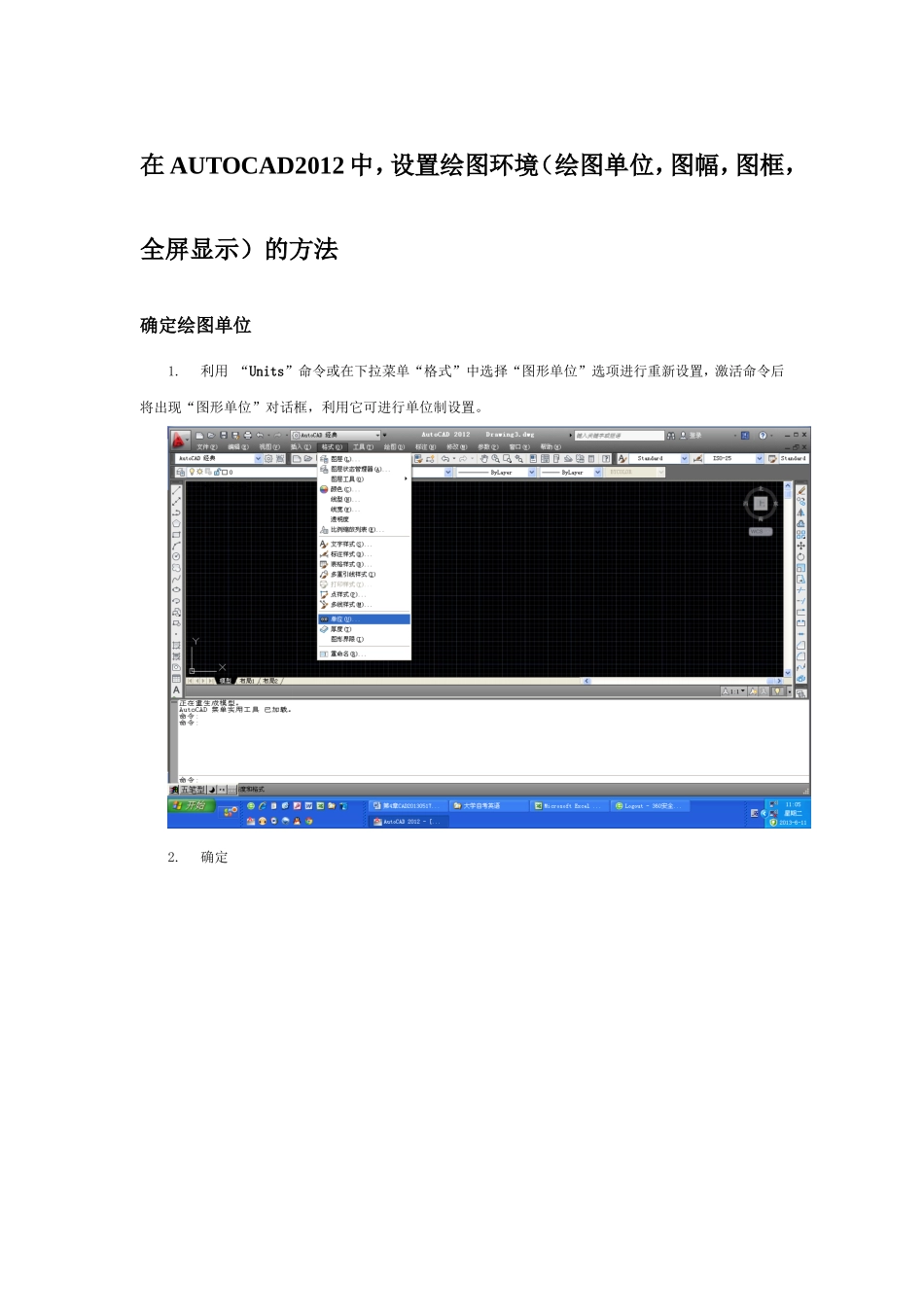

在AUTOCAD2012中-设置绘图环境(绘图单位-图幅-图框-全屏显示)的方法_第1页
1/10

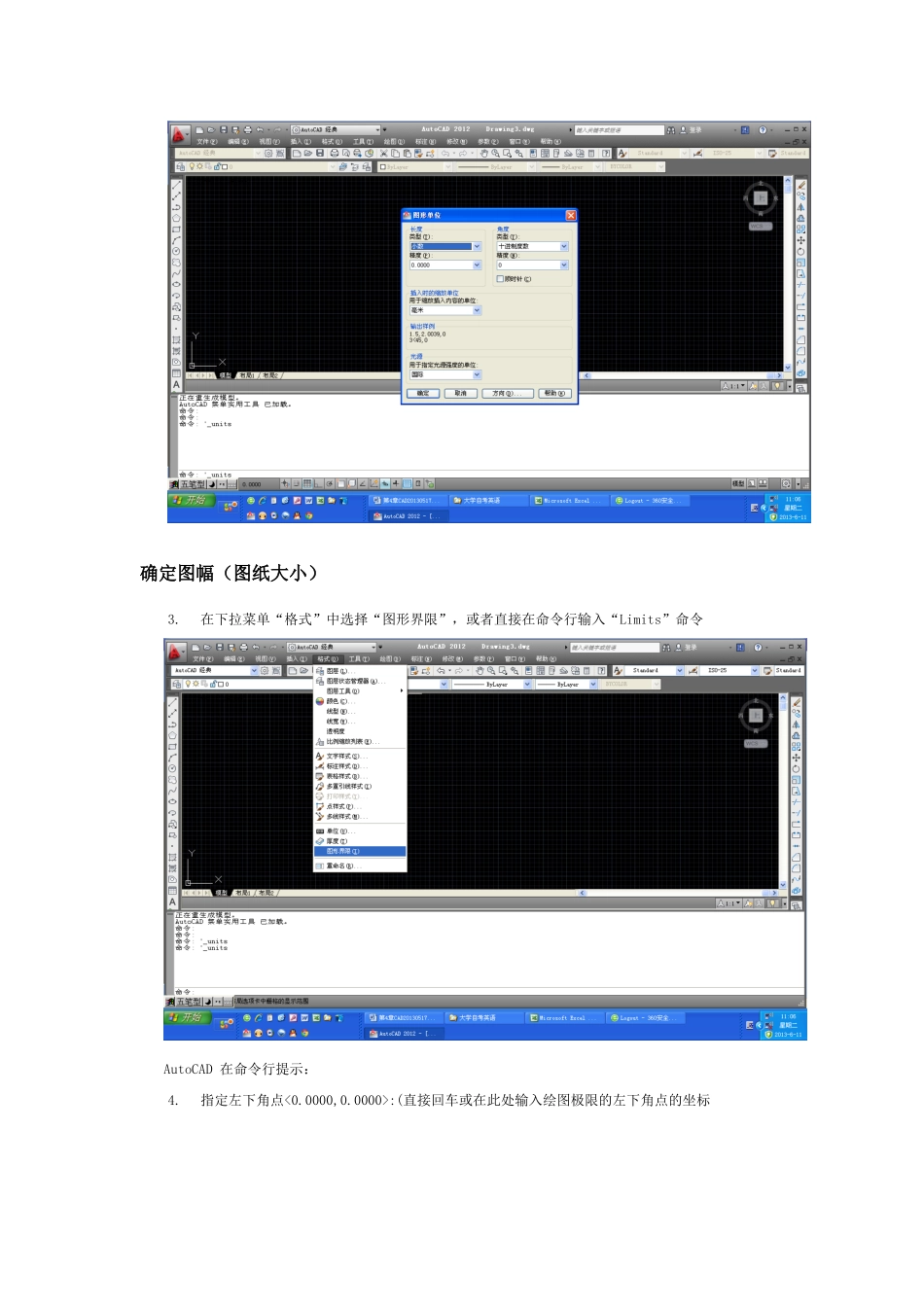

在AUTOCAD2012中-设置绘图环境(绘图单位-图幅-图框-全屏显示)的方法_第2页
2/10

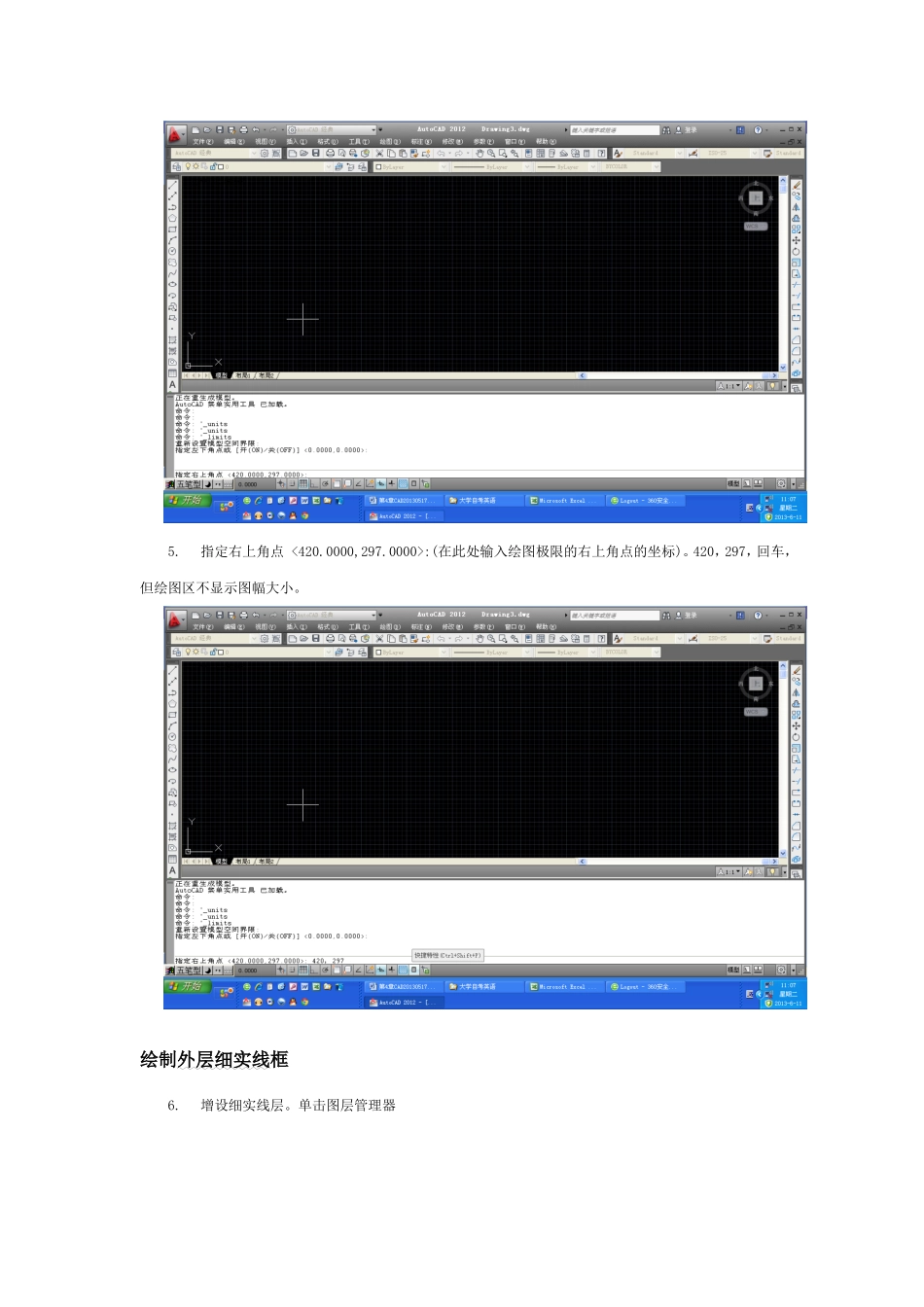

在AUTOCAD2012中-设置绘图环境(绘图单位-图幅-图框-全屏显示)的方法_第3页
3/10
在AUTOCAD2012中,设置绘图环境(绘图单位,图幅,图框,全屏显示)的方法确定绘图单位1.利用“Units”命令或在下拉菜单“格式”中选择“图形单位”选项进行重新设置,激活命令后将出现“图形单位”对话框,利用它可进行单位制设置。2.确定确定图幅(图纸大小)3.在下拉菜单“格式”中选择“图形界限”,或者直接在命令行输入“Limits”命令AutoCAD在命令行提示:4.指定左下角点<0.0000,0.0000>:(直接回车或在此处输入绘图极限的左下角点的坐标5.指定右上角点<420.0000,297.0000>:(在此处输入绘图极限的右上角点的坐标)。420,297,回车,但绘图区不显示图幅大小。绘制外层细实线框6.增设细实线层。单击图层管理器7.新增图层,名称改为实线层,并将该层设为当前,单击左上角关闭按纽8.调用“画矩形”命令,从工具条中单击:“矩形”图标,或从下拉菜单选取:“绘图”,“矩形(R)”或从命令行键入:REC9.指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:(指定对角线一个端点)0,0,回车10.指定另一个角点或[尺寸(D)]:(指定对角线另一个端点)420,297↙,如图所示。绘制内层粗实线框11.增设粗实线层。单击图层管理器12.新增图层,名称改为粗实线层,并将该层设为当前,单击左上角关闭按纽13.调用“画矩形”命令,从工具条中单击:“矩形”图标,或从下拉菜单选取:“绘图”,“矩形(R)”或从命令行键入:REC14.指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:(指定对角线一个端点)5,5↙15.指定另一个角点或[尺寸(D)]:(指定对角线另一个端点)420,297↙,如图所示。16.指定另一个角点或[尺寸(D)]:(指定对角线另一个端点)415,292↙(比420,297得各减5)图形全屏显示为了将制作的图形全屏显示,需要按以下步骤进行17.在命令行中输入“Zoom”命令18.选择“全部(A)”选项,以使所示图幅在窗口内全屏显示。
