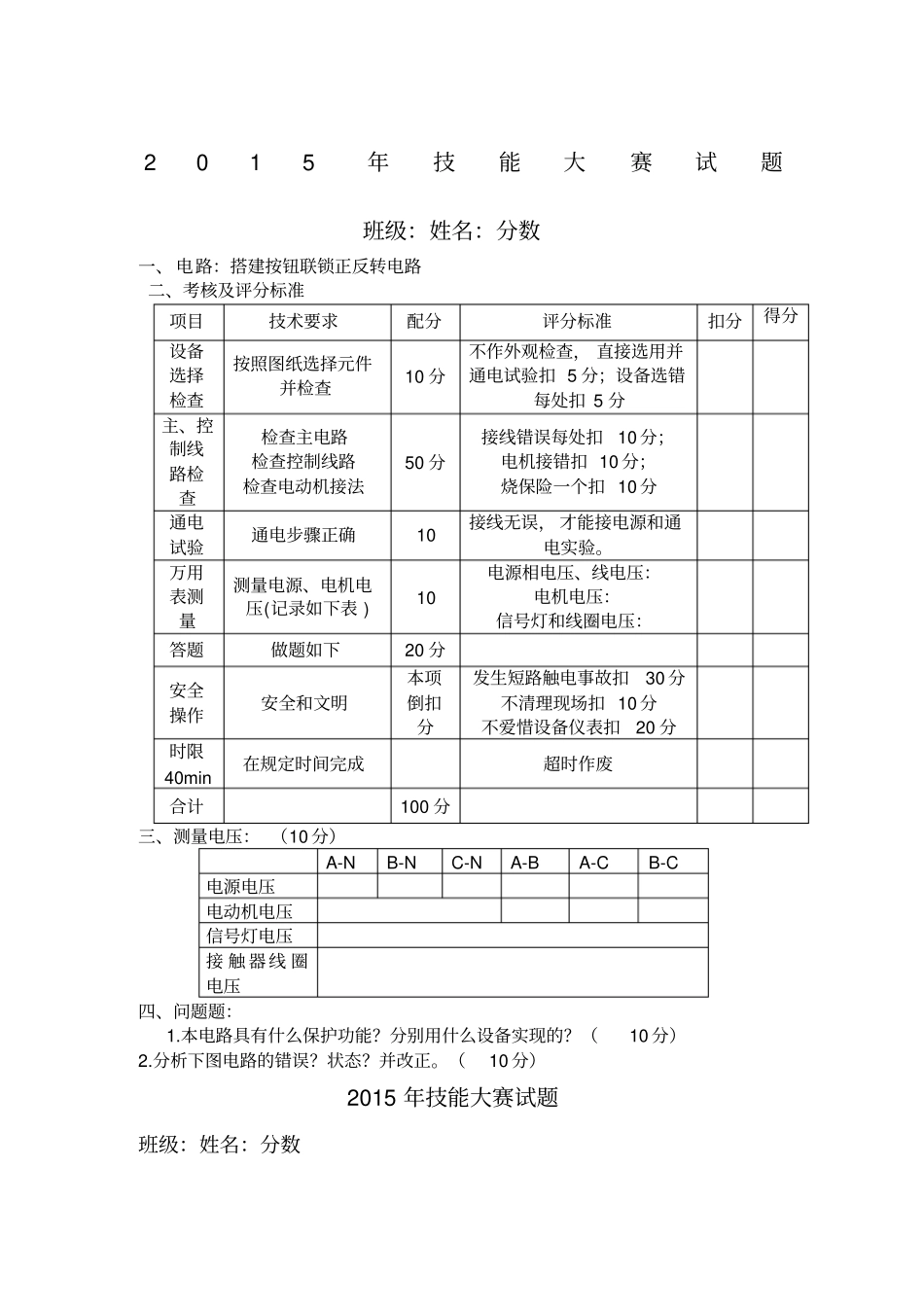

2015年技能大赛试题班级:姓名:分数一、电路:搭建按钮联锁正反转电路二、考核及评分标准项目技术要求配分评分标准扣分得分设备选择检查按照图纸选择元件并检查10分不作外观检查,直接选用并通电试验扣5分;设备选错每处扣5分主、控制线路检查检查主电路检查控制线路检查电动机接法50分接线错误每处扣10分;电机接错扣10分;烧保险一个扣10分通电试验通电步骤正确10接线无误,才能接电源和通电实验。万用表测量测量电源、电机电压(记录如下表)10电源相电压、线电压:电机电压:信号灯和线圈电压:答题做题如下20分安全操作安全和文明本项倒扣分发生短路触电事故扣30分不清理现场扣10分不爱惜设备仪表扣20分时限40min在规定时间完成超时作废合计100分三、测量电压:(10分)A-NB-NC-NA-BA-CB-C电源电压电动机电压信号灯电压接触器线圈电压四、问题题:1.本电路具有什么保护功能?分别用什么设备实现的?(10分)2.分析下图电路的错误?状态?并改正。(10分)2015年技能大赛试题班级:姓名:分数一、电路:双重联锁的正反转电路按图配盘接线。二、考核及评分标准项目技术要求配分评分标准扣分得分设备选择检查按照图纸选择元件并检查10分不作外观检查,直接选用并通电试验扣5分;设备选错每处扣5分主、控制线路检查检查主电路检查控制线路检查电动机接法50分接线错误每处扣10分;电机接错扣10分;烧保险一个扣10分通电试验通电步骤正确10接线无误,才能接电源和通电实验。万用表测量测量电源、电机电压(记录如下表)10电源相电压、线电压:电机电压:信号灯和线圈电压:答题做题如下20分安全操作安全和文明本项倒扣分发生短路触电事故扣30分不清理现场扣10分不爱惜设备仪表扣20分时限40min在规定时间完成超时作废合计100分三、测量电压:(10分)A-NB-NC-NA-BA-CB-C电源电压电动机电压信号灯电压接触器线圈电压四、问题题:1.分析:可以正反转,但反向不能自锁,可能的原因有?(10分)2.分析下图电路的错误?状态?并改正。(10分)2015年技能大赛试题班级:姓名:分数一、实训电路:接触器联锁电动机正、反转控制线路(接线配盘)二、考核及评分标准项目技术要求配分评分标准扣分得分设备选择检查按照图纸选择元件并检查10分不作外观检查,直接选用并通电试验扣5分;设备选错每处扣5分主、控制线路检查检查主电路检查控制线路检查电动机接法50分接线错误每处扣10分;电机接错扣10分;烧保险一个扣10分通电试验通电步骤正确10接线无误,才能接电源和通电实验。万用表测量测量电源、电机电压(记录如下表)10电源相电压、线电压:电机电压:信号灯和线圈电压:答题做题如下20分安全操作安全和文明本项倒扣分发生短路触电事故扣30分不清理现场扣10分不爱惜设备仪表扣20分时限40min在规定时间完成超时作废合计100分三、测量电压:(10分)A-NB-NC-NA-BA-CB-C电源电压电动机电压信号灯电压接触器线圈电压四、问题题:1.简述熔断器和热继电器为什么不能互换使用?(10分)2.分析下图电路的错误?状态?并改正。(10分)2015技能大赛试题班级:姓名:分数一、实训电路:两台电动机顺序控制电路二、考核及评分标准项目技术要求配分评分标准扣分得分设备选择检查按照图纸选择元件并检查10分不作外观检查,直接选用并通电试验扣5分;设备选错每处扣5分主、控制线路检检查主电路检查控制线路检查电动机接法50分接线错误每处扣10分;电机接错扣10分;烧保险一个扣10分查通电试验通电步骤正确10接线无误,才能接电源和通电实验。万用表测量测量电源、电机电压(记录如下表)10电源相电压、线电压:电机电压:信号灯和线圈电压:答题做题如下20分安全操作安全和文明本项倒扣分发生短路触电事故扣30分不清理现场扣10分不爱惜设备仪表扣20分时限40min在规定时间完成超时作废合计100分三、测量电压:(10分)A-NB-NC-NA-BA-CB-C电源电压电动机电压信号灯电压接触器线圈电压四、问题题:1.本电路采用哪些“锁”?它们的作用?(10分)2.分析下图电路的错误?状态?并改正。(10分)三、测量电压:(10分)A-NB-NC-NA-BA-CB-C电源电压电动机电压信号灯电压接触器线圈电压四、问题题:1.简述本次实验的电源电...
