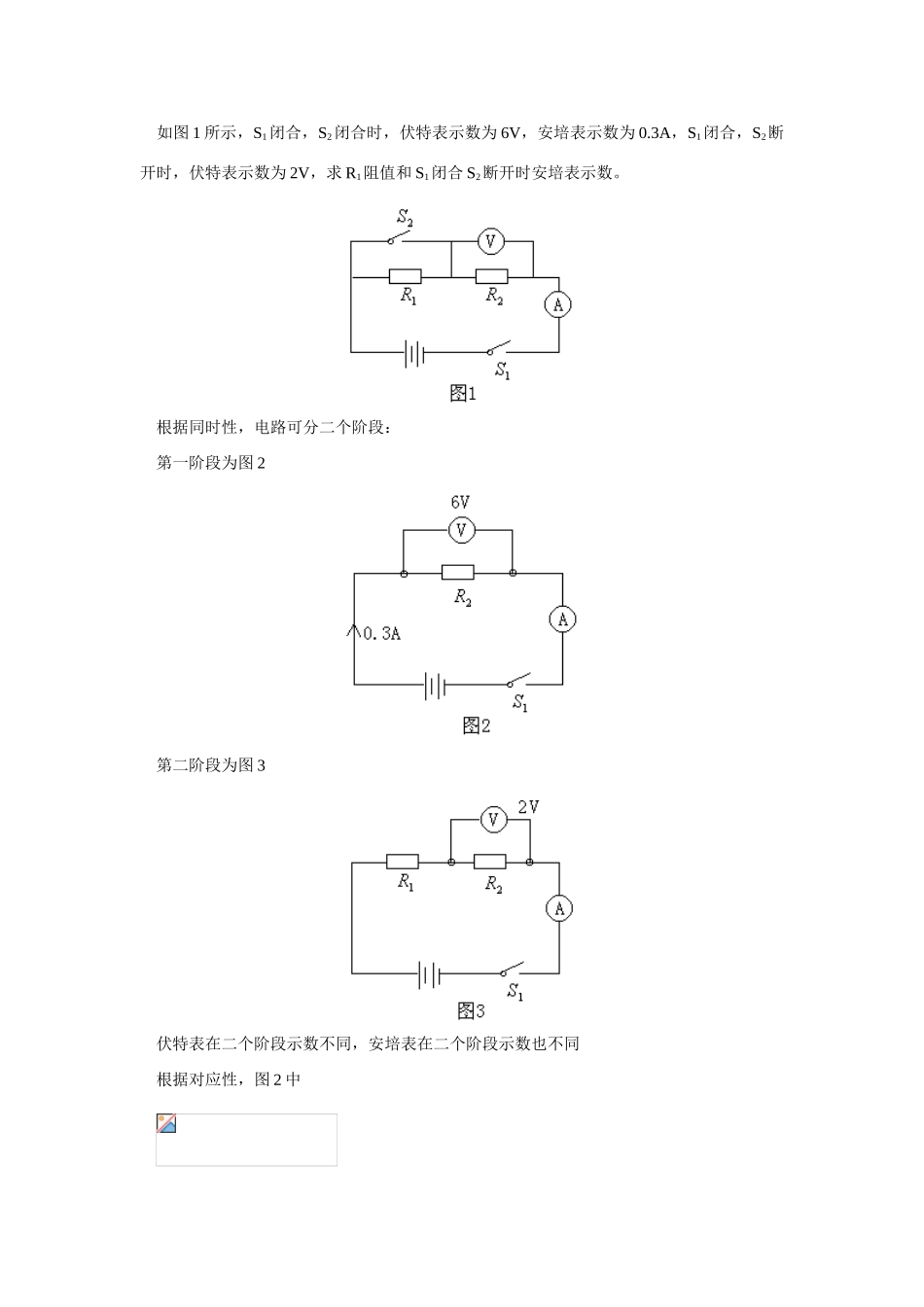

欧姆定律及其应用一.教学内容：欧姆定律及其应用教学目标：1.进一步明确控制变量法在研究电流和电压、电阻关系中的应用。2.深化对欧姆定律的理解。3.理解伏安法测电阻的方法。4.了解其它测电阻的方法。5.进一步理解串联分压规律和并联分流规律。6.能运用欧姆定律解决有关电学问题。二.重点、难点：教学重点：1.伏安法测电阻2.欧姆定律应用教学难点：1.测电阻的其它方法2.欧姆定律应用三.重点内容：1.控制变量法了控制变量法。2.欧姆定律通过某段电路的电流，跟这段电路两端的电压成正比，跟这段电路的电阻成反比。应用欧姆定律一定要注意对应性和同时性。（说明）如图1所示，S1闭合，S2闭合时，伏特表示数为6V，安培表示数为0.3A，S1闭合，S2断开时，伏特表示数为2V，求R1阻值和S1闭合S2断开时安培表示数。根据同时性，电路可分二个阶段：第一阶段为图2第二阶段为图3伏特表在二个阶段示数不同，安培表在二个阶段示数也不同根据对应性，图2中图3中3.伏安法测电阻②电路图，如图4③连线时注意点：开关在断开位置，滑片在阻值最大处④变阻器作用：改变Rx两端电压，多次测量取平均值，减少误差数据记录表：4.其它测电阻方法①只用一个电压表和定值电阻a.电路图如图5b.步骤：闭合S1、S2测出伏特表示数为U1闭合S1、断开S2，测出伏特表示数为U2②只用一个电流表和定值电阻a.电路图如图6b.步骤：闭合S1、S2测出安培表示数为I1闭合S1，断开S2，测出安培表示数为I25.①串联分压特点如图7所示：串联电路某部分电压与该部分电阻成正比如：有一电铃，工作电压为10V，工作电流为0.5A，要使它接在12V电源也能正常工作，应该怎么办？如图8所示②并联电路分流特点如图9所示并联电路中各支路的电流与该支路的电阻成反比如：有一电流表，量程为0－0.6A，电阻为0.02Ω，请把它改装成量程为0－3A电流表。如图10所示，根据并联分流的特点【典型例题】例1.如图11所示，电源电压保持不变，当滑动变阻器的滑片P从中点滑到b端时，电压表示数之比是1.6：1。求：（1）滑片P在中点和b端时，电流表示数的比。（2）如果滑动变阻器的最大阻值为60Ω，求灯L的阻值。分析：（1）根据串联电路的特点，流过变阻器的电流与流过灯L的电流相等，根据欧姆定律的变形式，灯L的电阻保持不变，依据电压之比就可以求出流过灯L的电流之比。（2）当滑片在中点和b点时，变阻器的阻值增大了一倍，根据电源电压不变，我们可以列出滑片在中点和b点时的二个方程，然后根据方程解得灯L的阻值。解：（1）滑片在中点和b点时，灯L电阻不变（2）滑片在中点时有滑片在b点时有例2.如图12，电源电压为12V，R2的阻值变化范围为0－20Ω。（1）若电压表示数为2V，电流表示数为1A，此时变阻器的阻值为多少？（2）若电压表量程为0－3V，电流表量程为0－3A，为保证电表安全，滑动变阻器连入电路的阻值范围是多少？分析：（1）根据电压表和电流表示数求出R1阻值，根据电源电压和电流表示数算出总电阻，根据串联电路的电阻特点就可求出R2的阻值。（2）变阻器阻值减少时，电流增大，R1两端电压也增大，所以变阻器的阻值范围不能少于某一个值，这个阻值范围既要保证电流表不超量程，也要保证电压表不超量程。解：（2）当电压表示数为3V时所以要使电压表不超量程，R2要≥6Ω当电流表示数为3A时所以要使电流表不超量程，R2要≥2Ω因此，要使二电表能正常使用，变阻器R2的阻值变化范围为6Ω－20Ω【模拟试题】（答题时间：30分钟）1.如图所示，若电源电压是6伏特，伏特表的示数是2伏特，则两端的电压是（）A.2伏特B.6伏特C.4伏特D.8伏特2.有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜导线，丁是锰铜导线，甲、乙两导线粗细相同，甲比乙短；乙、丙两导线长短一样，乙比丙粗；丁与丙长短、粗细都一样，则四根导线按其电阻大小排列应是（）A.B.C.D.3.题图为一个完整的电路，闭合开关，将滑片向左移动时，电流表的读数将（）A.增大B.减小C.不变D.无法确定4.某电阻接在220V电源上，电流为2A，若要使通过电阻的电流为0.4A，则电阻两端所加电压为（）A.440伏B.220伏C.110伏D.44伏5.下列说法中错误的是（）A.相同的电压，加在不同导体的两端，其电流一般来说是...
