2017-2018学年人教版九年级物理第二十章电动机同步练习VIP免费

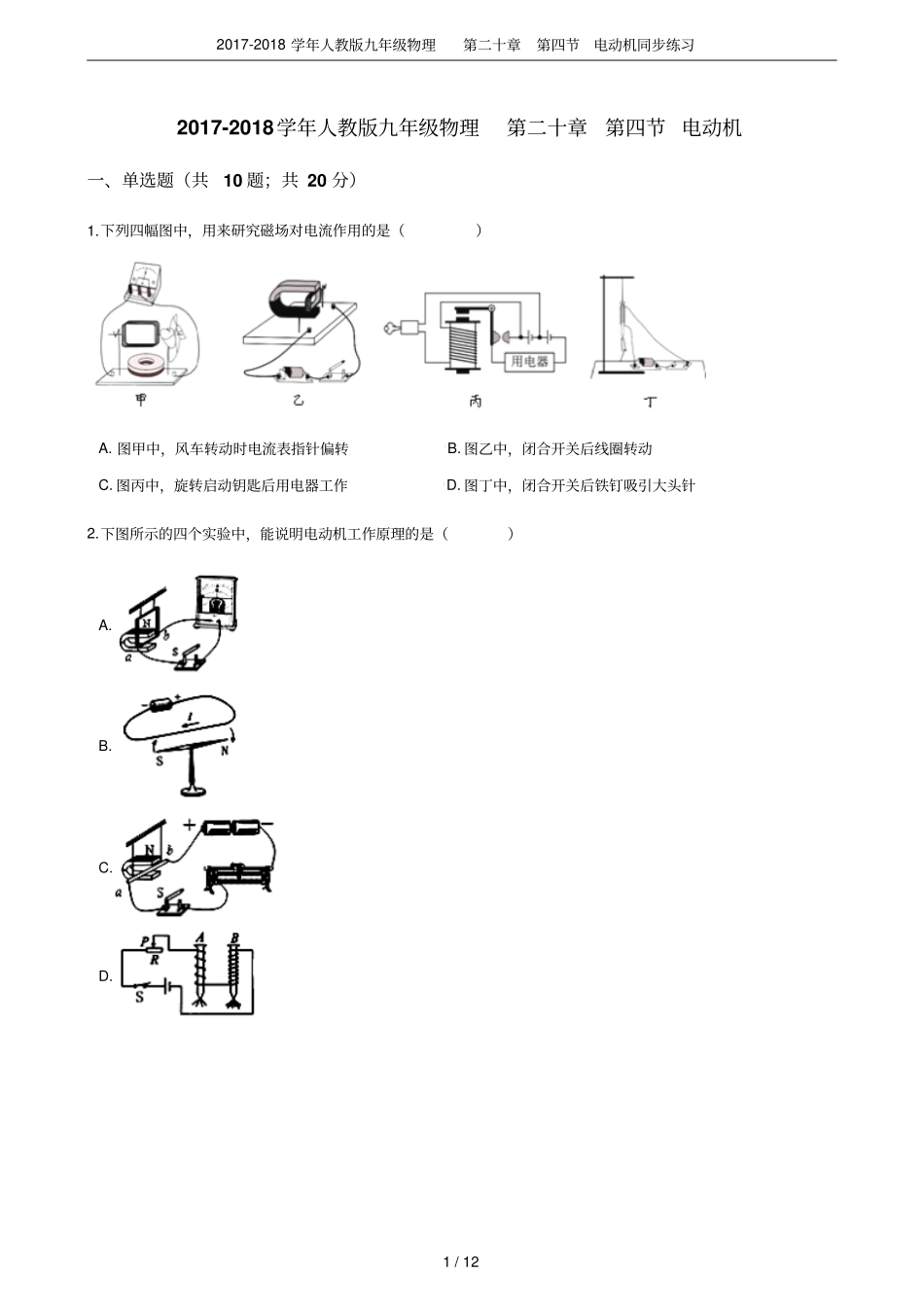

2017-2018学年人教版九年级物理第二十章第四节电动机同步练习1/122017-2018学年人教版九年级物理第二十章第四节电动机一、单选题（共10题；共20分）1.下列四幅图中，用来研究磁场对电流作用的是（）A.图甲中，风车转动时电流表指针偏转B.图乙中，闭合开关后线圈转动C.图丙中，旋转启动钥匙后用电器工作D.图丁中，闭合开关后铁钉吸引大头针2.下图所示的四个实验中，能说明电动机工作原理的是（）A.B.C.D.2017-2018学年人教版九年级物理第二十章第四节电动机同步练习2/123.如图甲所示的风速计是由风叶和改装的电流表构成．风速越大，风叶转动越快，电流表读数也越大．图乙各项中与这一过程的工作原理相同的是（）A.B.C.D.4.图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转.线圈中电流越大，指针偏转角度就越大.关于该现象，下列说法正确的是（）A.该电流表是利用电磁感应原理工作的B.线圈中有电流通过时，把机械能转化为电能C.改变线圈中的电流方向，指针的偏转方向不会改变D.线圈中电流越大，其所受磁场力就越大5.电风扇通电时扇叶会飞速转动，下列各图与之工作原理相同的是（）A.B.C.D.6.安装一台直流电动机模型，接入电路后能正常转动．下列哪一种做法不能改变电动机原来转动方向（）A.调换直流电动机的磁铁极性B.改变线圈中直流电的方向C.调节滑动变阻器，改变电流的大小D.调换电源的正、负极2017-2018学年人教版九年级物理第二十章第四节电动机同步练习3/127.下列关于电磁现象的说法中，正确的是（）A.玩具电动车的电动机是利用电磁感应现象工作的B.通电导体在磁场中受力方向只与电流的方向有关C.闭合电路的部分导体在磁场中运动时，就会产生感应电流D.发电机工作时，将机械能转化为电能8.如图所示四个实验现象中，揭示了电风扇工作原理的是（）A.B.C.D.9.某机器的能量流向如图所示，则该机器可能是（）A.电动机B.发电机C.热机D.电热水器10.我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中，与电磁弹射器工作原理一致的是（）A.B.C.D.二、多选题（共1题；共3分）2017-2018学年人教版九年级物理第二十章第四节电动机同步练习4/1211.如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器，电路都完好），要想使金属棒运动起来，下列措施可行的是（）A.将蹄形磁体的N，S极对调B.换用磁性强一些的蹄形磁体C.换用能提供较大电流的直流电源D.把电源两极对调三、填空题（共4题；共9分）12.如图所示，通电线圈在磁场中发生扭转，说明________对通电导线有力的作用．利用这个原理可以制作________（填“电动机”或“发电机”）．13.要使直流电动机的线圈持续转动，必须设法使线圈一到________位置，就自动地改变线圈里的________，能够完成这一任务的装置叫做________．14.日常生活中，用到直流电动机和交流电动机的实例有：（各举几例）直流电动机：________；交流电动机：________．15.如图所示，甲图中属于用电器的是________，生活中的________就是根据乙图所示的实验原理制成的．2017-2018学年人教版九年级物理第二十章第四节电动机同步练习5/12四、解答题（共1题；共5分）16.与其他动力装置相比，电动机具有哪些明显的优点？五、实验探究题（共1题；共3分）17.如图是探究“通电导体在磁场中是否受到力作用”的实验装置。（1）给直导线（铝棒）通电时，同学们根据观察到________的现象，说明磁场对通电导体有力的作用；（2）为探究“通电导体在磁场中受力方向是否与电流方向有关”，正确的操作是：________，观察直导线的运动情况；（3）如果将如图所示装置中电源换成________，就可以探究“感应电流的产生条件”。六、综合题（共1题；共5分）18.在安装直流电动机模型的是实验中：（1）小明将电动机、变阻器、电源、开关串联起来，闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动．造成这一现象...
