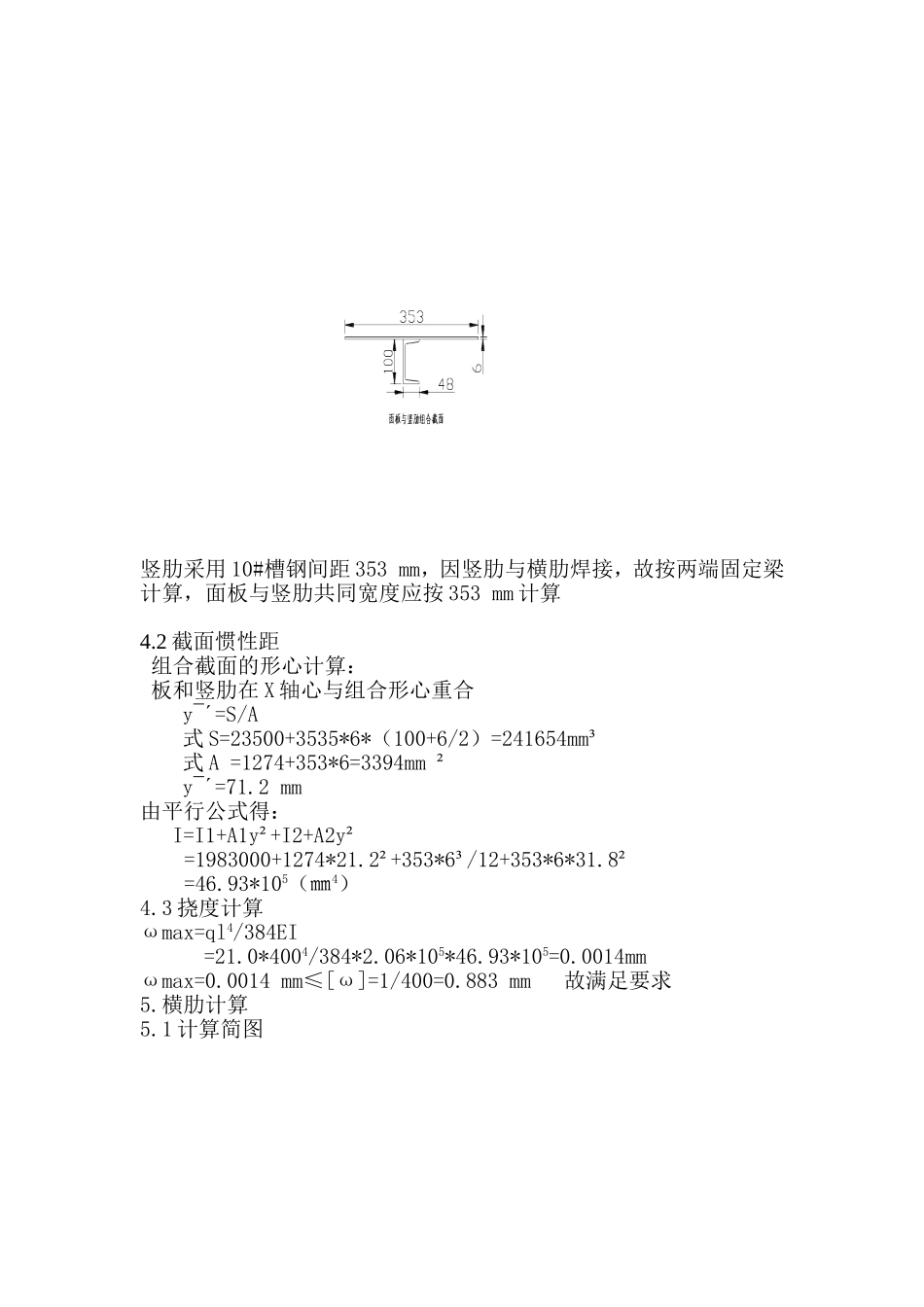

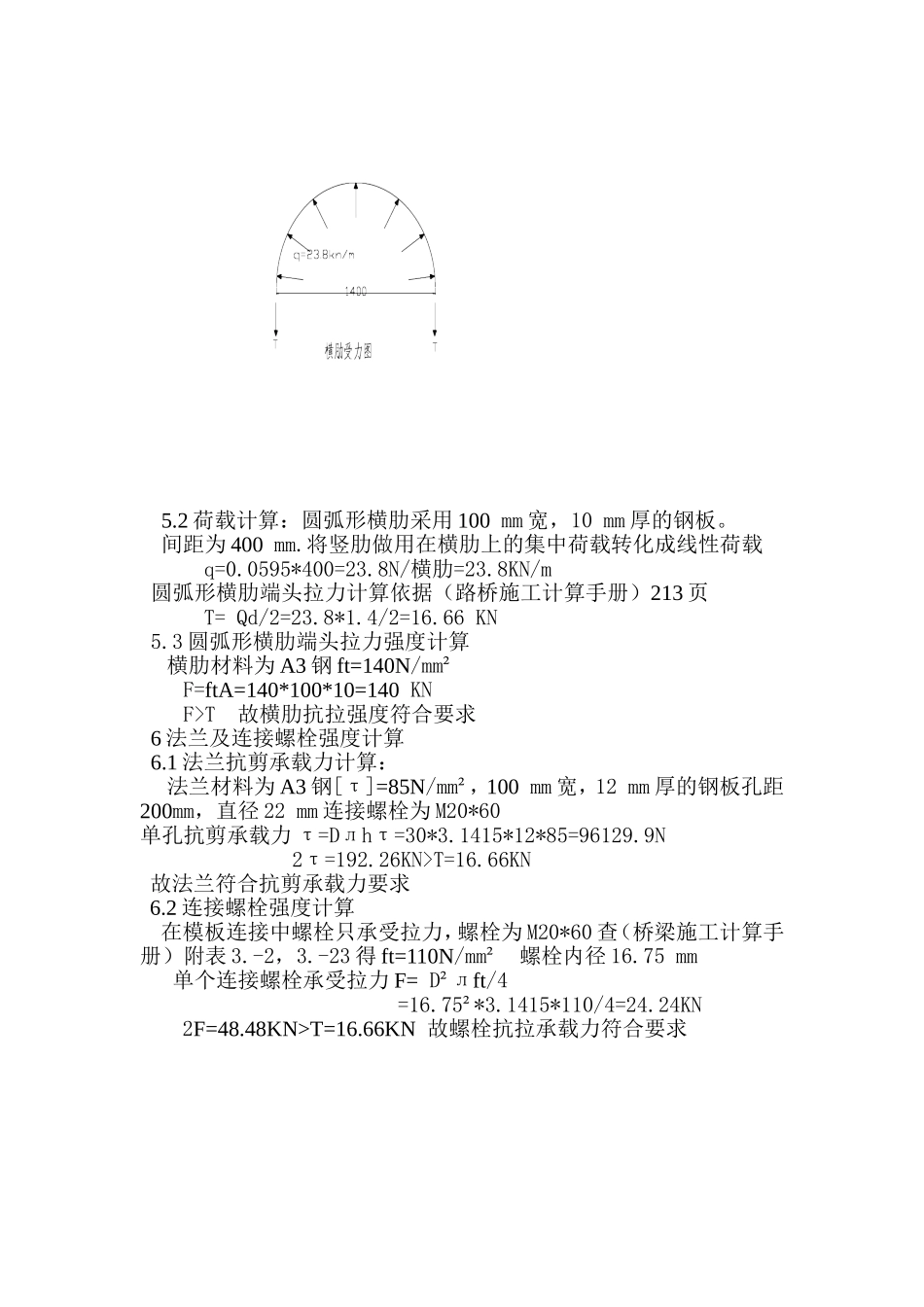

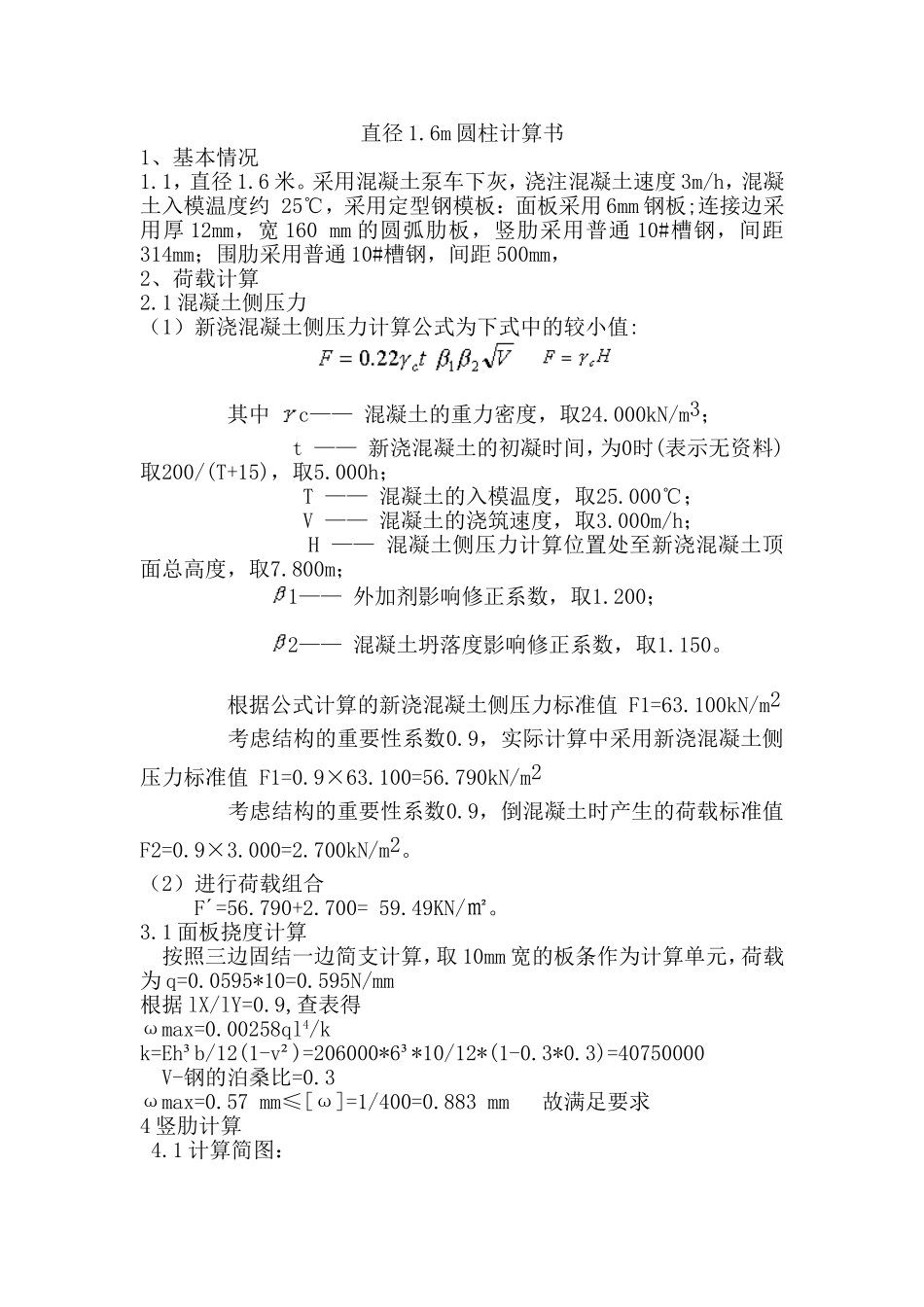

直径1.6m圆柱计算书1、基本情况1.1，直径1.6米。采用混凝土泵车下灰，浇注混凝土速度3m/h，混凝土入模温度约25℃，采用定型钢模板：面板采用6mm钢板;连接边采用厚12mm，宽160mm的圆弧肋板，竖肋采用普通10#槽钢，间距314mm；围肋采用普通10#槽钢，间距500mm，2、荷载计算2.1混凝土侧压力（1）新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.000h；T——混凝土的入模温度，取25.000℃；V——混凝土的浇筑速度，取3.000m/h；H——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取7.800m；1——外加剂影响修正系数，取1.200；2——混凝土坍落度影响修正系数，取1.150。根据公式计算的新浇混凝土侧压力标准值F1=63.100kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值F1=0.9×63.100=56.790kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值F2=0.9×3.000=2.700kN/m2。（2）进行荷载组合F´=56.790+2.700=59.49KN/㎡。3.1面板挠度计算按照三边固结一边简支计算，取10mm宽的板条作为计算单元，荷载为q=0.0595*10=0.595N/mm根据lX/lY=0.9,查表得ωmax=0.00258ql4/kk=Eh³b/12(1-v²)=206000*6³*10/12*(1-0.3*0.3)=40750000V-钢的泊桑比=0.3ωmax=0.57mm≤[ω]=1/400=0.883mm故满足要求4竖肋计算4.1计算简图：竖肋采用10#槽钢间距353mm，因竖肋与横肋焊接，故按两端固定梁计算，面板与竖肋共同宽度应按353mm计算4.2截面惯性距组合截面的形心计算：板和竖肋在X轴心与组合形心重合y¯´=S/A式S=23500+3535*6*（100+6/2）=241654mm³式A=1274+353*6=3394mm²y¯´=71.2mm由平行公式得：I=I1+A1y²+I2+A2y²=1983000+1274*21.2²+353*6³/12+353*6*31.8²=46.93*105（㎜4）4.3挠度计算ωmax=ql4/384EI=21.0*4004/384*2.06*105*46.93*105=0.0014mmωmax=0.0014mm≤[ω]=1/400=0.883mm故满足要求5.横肋计算5.1计算简图5.2荷载计算：圆弧形横肋采用100mm宽，10mm厚的钢板。间距为400mm.将竖肋做用在横肋上的集中荷载转化成线性荷载q=0.0595*400=23.8N/横肋=23.8KN/m圆弧形横肋端头拉力计算依据（路桥施工计算手册）213页T=Qd/2=23.8*1.4/2=16.66KN5.3圆弧形横肋端头拉力强度计算横肋材料为A3钢ft=140N/mm²F=ftA=140*100*10=140KNF>T故横肋抗拉强度符合要求6法兰及连接螺栓强度计算6.1法兰抗剪承载力计算：法兰材料为A3钢[τ]=85N/mm²，100mm宽，12mm厚的钢板孔距200mm，直径22mm连接螺栓为M20*60单孔抗剪承载力τ=Dлhτ=30*3.1415*12*85=96129.9N2τ=192.26KN>T=16.66KN故法兰符合抗剪承载力要求6.2连接螺栓强度计算在模板连接中螺栓只承受拉力，螺栓为M20*60查（桥梁施工计算手册）附表3.-2，3.-23得ft=110N/mm²螺栓内径16.75mm单个连接螺栓承受拉力F=D²лft/4=16.75²*3.1415*110/4=24.24KN2F=48.48KN>T=16.66KN故螺栓抗拉承载力符合要求
