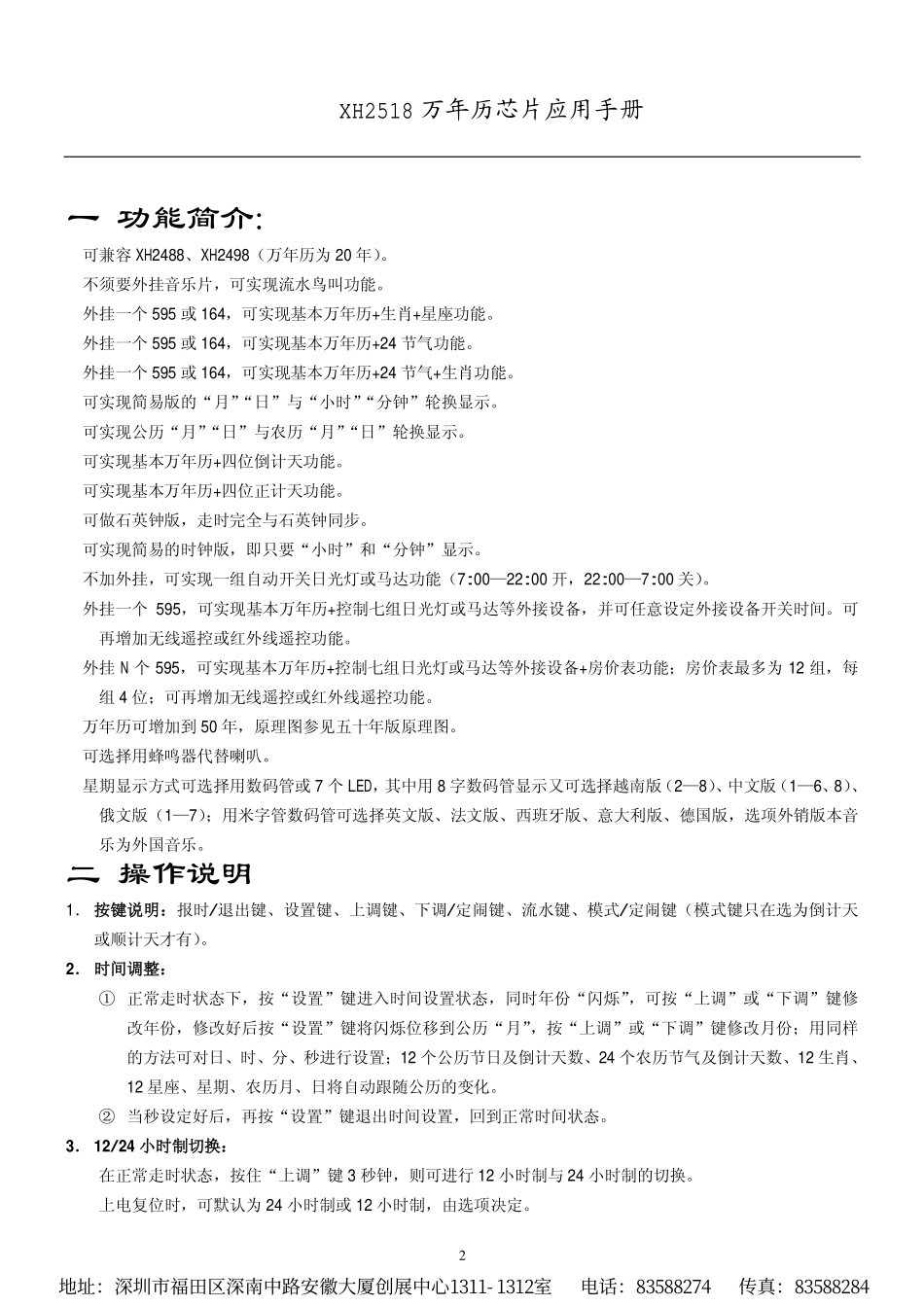

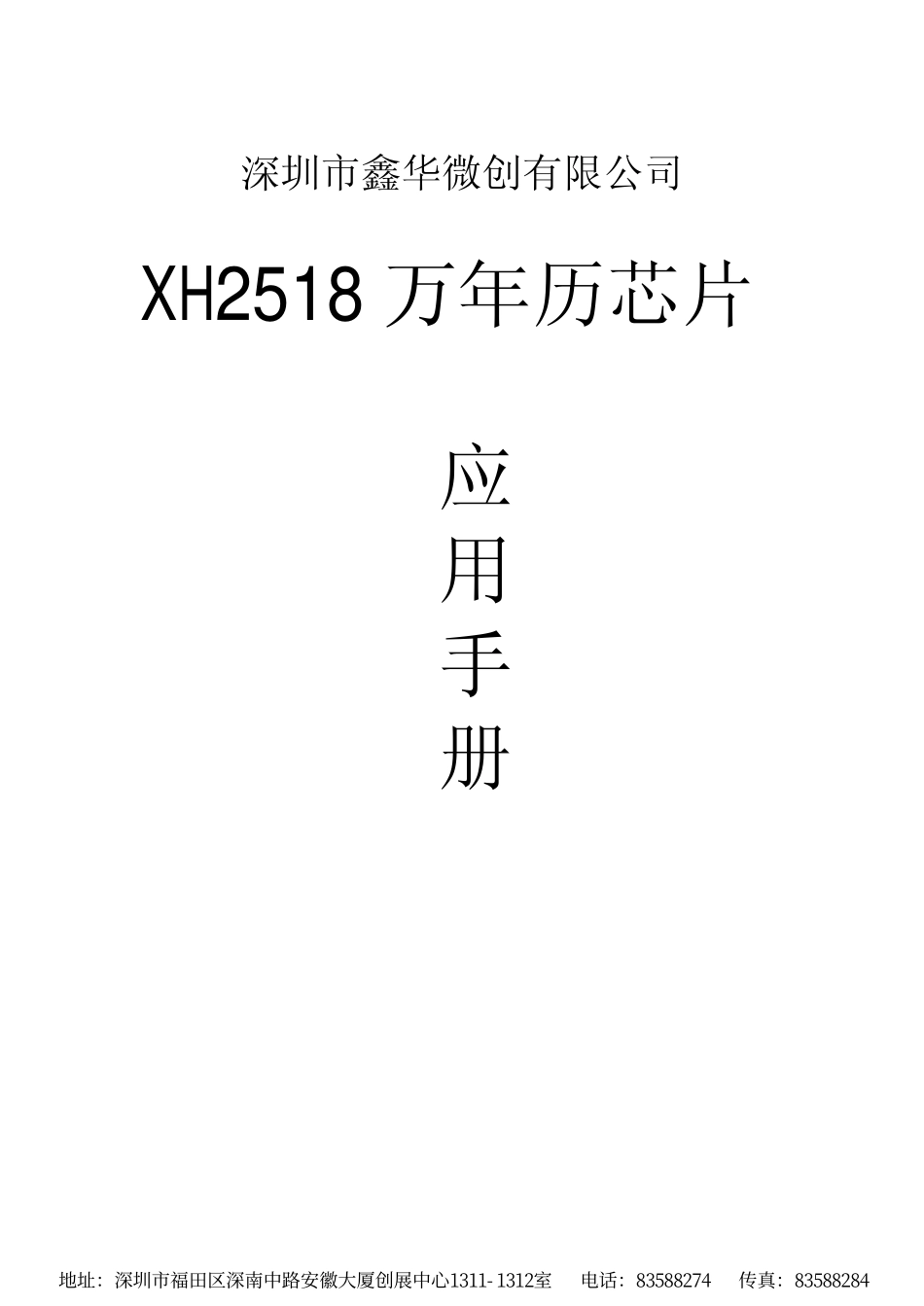

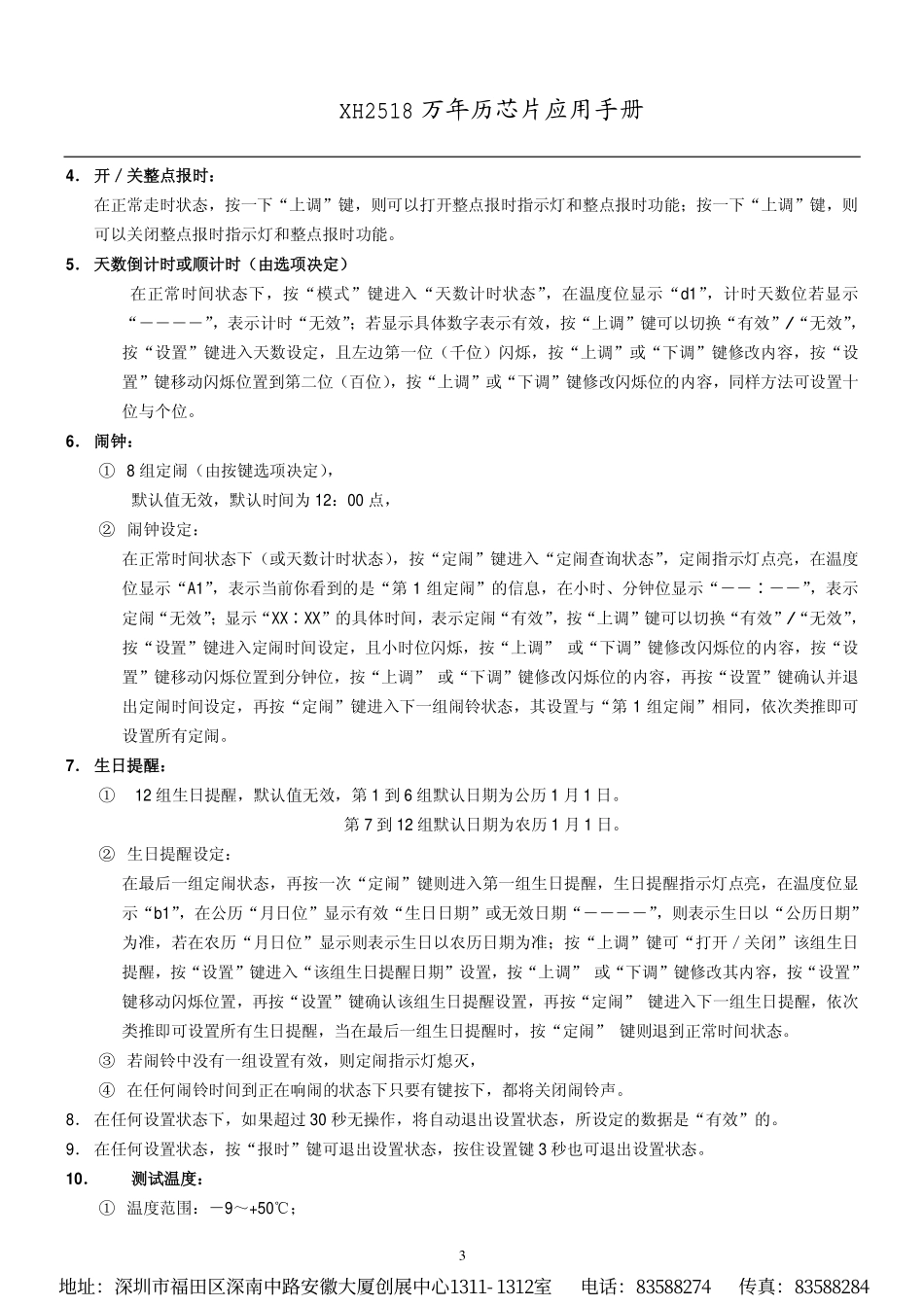

深圳市鑫华微创有限公司XH2518万年历芯片应用手册地址：深圳市福田区深南中路安徽大厦创展中心1311-1312室电话：83588274传真：83588284XH2518万年历芯片应用手册2一功能简介:�可兼容XH2488、XH2498（万年历为20年）。�不须要外挂音乐片，可实现流水鸟叫功能。�外挂一个595或164，可实现基本万年历+生肖+星座功能。�外挂一个595或164，可实现基本万年历+24节气功能。�外挂一个595或164，可实现基本万年历+24节气+生肖功能。�可实现简易版的“月”“日”与“小时”“分钟”轮换显示。�可实现公历“月”“日”与农历“月”“日”轮换显示。�可实现基本万年历+四位倒计天功能。�可实现基本万年历+四位正计天功能。�可做石英钟版，走时完全与石英钟同步。�可实现简易的时钟版，即只要“小时”和“分钟”显示。�不加外挂，可实现一组自动开关日光灯或马达功能（7:00—22:00开，22:00—7:00关）。�外挂一个595，可实现基本万年历+控制七组日光灯或马达等外接设备，并可任意设定外接设备开关时间。可再增加无线遥控或红外线遥控功能。�外挂N个595，可实现基本万年历+控制七组日光灯或马达等外接设备+房价表功能；房价表最多为12组，每组4位；可再增加无线遥控或红外线遥控功能。�万年历可增加到50年，原理图参见五十年版原理图。�可选择用蜂鸣器代替喇叭。�星期显示方式可选择用数码管或7个LED，其中用8字数码管显示又可选择越南版（2—8）、中文版（1—6、8）、俄文版（1—7）；用米字管数码管可选择英文版、法文版、西班牙版、意大利版、德国版，选项外销版本音乐为外国音乐。二操作说明1．按键说明：报时/退出键、设置键、上调键、下调/定闹键、流水键、模式/定闹键（模式键只在选为倒计天或顺计天才有）。2．时间调整：①正常走时状态下，按“设置”键进入时间设置状态，同时年份“闪烁”，可按“上调”或“下调”键修改年份，修改好后按“设置”键将闪烁位移到公历“月”，按“上调”或“下调”键修改月份；用同样的方法可对日、时、分、秒进行设置；12个公历节日及倒计天数、24个农历节气及倒计天数、12生肖、12星座、星期、农历月、日将自动跟随公历的变化。②当秒设定好后，再按“设置”键退出时间设置，回到正常时间状态。3．12/24小时制切换：在正常走时状态，按住“上调”键3秒钟，则可进行12小时制与24小时制的切换。上电复位时，可默认为24小时制或12小时制，由选项决定。地址：深圳市福田区深南中路安徽大厦创展中心1311-1312室电话：83588274传真：83588284XH2518万年历芯片应用手册34．开／关整点报时：在正常走时状态，按一下“上调”键，则可以打开整点报时指示灯和整点报时功能；按一下“上调”键，则可以关闭整点报时指示灯和整点报时功能。5．天数倒计时或顺计时（由选项决定）在正常时间状态下，按“模式”键进入“天数计时状态”，在温度位显示“d1”，计时天数位若显示“――――”，表示计时“无效”；若显示具体数字表示有效，按“上调”键可以切换“有效”/“无效”，按“设置”键进入天数设定，且左边第一位（千位）闪烁，按“上调”或“下调”键修改内容，按“设置”键移动闪烁位置到第二位（百位），按“上调”或“下调”键修改闪烁位的内容，同样方法可设置十位与个位。6．闹钟：①8组定闹（由按键选项决定），默认值无效，默认时间为12：00点，②闹钟设定：在正常时间状态下（或天数计时状态），按“定闹”键进入“定闹查询状态”，定闹指示灯点亮，在温度位显示“A1”，表示当前你看到的是“第1组定闹”的信息，在小时、分钟位显示“――∶――”，表示定闹“无效”；显示“XX∶XX”的具体时间，表示定闹“有效”，按“上调”键可以切换“有效”/“无效”，按“设置”键进入定闹时间设定，且小时位闪烁，按“上调”或“下调”键修改闪烁位的内容，按“设置”键移动闪烁位置到分钟位，按“上调”或“下调”键修改闪烁位的内容，再按“设置”键确认并退出定闹时间设定，再按“定闹”键进入下一组闹铃状态，其设置与“第1组定闹”相同，依次类推即可设置所有定闹。7．生日提醒：①12组生日提醒，默认值无效，第1到6组默认日期为公历1月1日...
