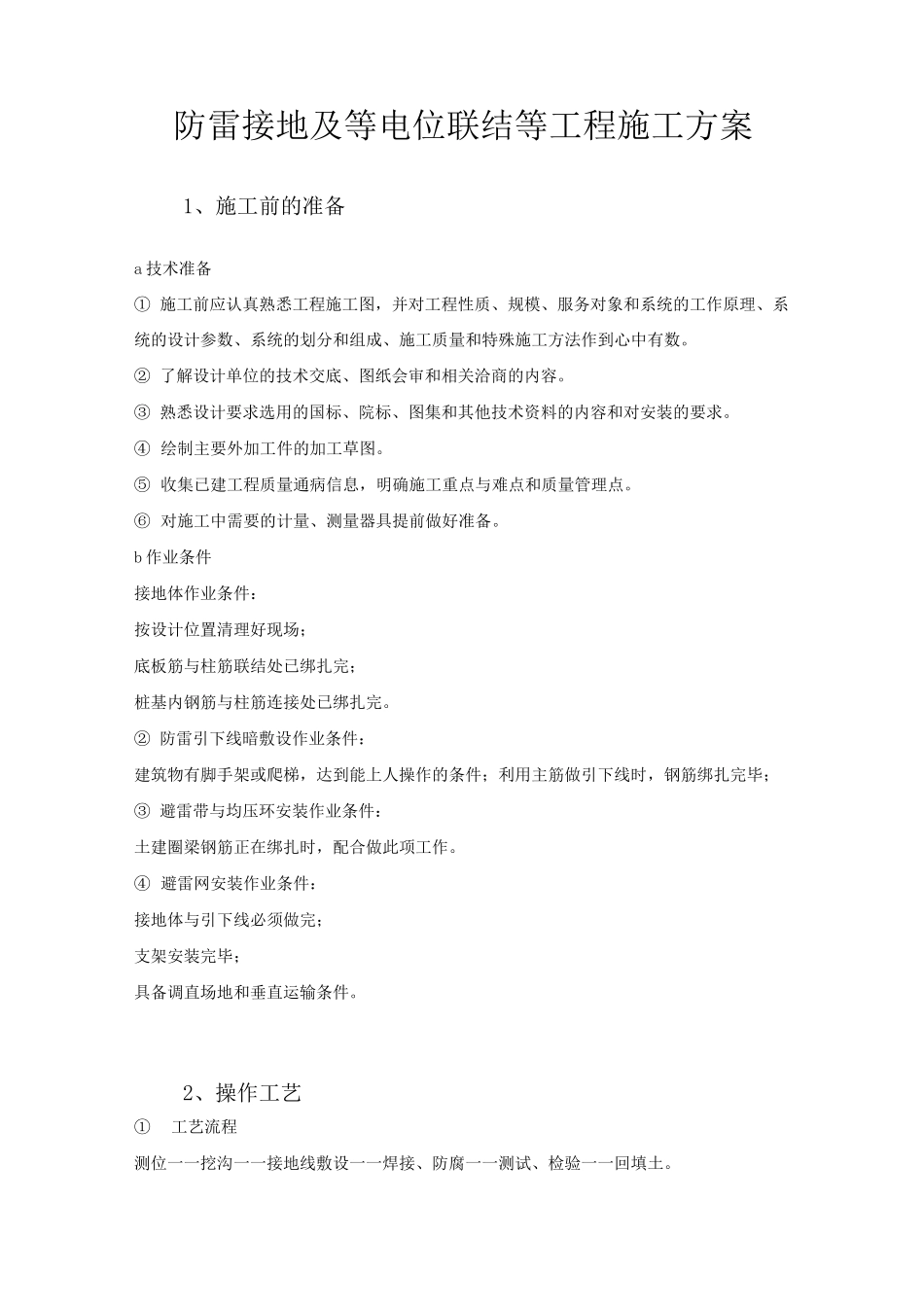

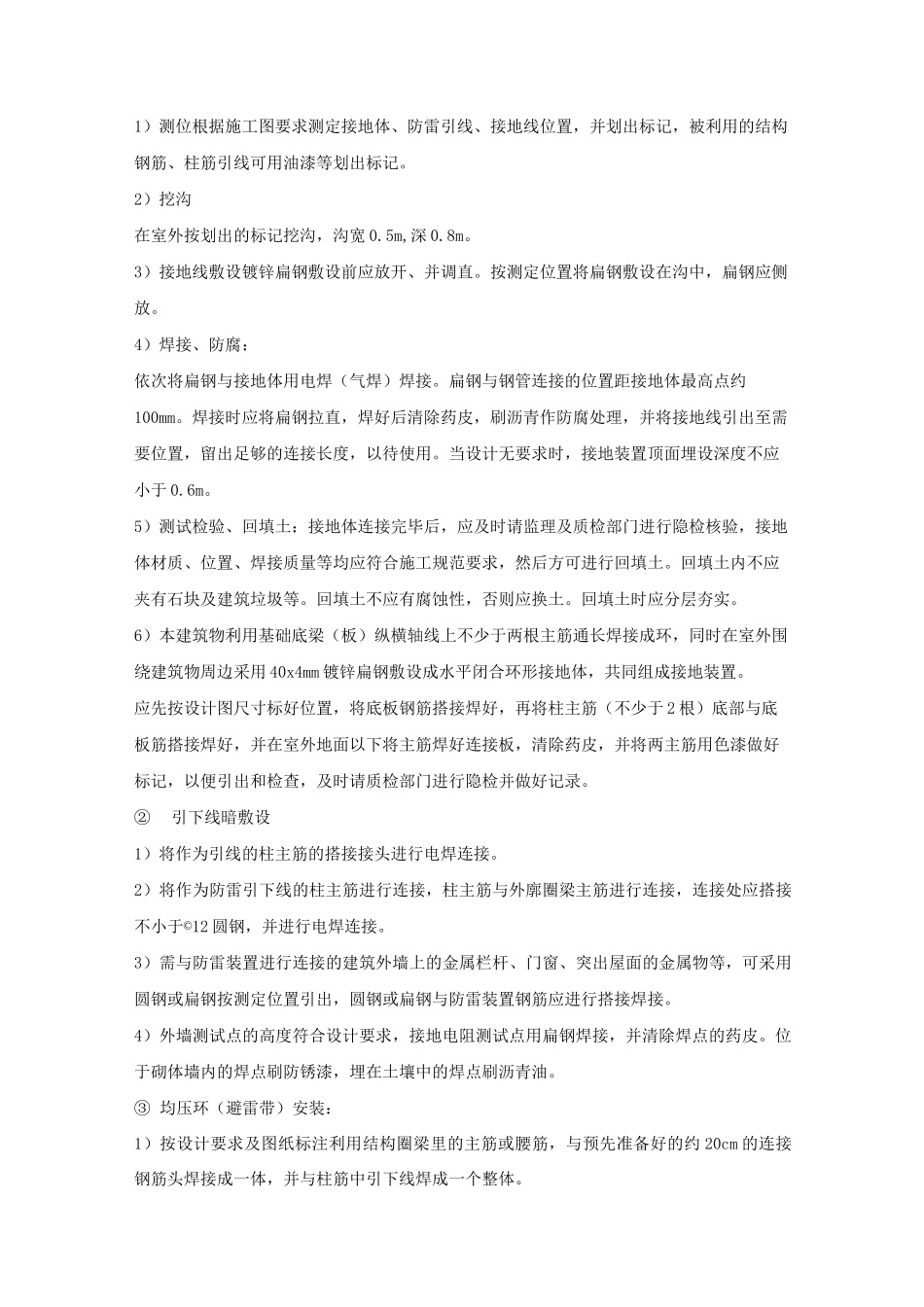

防雷接地及等电位联结等工程施工方案1、施工前的准备a技术准备①施工前应认真熟悉工程施工图，并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数。②了解设计单位的技术交底、图纸会审和相关洽商的内容。③熟悉设计要求选用的国标、院标、图集和其他技术资料的内容和对安装的要求。④绘制主要外加工件的加工草图。⑤收集已建工程质量通病信息，明确施工重点与难点和质量管理点。⑥对施工中需要的计量、测量器具提前做好准备。b作业条件接地体作业条件：按设计位置清理好现场；底板筋与柱筋联结处已绑扎完；桩基内钢筋与柱筋连接处已绑扎完。②防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人操作的条件；利用主筋做引下线时，钢筋绑扎完毕；③避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合做此项工作。④避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备调直场地和垂直运输条件。2、操作工艺①工艺流程测位一一挖沟一一接地线敷设一一焊接、防腐一一测试、检验一一回填土。1）测位根据施工图要求测定接地体、防雷引线、接地线位置，并划出标记，被利用的结构钢筋、柱筋引线可用油漆等划出标记。2）挖沟在室外按划出的标记挖沟，沟宽0.5m,深0.8m。3）接地线敷设镀锌扁钢敷设前应放开、并调直。按测定位置将扁钢敷设在沟中，扁钢应侧放。4）焊接、防腐：依次将扁钢与接地体用电焊（气焊）焊接。扁钢与钢管连接的位置距接地体最高点约100mm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青作防腐处理，并将接地线引出至需要位置，留出足够的连接长度，以待使用。当设计无要求时，接地装置顶面埋设深度不应小于0.6m。5）测试检验、回填土：接地体连接完毕后，应及时请监理及质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土。回填土内不应夹有石块及建筑垃圾等。回填土不应有腐蚀性，否则应换土。回填土时应分层夯实。6）本建筑物利用基础底梁（板）纵横轴线上不少于两根主筋通长焊接成环，同时在室外围绕建筑物周边采用40x4mm镀锌扁钢敷设成水平闭合环形接地体，共同组成接地装置。应先按设计图尺寸标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两主筋用色漆做好标记，以便引出和检查，及时请质检部门进行隐检并做好记录。②引下线暗敷设1）将作为引线的柱主筋的搭接接头进行电焊连接。2）将作为防雷引下线的柱主筋进行连接，柱主筋与外廓圈梁主筋进行连接，连接处应搭接不小于©12圆钢，并进行电焊连接。3）需与防雷装置进行连接的建筑外墙上的金属栏杆、门窗、突出屋面的金属物等，可采用圆钢或扁钢按测定位置引出，圆钢或扁钢与防雷装置钢筋应进行搭接焊接。4）外墙测试点的高度符合设计要求，接地电阻测试点用扁钢焊接，并清除焊点的药皮。位于砌体墙内的焊点刷防锈漆，埋在土壤中的焊点刷沥青油。③均压环（避雷带）安装：1）按设计要求及图纸标注利用结构圈梁里的主筋或腰筋，与预先准备好的约20cm的连接钢筋头焊接成一体，并与柱筋中引下线焊成一个整体。2）圈梁内各点引出钢筋头，焊完后，用圆钢（或扁钢）敷设在四周，圈梁内焊好各点，并与周围各引下线连接后形成环形。同时在建筑物外沿金属门窗、金属栏杆除甩出30cm长①12cm镀锌圆钢备用。3）外檐金属门、窗、栏杆、扶手等金属部件的预埋焊接点不得少于两处，与避雷带预留的圆钢焊成整体。④避雷网的安装1）将作为避雷网的圆钢一端固定在牢固地锚的夹具上，另一端固定在绞磨（或倒链）的夹具上，进行冷拉调直。2）按设计要求进行弹线、定位，用水泥砂浆将支架稳固好，并保持平直：水平位置支架间距要均匀（不大于1000mm）,拐弯处两端支架距拐角中心线距离W300mm，避雷卡子与卡子盖应配套。3）将避雷线用大绳提升到顶部，顺直、敷设、卡固、焊接连成一体。同引下线焊好。药皮敲掉，进行局部调直后，刷防锈漆及铅油（或银粉）。4）屋顶上的突出物，如金属旗杆、透气管、爬梯等...
