半封闭活塞式压缩机拆装实训指导书(戴制订)VIP免费

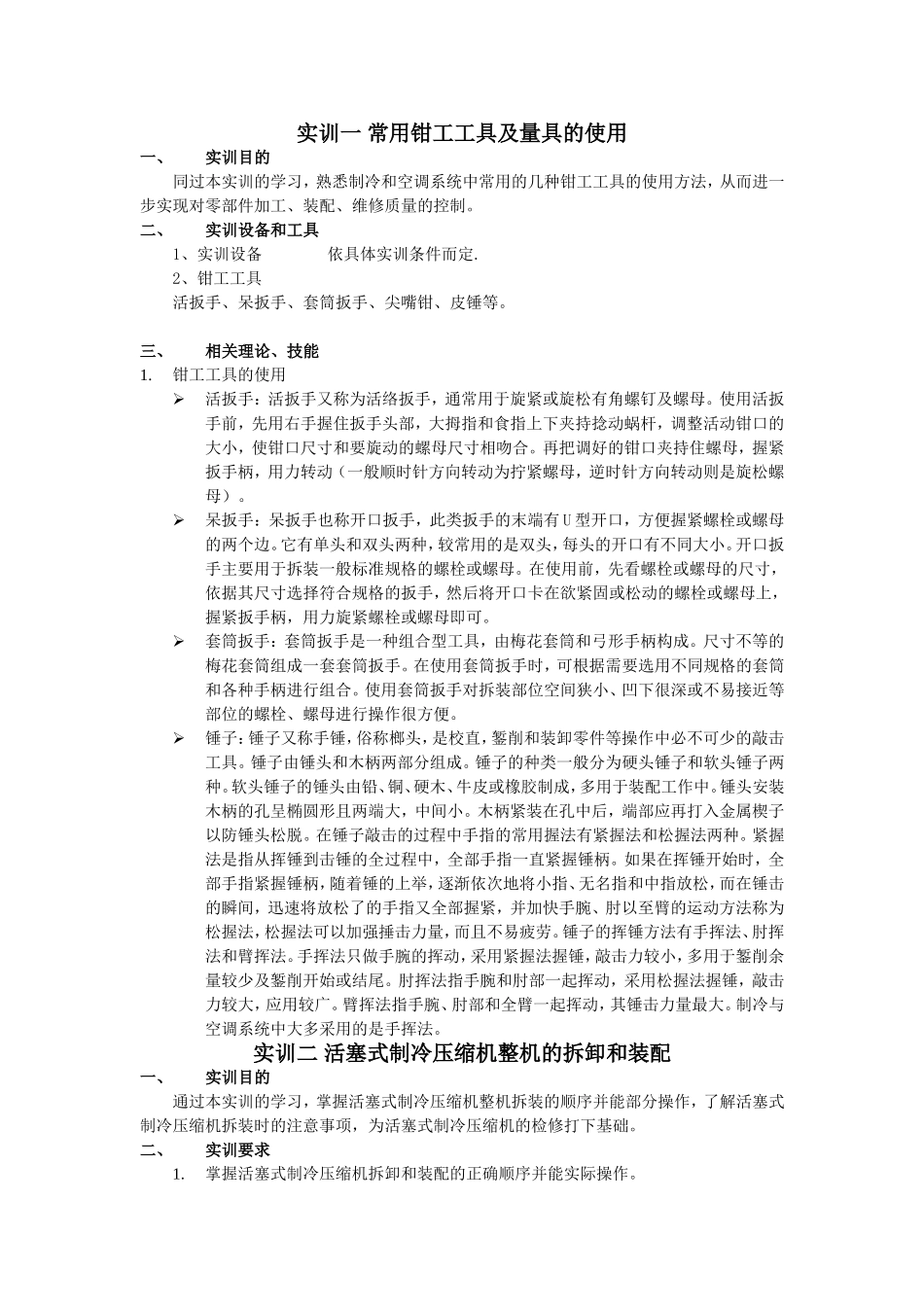

实训一常用钳工工具及量具的使用一、实训目的同过本实训的学习，熟悉制冷和空调系统中常用的几种钳工工具的使用方法，从而进一步实现对零部件加工、装配、维修质量的控制。二、实训设备和工具1、实训设备依具体实训条件而定.2、钳工工具活扳手、呆扳手、套筒扳手、尖嘴钳、皮锤等。三、相关理论、技能1.钳工工具的使用活扳手：活扳手又称为活络扳手，通常用于旋紧或旋松有角螺钉及螺母。使用活扳手前，先用右手握住扳手头部，大拇指和食指上下夹持捻动蜗杆，调整活动钳口的大小，使钳口尺寸和要旋动的螺母尺寸相吻合。再把调好的钳口夹持住螺母，握紧扳手柄，用力转动（一般顺时针方向转动为拧紧螺母，逆时针方向转动则是旋松螺母）。呆扳手：呆扳手也称开口扳手，此类扳手的末端有U型开口，方便握紧螺栓或螺母的两个边。它有单头和双头两种，较常用的是双头，每头的开口有不同大小。开口扳手主要用于拆装一般标准规格的螺栓或螺母。在使用前，先看螺栓或螺母的尺寸，依据其尺寸选择符合规格的扳手，然后将开口卡在欲紧固或松动的螺栓或螺母上，握紧扳手柄，用力旋紧螺栓或螺母即可。套筒扳手：套筒扳手是一种组合型工具，由梅花套筒和弓形手柄构成。尺寸不等的梅花套筒组成一套套筒扳手。在使用套筒扳手时，可根据需要选用不同规格的套筒和各种手柄进行组合。使用套筒扳手对拆装部位空间狭小、凹下很深或不易接近等部位的螺栓、螺母进行操作很方便。锤子：锤子又称手锤，俗称榔头，是校直，錾削和装卸零件等操作中必不可少的敲击工具。锤子由锤头和木柄两部分组成。锤子的种类一般分为硬头锤子和软头锤子两种。软头锤子的锤头由铅、铜、硬木、牛皮或橡胶制成，多用于装配工作中。锤头安装木柄的孔呈椭圆形且两端大，中间小。木柄紧装在孔中后，端部应再打入金属楔子以防锤头松脱。在锤子敲击的过程中手指的常用握法有紧握法和松握法两种。紧握法是指从挥锤到击锤的全过程中，全部手指一直紧握锤柄。如果在挥锤开始时，全部手指紧握锤柄，随着锤的上举，逐渐依次地将小指、无名指和中指放松，而在锤击的瞬间，迅速将放松了的手指又全部握紧，并加快手腕、肘以至臂的运动方法称为松握法，松握法可以加强捶击力量，而且不易疲劳。锤子的挥锤方法有手挥法、肘挥法和臂挥法。手挥法只做手腕的挥动，采用紧握法握锤，敲击力较小，多用于錾削余量较少及錾削开始或结尾。肘挥法指手腕和肘部一起挥动，采用松握法握锤，敲击力较大，应用较广。臂挥法指手腕、肘部和全臂一起挥动，其锤击力量最大。制冷与空调系统中大多采用的是手挥法。实训二活塞式制冷压缩机整机的拆卸和装配一、实训目的通过本实训的学习，掌握活塞式制冷压缩机整机拆装的顺序并能部分操作，了解活塞式制冷压缩机拆装时的注意事项，为活塞式制冷压缩机的检修打下基础。二、实训要求1.掌握活塞式制冷压缩机拆卸和装配的正确顺序并能实际操作。2.了解活塞式制冷压缩机拆卸和装配时的注意事项。三、实训设备及工具THRHYS-1型制冷压缩机拆装实训装置1台活扳手、呆扳手、套筒扳手、尖嘴钳、螺钉旋具、橡皮锤等煤油、润滑油、棉纱等（煤油主要用于零件的清洗，润滑油得主要作用是防止生锈和避免干摩擦。四、实训内容1.制冷压缩机拆卸的基本要求：拆卸的步骤：先上后下、由外及里，先部件后零件。拆卸形状和尺寸相同的零件，如汽缸、活塞、活塞销、连杆等时，应先打上表明位号和方位的标记，然后拆卸。拆卸时需压出或打出轴套和销子时，应先辨明退出方向，然后再用铜锤或铜棒间接锤击，以免打毛或打坏零件表面。拆卸零件时不能用力过猛，当零件不易拆卸时，应查明原因后再进行拆卸，以免损坏零件。拆卸过程中应定人作业，避免他人代替。拆下的零件应按精度高低分类摆放，避免碰撞而破坏精度。将体积小的零件清洗后装在主要零件上，以免丢失。拆下的零件清洗后，必须涂上润滑油或浸泡在油中，防止零件表面生锈。拆下的洁净零件应分类摆放在洁净处并用干净的物品遮盖，以免黏附灰尘。2.制冷压缩机的拆卸步骤：压缩机的拆卸主要指从压缩机整机拆卸成为各个部件，通常的顺序为：1)拆卸轴封室。首先，均匀...
