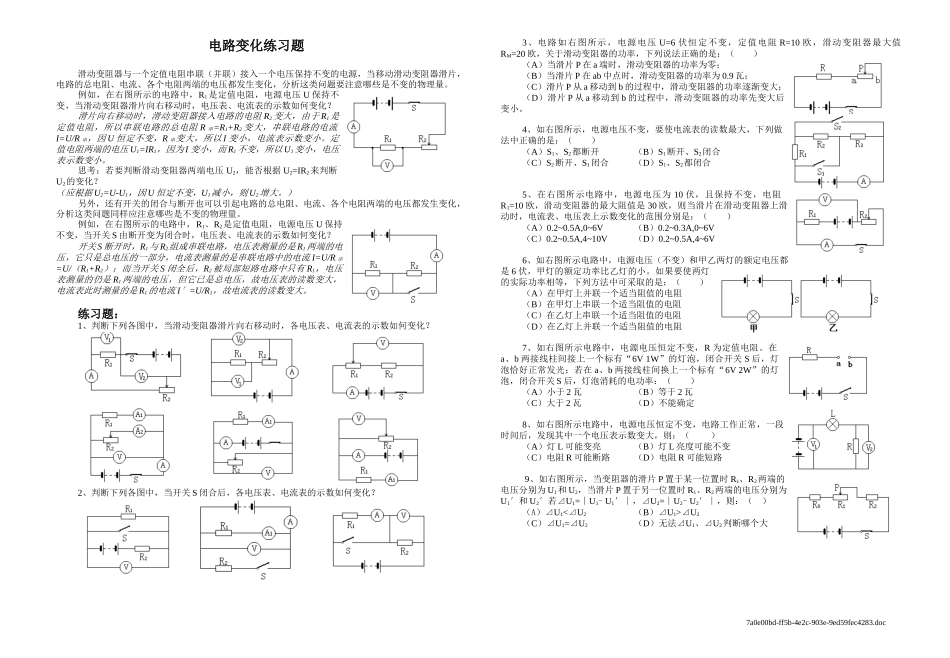

电路变化练习题滑动变阻器与一个定值电阻串联（并联）接入一个电压保持不变的电源，当移动滑动变阻器滑片，电路的总电阻、电流、各个电阻两端的电压都发生变化，分析这类问题要注意哪些是不变的物理量。例如，在右图所示的电路中，R1是定值电阻，电源电压U保持不变，当滑动变阻器滑片向右移动时，电压表、电流表的示数如何变化？滑片向右移动时，滑动变阻器接入电路的电阻R2变大，由于R1是定值电阻，所以串联电路的总电阻R串=R1+R2变大，串联电路的电流I=U/R串，因U恒定不变，R串变大，所以I变小，电流表示数变小。定值电阻两端的电压U1=IR1，因为I变小，而R1不变，所以U1变小，电压表示数变小。思考：若要判断滑动变阻器两端电压U2，能否根据U2=IR2来判断U2的变化？（应根据U2=U-U1，因U恒定不变，U1减小，则U2增大。）另外，还有开关的闭合与断开也可以引起电路的总电阻、电流、各个电阻两端的电压都发生变化，分析这类问题同样应注意哪些是不变的物理量。例如，在右图所示的电路中，R1、R2是定值电阻，电源电压U保持不变，当开关S由断开变为闭合时，电压表、电流表的示数如何变化？开关S断开时，R1与R2组成串联电路，电压表测量的是R1两端的电压，它只是总电压的一部分，电流表测量的是串联电路中的电流I=U/R串=U/（R1+R2）；而当开关S闭全后，R2被局部短路电路中只有R1，电压表测量的仍是R1两端的电压，但它已是总电压，故电压表的读数变大，电流表此时测量的是R1的电流I′=U/R1，故电流表的读数变大。练习题：1、判断下列各图中，当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？2、判断下列各图中，当开关S闭合后，各电压表、电流表的示数如何变化？3、电路如右图所示，电源电压U=6伏恒定不变，定值电阻R=10欧，滑动变阻器最大值RM=20欧，关于滑动变阻器的功率，下列说法正确的是：（）（A）当滑片P在a端时，滑动变阻器的功率为零；（B）当滑片P在ab中点时，滑动变阻器的功率为0.9瓦；（C）滑片P从a移动到b的过程中，滑动变阻器的功率逐渐变大；（D）滑片P从a移动到b的过程中，滑动变阻器的功率先变大后变小。4、如右图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是：（）（A）S1、S2都断开（B）S1断开、S2闭合（C）S2断开、S1闭合（D）S1、S2都闭合5、在右图所示电路中，电源电压为10伏，且保持不变，电阻R1=10欧，滑动变阻器的最大阻值是30欧，则当滑片在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是：（）（A）0.2~0.5A,0~6V（B）0.2~0.3A,0~6V（C）0.2~0.5A,4~10V（D）0.2~0.5A,4~6V6、如右图所示电路中，电源电压（不变）和甲乙两灯的额定电压都是6伏，甲灯的额定功率比乙灯的小。如果要使两灯的实际功率相等，下列方法中可采取的是：（）（A）在甲灯上并联一个适当阻值的电阻（B）在甲灯上串联一个适当阻值的电阻（C）在乙灯上串联一个适当阻值的电阻（D）在乙灯上并联一个适当阻值的电阻7、如右图所示电路中，电源电压恒定不变，R为定值电阻。在a、b两接线柱间接上一个标有“6V1W”的灯泡，闭合开关S后，灯泡恰好正常发光；若在a、b两接线柱间换上一个标有“6V2W”的灯泡，闭合开关S后，灯泡消耗的电功率：（）（A）小于2瓦（B）等于2瓦（C）大于2瓦（D）不能确定8、如右图所示电路中，电源电压恒定不变，电路工作正常，一段时间后，发现其中一个电压表示数变大，则：（）（A）灯L可能变亮（B）灯L亮度可能不变（C）电阻R可能断路（D）电阻R可能短路9、如右图所示，当变阻器的滑片P置于某一位置时R1、R2两端的电压分别为U1和U2，当滑片P置于另一位置时R1、R2两端的电压分别为U1′和U2′若⊿U1=∣U1-U1′∣，⊿U2=∣U2-U2′∣，则：（）（A）⊿U1<⊿U2（B）⊿U1>⊿U2（C）⊿U1=⊿U2（D）无法⊿U1、⊿U2判断哪个大7a0e00bd-ff5b-4e2c-903e-9ed59fec4283.doc
