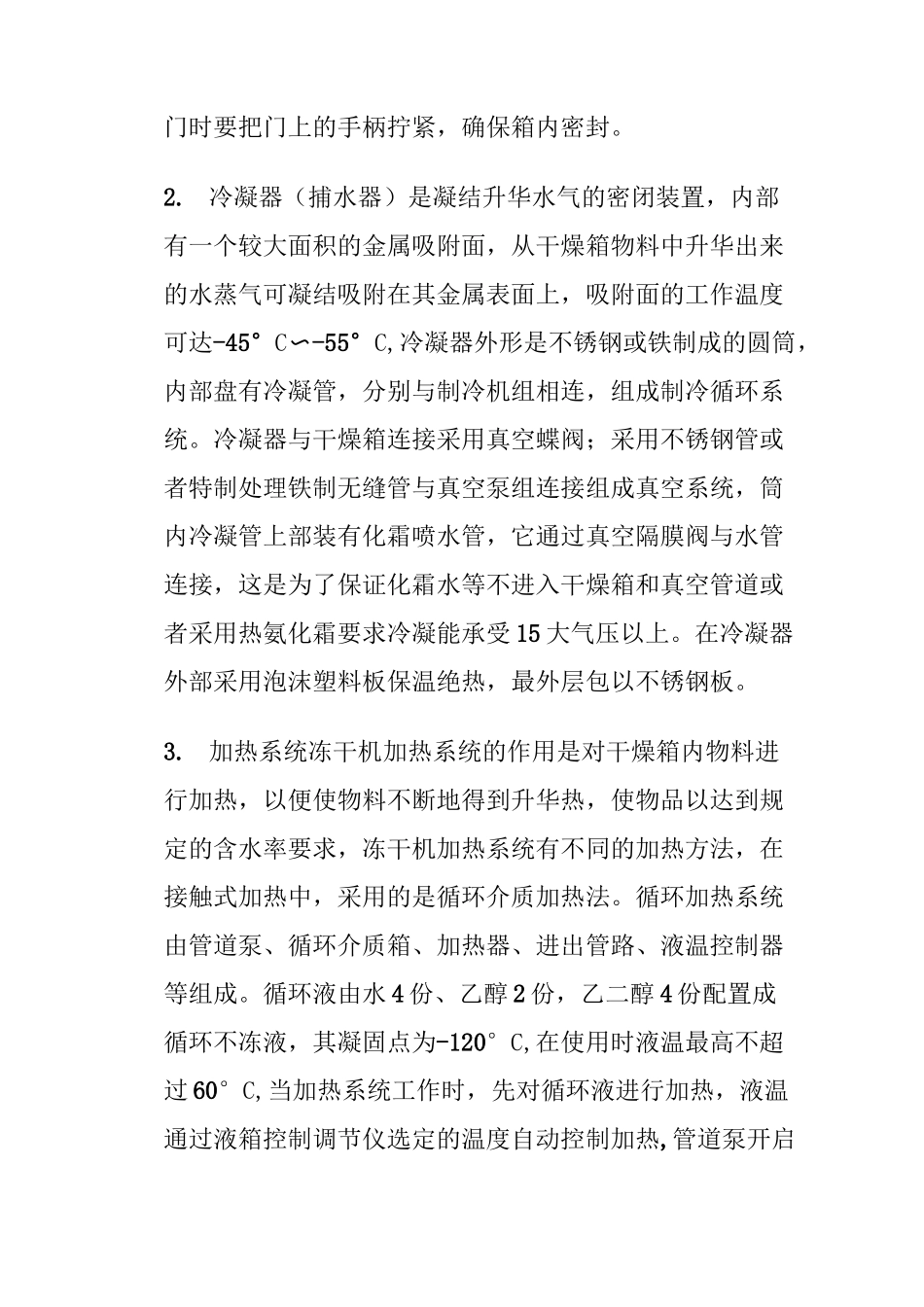

冻干食品基础知识冻干食品生产线包括前处理、速冻、升华干燥和包装等环节。为了给速冻库和升华干燥仓创造正常工作条件，必须配套制冷系统、加热系统、设备监控系统和物料运输系统，还要配套蒸汽锅炉和循环水。冻干生产线的最关键设备是升华干燥仓，它是一个很大的卧式圆筒，筒内装有多层加热器，料盘插进多层加热架之间。料车沿天轨从前处理间（装料）、经速冻库（速冻）和干燥仓（升华干燥脱水）到包装（卸料），再沿天轨回到前处理间。这样循环运料，非常便捷、卫生而安全。水汽冷阱装置于加热架两侧（或独立于仓外），加热架上的加热板，经过专门的表面处理，能以辐射方式向物料传递热能（升华热）水汽冷阱能快速捕获由物料升华出来的水汽。将一个干燥仓的料由速冻库运进干燥只需5分钟，从而保证冻料不融。真空冷冻干燥设备主要由干燥箱、冷凝器（捕水器）、加热系统、真空系统、制冷系统和电气控制系统六大部件组成。1.干燥箱是一能抽真空和加热的密闭器，物料的升华干燥过程是在干燥室内完成的，物料是放在干燥室内搁板上的不锈钢托盘内的，按每平方托盘面积8~12公斤的比例装料，每一层搁板上都有一个可供测量物料温度的探头，用以监测整个冻干过程中的物料温度。门采用橡胶密封条，应注意关门时要把门上的手柄拧紧，确保箱内密封。2.冷凝器（捕水器）是凝结升华水气的密闭装置，内部有一个较大面积的金属吸附面，从干燥箱物料中升华出来的水蒸气可凝结吸附在其金属表面上，吸附面的工作温度可达-45°C〜-55°C,冷凝器外形是不锈钢或铁制成的圆筒，内部盘有冷凝管，分别与制冷机组相连，组成制冷循环系统。冷凝器与干燥箱连接采用真空蝶阀；采用不锈钢管或者特制处理铁制无缝管与真空泵组连接组成真空系统，筒内冷凝管上部装有化霜喷水管，它通过真空隔膜阀与水管连接，这是为了保证化霜水等不进入干燥箱和真空管道或者采用热氨化霜要求冷凝能承受15大气压以上。在冷凝器外部采用泡沫塑料板保温绝热，最外层包以不锈钢板。3.加热系统冻干机加热系统的作用是对干燥箱内物料进行加热，以便使物料不断地得到升华热，使物品以达到规定的含水率要求，冻干机加热系统有不同的加热方法，在接触式加热中，采用的是循环介质加热法。循环加热系统由管道泵、循环介质箱、加热器、进出管路、液温控制器等组成。循环液由水4份、乙醇2份，乙二醇4份配置成循环不冻液，其凝固点为-120°C,在使用时液温最高不超过60°C,当加热系统工作时，先对循环液进行加热，液温通过液箱控制调节仪选定的温度自动控制加热,管道泵开启后,可将循环液送入干燥箱内搁板中,对搁板加热,然后返回液箱进行加热循环。而在辐射或加热中采用蒸气加热最高温度为120C，由蒸气电磁阀自动控制温度。4.真空系统真空系统由旋片真空泵或水环泵和罗茨真空泵组成,罗茨泵为增压泵不能单独使用,必须首先启动旋片泵或水环泵,使其工作一段时间,当系统中的真空度达到1Kpa以下时,再自动启动罗茨泵。真空系统的真空表可使用电接点真空表,根据预先选定的真空度值,自动控制罗茨泵的启动。干燥箱与冷凝器之间真空管道中,装有真空蝶阀,根据使用要求随时开、关。真空泵管路上,装有电磁放气截止阀,当真空泵停止工作时自动关闭真空管路,同时将空气放入泵内,避免真空泵油因负压作用回放至真空管路中,真空泵的连接管路之间有波纹软管,防止运转时的振动。5.制冷系统冻干机制冷系统由制冷压缩机组（包括：水冷冷凝器,油分离器、高压管路、干燥过滤器、膨胀阀、蒸发器、低压管路组成），采用氟利昂机组和R22制冷剂或氟制冷机组,制冷机组组成使冻干品速冻用的制冷系统和捕水器制冷系统。当系统工作，接触加热方式中搁板温度可降至-35°C。当制冷系统工作时，冷凝盘管的表面温度可达-35〜-55°C,根据需要采用单级或双级制冷压缩机组，双极制冷比单级效果好。6.电气控制系统电气控制系统由电脑显示记录仪、控制台、控制仪表、调节仪表等自动装置和电路组成。它的功能是对冻干机进行手动或自动控制，控制设备正常运转。控制台是温度、真空度巡检仪的记录控制仪表及各机组开关的集中集团，控制台的仪表板装有温度，真空度巡检仪干燥箱和真空泵的真空计，...
