变压器就位施工方案VIP免费

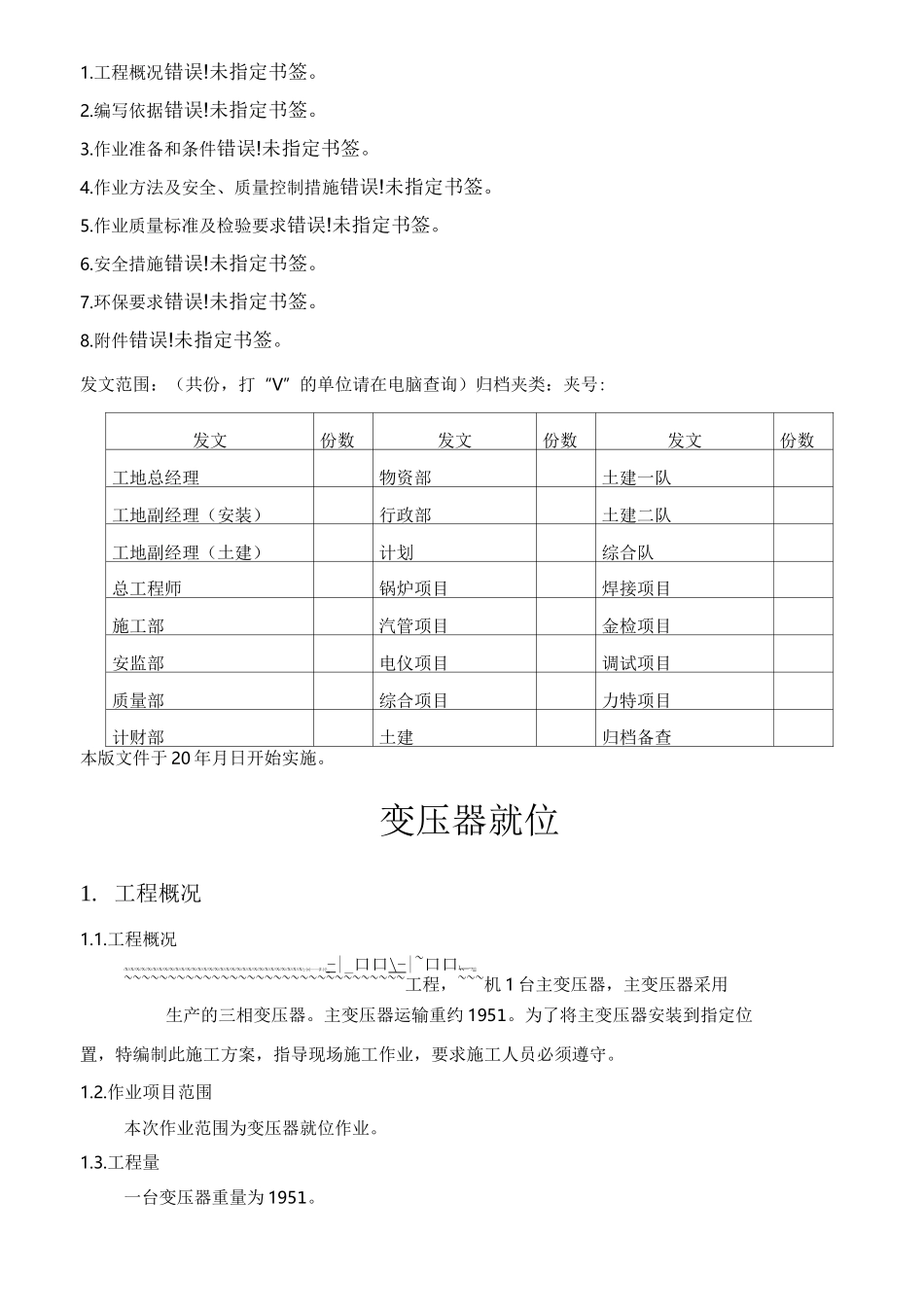

A初版实施REV版次签名日期签名日期签名日期MODI.修改STATUS状态编写AUTH.审核CHKDBY批准APP'DBY文件号DOCUMENTNO.密级施工方案变压器就位版权所有COPYRIGHT2010Page1of101.工程概况错误!未指定书签。2.编写依据错误!未指定书签。3.作业准备和条件错误!未指定书签。4.作业方法及安全、质量控制措施错误!未指定书签。5.作业质量标准及检验要求错误!未指定书签。6.安全措施错误!未指定书签。7.环保要求错误!未指定书签。8.附件错误!未指定书签。发文范围：（共份，打“V”的单位请在电脑查询）归档夹类：夹号:发文份数发文份数发文份数工地总经理物资部土建一队工地副经理（安装）行政部土建二队工地副经理（土建）计划综合队总工程师锅炉项目焊接项目施工部汽管项目金检项目安监部电仪项目调试项目质量部综合项目力特项目计财部土建归档备查本版文件于20年月日开始实施。变压器就位1.工程概况1.1.工程概况/X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X//X/--|»|——|J.|-|\-|_口口\-|~口口\、"7||]~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~工程，~~~机1台主变压器，主变压器采用生产的三相变压器。主变压器运输重约1951。为了将主变压器安装到指定位置，特编制此施工方案，指导现场施工作业，要求施工人员必须遵守。1.2.作业项目范围本次作业范围为变压器就位作业。1.3.工程量一台变压器重量为1951。2.编写依据2.1.工程建设标准强制性条文（电力工程部分）；2.2.电力建设安全工作规程（第1部分：火力发电厂）；2.3.《主变压器厂家资料、安装图纸》（~~~~~~~~~~~~~~~公司）；2.4.电动液压千斤顶、电动泵站、液压推杆使用说明书；2.5.《实用起重吊装手册》（上海科学技术出版社）。3.作业准备和条件3.1.作业人员配置总负责1人：对作业全过程的组织、协调、安排并对安全、质量、进度负主责技术负责1人：制定技术方案并指导具体实施。技术员1人：协助做好作业全过程的技术工作、过程控制及技术交底，与电气专业技术人员共同确定就位点。安全员1人：作业全过程的安全监督和管理,检查事故隐患，及时提出纠正预防措施；质检员1人：对作业过程的工艺质量进行检查和验收。牵引车驾驶员2人：确保平板车平稳行驶并准确停靠在指定位置。起重指挥2人：负责作业全过程的指挥、协调辅助吊车操作2人：汽车吊所使用的机械操作。起重工8人：设备卸车和基础就位的起重作业、枕木铺设及拖移作业所需工器具的布置及监护。电动千斤顶操作和监护人员4人：卸车及就位过程千斤顶及油泵站的操作和监护。电维护工1人：负责电气控制系统的现场安装、调试、应急处理。3.2.技术准备3.2.1.核实作业所需的各类技术参数及依据的可靠性。3.2.2.作业前组织全体人员学习，作业进行技术交底以及危害因素辩识和学习，使全体作业人员认可并熟知整个工序和要点及注意事项,全员通过后方可施工。3.2.3.使用经校验合格的测量工具。3.2.4.对参与作业的机械进行详细的检查，确认合格后，投入使用。3.2.5.对所有特殊工种人员资格进行审查。3.2.6.现场作业环境处理后，要求满足平板车能够进入卸车位置，软地基地段已经铺设路基板。车辆停放位置场地平整、结实。3.2.7.作业使用的工器具进行整体性检查，工器具是否配备齐全，安全性能完好。3.2.8.处理卸车位置与主变之间的场地，使平整、结实。在主变拖移路径上铺设路基板，以方便铺设道木、钢轨。3.3.工机具配备一序号名称型号规格数量备注1汽车吊25T1台铺设钢轨2电动液压千斤顶10014台3电动泵站3台4液压推杆2套5钢轨长/根4根6道木2m120根7钢丝绳©1对起吊钢轨8卸扣9t2只9路基板6=30mm8块1.作业k条件3.4.1.力能供应主变压器就位作业时需提供380V三相动力电源，容量约80KW，确保电液千斤顶、电动泵站供电正常；主变压器就位作业前，应提前与有关供电部门联系，保证主变压器就位作业时的电源供应。3.4.2.场地对主变压器卸车地面以及就位作业区域进行检查清理，影响主变压器运输、卸车地面的障碍物必须清理干净。卸车位置与主变之间的场地平整、结实。在主变拖移路径上铺设路基板铺设道木、钢轨完成。将主变压器卸车地面以及就位作业区域拉设...
