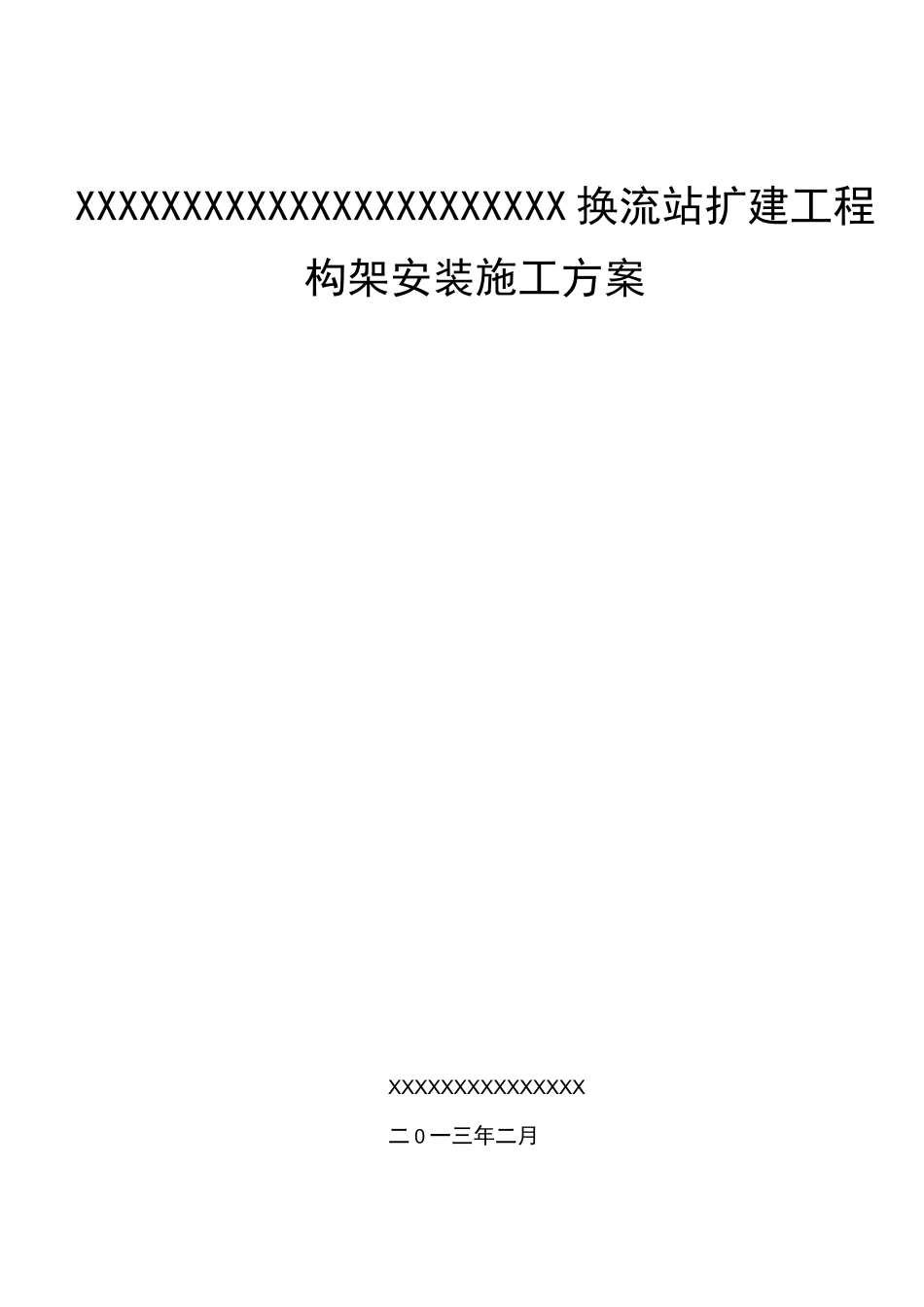

XXXXXXXXXXXXXXXXXXXXXXX换流站扩建工程构架安装施工方案XXXXXXXXXXXXXXX二0一三年二月审核：审签页编写：年月日年月XXXXXXXXXXXXXXX二0一三年二月批准：年月日目录一、编制说明及编制依据编制说明构支架是变电站的骨架，是构成户外配电装置的基础和框架。构支架安装质量的好坏，不仅是整个变电站外观质量的重要方面，也是下一步电气安装质量的重要影响因素之一。因此，构支架吊装是整个变电站安装的重要环节，同时也是集高空、起重作业为一体、工作强度大、危险性大的施工项目。为了确保施工安全，提高构支架安装质量，在总结以往施工经验的基础上，针对本工程的施工特点特编制本施工技术安全措施方案，在构支架安装过程中，所有参加施工的人员应遵照执行。编制依据《钢结构工程施工及验收规范》（GB50205-2001）《火电施工质量检验及评定标准第一篇土建工程篇》《110〜500kV架空送电线路施工及验收规范》（GB50233-2005）《国家电网公司现场标准化作业指导书编制导则》（试行）（国家电网生[2004]503号）《国家电网公司电力安全工作规程》（变电部分和线路部分）（国家电网安监[2009]664号）《防止电力生产重大事故二十五项重点要求》国电发【2000】589号±500kVXXX（XXX）换流站扩建工程构架安装设计说明书及其它资料二、项目概况工程范围本次工程施工主要内容：（祥见附页构架施工平面图）第一阶段（#2母线及峡葛一回停电2月25日-3月3日）构架柱#2、#3、#4；构架梁#4、#5跨线（软母线）#1、#4、#12、#13第二阶段（全站停电4月13日-4月24日）构架柱#1、#5、#6、#7、#8、#9、#12、#13；构架梁#1、#6、#7、#8、#9、#11；跨线（软母线）#2、#3、#5、#7、#8、#9、#11第三阶段（不停电）不停电区域#3构架梁、新增高抗区域构架柱#10、#11，构架梁#10；第二阶段（全站停电5月13日-5月15日）第5串至第6串跨线（软母线）#6、#10。施工特点该工程构支架吊装的特点是：本次构架吊装施工分两个阶段，施工地形属山地丘陵地形，500kV交流场区域与换流变区域地形高低差为米，且本次工程为改造工程，施工区域有很多为需保留设备，对大型施工机械特别是吊车的进出场以及吊车吊装施工造成相当大难度系数以及制约，特别是针对停电时间短，场地制约的条件下确保停电时间内完成，项目部组织专题会议研讨决定采取构架梁在场外预组装再中间分解为两段转运至吊装现场再组合吊装的方式进行施工。在安全上主要是抓住高空作业多个关键环节，施工中必须确保人身、设备的安全，严防触电、高处坠落和倒杆事故的发生。三、施工方案施工方案简述构件倒运本工程构支架为全钢结构，构架柱及横梁为分段加工现场组装（部分横梁采取在场外预组装再中间分解为两段转运至吊装现场再组合吊装的方式进行施工）所以在构件运抵现场后应尽量按实际安装位置进行卸货（除部分需场外组装的构架梁），以减少二次倒运的工作量，并在构件下垫置枕木。若受场地及其他原因限制，不能一次倒运到位时，应选择空置的场地集中堆放整齐，构架柱叠放不得超过三层，并在层间用木条隔开，以保护锌层。在进行二次倒运时，必须采取措施保护锌层完好。如在构件下垫置枕木，层间用木条隔开，吊装点用麻袋缠绕等。构架组装a）.人字柱组装：构件必须按厂家提供加工图及加工编号进行组装。组装时每节构件应由两根枕木支撑，枕木地基应坚实，防止下沉，枕木面应找平，接地耳在外侧，法兰边缘平齐，根开准确，螺栓初拧后，进行检验，检验项目如下：法兰面是否和柱体垂直，整个柱体纵向弯曲度，柱体长度偏差，管肢组合偏差，根开偏差以及法兰缝隙值等均应符合设计或规范要求，如检测不合格，请供货方处理。根椐扭矩系数计算出终拧扭力（设计院如提供以设计院为准）。b）.横梁组装：枕木支撑于横梁与柱体搭接处，保证组装后的横梁和安装状态一致，支撑枕木地基坚实，枕木面抄平，法兰面外缘平齐，螺栓穿入灵活，腹肢安装应和图纸一致，避免兜水，已致影响使用寿命，外形尺寸符合设计要求，初拧后进行下列项目进行检验：横梁长度，横梁矢高，横梁端部安装孔几何尺寸，挂线孔位置尺寸，管肢组合偏差，腹杆组合偏差，法兰外沿偏差，法兰缝隙偏差等均应符合设...
