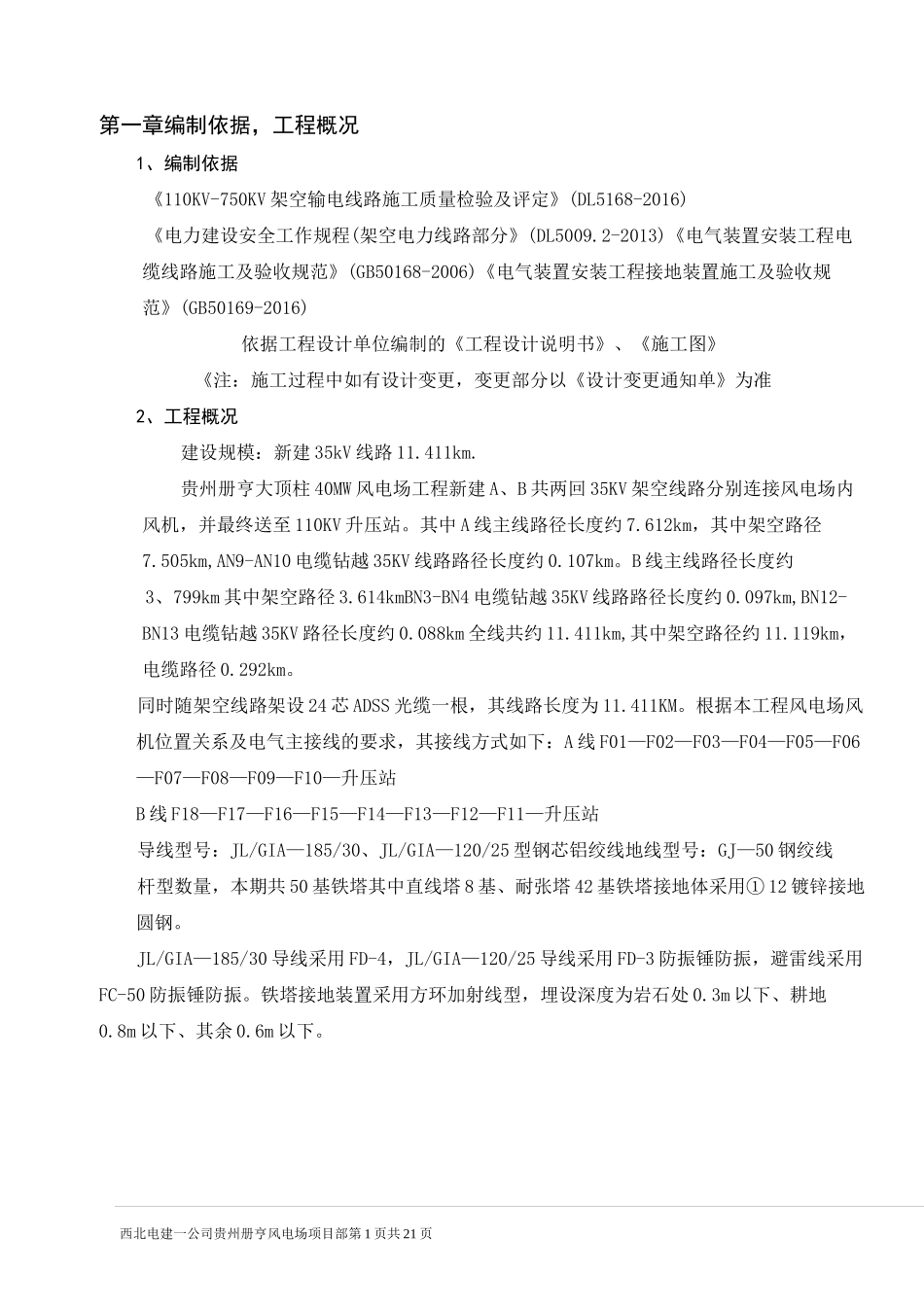

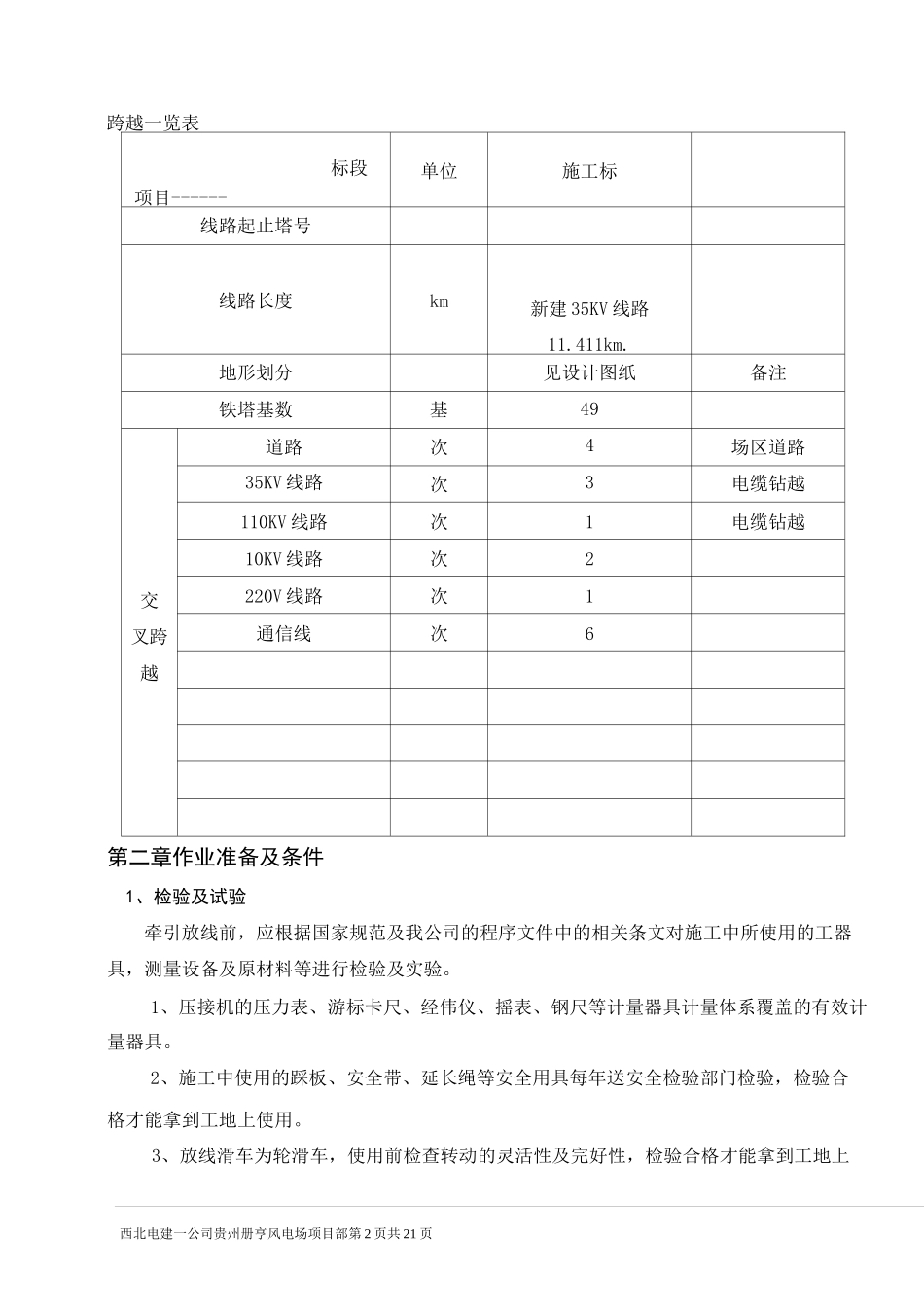

西北电建一公司贵州册亨风电场项目部第1页共21页第一章编制依据，工程概况1、编制依据《110KV-750KV架空输电线路施工质量检验及评定》(DL5168-2016)《电力建设安全工作规程(架空电力线路部分》(DL5009.2-2013)《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)依据工程设计单位编制的《工程设计说明书》、《施工图》《注：施工过程中如有设计变更，变更部分以《设计变更通知单》为准2、工程概况建设规模：新建35kV线路11.411km.贵州册亨大顶柱40MW风电场工程新建A、B共两回35KV架空线路分别连接风电场内风机，并最终送至110KV升压站。其中A线主线路径长度约7.612km，其中架空路径7.505km,AN9-AN10电缆钻越35KV线路路径长度约0.107km。B线主线路径长度约3、799km其中架空路径3.614kmBN3-BN4电缆钻越35KV线路路径长度约0.097km,BN12-BN13电缆钻越35KV路径长度约0.088km全线共约11.411km,其中架空路径约11.119km，电缆路径0.292km。同时随架空线路架设24芯ADSS光缆一根，其线路长度为11.411KM。根据本工程风电场风机位置关系及电气主接线的要求，其接线方式如下：A线F01—F02—F03—F04—F05—F06—F07—F08—F09—F10—升压站B线F18—F17—F16—F15—F14—F13—F12—F11—升压站导线型号：JL/GIA—185/30、JL/GIA—120/25型钢芯铝绞线地线型号：GJ—50钢绞线杆型数量，本期共50基铁塔其中直线塔8基、耐张塔42基铁塔接地体采用①12镀锌接地圆钢。JL/GIA—185/30导线采用FD-4，JL/GIA—120/25导线采用FD-3防振锤防振，避雷线采用FC-50防振锤防振。铁塔接地装置采用方环加射线型，埋设深度为岩石处0.3m以下、耕地0.8m以下、其余0.6m以下。西北电建一公司贵州册亨风电场项目部第2页共21页跨越一览表标段项目------单位施工标线路起止塔号线路长度km新建35KV线路11.411km.地形划分见设计图纸备注铁塔基数基49交叉跨越道路次4场区道路35KV线路次3电缆钻越110KV线路次1电缆钻越10KV线路次2220V线路次1通信线次6第二章作业准备及条件1、检验及试验牵引放线前，应根据国家规范及我公司的程序文件中的相关条文对施工中所使用的工器具，测量设备及原材料等进行检验及实验。1、压接机的压力表、游标卡尺、经伟仪、摇表、钢尺等计量器具计量体系覆盖的有效计量器具。2、施工中使用的踩板、安全带、延长绳等安全用具每年送安全检验部门检验，检验合格才能拿到工地上使用。3、放线滑车为轮滑车，使用前检查转动的灵活性及完好性，检验合格才能拿到工地上西北电建一公司贵州册亨风电场项目部第3页共21页使用。4、工程中使用的导地线、金具等物资必须有合格证。物资到货后应对其进行外观检查。5、绝缘子在运抵塔位前进行下列检查工作：(1)绝缘子铁帽及其他金属附件应符合相应标准的规定，推拉弹簧销应和绝缘子成套供应。(2)绝缘子铁帽、瓷件、钢脚三者应在同一轴线上，不应有明显的歪斜，相应位移不应超过2mm。(3)各型绝缘子是否有瓷件破损、球头松动，钢帽损坏者。(4)绝缘子是否有裂纹。以上检验不合格者，严禁使用。6、绝缘子按以上五项进行外观检查合格后，每批绝缘子抽出一定数量绝缘子，将其表面擦洗干净逐个用5000V兆欧表进行绝缘检查，认真填写检查记录，其绝缘电阻不得小于500MQ,合格后即可组装上塔。7、金具材料组装前进行外观检查，有裂纹、变形、损坏者不得使用，当金具的镀锌层有局部碰损、剥落或缺锌时，除锈后补刷防锈漆，以防生锈。8、架导线前做导地线连接试验，送武汉华中科技大学试验室做拉力试验，按试验报告上的结果指导导线放、紧线的压接施工。2、技术参数1、导线：JL/GIA—185/30、JL/GIA—120/25型钢芯铝绞线2、地线：GJ—50钢绞线3、绝缘子串使用情况(1)本工程所使用的绝缘子规格型号为U70BP/146D防污型瓷绝缘子。注：悬挂绝缘子时应认真查看《施工手册》：特别注意瓷瓶加挂一片的塔位。(2)金具要求1、本工程导线防振锤型号为线型JL/GIA—185/30,防震锤FD-4；线型JL/GIA—120/25,防震锤FD-3。地线防振锤型号为FG-50,导线防振锤安装距离为1.35m，等距离安装,地线防振锤安装距离为0.65m,等距离安装，安装距...
