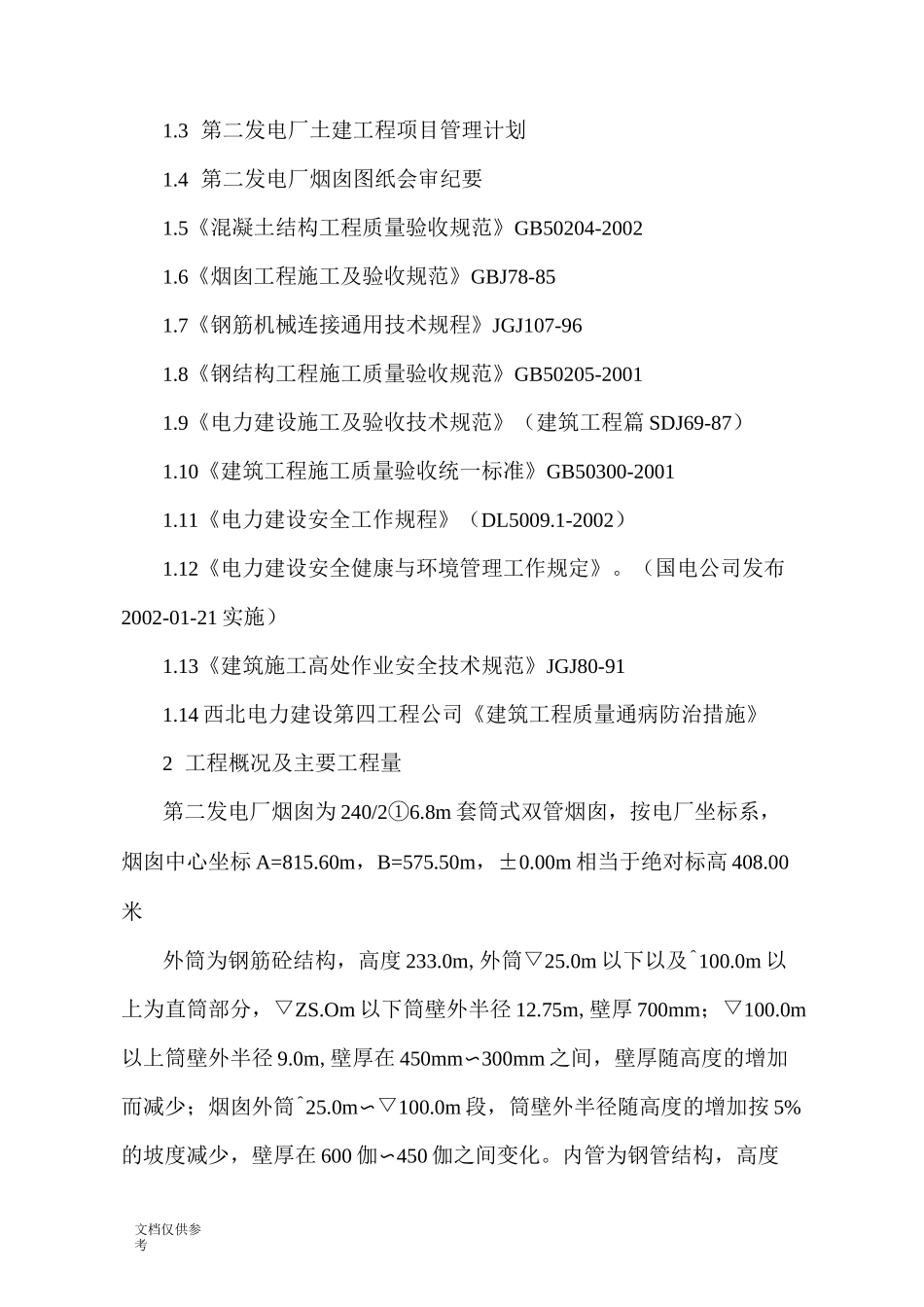

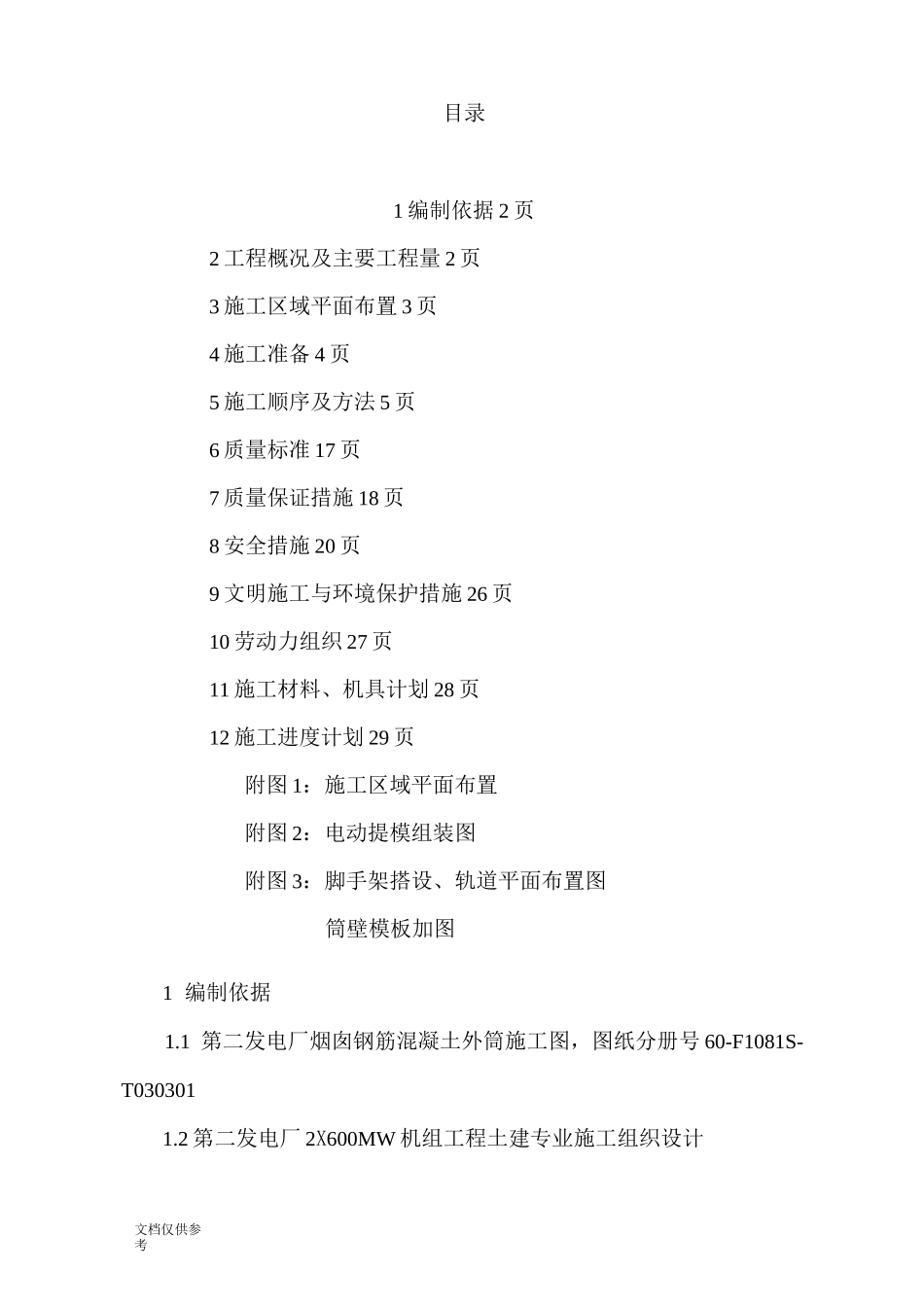

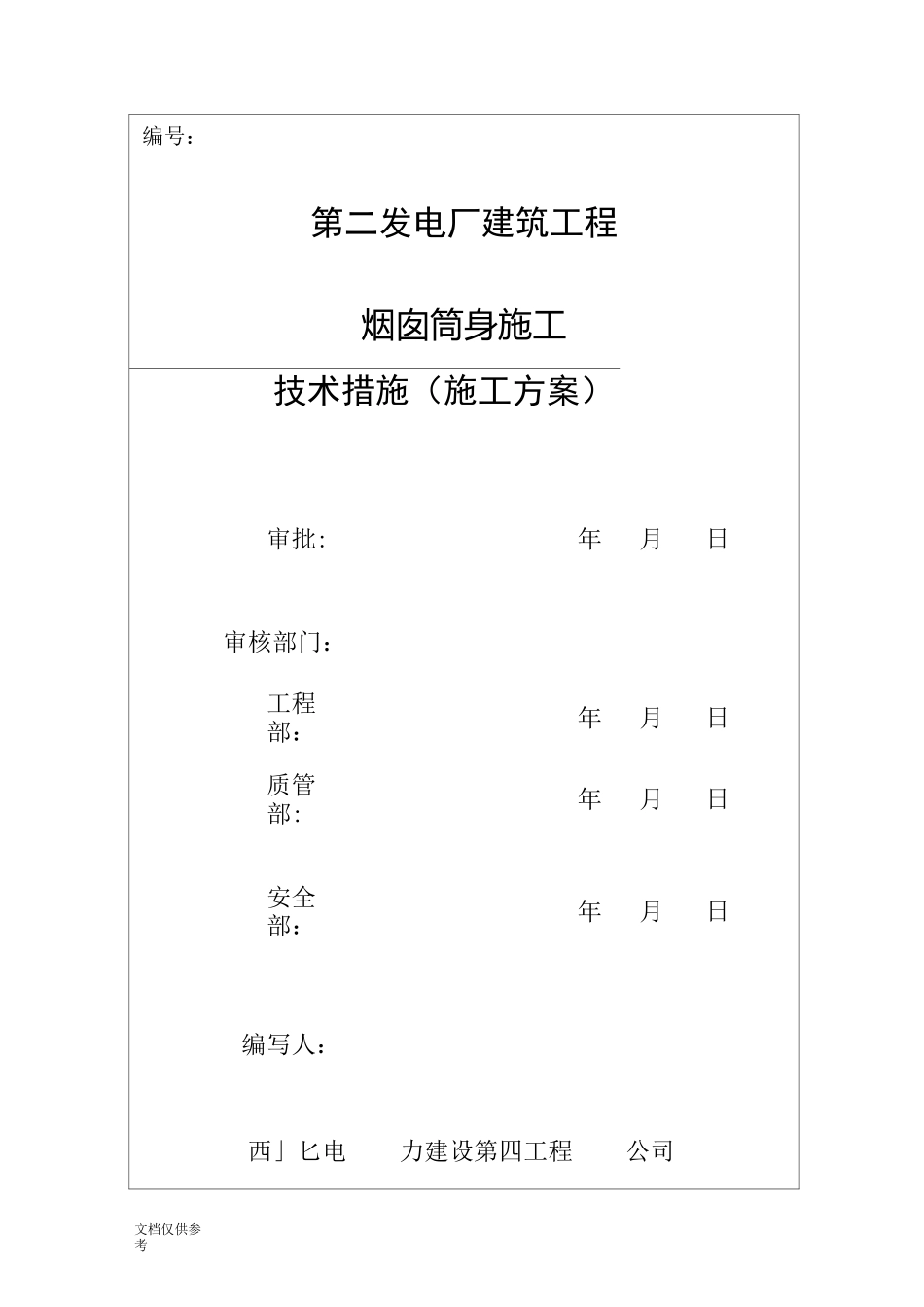

文档仅供参考编号：第二发电厂建筑工程烟囱筒身施工技术措施（施工方案）审批:年月日审核部门：工程部：年月日质管部:年月日安全部：年月日编写人：西」匕电力建设第四工程公司文档仅供参考目录1编制依据2页2工程概况及主要工程量2页3施工区域平面布置3页4施工准备4页5施工顺序及方法5页6质量标准17页7质量保证措施18页8安全措施20页9文明施工与环境保护措施26页10劳动力组织27页11施工材料、机具计划28页12施工进度计划29页附图1：施工区域平面布置附图2：电动提模组装图附图3：脚手架搭设、轨道平面布置图筒壁模板加图1编制依据1.1第二发电厂烟囱钢筋混凝土外筒施工图，图纸分册号60-F1081S-T0303011.2第二发电厂2X600MW机组工程土建专业施工组织设计文档仅供参考1.3第二发电厂土建工程项目管理计划1.4第二发电厂烟囱图纸会审纪要1.5《混凝土结构工程质量验收规范》GB50204-20021.6《烟囱工程施工及验收规范》GBJ78-851.7《钢筋机械连接通用技术规程》JGJ107-961.8《钢结构工程施工质量验收规范》GB50205-20011.9《电力建设施工及验收技术规范》（建筑工程篇SDJ69-87）1.10《建筑工程施工质量验收统一标准》GB50300-20011.11《电力建设安全工作规程》（DL5009.1-2002）1.12《电力建设安全健康与环境管理工作规定》。（国电公司发布2002-01-21实施）1.13《建筑施工高处作业安全技术规范》JGJ80-911.14西北电力建设第四工程公司《建筑工程质量通病防治措施》2工程概况及主要工程量第二发电厂烟囱为240/2①6.8m套筒式双管烟囱，按电厂坐标系，烟囱中心坐标A=815.60m，B=575.50m，±0.00m相当于绝对标高408.00米外筒为钢筋砼结构，高度233.0m,外筒▽25.0m以下以及^100.0m以上为直筒部分，▽ZS.Om以下筒壁外半径12.75m,壁厚700mm；▽100.0m以上筒壁外半径9.0m,壁厚在450mm〜300mm之间，壁厚随高度的增加而减少；烟囱外筒^25.0m〜▽100.0m段，筒壁外半径随高度的增加按5%的坡度减少，壁厚在600伽〜450伽之间变化。内管为钢管结构，高度文档仅供参考240.0m,内径6.8m烟囱内管、外筒夹层间▽25.0m、^60.0m、^100.0m、^140.0m、▽180.0m设有5层钢梁-格栅板检修平台；在夹层间^225.0m处设一层钢梁一钢筋砼板组合平台，用于钢内管的安装；在外筒顶部▽232.5m处设有封顶砼平台，钢内管伸出顶部平台7.5m；外筒每层平台处设有4个900™X1500伽采光窗；烟道接口尺寸7mX13.3m（宽X高），顶标高▽21.65m；烟囱底部设有两个5mX5m门洞，以供施工使用。烟囱外筒自^135.0m起向上涂刷红白相间航空色标，色带宽度21m，在夹层间门洞正对处设有一折返式上人钢扶梯外筒主要工程量C40砼：1200m3C35砼：2627m3C30砼：2435m3钢筋：〜560t3施工区域平面布置烟囱施工区域平面布置应结合周围建、构筑物的施工进度及厂区临建设施进行统筹安排，烟囱安全警戒区内建、构筑物在施工进度上应避开烟囱筒身施工工期，施工区域平面布置详见附图1烟囱零米筒壁外围30m区域范围内为施工安全警戒区，生产临建设施应布置在警戒区外。危险区域界线处应设围栅，并悬挂安全警示牌。危险区域内供施工人员、车辆进出烟囱使用的通道应搭设坚固的安全棚文档仅供参考盖，并设专职人员看守3.1施工电源施工电源由厂区配电室引入，用电负荷包括：电动升模提升机：2.2X24=53KVA直流电焊机：15X4=60KVA施工升降机：2X30=60KVA现场照明及办公用电：30KVA其它作业：30KVA合计：P=53+60+60+30+30=233KVA考虑到各种用电设备不会同时使用及供电的可靠性，取烟囱施工实际负荷为200KVA3.2施工水源烟囱施工水源由厂区临建水管网用4寸镀锌钢管引至蓄水池。蓄水池贮水量为8m3。用施工升降机将水运至烟囱施工平台上的储水桶，以供烟囱养护及其它用水要求4施工准备4.1人员配备根据项目部安排由106队负责烟囱筒身施工，计划投入劳动力约文档仅供参考80人参见劳动力组织表4.2主要材料配备参见施工材料、机具计划4.3开工条件4.3.1烟囱基础大体积砼测温养护结束，基础土方已回填至地面标高，质量符合要求4.3.2筒壁钢筋已由钢筋车间配制，满足烟囱施工4.3.3施工水、电源已按方案要求布置好4.3.4烟囱图纸已会审4.3.5施工人员已进行体检，全部合格；开工前进行安全...
