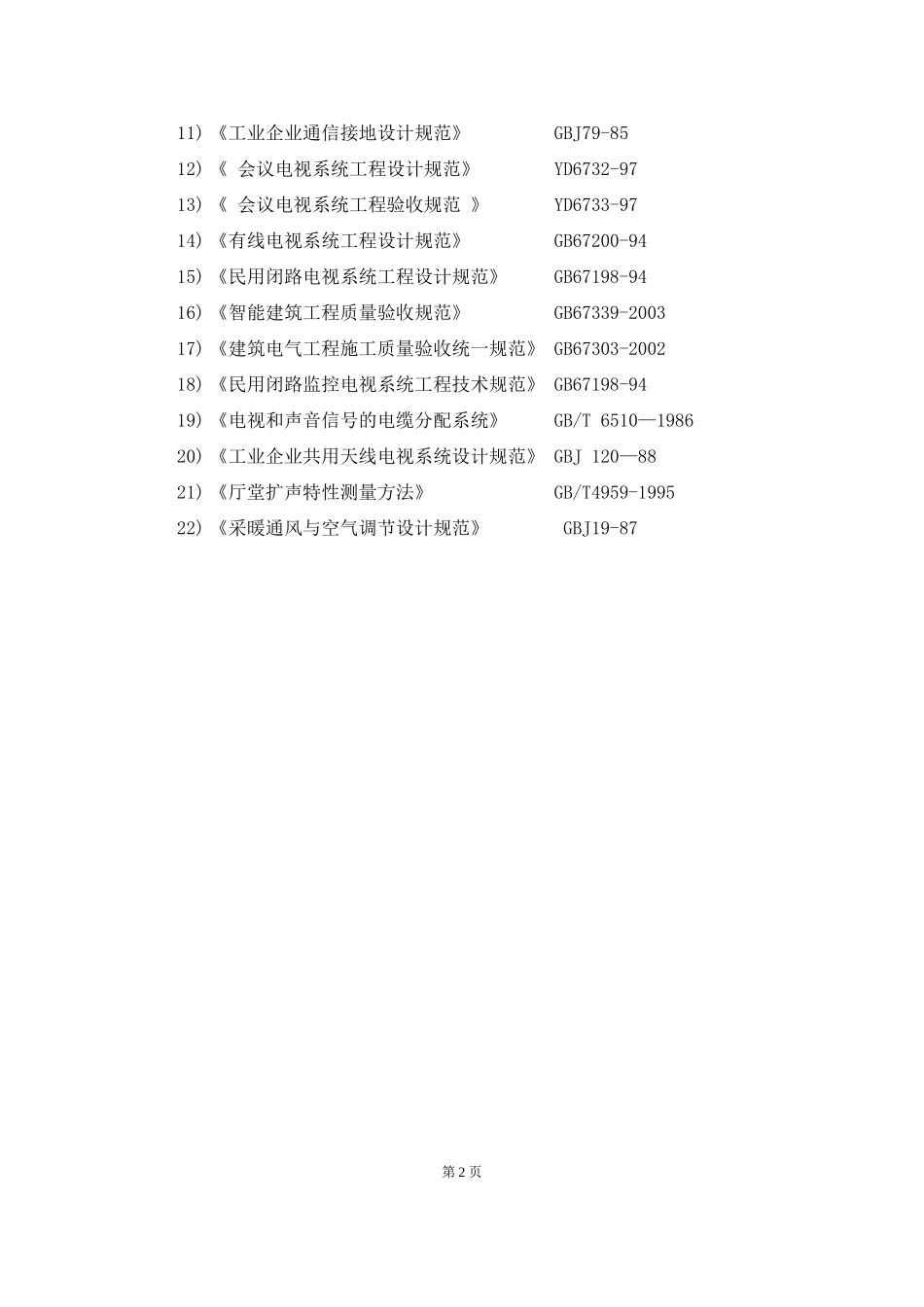

第1章系统概述1.1设计目标大屏幕拼接显示系统建设的总体目标是：系统充分考虑到先进性、可靠性、经济性、可扩充性、可维护及管理性等原则，建设一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的液晶大屏幕拼接系统，以满足中心大屏幕图像和数据显示的需求。在本次系统设计中，我公司根据客户需求，设计2行2列55英寸液晶屏拼接大屏显示方案。该方案结合目前最先进的图形处理技术，满足特殊行业用户的使用要求。1.2设计参照的技术规范和标准我公司为整套系统进行的总体设计及选用的设备均符合ISO（国际标准化组织）、IEC（国际电工委员会）、ITU-T（国际电信联盟）、IEEE（电气和电子工程师协会）、GB（国家标准委员会）、CCITT等行业标准，本系统设计遵照的主要技术规范及标准包括但不限于以下：1)《智能建筑设计标准》GB/T60314-20002)《计算机场地技术条件》GB2887-893)《工业企业通信接地设计规范》GBJ115-874)《电工电子产品基本产品试验规程，低温试验方法》GB2423.l5)《电工电子产品基本环境试验规程，高温试验方法》GB2421.26)《民用建筑电气设计规范》JGJ/T16-927)《工业企业通信设计规范》GBJ42-19818)《建筑物防雷设计规范》GB6057-949)《电工电子产品基本环境试验规程总则》GB24210)《电气装置安装工程施工及验收规范》GB11232-92第1页11)《工业企业通信接地设计规范》GBJ79-8512)《会议电视系统工程设计规范》YD6732-9713)《会议电视系统工程验收规范》YD6733-9714)《有线电视系统工程设计规范》GB67200-9415)《民用闭路电视系统工程设计规范》GB67198-9416)《智能建筑工程质量验收规范》GB67339-200317)《建筑电气工程施工质量验收统一规范》GB67303-200218)《民用闭路监控电视系统工程技术规范》GB67198-9419)《电视和声音信号的电缆分配系统》GB/T6510—198620)《工业企业共用天线电视系统设计规范》GBJ120—8821)《厅堂扩声特性测量方法》GB/T4959-199522)《采暖通风与空气调节设计规范》GBJ19-87第2页第2章详细设计2.1系统结构整个大屏系统可以分为以下几个部分：1）输入系统：海康威视的大屏显示系统支持各类型信号的接入，前端摄像机信号接入：模拟标清摄像机，高清数字摄像机，高清模拟摄像机，网络高清标清摄像机等。除接入远端摄像机之外，还能接入本地的VGA、BNC等模拟信号及DVI、HDMI等数字信号。满足用户所有信号类型的接入。电脑信号上墙：显示主机可通过接入视频综合管理一体机VGA输入板实现上墙显示，VGA输入板支持1600*1200、1920*1080等多种全高清分辨率输入，上墙时采用非压缩方式，在保证视频上墙显示质量的同时，满足客户实时性的要求，完美解决客户的高清电脑视频上墙需求。（为了保证输出效果，电脑显卡需支持4K分辨率）2）传输控制系统：前端信号接入之后通过光纤，网络等手段实现远距离传输。通过在控制主机上安装拼接控制软件，可实现对整个大屏显示系统的控制与操作，可实现上墙显示信号的选择与控制。3）输出系统：大屏显示系统支持BNC信号，VGA信号，DVI信号，HDMI信号等多种信号的接入显示，通过控制软件对已选择需要上墙显示的信号进行显示，通过视频综合平台可实现信号的全屏显示，任意分割，开窗漫游，图像叠加，任意组合显示，图像拉伸缩放等一系列功能。第3页2.2系统效果注：效果图仅供参考2.3系统优势2.3.1行业优势第4页海康威视多年来专注于投影拼接领域的技术研发和产品创新，针对客户需求提供完整解决方案和高品质产品，是行业内著名的LCD大屏显示系统专业制造商，具有丰富的项目实施经验和强大的研发能力，产品市场占有率居国内领先地位。2.3.2品牌优势海康威视是行业内优秀的安防解决方案提供商，具备从系统前端到后端所有产品的开发能力，在系统中根本不存在多家厂商设备兼容困难的问题，在系统的使用效果及使用寿命上达到最好，同时也避免了多个厂家设备所带来售后服务相互之间责任的推卸以及解决问题的效率。2.3.3LCD显示单元优势2.3.3.1工业级面板海康威视液晶拼接屏采用正规三星/LG厂家授权的工业级面板。面板采用直下式LED背光技术，使用寿命长，具有高分辨...
