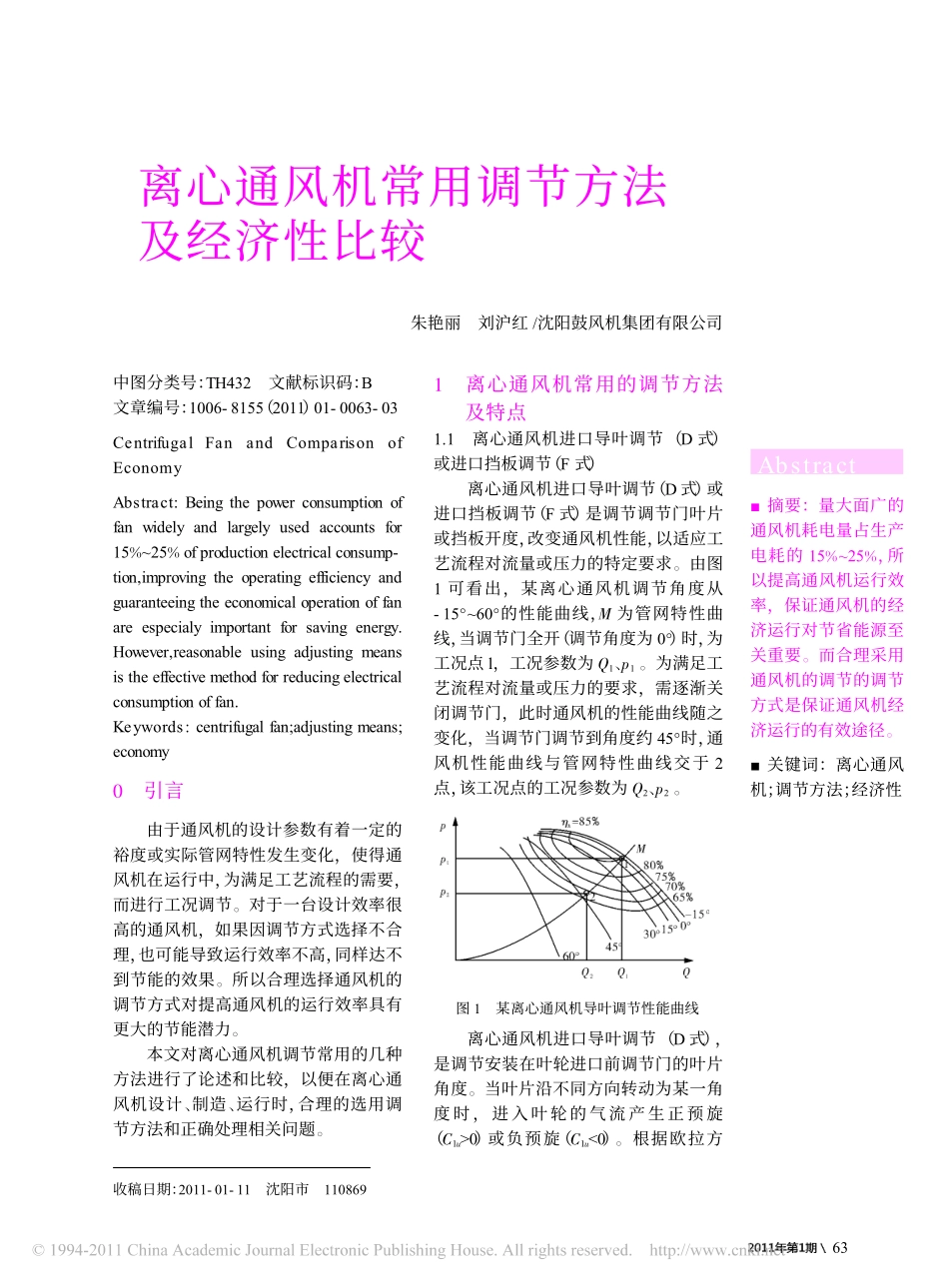

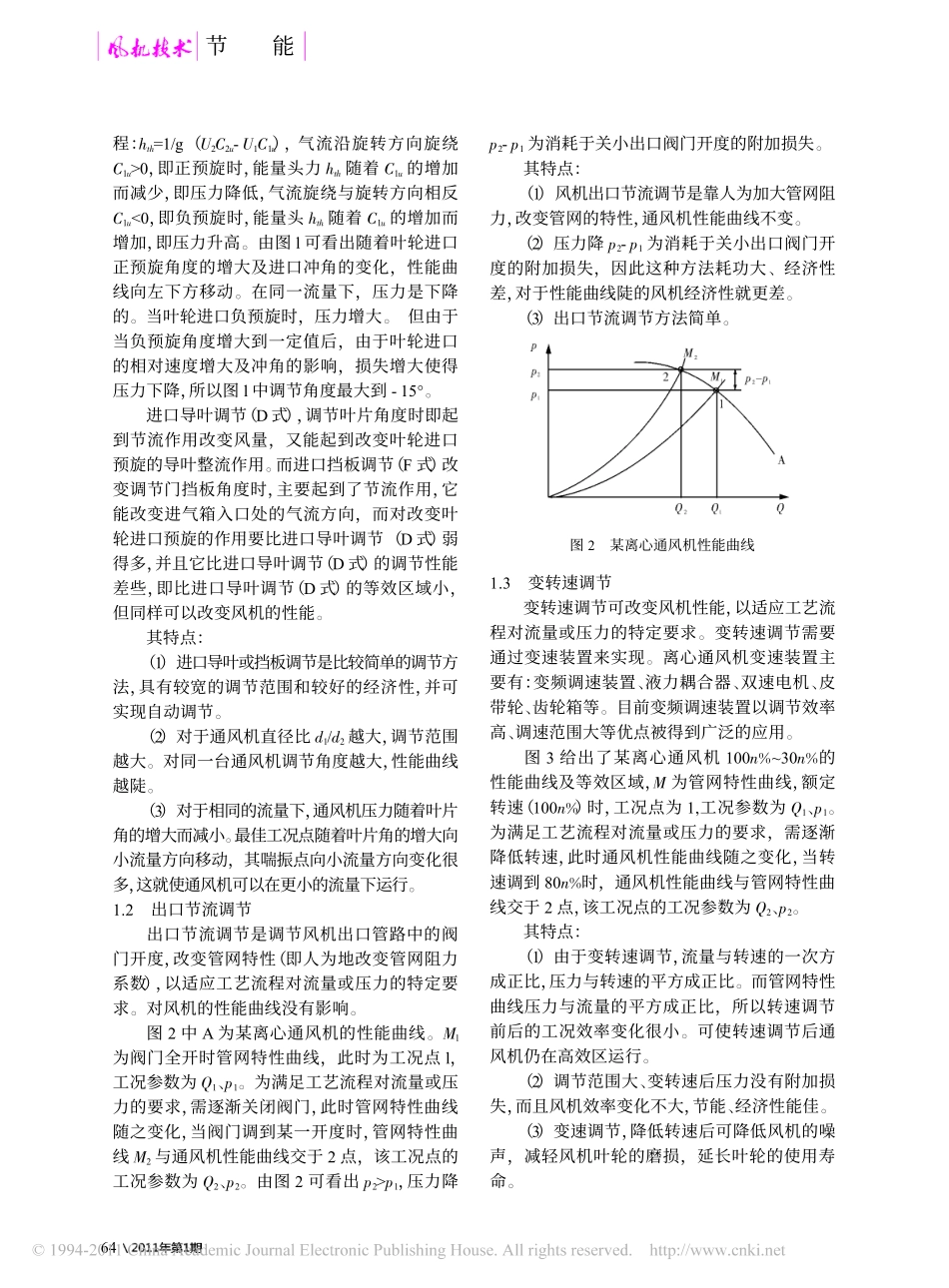

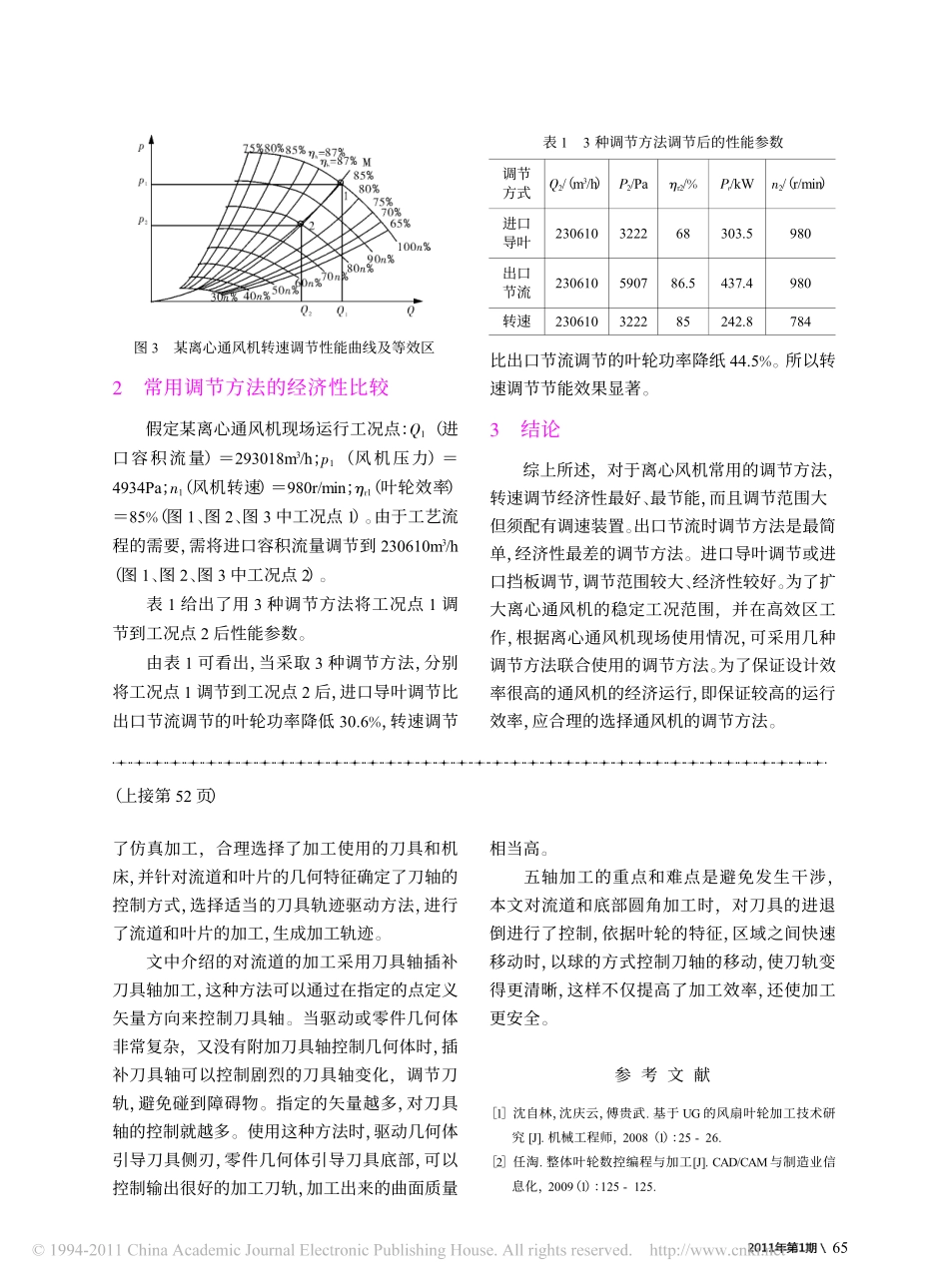

Abstract■摘要：量大面广的通风机耗电量占生产电耗的15%~25%，所以提高通风机运行效率，保证通风机的经济运行对节省能源至关重要。而合理采用通风机的调节的调节方式是保证通风机经济运行的有效途径。■关键词：离心通风机；调节方法；经济性离心通风机常用调节方法及经济性比较朱艳丽刘沪红/沈阳鼓风机集团有限公司中图分类号：TH432文献标识码：B文章编号：1006-8155（2011）01-0063-03CentrifugalFanandComparisonofEconomyAbstract:Beingthepowerconsumptionoffanwidelyandlargelyusedaccountsfor15%~25%ofproductionelectricalconsump-tion,improvingtheoperatingefficiencyandguaranteeingtheeconomicaloperationoffanareespecialyimportantforsavingenergy.However,reasonableusingadjustingmeansistheeffectivemethodforreducingelectricalconsumptionoffan.Keywords:centrifugalfan;adjustingmeans;economy0引言由于通风机的设计参数有着一定的裕度或实际管网特性发生变化，使得通风机在运行中，为满足工艺流程的需要，而进行工况调节。对于一台设计效率很高的通风机，如果因调节方式选择不合理，也可能导致运行效率不高，同样达不到节能的效果。所以合理选择通风机的调节方式对提高通风机的运行效率具有更大的节能潜力。本文对离心通风机调节常用的几种方法进行了论述和比较，以便在离心通风机设计、制造、运行时，合理的选用调节方法和正确处理相关问题。1离心通风机常用的调节方法及特点1.1离心通风机进口导叶调节（D式）或进口挡板调节（F式）离心通风机进口导叶调节（D式）或进口挡板调节（F式）是调节调节门叶片或挡板开度，改变通风机性能，以适应工艺流程对流量或压力的特定要求。由图1可看出，某离心通风机调节角度从-15°~60°的性能曲线，M为管网特性曲线，当调节门全开（调节角度为0°）时，为工况点l，工况参数为Q1、p1。为满足工艺流程对流量或压力的要求，需逐渐关闭调节门，此时通风机的性能曲线随之变化，当调节门调节到角度约45°时，通风机性能曲线与管网特性曲线交于2点，该工况点的工况参数为Q2、p2。离心通风机进口导叶调节（D式），是调节安装在叶轮进口前调节门的叶片角度。当叶片沿不同方向转动为某一角度时，进入叶轮的气流产生正预旋（C1u>0）或负预旋（C1u<0）。根据欧拉方收稿日期：2011-01-11沈阳市110869图1某离心通风机导叶调节性能曲线63程：hth=1/g（U2C2u-U1C1u），气流沿旋转方向旋绕C1u>0，即正预旋时，能量头力hth随着C1u的增加而减少，即压力降低，气流旋绕与旋转方向相反C1u<0，即负预旋时，能量头hth随着C1u的增加而增加，即压力升高。由图l可看出随着叶轮进口正预旋角度的增大及进口冲角的变化，性能曲线向左下方移动。在同一流量下，压力是下降的。当叶轮进口负预旋时，压力增大。但由于当负预旋角度增大到一定值后，由于叶轮进口的相对速度增大及冲角的影响，损失增大使得压力下降，所以图l中调节角度最大到-15°。进口导叶调节（D式），调节叶片角度时即起到节流作用改变风量，又能起到改变叶轮进口预旋的导叶整流作用。而进口挡板调节（F式）改变调节门挡板角度时，主要起到了节流作用，它能改变进气箱入口处的气流方向，而对改变叶轮进口预旋的作用要比进口导叶调节（D式）弱得多，并且它比进口导叶调节（D式）的调节性能差些，即比进口导叶调节（D式）的等效区域小，但同样可以改变风机的性能。其特点：（1）进口导叶或挡板调节是比较简单的调节方法，具有较宽的调节范围和较好的经济性，并可实现自动调节。（2）对于通风机直径比d1/d2越大，调节范围越大。对同一台通风机调节角度越大，性能曲线越陡。（3）对于相同的流量下，通风机压力随着叶片角的增大而减小。最佳工况点随着叶片角的增大向小流量方向移动，其喘振点向小流量方向变化很多，这就使通风机可以在更小的流量下运行。1.2出口节流调节出口节流调节是调节风机出口管路中的阀门开度，改变管网特性（即人为地改变管网阻力系数），以适应工艺流程对流量或压力的特定要求。对风机的性能曲线没有影响。图2中A为某离心通风机的性能曲线。Ml为阀门全开时管网特性曲...
