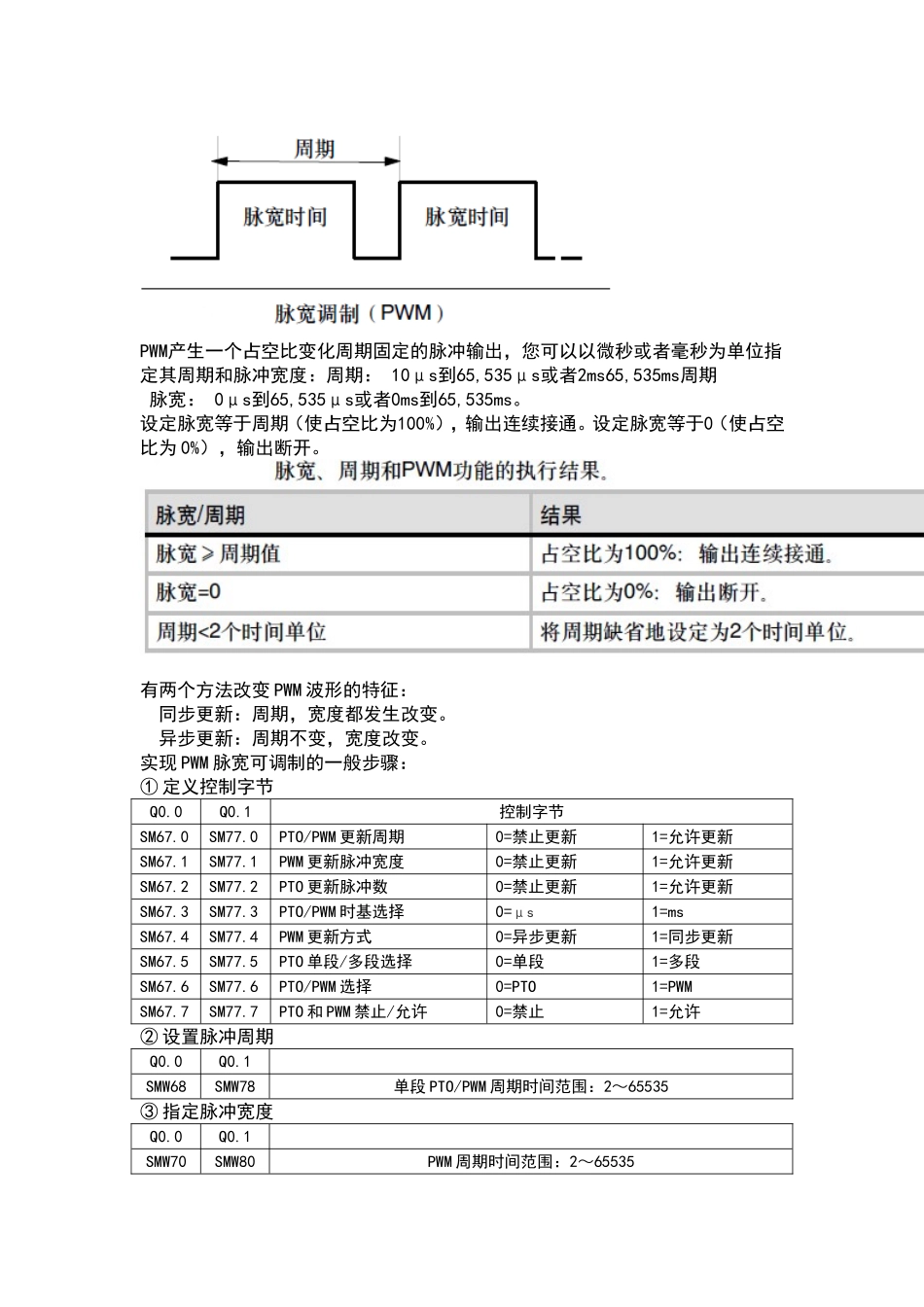

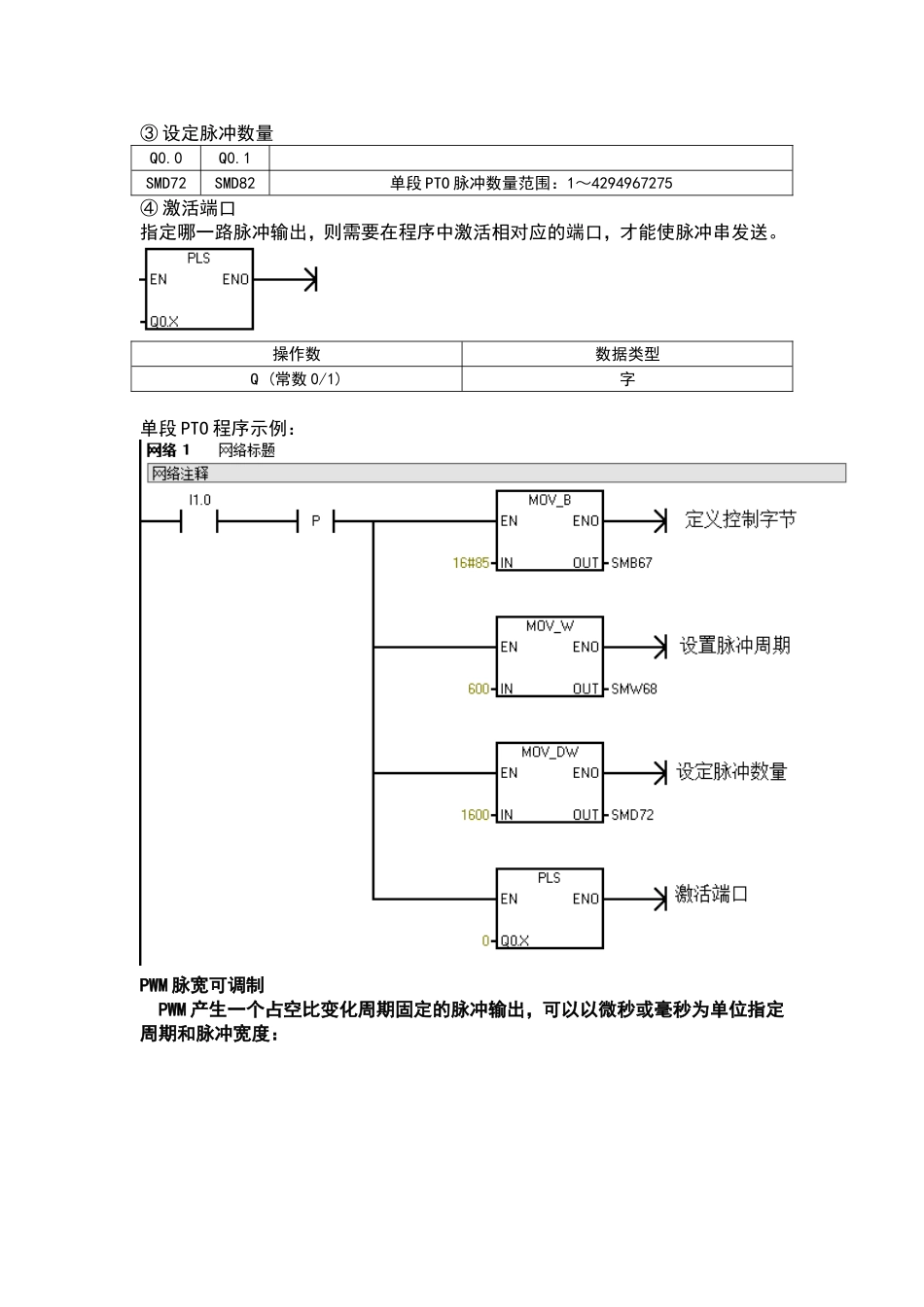

脉冲输出S7-200有两个PTO/PWM发生器（脉冲串输出/脉宽调制），它们可以产生一个高速脉冲串或者一个脉宽调制波形，分别是高速输出Q0.0和Q0.1。PTO提供一个指定脉冲数量的方波输出（50%占空比）。PTO可以产生单段脉冲串或者多段脉冲串（使用脉冲包络）。PWM可输出周期固定但占空比可变的脉冲。以指定频率（周期）启动后，PWM持续输出。脉冲宽度根据所需的控制控制要求进行变化。占空比可以表示为周期的一个百分比或者对应于脉冲宽度的一个时间值。脉冲宽度可以从0%（无脉冲，一直为低电平）变化到100%（无脉冲，一直为高电平）。由于PWM输出可以从0%变化到100%，在很多情况下，它可以提供类似于模拟量输出的数字量输出。单段PTO(脉冲串输出)PTO按照给定的脉冲个数和周期输出一串方波（占空比50%）。PTO可以产生单段脉冲串或者多段脉冲串(使用脉冲包络)。可以指定脉冲数和周期（以微秒或毫秒为增加量），但必须设定脉冲数量。PTO波形示意图：实现单段PTO的一般步骤：①定义控制字节Q0.0Q0.1控制字节SM67.0SM77.0PTO/PWM更新周期0=禁止更新1=允许更新SM67.1SM77.1PWM更新脉冲宽度0=禁止更新1=允许更新SM67.2SM77.2PTO更新脉冲数0=禁止更新1=允许更新SM67.3SM77.3PTO/PWM时基选择0=μs1=msSM67.4SM77.4PWM更新方式0=异步更新1=同步更新SM67.5SM77.5PTO单段/多段选择0=单段1=多段SM67.6SM77.6PTO/PWM选择0=PTO1=PWMSM67.7SM77.7PTO和PWM禁止/允许0=禁止1=允许②设置脉冲周期Q0.0Q0.1SMW68SMW78单段PTO/PWM周期时间范围：2～65535③设定脉冲数量Q0.0Q0.1SMD72SMD82单段PTO脉冲数量范围：1～4294967275④激活端口指定哪一路脉冲输出，则需要在程序中激活相对应的端口，才能使脉冲串发送。操作数数据类型Q(常数0/1)字单段PTO程序示例：PWM脉宽可调制PWM产生一个占空比变化周期固定的脉冲输出，可以以微秒或毫秒为单位指定周期和脉冲宽度：PWM产生一个占空比变化周期固定的脉冲输出，您可以以微秒或者毫秒为单位指定其周期和脉冲宽度：周期：10μs到65,535μs或者2ms65,535ms周期脉宽：0μs到65,535μs或者0ms到65,535ms。设定脉宽等于周期（使占空比为100%），输出连续接通。设定脉宽等于0（使占空比为0%），输出断开。有两个方法改变PWM波形的特征：同步更新：周期，宽度都发生改变。异步更新：周期不变，宽度改变。实现PWM脉宽可调制的一般步骤：①定义控制字节Q0.0Q0.1控制字节SM67.0SM77.0PTO/PWM更新周期0=禁止更新1=允许更新SM67.1SM77.1PWM更新脉冲宽度0=禁止更新1=允许更新SM67.2SM77.2PTO更新脉冲数0=禁止更新1=允许更新SM67.3SM77.3PTO/PWM时基选择0=μs1=msSM67.4SM77.4PWM更新方式0=异步更新1=同步更新SM67.5SM77.5PTO单段/多段选择0=单段1=多段SM67.6SM77.6PTO/PWM选择0=PTO1=PWMSM67.7SM77.7PTO和PWM禁止/允许0=禁止1=允许②设置脉冲周期Q0.0Q0.1SMW68SMW78单段PTO/PWM周期时间范围：2～65535③指定脉冲宽度Q0.0Q0.1SMW70SMW80PWM周期时间范围：2～65535④激活端口指定哪一路脉冲输出，则需要在程序中激活相对应的端口，才能使脉冲串发送。PWM脉宽可调制程序示例：多段PTO（使用脉冲包络）使用脉冲包络的PTO来控制一台步进电机，实现一个简单的加速、匀速和减速过程或者一个由最多255段包络组成的复杂过程，而其中每一段包络都是加速、匀速和减速的操作。实现多段PTO的一般步骤：①定义控制字节Q0.0Q0.1控制字节SM67.0SM77.0PTO/PWM更新周期0=禁止更新1=允许更新SM67.1SM77.1PWM更新脉冲宽度0=禁止更新1=允许更新SM67.2SM77.2PTO更新脉冲数0=禁止更新1=允许更新SM67.3SM77.3PTO/PWM时基选择0=μs1=msSM67.4SM77.4PWM更新方式0=异步更新1=同步更新SM67.5SM77.5PTO单段/多段选择0=单段1=多段SM67.6SM77.6PTO/PWM选择0=PTO1=PWMSM67.7SM77.7PTO和PWM禁止/允许0=禁止1=允许②指定多段轮廓表首地址指定多段轮廓表首地址的方式是将一个常数值存放到指定的寄存器，系统默认为V区域（数据存储区）的字节类型。Q0.0Q0.1SMW168SMW178轮廓表解释：轮廓表字节地址偏移轮廓段解释0总段数多段PTO总段数（1-255）1第一段该段初始周期（2-65535）3脉冲周期增量（-32768-+32767）5该段脉冲总数...
