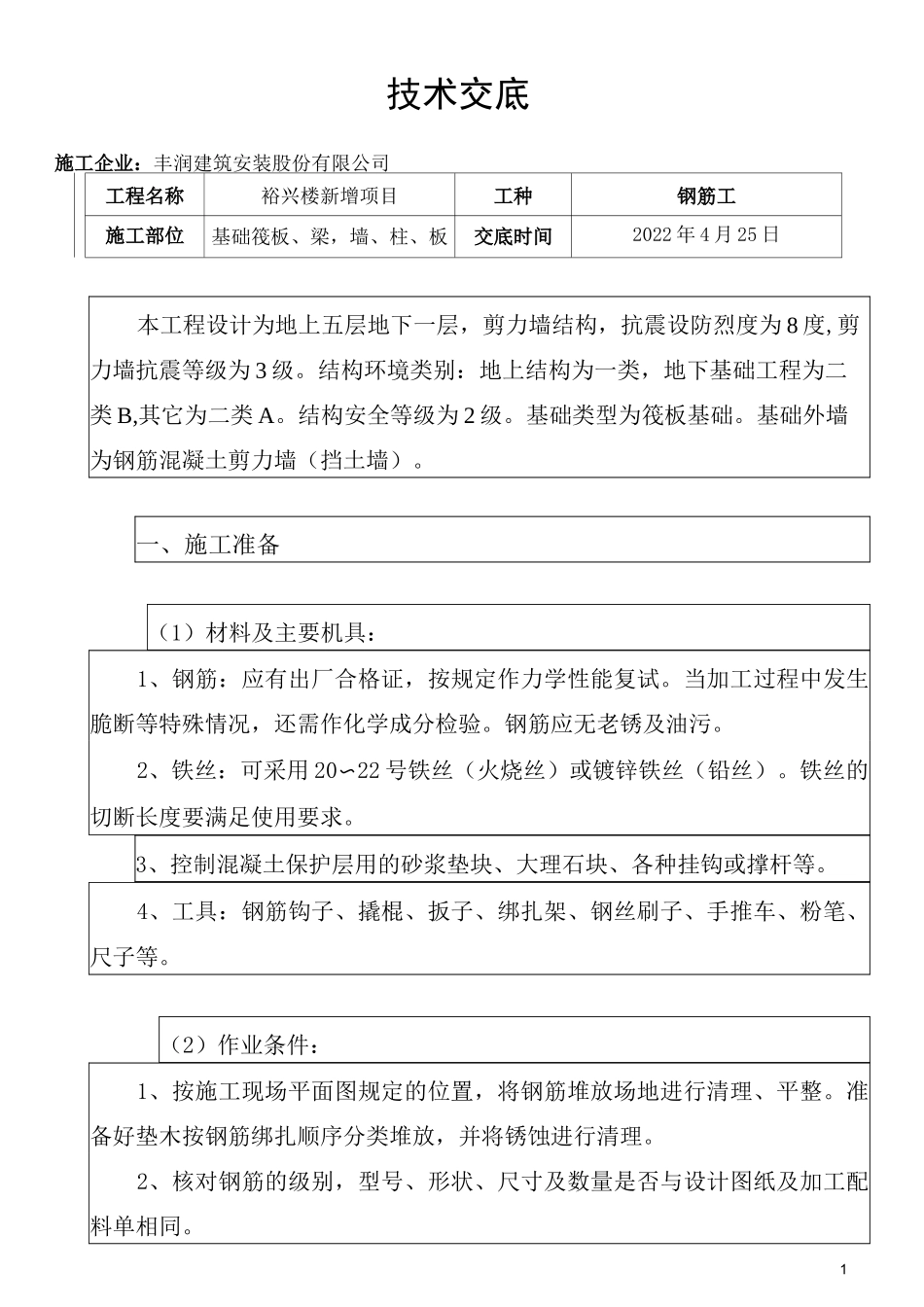

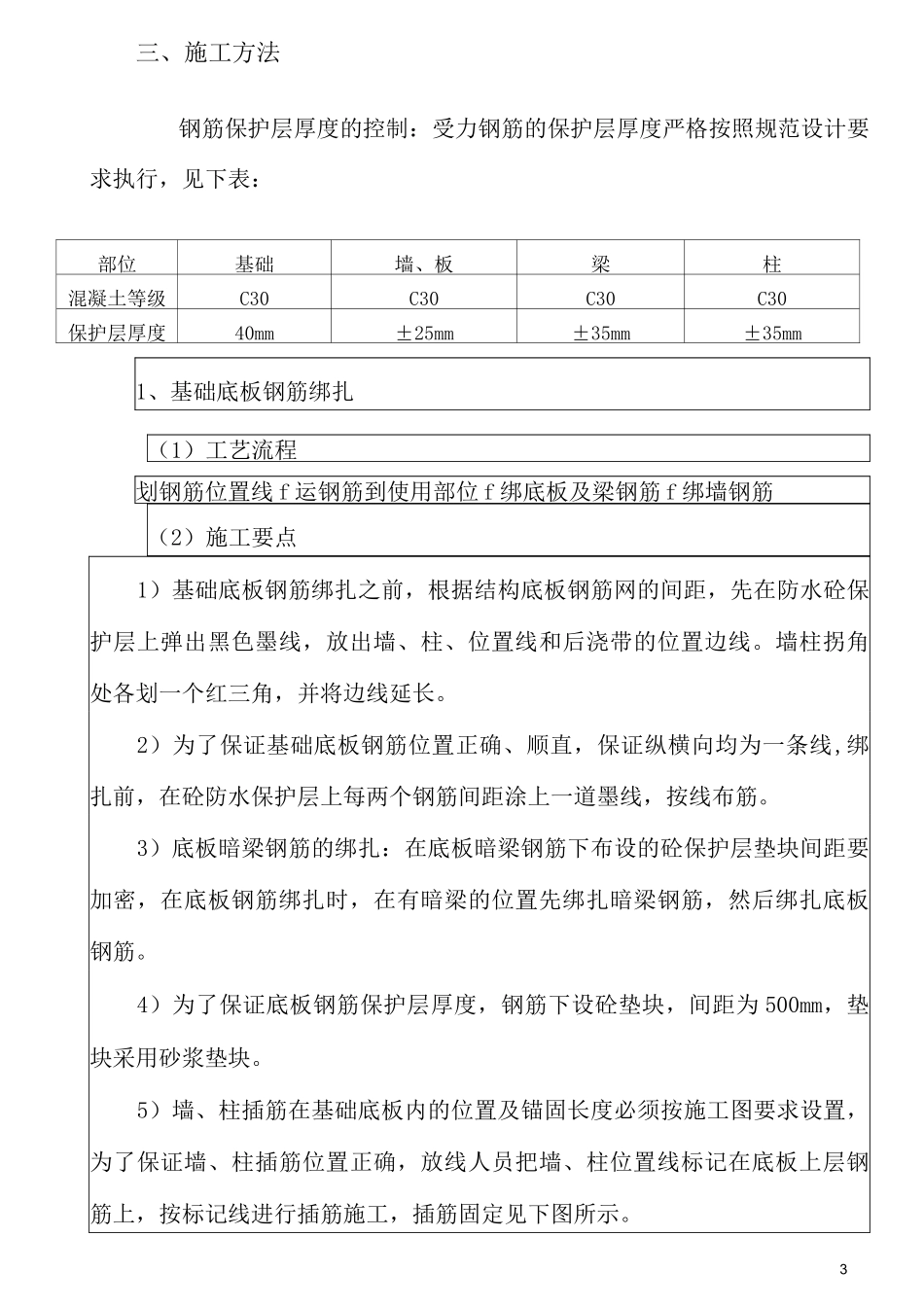

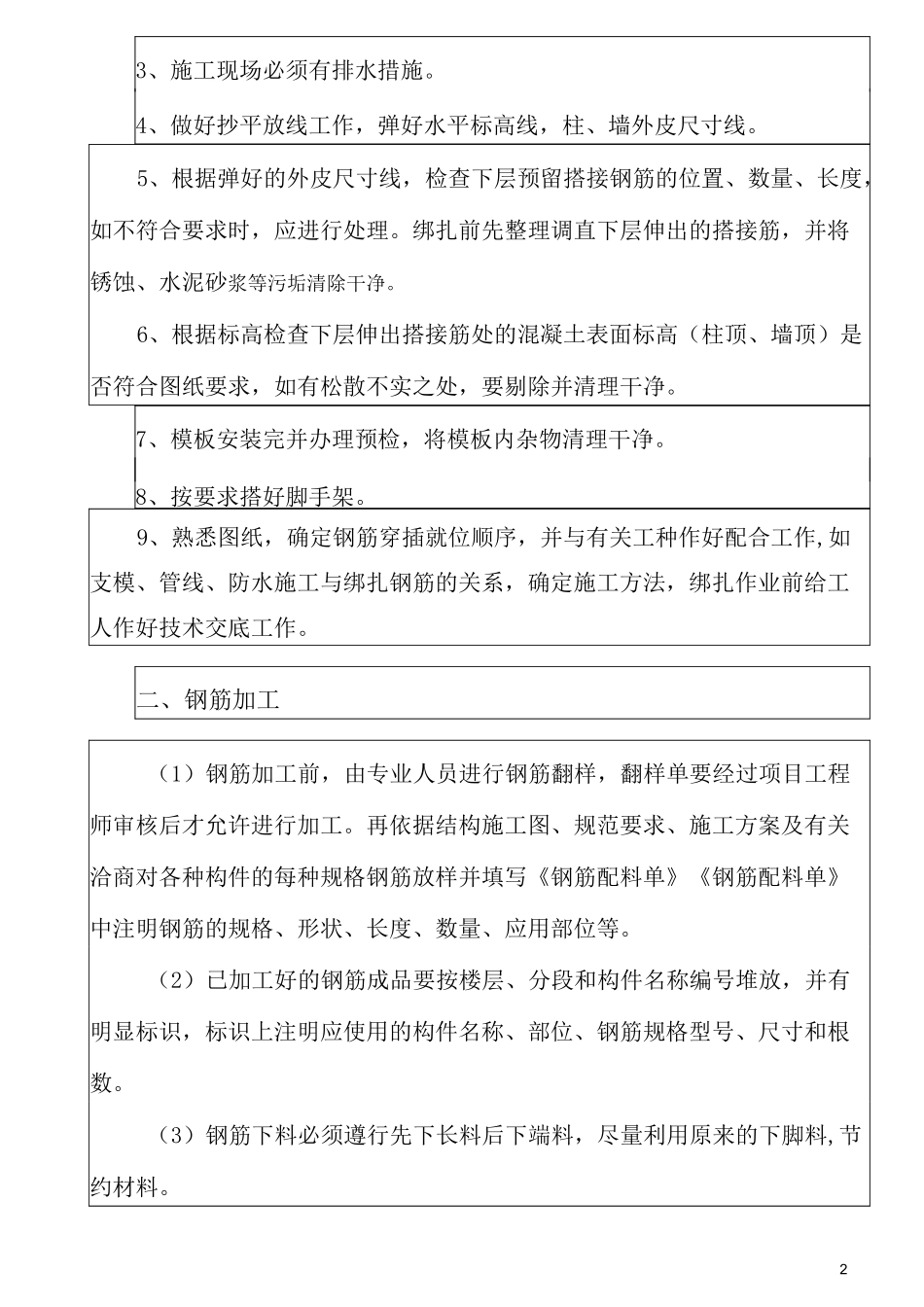

1技术交底施工企业：丰润建筑安装股份有限公司工程名称裕兴楼新增项目工种钢筋工施工部位基础筏板、梁，墙、柱、板交底时间2022年4月25日本工程设计为地上五层地下一层，剪力墙结构，抗震设防烈度为8度,剪力墙抗震等级为3级。结构环境类别：地上结构为一类，地下基础工程为二类B,其它为二类A。结构安全等级为2级。基础类型为筏板基础。基础外墙为钢筋混凝土剪力墙（挡土墙）。一、施工准备（1）材料及主要机具：1、钢筋：应有出厂合格证，按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。2、铁丝：可采用20〜22号铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝的切断长度要满足使用要求。3、控制混凝土保护层用的砂浆垫块、大理石块、各种挂钩或撑杆等。4、工具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。（2）作业条件：1、按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。准备好垫木按钢筋绑扎顺序分类堆放，并将锈蚀进行清理。2、核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。23、施工现场必须有排水措施。4、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。5、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。6、根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。7、模板安装完并办理预检，将模板内杂物清理干净。8、按要求搭好脚手架。9、熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作,如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，绑扎作业前给工人作好技术交底工作。二、钢筋加工（1）钢筋加工前，由专业人员进行钢筋翻样，翻样单要经过项目工程师审核后才允许进行加工。再依据结构施工图、规范要求、施工方案及有关洽商对各种构件的每种规格钢筋放样并填写《钢筋配料单》《钢筋配料单》中注明钢筋的规格、形状、长度、数量、应用部位等。（2）已加工好的钢筋成品要按楼层、分段和构件名称编号堆放，并有明显标识，标识上注明应使用的构件名称、部位、钢筋规格型号、尺寸和根数。（3）钢筋下料必须遵行先下长料后下端料，尽量利用原来的下脚料,节约材料。3三、施工方法钢筋保护层厚度的控制：受力钢筋的保护层厚度严格按照规范设计要求执行，见下表：部位基础墙、板梁柱混凝土等级C30C30C30C30保护层厚度40mm±25mm±35mm±35mm1、基础底板钢筋绑扎（1）工艺流程划钢筋位置线f运钢筋到使用部位f绑底板及梁钢筋f绑墙钢筋（2）施工要点1）基础底板钢筋绑扎之前，根据结构底板钢筋网的间距，先在防水砼保护层上弹出黑色墨线，放出墙、柱、位置线和后浇带的位置边线。墙柱拐角处各划一个红三角，并将边线延长。2）为了保证基础底板钢筋位置正确、顺直，保证纵横向均为一条线,绑扎前，在砼防水保护层上每两个钢筋间距涂上一道墨线，按线布筋。3）底板暗梁钢筋的绑扎：在底板暗梁钢筋下布设的砼保护层垫块间距要加密，在底板钢筋绑扎时，在有暗梁的位置先绑扎暗梁钢筋，然后绑扎底板钢筋。4）为了保证底板钢筋保护层厚度，钢筋下设砼垫块，间距为500mm，垫块采用砂浆垫块。5）墙、柱插筋在基础底板内的位置及锚固长度必须按施工图要求设置，为了保证墙、柱插筋位置正确，放线人员把墙、柱位置线标记在底板上层钢筋上，按标记线进行插筋施工，插筋固定见下图所示。4底板筋平面图剖面图6）为了防止插筋位移，把墙插筋与底板钢筋绑扎并与附加定位筋点焊。为保证墙筋保护层厚度，根据墙身厚度设置用ei2钢筋焊成字型卡件，作为钢筋网限位，柱筋按要求设置后，在其上口增设一道限位箍。7）墙、柱筋插完后，除检查其位置外，用线坠（2kg）检查其垂直度,并拉通线校正，确保竖向筋在同一直线上。防止倾斜、扭转、偏位。8）底板、墙、柱钢筋接头位置要符合设计要求。底板后浇带跨不设接头。增设加强筋。9）为了防止墙柱插筋在浇筑砼时移位，现场派钢筋工专...
