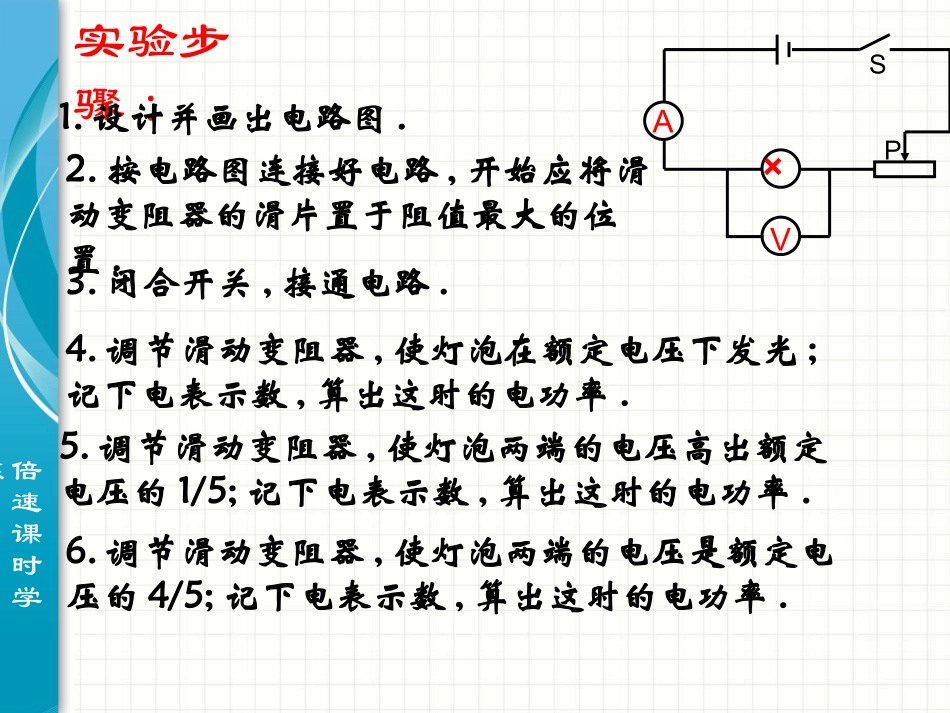

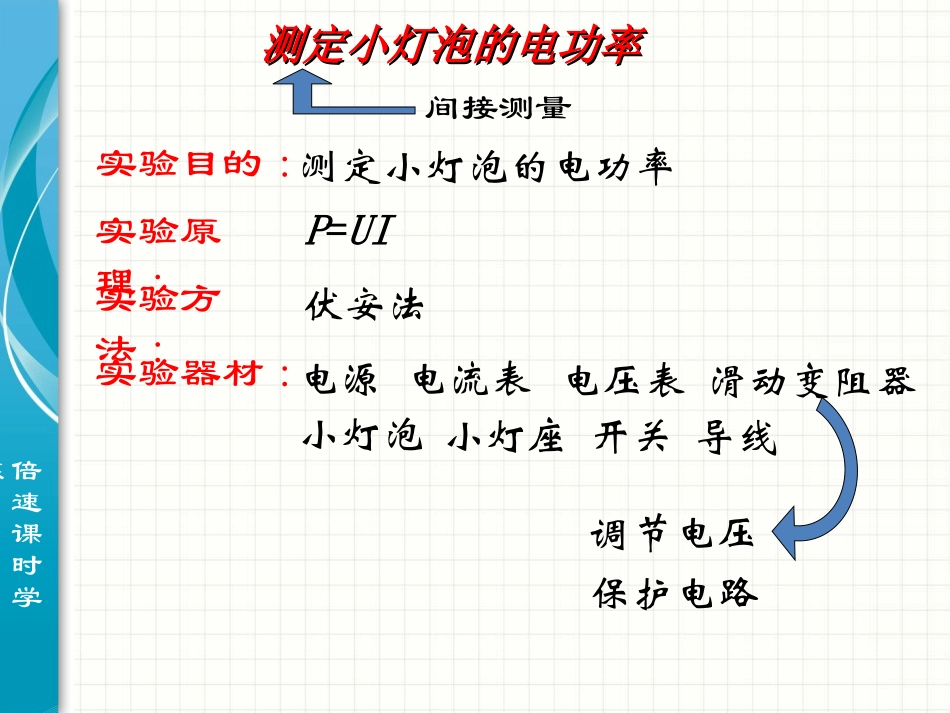

倍速课时学练测定小灯泡的电功率倍速课时学练测定小灯泡的电功率测定小灯泡的电功率实验目的:测定小灯泡的电功率实验原理:P=UI实验器材:电源电流表电压表滑动变阻器小灯泡开关小灯座导线实验方法:伏安法调节电压间接测量保护电路倍速课时学练2.按电路图连接好电路,开始应将滑动变阻器的滑片置于阻值最大的位置.3.闭合开关,接通电路.4.调节滑动变阻器,使灯泡在额定电压下发光;记下电表示数,算出这时的电功率.5.调节滑动变阻器,使灯泡两端的电压高出额定电压的1/5;记下电表示数,算出这时的电功率.6.调节滑动变阻器,使灯泡两端的电压是额定电压的4/5;记下电表示数,算出这时的电功率.实验步骤:1.设计并画出电路图.VA×SP倍速课时学练实验次序小灯泡两端的电压U/V通过灯丝的电流I/A灯泡亮度灯泡的电功率P/W123实验表格实验结论：U实=U额U实>U额U实P额P实
