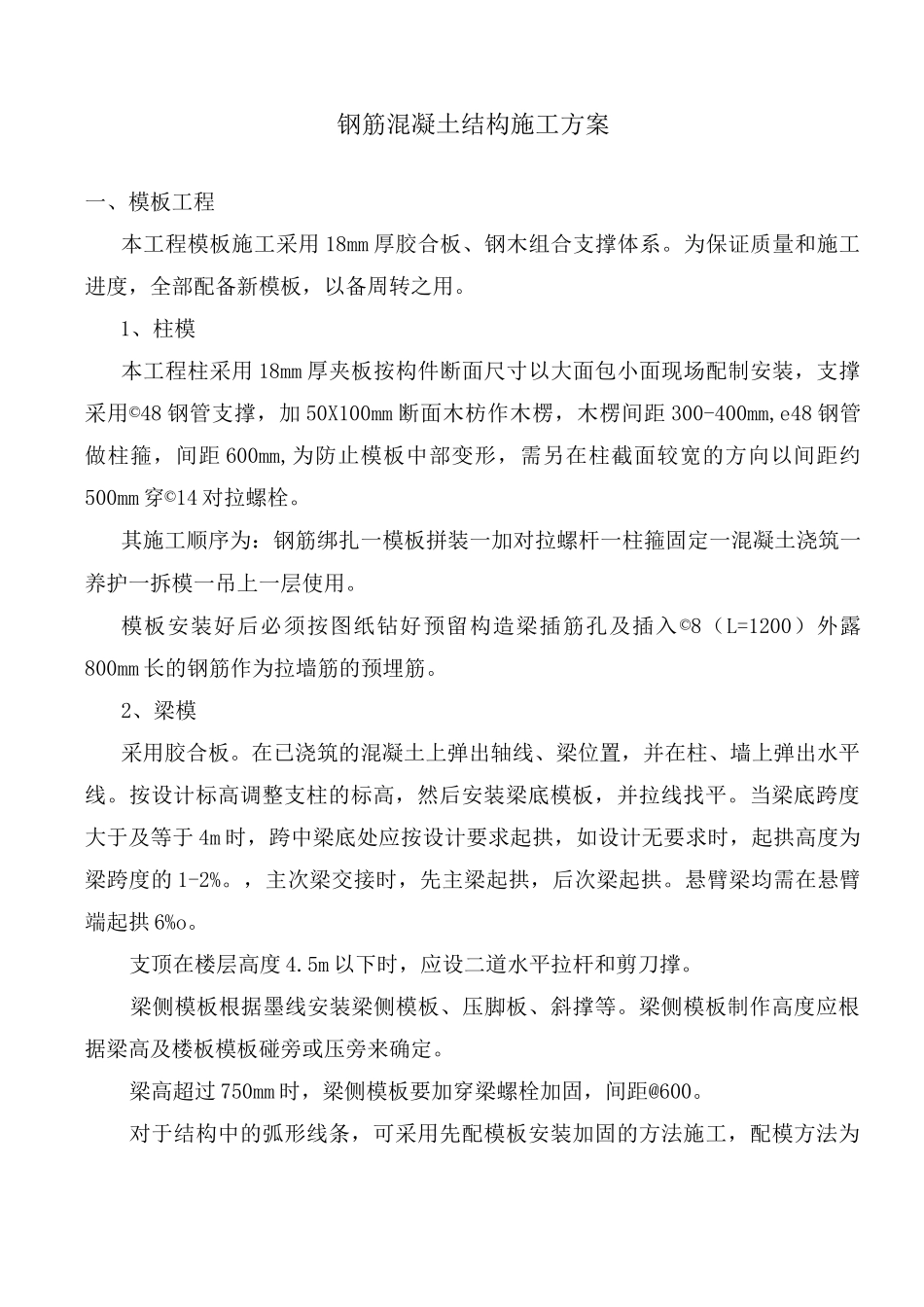

钢筋混凝土结构施工方案一、模板工程本工程模板施工采用18mm厚胶合板、钢木组合支撑体系。为保证质量和施工进度，全部配备新模板，以备周转之用。1、柱模本工程柱采用18mm厚夹板按构件断面尺寸以大面包小面现场配制安装，支撑采用©48钢管支撑，加50X100mm断面木枋作木楞，木楞间距300-400mm,e48钢管做柱箍，间距600mm,为防止模板中部变形，需另在柱截面较宽的方向以间距约500mm穿©14对拉螺栓。其施工顺序为：钢筋绑扎一模板拼装一加对拉螺杆一柱箍固定一混凝土浇筑一养护一拆模一吊上一层使用。模板安装好后必须按图纸钻好预留构造梁插筋孔及插入©8（L=1200）外露800mm长的钢筋作为拉墙筋的预埋筋。2、梁模采用胶合板。在已浇筑的混凝土上弹出轴线、梁位置，并在柱、墙上弹出水平线。按设计标高调整支柱的标高，然后安装梁底模板，并拉线找平。当梁底跨度大于及等于4m时，跨中梁底处应按设计要求起拱，如设计无要求时，起拱高度为梁跨度的1-2%。，主次梁交接时，先主梁起拱，后次梁起拱。悬臂梁均需在悬臂端起拱6%o。支顶在楼层高度4.5m以下时，应设二道水平拉杆和剪刀撑。梁侧模板根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁来确定。梁高超过750mm时，梁侧模板要加穿梁螺栓加固，间距@600。对于结构中的弧形线条，可采用先配模板安装加固的方法施工，配模方法为将弧形线条划分为若干小段，每段均用小宽度板条拼成设计形状，再在模板面钉一层镀锌铁皮，然后将配好的各小段模板运至现场拼在一起，并与其它模板合并加固。3、模板的拆除1）柱模板及梁侧模必须在平台、梁混凝土浇筑48h后方可拆除。2）bW2.0m的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的50%时方可拆除；2.0〈bW8.0m之间的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的75%时方可拆除；b〉8.0m的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的100%时方可拆除（即28天后）；如果上一层的梁板混凝土未施工，则该层的梁板底模拆除后应加支撑回顶。3）跨度W8.0m的梁，必须在混凝土试块常规养护达到设计混凝土强度标准值的75%时方可拆除；跨度〉8.0m的梁，必须在混凝土试块常规养护达到设计混凝土强度标准值的100%时方可拆除（即28天后）。4）所有悬挑构件均须在混凝土试块常规养护达到设计混凝土强度标准值的100%时方可拆除（即28天后）底模。5）已经拆除模板及其支撑的结构，在混凝土达到设计强度以后，才允许承受计算荷载，施工中严禁堆放过量的建筑材料。二、钢筋工程1、钢筋制作钢筋加工制作时，要将钢筋加工下料表与设计图复核，检查下料表是否有误和遗漏，对每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。施工中如需要钢筋代换时，必须先充分了解设计意图和代换材料性能，严格遵守现行钢筋混凝土设计、施工规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代换，须征得设计单位同意，并有书面通知时方可代换。钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。钢筋调直可用机械或人工调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5％。钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。钢筋弯钩或弯曲：①钢筋弯钩钢筋弯钩有三种形式，分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后，弯曲处内皮收缩，外皮延伸，轴线长度不变，弯曲处形成圆弧，弯起后尺寸不大于下料尺寸，应考虑弯曲调整值。钢筋弯心直径为2.5d,平直部分为3d。钢筋弯钩增加长度的理论计算值：对装半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。②弯起钢筋弯起钢筋中间部位弯折处的弯曲直径D，不小于钢筋直径的5倍。③箍筋箍筋的末端应作弯钩，弯钩形式为135°，10d长度。箍筋调整值，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸而定。④钢筋下料长度应根据构件尺寸、混凝...
