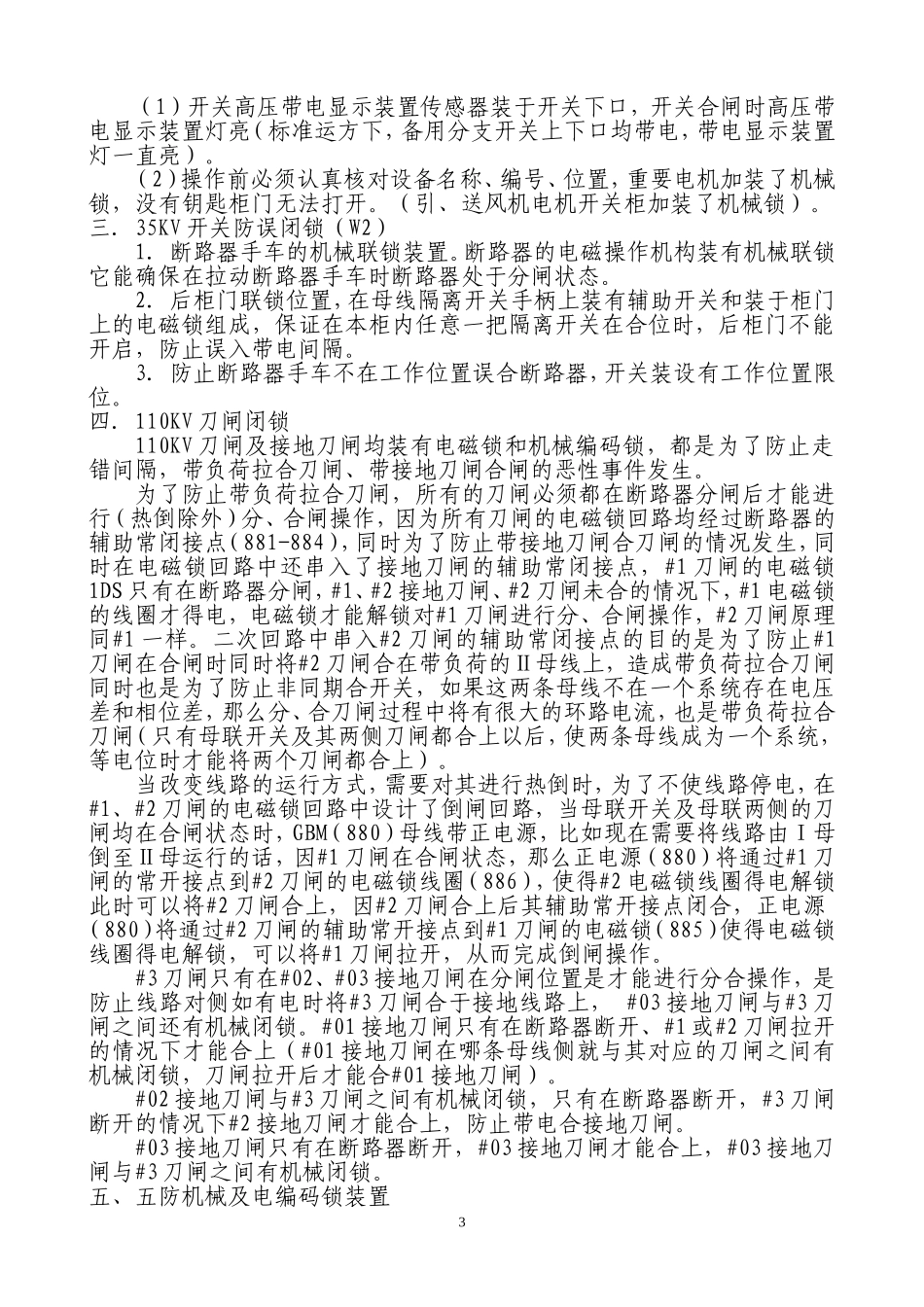

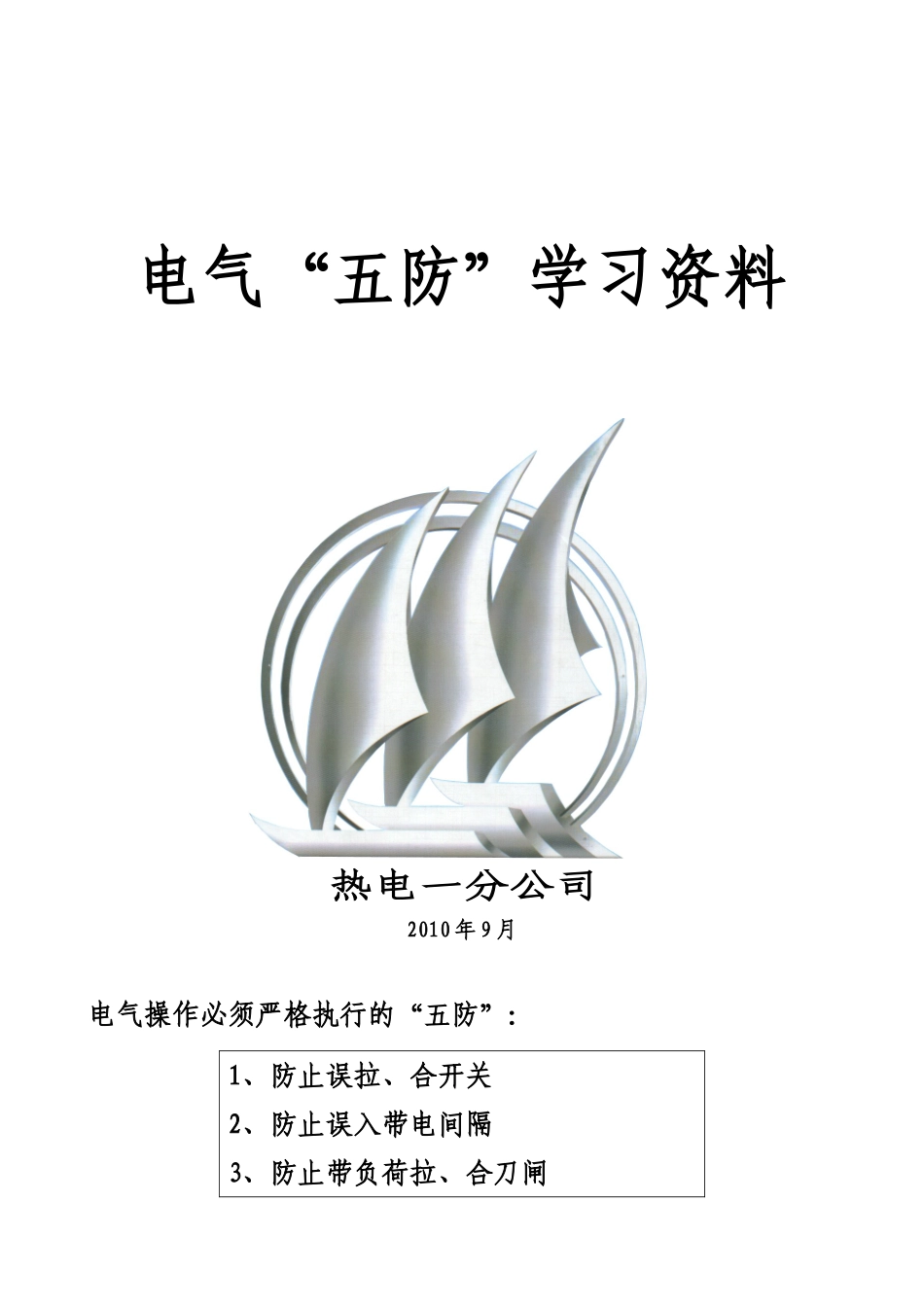

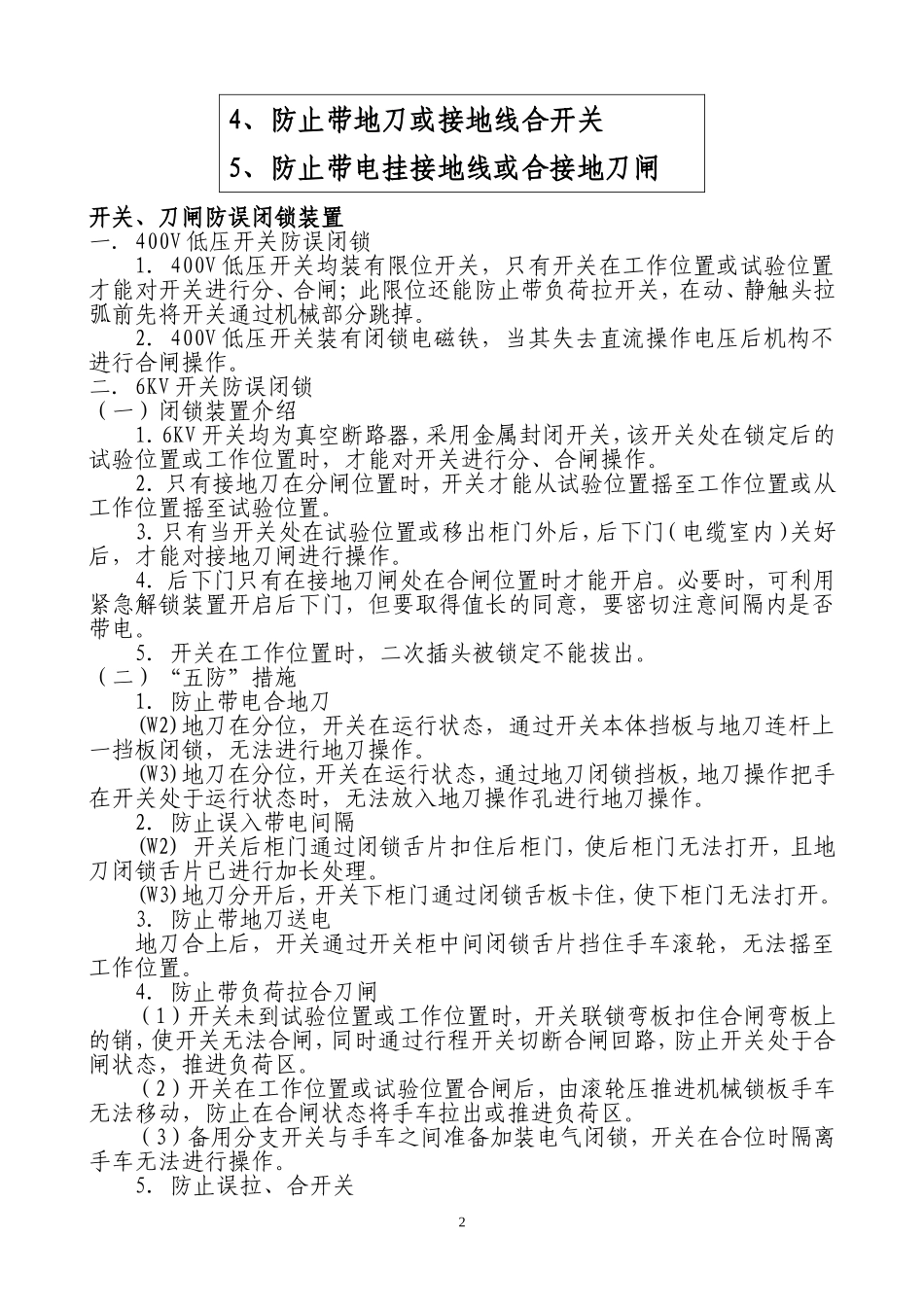

电气“五防”学习资料2010年9月电气操作必须严格执行的“五防”：1、防止误拉、合开关2、防止误入带电间隔3、防止带负荷拉、合刀闸4、防止带地刀或接地线合开关5、防止带电挂接地线或合接地刀闸开关、刀闸防误闭锁装置一.400V低压开关防误闭锁1.400V低压开关均装有限位开关，只有开关在工作位置或试验位置才能对开关进行分、合闸；此限位还能防止带负荷拉开关，在动、静触头拉弧前先将开关通过机械部分跳掉。2.400V低压开关装有闭锁电磁铁，当其失去直流操作电压后机构不进行合闸操作。二.6KV开关防误闭锁（一）闭锁装置介绍1．6KV开关均为真空断路器，采用金属封闭开关，该开关处在锁定后的试验位置或工作位置时，才能对开关进行分、合闸操作。2．只有接地刀在分闸位置时，开关才能从试验位置摇至工作位置或从工作位置摇至试验位置。3．只有当开关处在试验位置或移出柜门外后，后下门（电缆室内）关好后，才能对接地刀闸进行操作。4．后下门只有在接地刀闸处在合闸位置时才能开启。必要时，可利用紧急解锁装置开启后下门，但要取得值长的同意，要密切注意间隔内是否带电。5．开关在工作位置时，二次插头被锁定不能拔出。（二）“五防”措施1.防止带电合地刀(W2)地刀在分位，开关在运行状态，通过开关本体挡板与地刀连杆上一挡板闭锁，无法进行地刀操作。(W3)地刀在分位，开关在运行状态，通过地刀闭锁挡板，地刀操作把手在开关处于运行状态时，无法放入地刀操作孔进行地刀操作。2.防止误入带电间隔(W2)开关后柜门通过闭锁舌片扣住后柜门，使后柜门无法打开，且地刀闭锁舌片已进行加长处理。(W3)地刀分开后，开关下柜门通过闭锁舌板卡住，使下柜门无法打开。3.防止带地刀送电地刀合上后，开关通过开关柜中间闭锁舌片挡住手车滚轮，无法摇至工作位置。4.防止带负荷拉合刀闸（1）开关未到试验位置或工作位置时，开关联锁弯板扣住合闸弯板上的销，使开关无法合闸，同时通过行程开关切断合闸回路，防止开关处于合闸状态，推进负荷区。（2）开关在工作位置或试验位置合闸后，由滚轮压推进机械锁板手车无法移动，防止在合闸状态将手车拉出或推进负荷区。（3）备用分支开关与手车之间准备加装电气闭锁，开关在合位时隔离手车无法进行操作。5.防止误拉、合开关2（1）开关高压带电显示装置传感器装于开关下口，开关合闸时高压带电显示装置灯亮（标准运方下，备用分支开关上下口均带电，带电显示装置灯一直亮）。（2）操作前必须认真核对设备名称、编号、位置，重要电机加装了机械锁，没有钥匙柜门无法打开。（引、送风机电机开关柜加装了机械锁）。三.35KV开关防误闭锁（W2）1.断路器手车的机械联锁装置。断路器的电磁操作机构装有机械联锁它能确保在拉动断路器手车时断路器处于分闸状态。2.后柜门联锁位置，在母线隔离开关手柄上装有辅助开关和装于柜门上的电磁锁组成，保证在本柜内任意一把隔离开关在合位时，后柜门不能开启，防止误入带电间隔。3.防止断路器手车不在工作位置误合断路器，开关装设有工作位置限位。四.110KV刀闸闭锁110KV刀闸及接地刀闸均装有电磁锁和机械编码锁，都是为了防止走错间隔，带负荷拉合刀闸、带接地刀闸合闸的恶性事件发生。为了防止带负荷拉合刀闸，所有的刀闸必须都在断路器分闸后才能进行（热倒除外）分、合闸操作，因为所有刀闸的电磁锁回路均经过断路器的辅助常闭接点（881-884），同时为了防止带接地刀闸合刀闸的情况发生，同时在电磁锁回路中还串入了接地刀闸的辅助常闭接点，#1刀闸的电磁锁1DS只有在断路器分闸，#1、#2接地刀闸、#2刀闸未合的情况下，#1电磁锁的线圈才得电，电磁锁才能解锁对#1刀闸进行分、合闸操作，#2刀闸原理同#1一样。二次回路中串入#2刀闸的辅助常闭接点的目的是为了防止#1刀闸在合闸时同时将#2刀闸合在带负荷的Ⅱ母线上，造成带负荷拉合刀闸同时也是为了防止非同期合开关，如果这两条母线不在一个系统存在电压差和相位差，那么分、合刀闸过程中将有很大的环路电流，也是带负荷拉合刀闸（只有母联开关及其两侧刀闸都合上以后，使两条母线成为一个系统，等电位时才能将两个刀闸都合上）。当改变线路的运行方式，需要对其进行热倒...
