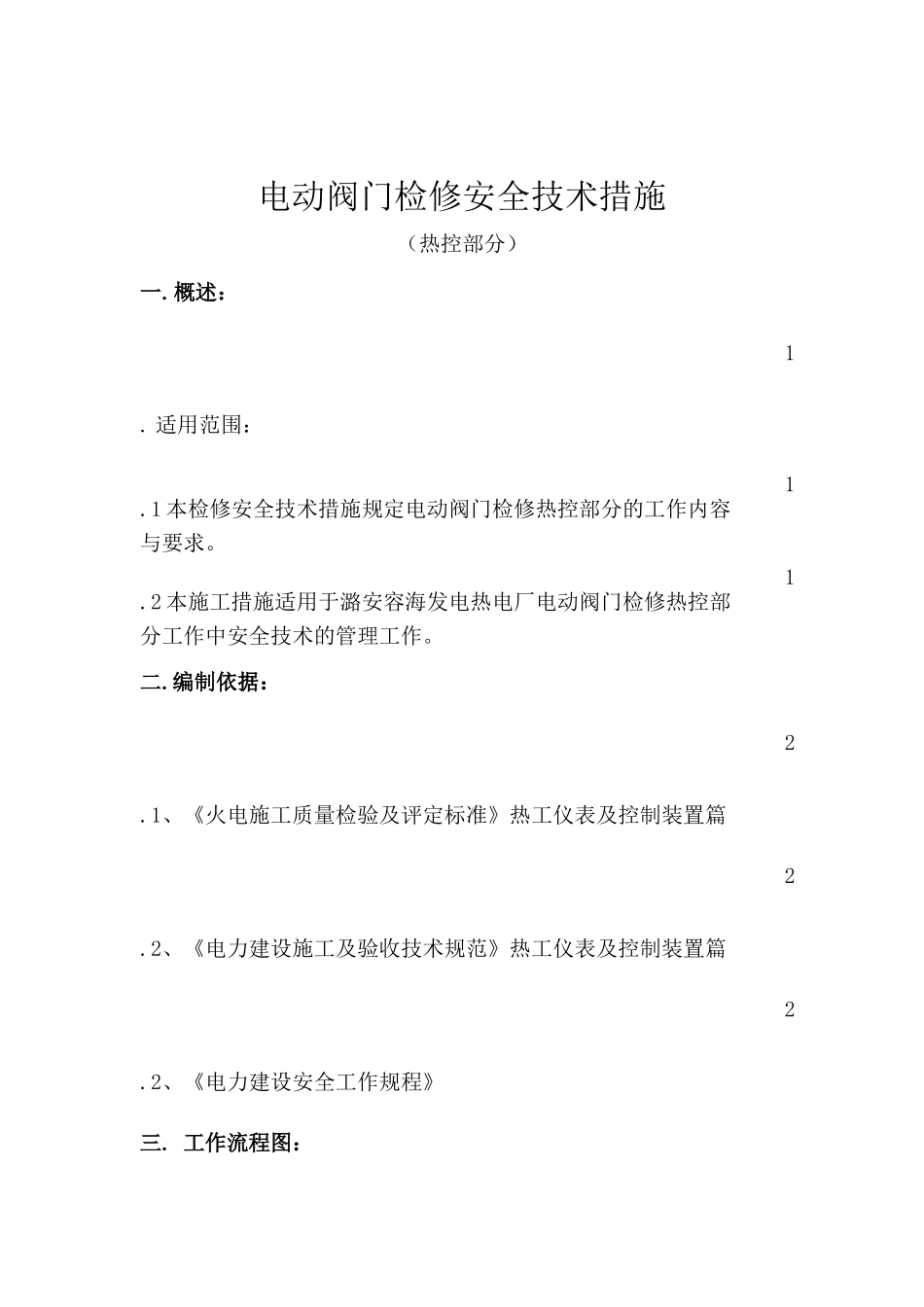

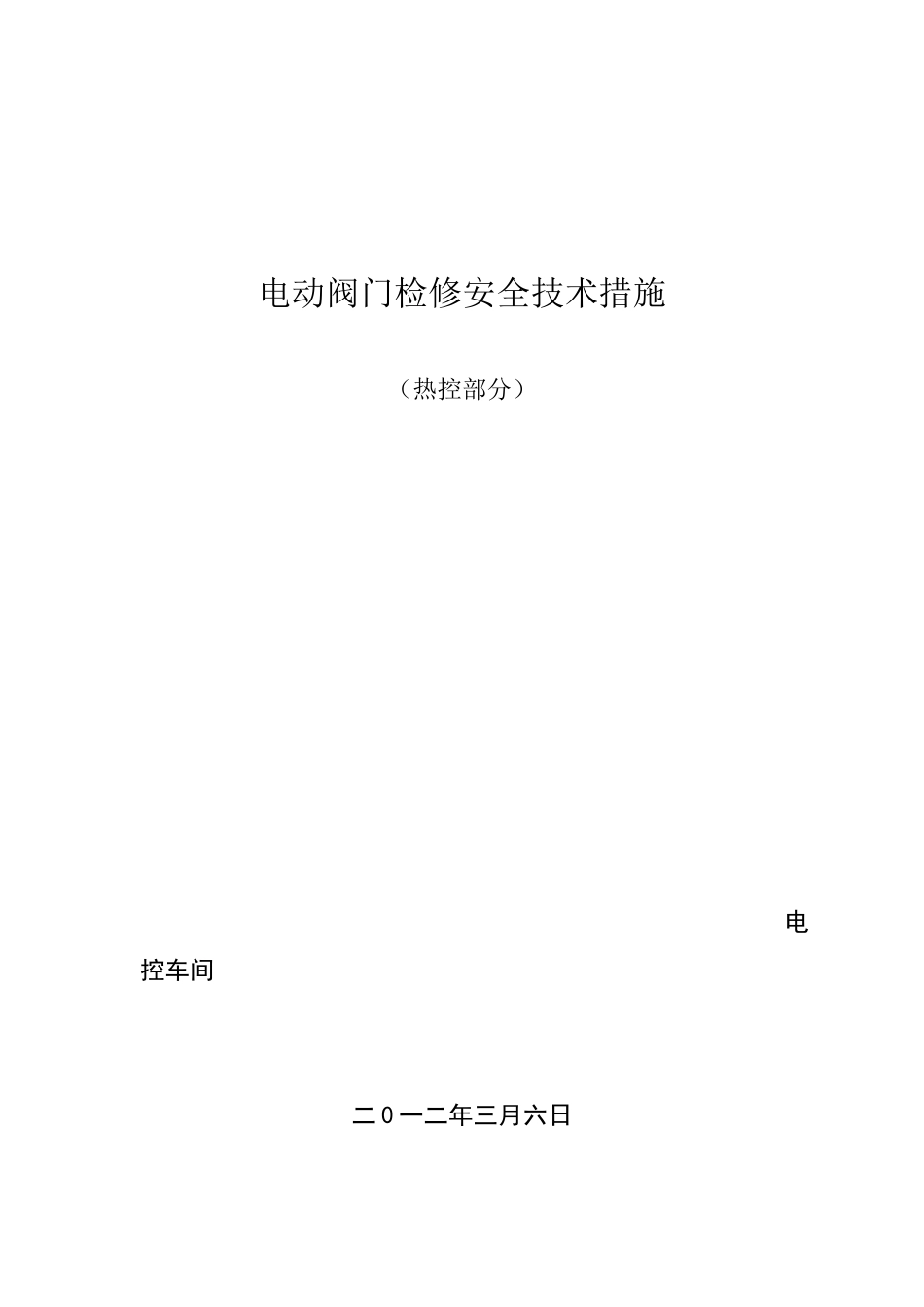

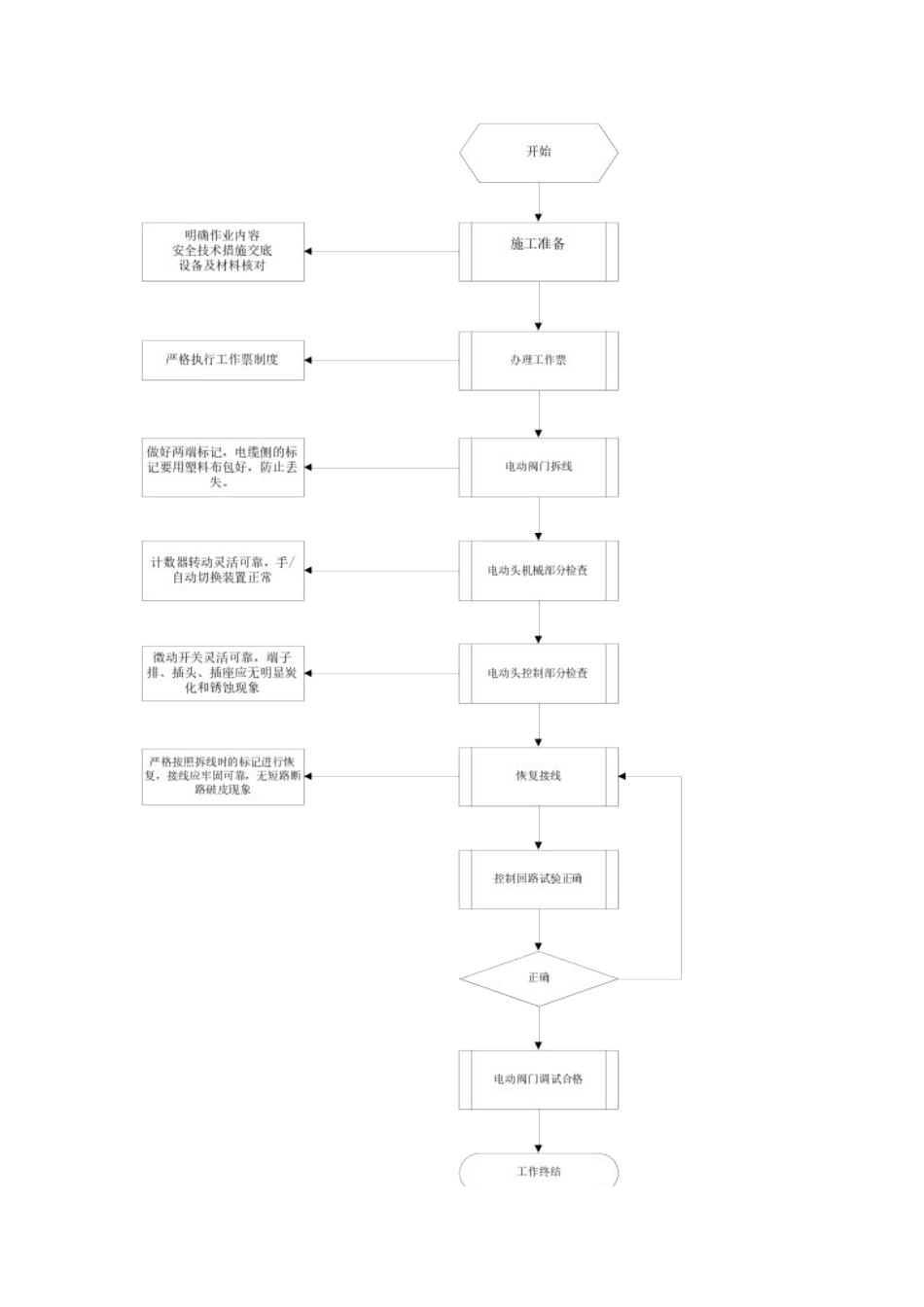

电动阀门检修安全技术措施（热控部分）电控车间二0一二年三月六日电动阀门检修安全技术措施（热控部分）一.概述：1.适用范围：1.1本检修安全技术措施规定电动阀门检修热控部分的工作内容与要求。1.2本施工措施适用于潞安容海发电热电厂电动阀门检修热控部分工作中安全技术的管理工作。二.编制依据：2.1、《火电施工质量检验及评定标准》热工仪表及控制装置篇2.2、《电力建设施工及验收技术规范》热工仪表及控制装置篇2.2、《电力建设安全工作规程》三.工作流程图：四.质量保证措施：4.1、检修人员应达到“三熟、”。即熟悉系统和设备的构造、性能；熟悉设备的装配工艺、工序和质量标准；熟悉安全安全施工规程。4.2、拆除电动门控制、电机接线，拆线时要做好两端标记，防止接线时接错线，电缆侧的标记要用塑料布包好，防止丢失。4.3、直观检查与万用表检查相配合，对所有微动开关，按钮，热继电器检查，上述元件应灵活可靠，不符合要求的要及时更换，检查端子排、插头、插座应无明显炭化和锈蚀现象。否则应更换新件，更换的新件也必须经过检查、试验，合格后方可使用。更换新件后的接线应与原接线一致。固定螺丝应牢固可靠。4.4、检查计数器应保证转动灵活可靠，中间无卡涩和跳跃现象。微动开关及计数器的固定螺丝应牢固，互相配合应良好。4.5、检查电动门接线端子盒内的接线端子应紧固，整齐，号头清晰。4.6、检修后的接线严格按照拆线时的标记进行恢复，接线应牢固、整洁，无短路断路破皮现象，用手轻拉不得有开线，无用的线应清除，备用芯用塑料带包好固定，直观检查应美观整齐。4.7、电动阀门送至中间柜下端子接线应紧固，整齐，号头清晰。4.8、检修后的线路对地绝缘用500V摇表测试不应小于20MΩ。4.9、与阀门连接的电缆保护管和蛇皮管应完好，连接接头应紧固，无松动现象。4.10、经确认电动装置和机械装置已检修完工后方可进行调试工作。4.11、行程调整时，应与机械检修人员一同调整，手动操作应无卡涩现象，调整后的行程应能手动阀门到达开或关的终点位置时能及时断开断开操作回路，并且微动开关与相应控制回路对应。4.12、手动将阀门到全关，按下并旋转计数器中间的离合螺丝，将传动齿轮压下，使之与计数齿轮脱开。然后按箭头方向调整“关”调整轴，直到凸轮旋转90，压动微动开关动作。将离合螺丝复位使传动齿轮与计数齿轮重新啮合，关方向行程限位机构调整完毕。4.13、手动将阀门到全开，向回倒1/2~1/4螺距的位置(一般开至全行程的90%以上)，按下并旋转计数器中间的离合螺丝，将传动齿轮压下，使之与计数齿轮脱开。然后按箭头方向调整“开”调整轴，直到凸轮旋转90，压动微动开关动作。将离合螺丝复位使传动齿轮与计数齿轮重新啮合，开方向行程限位机构调整完毕。4.14、阀门转矩调整1、根据阀门的工作特性从小转矩开始，逐渐增大转矩直到阀门关严为止。2、根据阀门的工作特性调整开方向转矩，一般开方向转矩要比关方向转矩大。3、以上调整均在空载无介质条件下进行，在有压力介质时应注意其能否关严，如关不严则要适当增加转矩值以关得严打得开为准。4.15、送好三相动力电源，将转换开关切换至就地，手动将阀门转至中间位置，操作开或关按钮，观察阀门动作方向，若与按钮相反，将三相电机线任意两相倒换。4.16、恢复接线盖时，对接线无挤压，无接触行摩擦。接线盒盖应垫好胶皮密封电缆出线应固定好，无磨损的可能。五、安全保证措施：5.1、安监人员必须深入施工现场，检查作业点的安全设施，消除事故隐患，纠正违章作业。5.2、仪表调试前应按设备说明书正确接线，以免造成设备损坏和人身损害。5.3、调试人员应穿绝缘鞋，应熟悉设备电源配置，应正确使用试电笔，预防触电事故的发生。5.4、进行远方试动作时要有畅通的通讯，保证设备和人员的安全。5.5、就地设备调试时要有监护人，不得单独行动。5.6、高空作业必须正确使用安全带，应系挂在上方牢固可靠处。5.7、进入现场必须正确佩带安全帽，穿工作服，不准穿凉鞋、拖鞋进入施工现场。5.8、施工时必须遵守安全检查部的有关规定，不得随意搬动已搭设的安全设施和标语牌。5.9、施工现场禁止吸烟，坚持安全文明施工，做到工完料...
