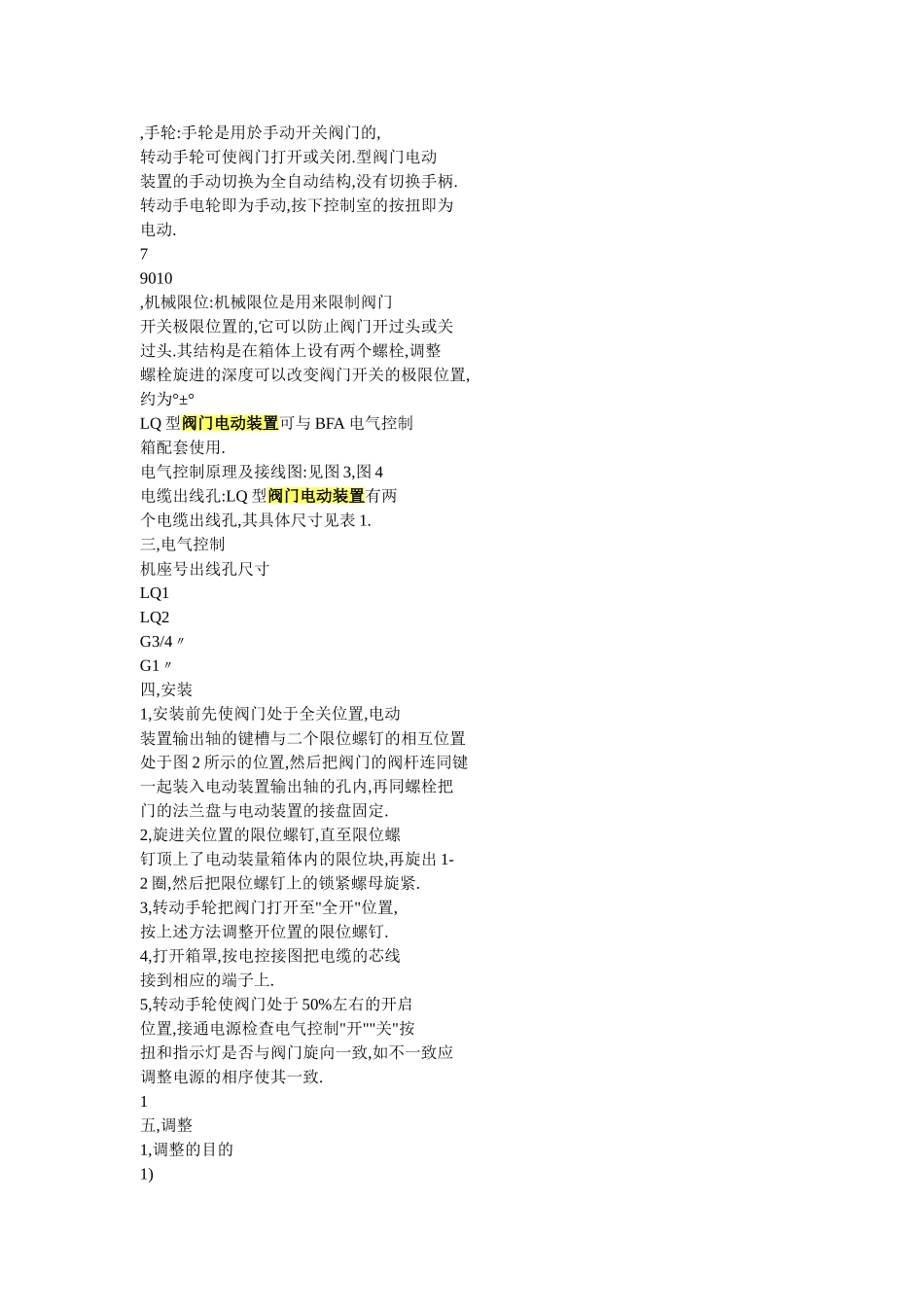

减速器:由一对直齿轮付和一个正号行星减速器组成,它们放在一个箱体内.,行程控制机构:采用凸轮结构,凸轮轴与输出轴同步,在凸轮轴上装有个凸轮用其分别触动个微动开关,上面的两个用於控制阀门的全开位置,下面的两个用於控制阀门的全关位置.电动装置工作时凸轮转动,当凸轮触到微动开关并使其接点动作时,电机即停止转动,同时指示阀门位置的指示灯亮.调整凸轮在凸轮轴上的位置可以改变阀门的行程.凸轮上装有紧定螺钉旋紧螺钉凸轮便固定在其轴上,产品出厂时凸轮上的紧定螺钉处于放松状态.4,转矩控制机构:采用蜗杆轴向窜动,转矩轴偏转,凸轮触动微动开关的原理.蜗杆两侧装有碟形弹簧,当电动装置有转矩输出时,其中一侧的碟形弹簧被压缩,蜗杆同时在轴向产生位移,位移量的大小与电动装置的输出转矩成正比.通过一个杠杆将蜗杆的轴向位移变为转矩轴的偏转角度,转矩轴上装有两个凸轮,分别触动两个微动开关,上面的一个控制开方向的转矩,下面的一个控制关方向的转矩.当电动装置工作后有转矩输出时,凸轮轴就偏转一个角度,当凸轮触到微动开关使其接点动作时,电机停止转动,同时控制室内的事故指示灯亮.调整凸轮在转矩轴上的位置可以改变电动装置输出转矩的大小.凸轮用紧定螺钉固定在转矩轴上.注意:产品出厂时转矩控制机构已经调整到电动装置的最大输出转矩,用户一般不要再调整.5,开度指示机构:开度指示机构包括现场开度指示和用於控制室开度表的电位器.1),现场开度指示器:在行程控制机构凸轮轴的顶端装有开度刻度盘,刻度盘上标有指示阀门一度的刻度,在箱罩观查窗的边缘有一个白色的指示标记.当电动装置工作时,刻度盘与输出轴同步转动.指示标记对准的刻度盘上的刻度即为阀门开启程度.2):,电位器在行程控制机构的旁边装有电位器.凸轮轴上的扇形齿轮带动电位器轴上的齿轮使电位器工作.产品出厂时电位器齿轮与扇形齿轮处於非啮合状态.6LQ,手轮:手轮是用於手动开关阀门的,转动手轮可使阀门打开或关闭.型阀门电动装置的手动切换为全自动结构,没有切换手柄.转动手电轮即为手动,按下控制室的按扭即为电动.79010,机械限位:机械限位是用来限制阀门开关极限位置的,它可以防止阀门开过头或关过头.其结构是在箱体上设有两个螺栓,调整螺栓旋进的深度可以改变阀门开关的极限位置,约为°±°LQ型阀门电动装置可与BFA电气控制箱配套使用.电气控制原理及接线图:见图3,图4电缆出线孔:LQ型阀门电动装置有两个电缆出线孔,其具体尺寸见表1.三,电气控制机座号出线孔尺寸LQ1LQ2G3/4〃G1〃四,安装1,安装前先使阀门处于全关位置,电动装置输出轴的键槽与二个限位螺钉的相互位置处于图2所示的位置,然后把阀门的阀杆连同键一起装入电动装置输出轴的孔内,再同螺栓把门的法兰盘与电动装置的接盘固定.2,旋进关位置的限位螺钉,直至限位螺钉顶上了电动装量箱体内的限位块,再旋出1-2圈,然后把限位螺钉上的锁紧螺母旋紧.3,转动手轮把阀门打开至"全开"位置,按上述方法调整开位置的限位螺钉.4,打开箱罩,按电控接图把电缆的芯线接到相应的端子上.5,转动手轮使阀门处于50%左右的开启位置,接通电源检查电气控制"开""关"按扭和指示灯是否与阀门旋向一致,如不一致应调整电源的相序使其一致.1五,调整1,调整的目的1)2),调整行程控制机构;当阀门达到用户所需的"全开"和"全关"位置时,凸轮能触动微动开关并使其触点动作切断电机电源.,调整电位器的工作位置,使控制室中的开度表指示的阀门开度情况与实际一致.2,调整的步骤a,行程控制机构的调整1),切断电源,转动手轮使阀门达到"全关"位置.2),顺时针转动行程控制机构中下面的二个凸轮,使二个凸轮触动相对应的微动开关(听到"卡达"声响),最好使2GXK开关稍先于1GXK开关动作,然后旋紧凸轮上的紧定螺钉.3),转动手轮,打开阀门至约50%全开位置,接通电源电动关闭阀门,用微动开关切断电机电源,使电动装置停止工作.4),检查开度指示刻度盘指示的阀门停止位置是否符合要求,如不符合要求,再按上述方法进行微量调整直至符合要求.5),转动手轮使阀门处于"全开"位置,按上述方法同时按与调整关向相反的方向转动凸轮,调整行程控制机构中上面二个控制"全开"位置的凸轮,使阀门电动打开时,其停止的位置符合要求.b电位器的最大旋转...
