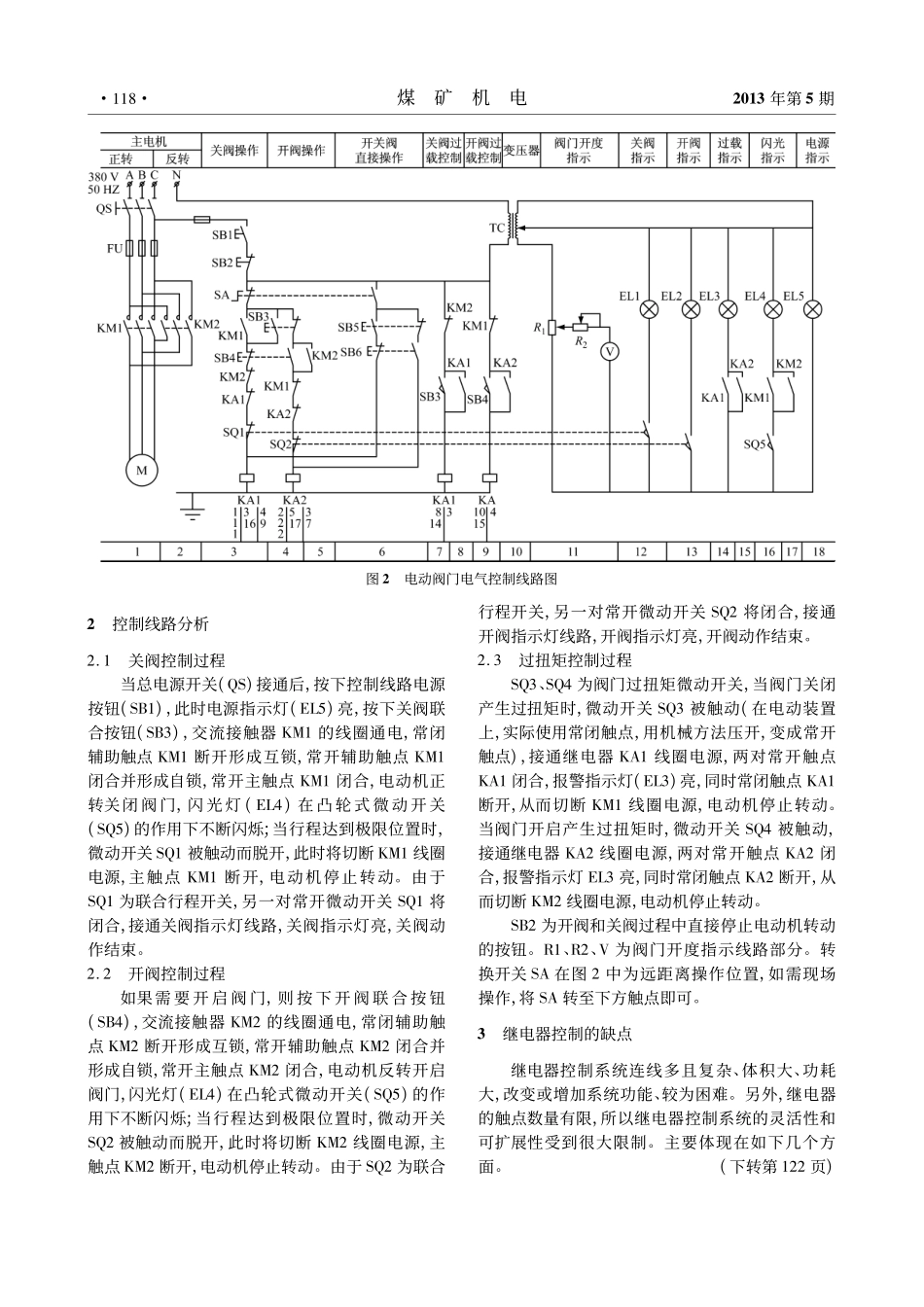

电动阀门控制线路的分析与改进吴健(杭州职业技术学院，浙江杭州310018)摘要:对电动阀门电动装置进行了分析，介绍其控制线路的基本组成及各电气元件的作用。详细分析了关阀、开阀、过扭矩控制过程。提出电动阀门电气控制系统由继电器控制改为PLC的控制方案，并给出了I/O分配及功能图。关键词:电动装置;阀门;PLC控制中图分类号:TH137．52文献标识码:B文章编号:1001－0874(2013)05－0117－03AnalysisandImprovementofElectro-Valve’sControlCircuitWuJian(HangzhouVocationalTechnologyCollege，Hangzhou310018，China)Abstract:Analyzestheelectricdeviceofanelectro-valve，introducingitscontrolcircuitconstructionandcomponents’function．Detaileditscontrollingprocessesofturn-off，turn-onandover-torque．ProposesreplacingtherelaycontrolbyPLCcontrolfortheelectro-valve’scontrolcircuit，andgivesthechartofI/Odistributionandfunction．Keywords:electricdevice;valve;PLC(ProgammableLogicController)control0引言由于遥控、集中控制、程序控制等控制技术被大量采用，因而对阀门电动装置提出了更高要求。Z型电动装置的主轴能旋转多圈，适用于闸阀、截止阀、隔膜阀。Q型电动装置的主轴只能旋转90°，适用于球阀和蝶阀。根据使用要求，有普通型、防爆型、耐热型和“三合一”型(户外、防腐、防爆)等防护类型。1电动阀门控制线路组成以电动截止阀(图1)为例，电动装置由电动机、减速器、转矩限制机构、行程限制机构、手-电动切换机构、开度指示器和远程控制箱等组成。电动装置的控制线路一般包括动力电路、控制电路和信号电路三部分。电动阀门的控制线路见图2。图中电气元件的符号:M—电动机;QS—总电源开关;FU—熔断器;SB1—控制电源按钮;SB2—直接停止按钮;SA—组合转换开关;SB3—关阀及指示灯联合按钮;SB4—开阀指示灯联合按钮;SB5—直接关阀联合按钮;SB6—直接开阀联合按钮;KM1—电动机正转交流接触器;KM2—电动机反转交流接触器;KA1～KA2—小型继电器;SQ1～SQ5—行程及极限开关或微动开关;TC—变压器;EL1—关阀指示灯;EL2—开阀指示灯;EL3—过扭矩指示灯;EL4—闪光报警灯;EL5—电源指示灯;Ｒ1～Ｒ2—电位器;V—阀门开度指示表。M、SQ1、SQ2、SQ3、SQ4、SQ5、Ｒ1、SB5、SB6等电气元件直接安装在阀门电动装置上，其余部分安装在控制箱里。图1电动截止阀·711·2013年第5期煤矿机电图2电动阀门电气控制线路图2控制线路分析2．1关阀控制过程当总电源开关(QS)接通后，按下控制线路电源按钮(SB1)，此时电源指示灯(EL5)亮，按下关阀联合按钮(SB3)，交流接触器KM1的线圈通电，常闭辅助触点KM1断开形成互锁，常开辅助触点KM1闭合并形成自锁，常开主触点KM1闭合，电动机正转关闭阀门，闪光灯(EL4)在凸轮式微动开关(SQ5)的作用下不断闪烁;当行程达到极限位置时，微动开关SQ1被触动而脱开，此时将切断KM1线圈电源，主触点KM1断开，电动机停止转动。由于SQ1为联合行程开关，另一对常开微动开关SQ1将闭合，接通关阀指示灯线路，关阀指示灯亮，关阀动作结束。2．2开阀控制过程如果需要开启阀门，则按下开阀联合按钮(SB4)，交流接触器KM2的线圈通电，常闭辅助触点KM2断开形成互锁，常开辅助触点KM2闭合并形成自锁，常开主触点KM2闭合，电动机反转开启阀门，闪光灯(EL4)在凸轮式微动开关(SQ5)的作用下不断闪烁;当行程达到极限位置时，微动开关SQ2被触动而脱开，此时将切断KM2线圈电源，主触点KM2断开，电动机停止转动。由于SQ2为联合行程开关，另一对常开微动开关SQ2将闭合，接通开阀指示灯线路，开阀指示灯亮，开阀动作结束。2．3过扭矩控制过程SQ3、SQ4为阀门过扭矩微动开关，当阀门关闭产生过扭矩时，微动开关SQ3被触动(在电动装置上，实际使用常闭触点，用机械方法压开，变成常开触点)，接通继电器KA1线圈电源，两对常开触点KA1闭合，报警指示灯(EL3)亮，同时常闭触点KA1断开，从而切断KM1线圈电源，电动机停止转动。当阀门开启产生过扭矩时，微动开关SQ4被触动，接通继电器KA2线圈电源，两对常开触点KA2闭合，报警指示灯EL3亮，同时常闭触点KA2断开，从而切断KM2线圈电源，电动...
