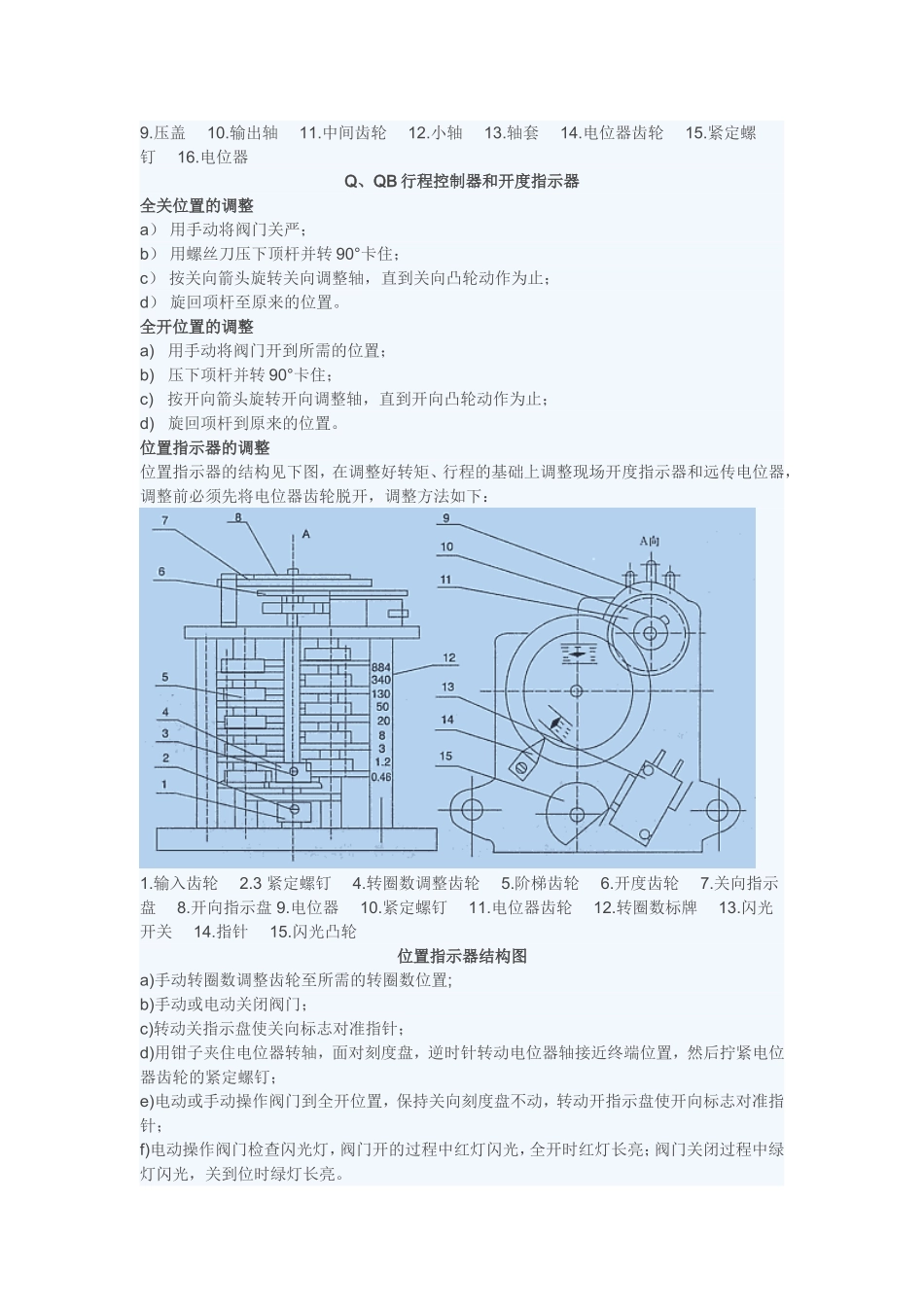

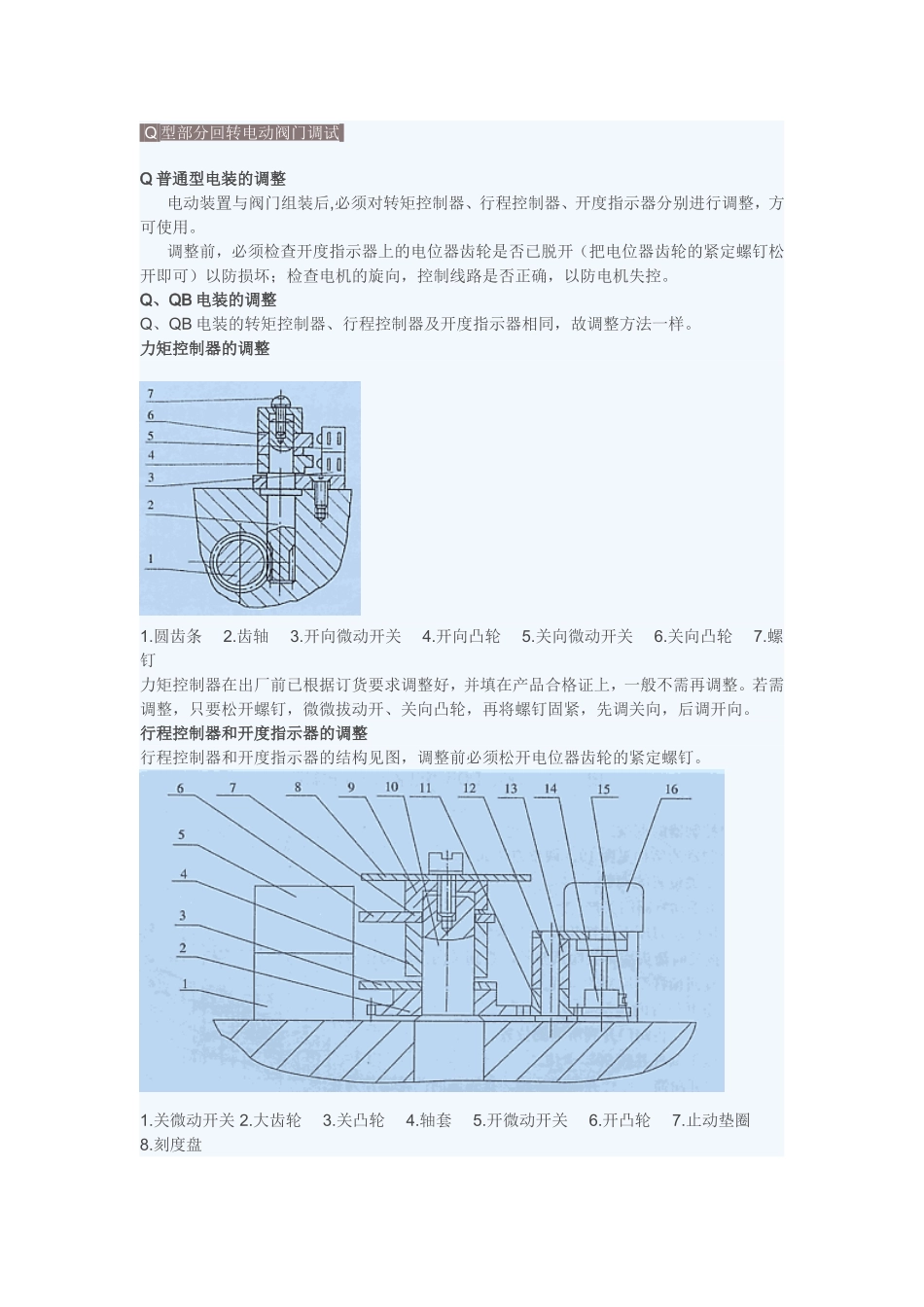

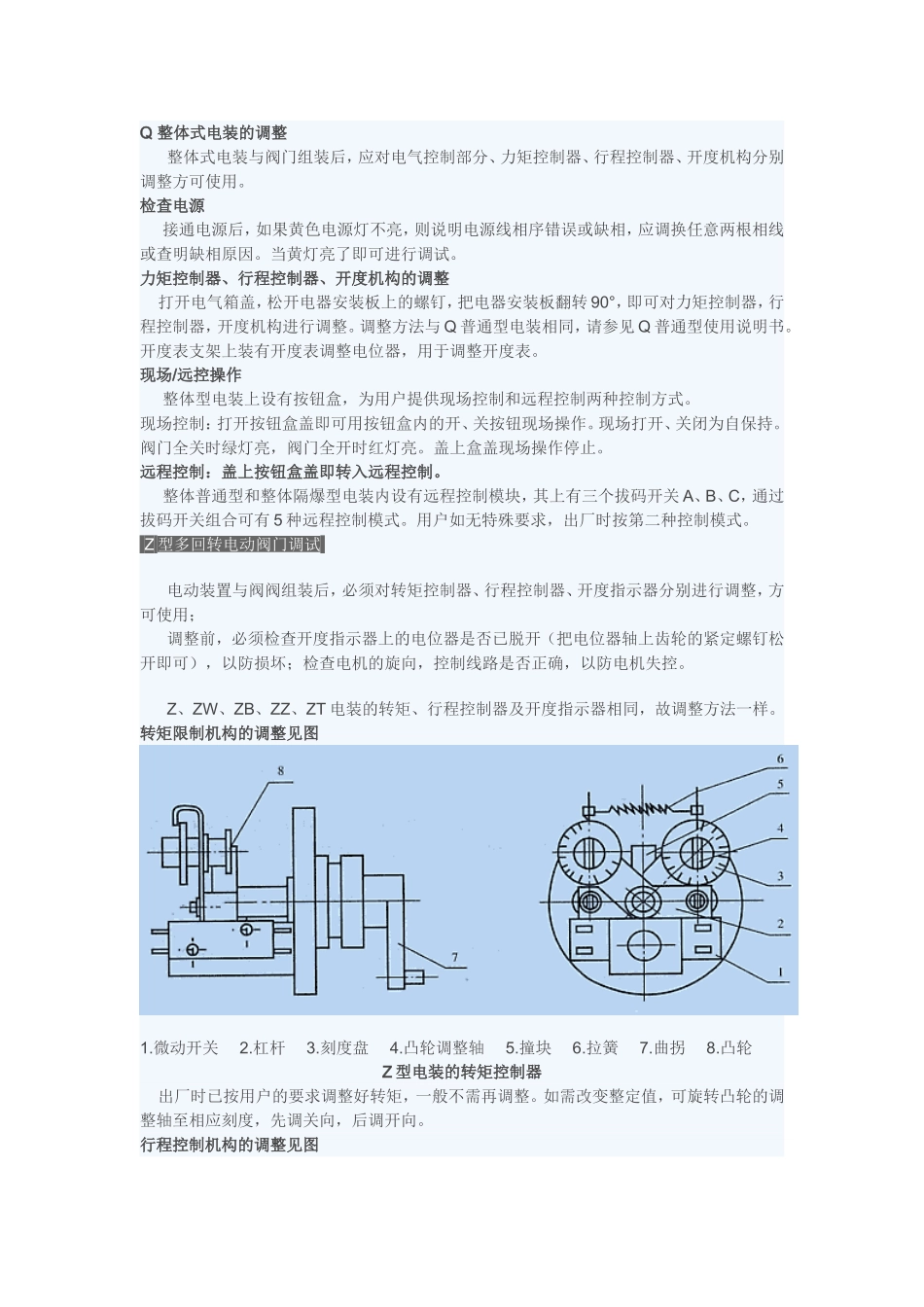

Q型部分回转电动阀门调试Q普通型电装的调整电动装置与阀门组装后,必须对转矩控制器、行程控制器、开度指示器分别进行调整，方可使用。调整前，必须检查开度指示器上的电位器齿轮是否已脱开（把电位器齿轮的紧定螺钉松开即可）以防损坏；检查电机的旋向，控制线路是否正确，以防电机失控。Q、QB电装的调整Q、QB电装的转矩控制器、行程控制器及开度指示器相同，故调整方法一样。力矩控制器的调整1.圆齿条2.齿轴3.开向微动开关4.开向凸轮5.关向微动开关6.关向凸轮7.螺钉力矩控制器在出厂前已根据订货要求调整好，并填在产品合格证上，一般不需再调整。若需调整，只要松开螺钉，微微拔动开、关向凸轮，再将螺钉固紧，先调关向，后调开向。行程控制器和开度指示器的调整行程控制器和开度指示器的结构见图，调整前必须松开电位器齿轮的紧定螺钉。1.关微动开关2.大齿轮3.关凸轮4.轴套5.开微动开关6.开凸轮7.止动垫圈8.刻度盘9.压盖10.输出轴11.中间齿轮12.小轴13.轴套14.电位器齿轮15.紧定螺钉16.电位器Q、QB行程控制器和开度指示器全关位置的调整a）用手动将阀门关严；b）用螺丝刀压下顶杆并转90°卡住；c）按关向箭头旋转关向调整轴，直到关向凸轮动作为止；d）旋回项杆至原来的位置。全开位置的调整a)用手动将阀门开到所需的位置；b)压下项杆并转90°卡住；c)按开向箭头旋转开向调整轴，直到开向凸轮动作为止；d)旋回项杆到原来的位置。位置指示器的调整位置指示器的结构见下图，在调整好转矩、行程的基础上调整现场开度指示器和远传电位器，调整前必须先将电位器齿轮脱开，调整方法如下：1.输入齿轮2.3紧定螺钉4.转圈数调整齿轮5.阶梯齿轮6.开度齿轮7.关向指示盘8.开向指示盘9.电位器10.紧定螺钉11.电位器齿轮12.转圈数标牌13.闪光开关14.指针15.闪光凸轮位置指示器结构图a)手动转圈数调整齿轮至所需的转圈数位置;b)手动或电动关闭阀门；c)转动关指示盘使关向标志对准指针；d)用钳子夹住电位器转轴，面对刻度盘，逆时针转动电位器轴接近终端位置，然后拧紧电位器齿轮的紧定螺钉；e)电动或手动操作阀门到全开位置，保持关向刻度盘不动，转动开指示盘使开向标志对准指针；f)电动操作阀门检查闪光灯，阀门开的过程中红灯闪光，全开时红灯长亮；阀门关闭过程中绿灯闪光，关到位时绿灯长亮。Q整体式电装的调整整体式电装与阀门组装后，应对电气控制部分、力矩控制器、行程控制器、开度机构分别调整方可使用。检查电源接通电源后，如果黄色电源灯不亮，则说明电源线相序错误或缺相，应调换任意两根相线或查明缺相原因。当黄灯亮了即可进行调试。力矩控制器、行程控制器、开度机构的调整打开电气箱盖，松开电器安装板上的螺钉，把电器安装板翻转90°，即可对力矩控制器，行程控制器，开度机构进行调整。调整方法与Q普通型电装相同，请参见Q普通型使用说明书。开度表支架上装有开度表调整电位器，用于调整开度表。现场/远控操作整体型电装上设有按钮盒，为用户提供现场控制和远程控制两种控制方式。现场控制：打开按钮盒盖即可用按钮盒内的开、关按钮现场操作。现场打开、关闭为自保持。阀门全关时绿灯亮，阀门全开时红灯亮。盖上盒盖现场操作停止。远程控制：盖上按钮盒盖即转入远程控制。整体普通型和整体隔爆型电装内设有远程控制模块，其上有三个拔码开关A、B、C，通过拔码开关组合可有5种远程控制模式。用户如无特殊要求，出厂时按第二种控制模式。Z型多回转电动阀门调试电动装置与阀阀组装后，必须对转矩控制器、行程控制器、开度指示器分别进行调整，方可使用；调整前，必须检查开度指示器上的电位器是否已脱开（把电位器轴上齿轮的紧定螺钉松开即可），以防损坏；检查电机的旋向，控制线路是否正确，以防电机失控。Z、ZW、ZB、ZZ、ZT电装的转矩、行程控制器及开度指示器相同，故调整方法一样。转矩限制机构的调整见图1.微动开关2.杠杆3.刻度盘4.凸轮调整轴5.撞块6.拉簧7.曲拐8.凸轮Z型电装的转矩控制器出厂时已按用户的要求调整好转矩，一般不需再调整。如需改变整定值，可旋转凸轮的调整轴至相应刻度，先调关向，后调开向。行程控制机构的调整见图1.关向微动开关2.关向凸轮3.关向调整...
