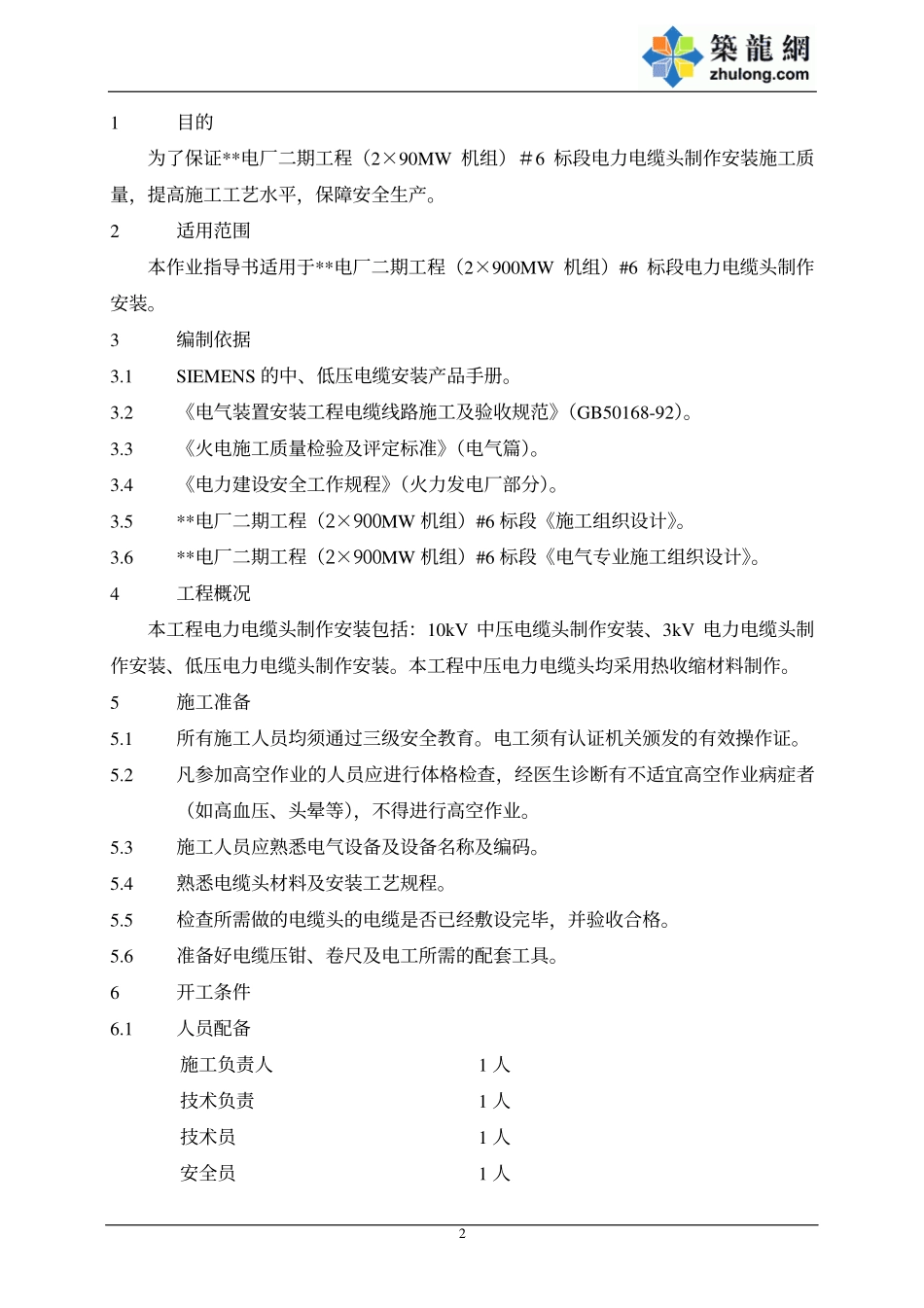

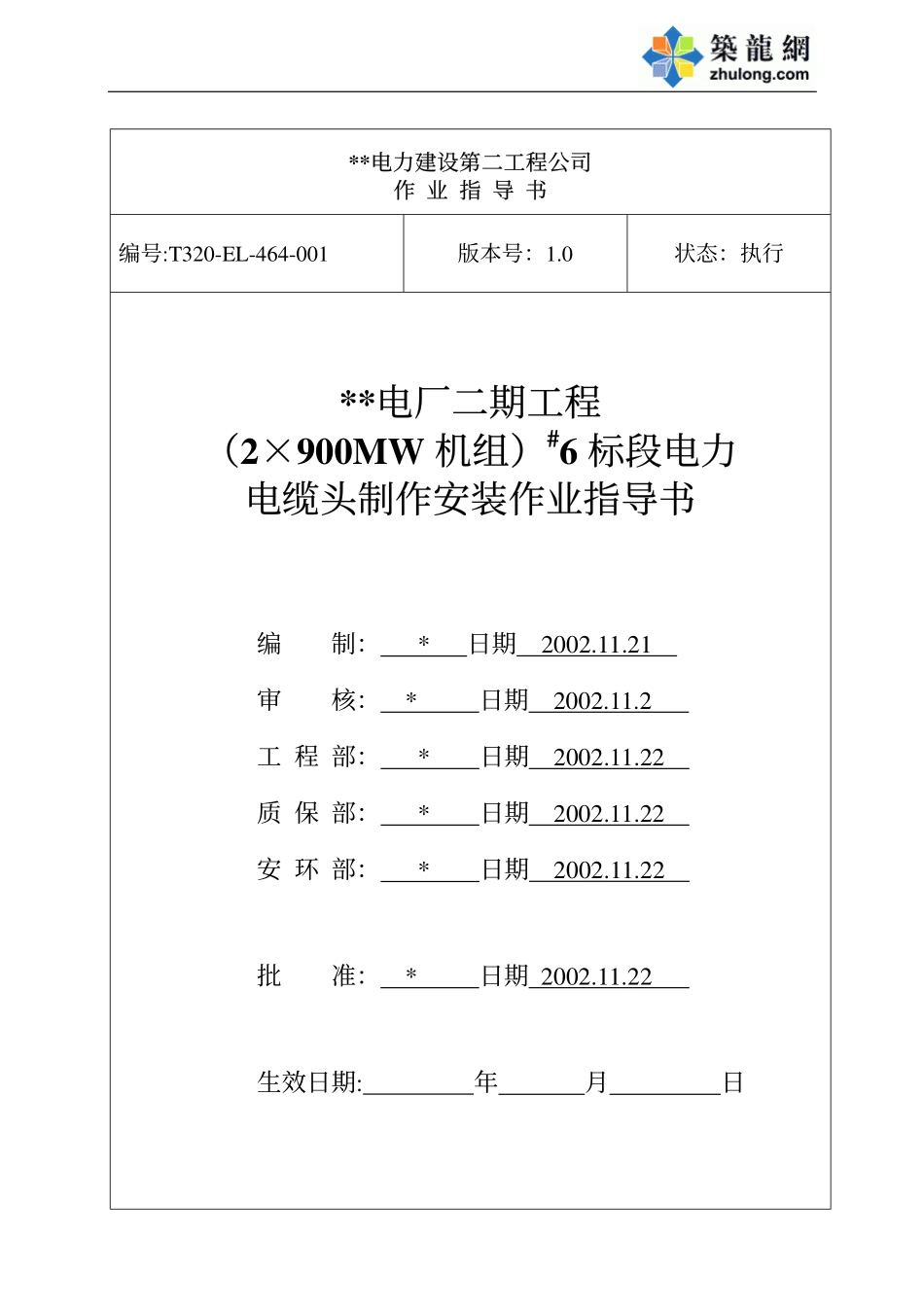

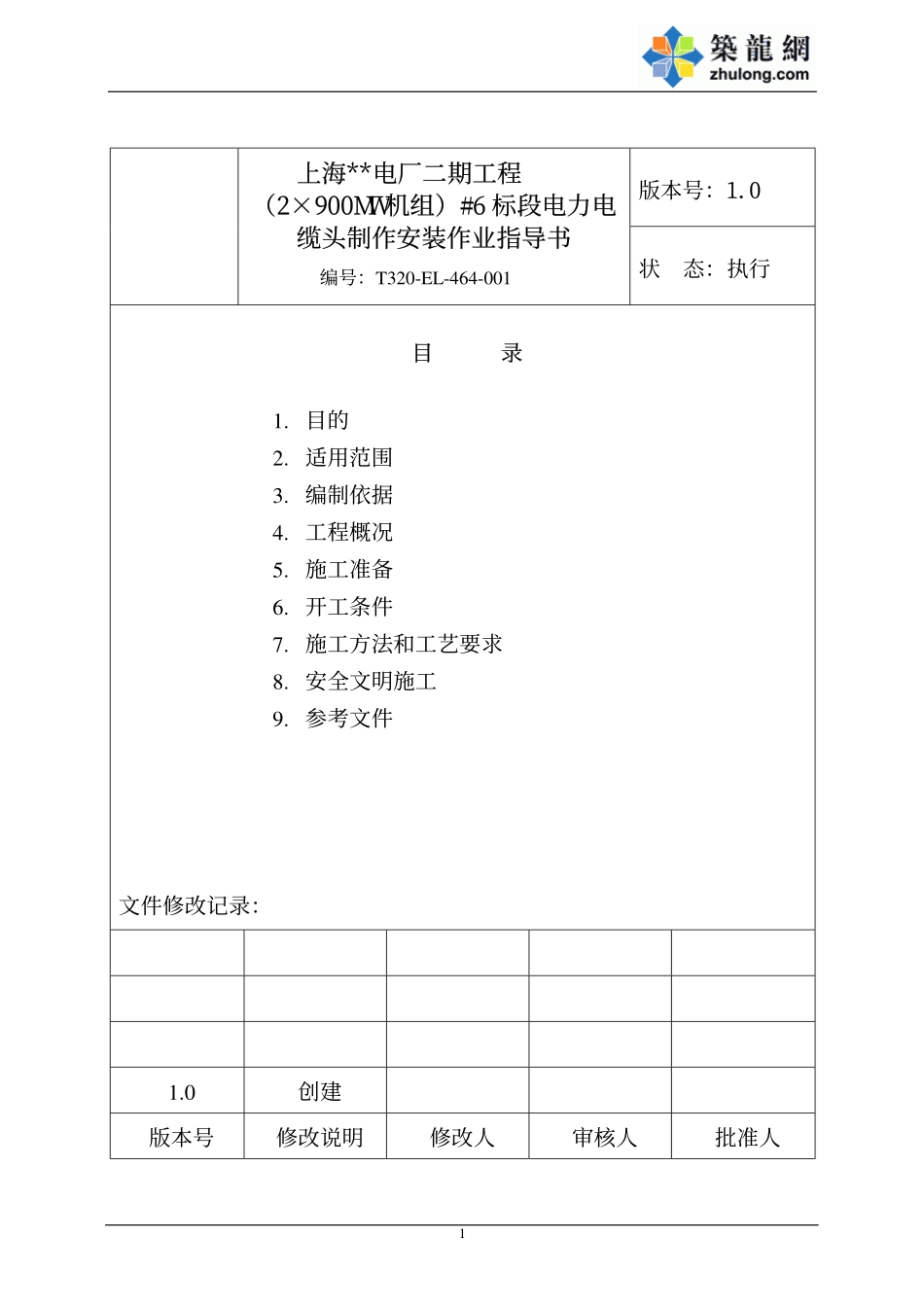

**电力建设第二工程公司作业指导书编号:T320-EL-464-001版本号：1.0状态：执行**电厂二期工程（2×900MW机组）#6标段电力电缆头制作安装作业指导书编制：*日期2002.11.21审核：*日期2002.11.2工程部：*日期2002.11.22质保部：*日期2002.11.22安环部：*日期2002.11.22批准：*日期2002.11.22生效日期:年月日1版本号：1.0上海**电厂二期工程（2×900MW机组）#6标段电力电缆头制作安装作业指导书编号：T320-EL-464-001状态：执行目录1.目的2.适用范围3.编制依据4.工程概况5.施工准备6.开工条件7.施工方法和工艺要求8.安全文明施工9.参考文件文件修改记录：1.0创建版本号修改说明修改人审核人批准人21目的为了保证**电厂二期工程（2×90MW机组）＃6标段电力电缆头制作安装施工质量，提高施工工艺水平，保障安全生产。2适用范围本作业指导书适用于**电厂二期工程（2×900MW机组）#6标段电力电缆头制作安装。3编制依据3.1SIEMENS的中、低压电缆安装产品手册。3.2《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）。3.3《火电施工质量检验及评定标准》（电气篇）。3.4《电力建设安全工作规程》（火力发电厂部分）。3.5**电厂二期工程（2×900MW机组）#6标段《施工组织设计》。3.6**电厂二期工程（2×900MW机组）#6标段《电气专业施工组织设计》。4工程概况本工程电力电缆头制作安装包括：10kV中压电缆头制作安装、3kV电力电缆头制作安装、低压电力电缆头制作安装。本工程中压电力电缆头均采用热收缩材料制作。5施工准备5.1所有施工人员均须通过三级安全教育。电工须有认证机关颁发的有效操作证。5.2凡参加高空作业的人员应进行体格检查，经医生诊断有不适宜高空作业病症者（如高血压、头晕等），不得进行高空作业。5.3施工人员应熟悉电气设备及设备名称及编码。5.4熟悉电缆头材料及安装工艺规程。5.5检查所需做的电缆头的电缆是否已经敷设完毕，并验收合格。5.6准备好电缆压钳、卷尺及电工所需的配套工具。6开工条件6.1人员配备施工负责人1人技术负责1人技术员1人安全员1人3质检员1人安装工12人6.2工器具配备机械电缆压钳3套液压电缆压钳1套电工配套工具10套钢卷尺(30m)1把钢锯2把电缆断线剪2把对讲机2对气体喷灯4只力矩板手4把6.3电缆已绑扎好，经核对电缆的规格、型号、起点、终点均正确。6.4电缆头材料类型、规格和电缆配套，并符合设计要求。6.5做头前电缆进入电气设备密封件已固定。6.6电缆连接的电气设备已安装。6.7接线位置已明确。6.8在室外做中压电缆头施工时，其空气相对湿度应低于70%及以下。6.9施工现场已经放置合适的消防灭火器材。6.10带电区域、易燃、易爆区域施工工作票已审批，安全措施已落实。6.11技术员以对施工人员进行交底。7施工方法与工艺要求7.1三芯中压电缆终端头的制作7.1.1三指套的安装7.1.1.1首先将电缆留够备用长度，并用电缆卡或尼龙扎带将电缆整理绑扎好，保证排列整齐，使其弯曲半径大于15倍的电缆直径。7.1.1.2根据设备实际情况确定做电缆头位置，然后再确定三指套安装地点，剥除多余部分的外护套。7.1.1.3将距外护套切口200mm的外护套表面清理干净。7.1.1.4将露出电缆芯线周围的填充物等去除直至露出铜屏蔽。47.1.1.5在电缆三叉口的根部将编织线同每一根电缆芯线铜屏蔽连起来，并且用弹簧卡将其固定。7.1.1.6在三叉口处缠绕密封带并缠绕密实，在距外护套切口处30mm的外护套上缠绕一层密封带。7.1.1.7套入三指套且尽量靠近三叉口根部，用气体喷灯从三叉口根部开始加热收缩，将三指套固定。7.1.2电缆芯线终端收缩管的安装7.1.2.1根据接线位置确定电缆的实际长度，切除多余部分的线芯。7.1.2.2距线芯末端（135+L+50）mm处缠绕一层PVC塑料带（L为线鼻子孔的深度），将线芯末端至PVC带边缘部分的铜屏蔽剥除。7.1.2.3量出铜屏蔽末端至三指套分指末端的长度L1，确定线芯保护管的长度，其长度等于（L1+25）mm。7.1.2.4在距三指套末端35mm处缠绕一层密封带，然后用喷灯将线芯保护管从指套处向上收缩固定，保护管的底部与密封带底部平齐。7.1.2.5将距铜屏蔽边缘处45mm处至电缆头末端半导电层剥除，切勿损伤主绝缘。7.1.2.6从电缆头末端剥除主绝缘，剥除长...
