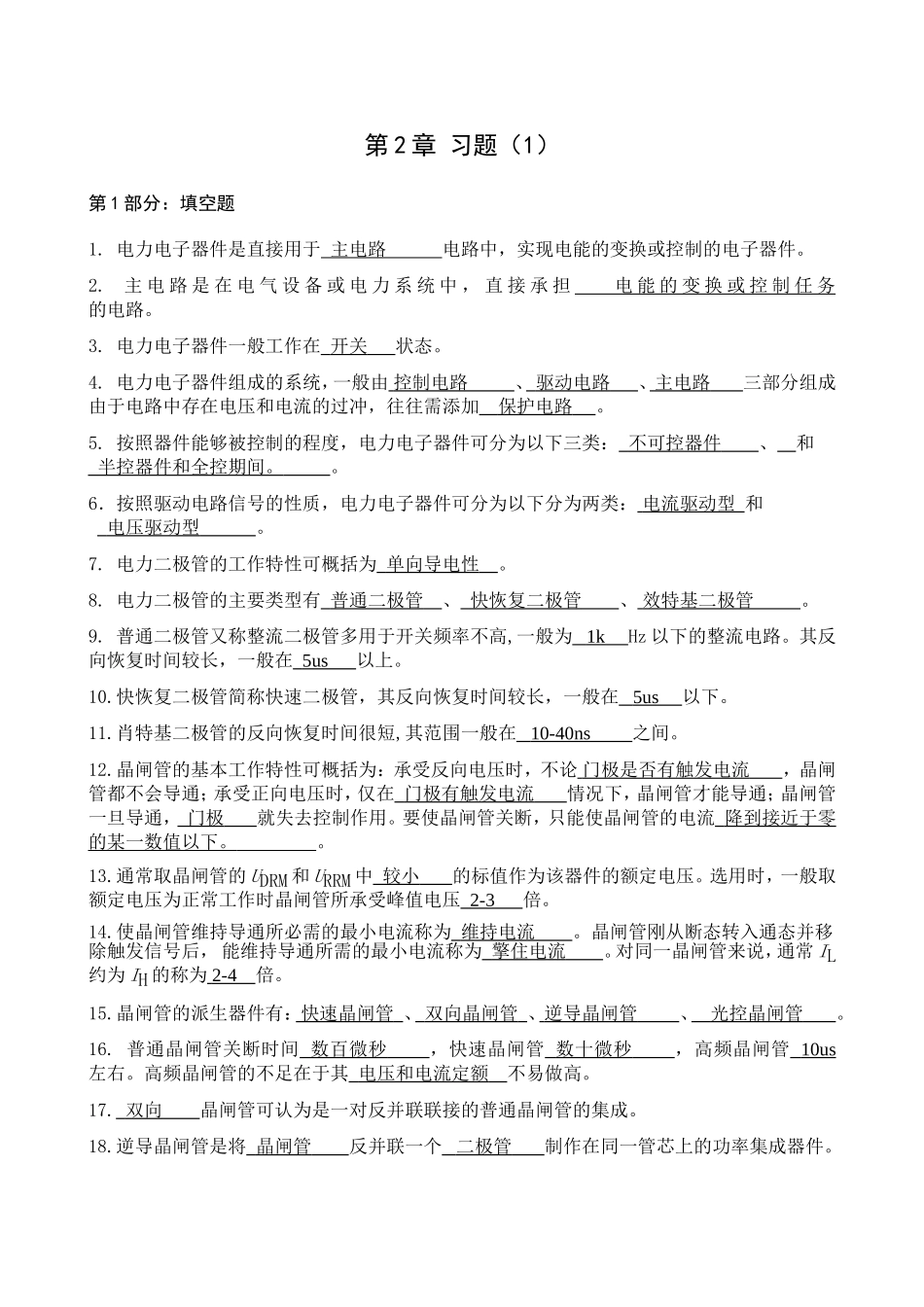

第2章习题（1）第1部分：填空题1.电力电子器件是直接用于主电路电路中，实现电能的变换或控制的电子器件。2.主电路是在电气设备或电力系统中，直接承担电能的变换或控制任务的电路。3.电力电子器件一般工作在开关状态。4.电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成由于电路中存在电压和电流的过冲，往往需添加保护电路。5.按照器件能够被控制的程度，电力电子器件可分为以下三类：不可控器件、和半控器件和全控期间。。6．按照驱动电路信号的性质，电力电子器件可分为以下分为两类：电流驱动型和电压驱动型。7.电力二极管的工作特性可概括为单向导电性。8.电力二极管的主要类型有普通二极管、快恢复二极管、效特基二极管。9.普通二极管又称整流二极管多用于开关频率不高,一般为1kHz以下的整流电路。其反向恢复时间较长，一般在5us以上。10.快恢复二极管简称快速二极管，其反向恢复时间较长，一般在5us以下。11.肖特基二极管的反向恢复时间很短,其范围一般在10-40ns之间。12.晶闸管的基本工作特性可概括为：承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通；承受正向电压时，仅在门极有触发电流情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值以下。。13.通常取晶闸管的UDRM和URRM中较小的标值作为该器件的额定电压。选用时，一般取额定电压为正常工作时晶闸管所承受峰值电压2-3倍。14.使晶闸管维持导通所必需的最小电流称为维持电流。晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。对同一晶闸管来说，通常IL约为IH的称为2-4倍。15.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。16.普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10us左右。高频晶闸管的不足在于其电压和电流定额不易做高。17.双向晶闸管可认为是一对反并联联接的普通晶闸管的集成。18.逆导晶闸管是将晶闸管反并联一个二极管制作在同一管芯上的功率集成器件。19.光控晶闸管又称光触发晶闸管，是利用一定波长的光照信号触发导通的晶闸管。光触发保证了主电路与控制电路之间的绝缘，且可避免电磁干扰的影响。第2部分：简答题1.电力电子器件是如何定义和分类的？同处理信息的电子器件相比，它的特点是什么？答：电力电子器件是指可直接用于处理电能的主电路中，实现电能变换或控制的电子器件。按照控制程度：不可控器件，半控器件，全控器件。按驱动电路：电流驱动型，电压驱动型。特点：处理的功率大，器件处于开关状态，需要信息电子电路来控制，需要安装散热片。2.使晶闸管导通的条件是什么？答：两个条件缺一不可：（1）晶闸管阳极和阴极之间施加正向阳极电压。（2）晶闸管门极和阴极之间必须加上适当的正向脉冲电压和电流。3.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是流过晶闸管的电流大于维持电流。欲使之关断，只需要将流过晶闸管的电流减小到其维持电流以下，可采用阳极电压反向，或者减小阳极电压或增大回路阻抗方法。第3部分：计算题1.晶闸管在单相正弦有效值电压220V时工作,若考虑晶闸管的安全裕量,其电压定额应选多大?解：晶闸管所承受的正，反向电压最大值为输入正弦交流电源电压的峰值为311V，（注，电压峰值=1.414*有效值）取晶闸管的安全裕量为2倍，则晶闸管额定电压不低于，2*311V=622V。2.流经晶闸管的电流波形如题图1－41所示,其电流最大值为Im。试计算电流波形的平均值、有效值。若取安全裕量为2，问额定电流为100A的晶闸管，其允许通过的电流平均值和最大值为多少？3.题图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im，试计算各c)图波形的电流平均值Id3与电流有效值I3。如果不考虑安全裕量,问100A的晶闸管能送出的最大平均电流Id3为多少？这时，相应的电流最大值Im3为多少?
