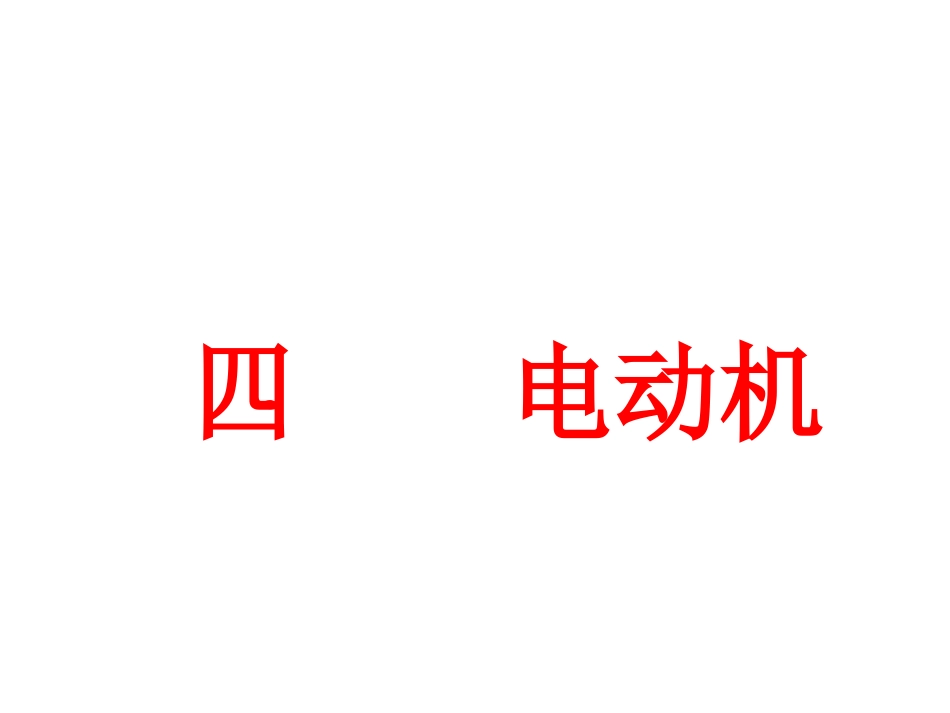

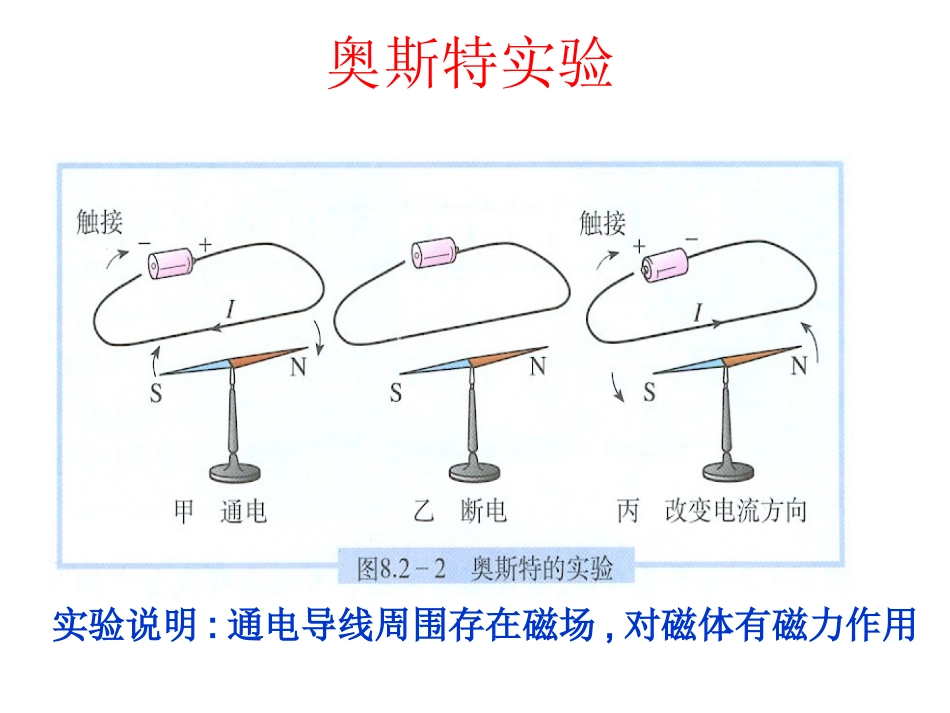

四电动机奥斯特实验实验说明:通电导线周围存在磁场,对磁体有磁力作用通电的导线能使磁体偏转（运动），说明磁体受到磁力的作用逆向思维——磁体能否使通电的导线运动呢？实验装置实验表明：磁场对电流作用力的方向跟电流方向和磁场方向有关系。SNNSNSIIIFFF结论:磁场对电流的作用1.通电导线在磁场中受到___的作用2.通电导线在磁场中受到力的方向和__________有关3.通电导线在磁场中受到力的方向和_________有关4.只改变___________或___________通电导线受到力的方向_________,如果________改变电流方向和磁场方向则受到力的方向________力电流方向磁场方向电流方向磁场方向改变不改变同时思考:假如不是一根通电导线而是一个通电线圈放在磁场中又会怎样?磁场对通电线圈的作用NIFFS通电线圈在磁场中会发生转动NFFS但是当线圈的平面与磁场垂直时，就会停止转动……改变电流方向NSFF如果在线圈靠惯性越过平衡位置的瞬间，立刻改变其中的电流方向……线圈就会继续转动下去能够完成这一任务的装置叫做换向器彼此绝缘的两个半圆环一对与电源连接的电刷四.直流电动机的结构及工作原理定子（磁体）转子（线圈）换向器（使线圈一转过平衡位置就改变线圈中的电流方向）电刷换向器的作用:当线圈刚越过平衡位置时,换向器自动改变电流的方向使线圈能持续地转动下去电动机的原理:通电线圈在磁场中受力转动?生活中的电动机分类:直流电动机(电动玩具、录音机等小型电器)交流电动机(电风扇、洗衣机等家用电器)｛电动机的优点：结构简单、控制方便、体积小、效率高、功率可大可小。电动机:把电能→机械能小结1、通电的导体在磁场中受到力的作用，力的方向与_______及_______有关。2、通电线圈在磁场中将会________利用该原理可制成________。电流方向磁场方向受到力转动电动机习题一、填空题1.电动机主要由_______和_______组成,是利用_____线圈在＿＿＿里受力而转动的原理制成的．2．如果只改变磁场方向或电流方向，通电导线受到的力＿＿＿；如果同时改变电流方向和磁场方向，则通电导线受力将＿＿＿．转子定子通电磁场改变不改变3．通电导体在磁场中受力而运动时（）Ａ．消耗了电能，产生了机械能Ｂ．消耗了机械能，产生了电能Ｃ．消耗了机械能，产生了内能Ｄ．消耗了化学能，产生了电能Ａ1．要改变直流电动机的转动方向,应采取的方法是[]A．增强磁极的磁性B．加大通电电流C．改变线圈中的电流方向D．将磁铁的磁极对调2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是[]A．电流方向改变时，导体受力方向改变B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变3、电动机是利用制成的。习题C通电线圈在磁场中受力转动原理CD2,下列说法正确的是()A.电动机是把机械能转化为电能的机器B.电动机是把电能转化为机械能的机器C.直流电动机是利用线圈的转动而产生电流的D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢Ｂ
