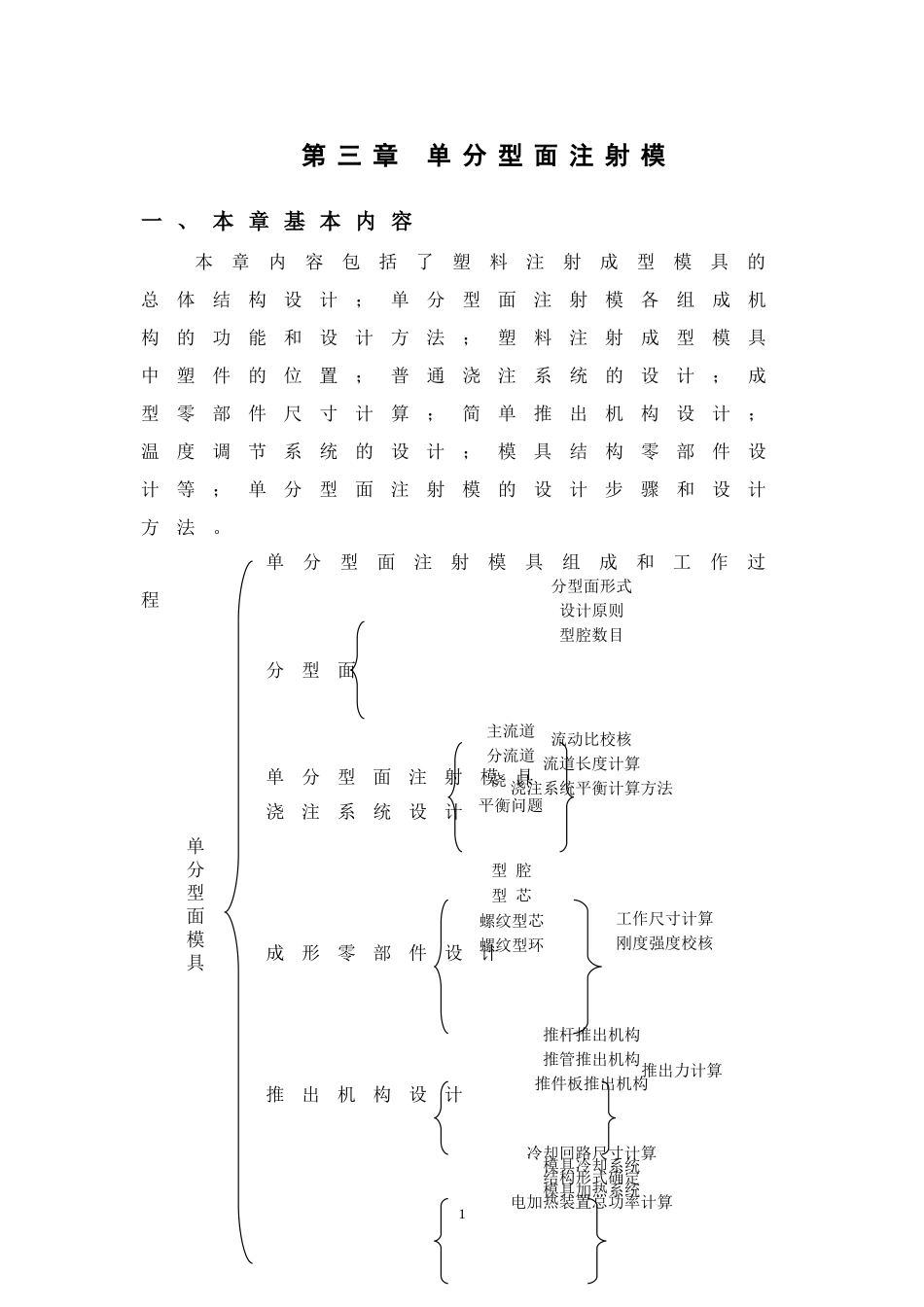

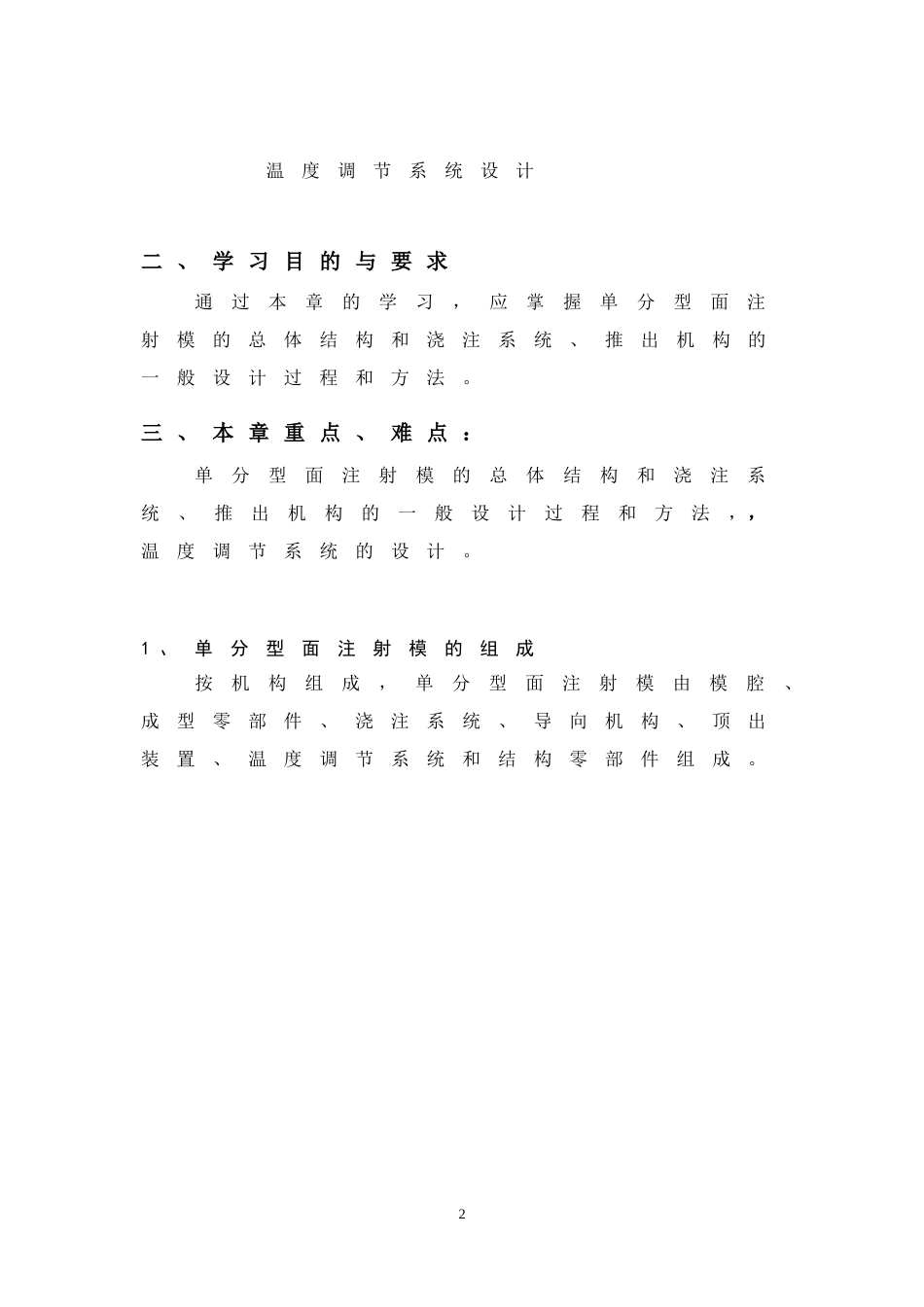

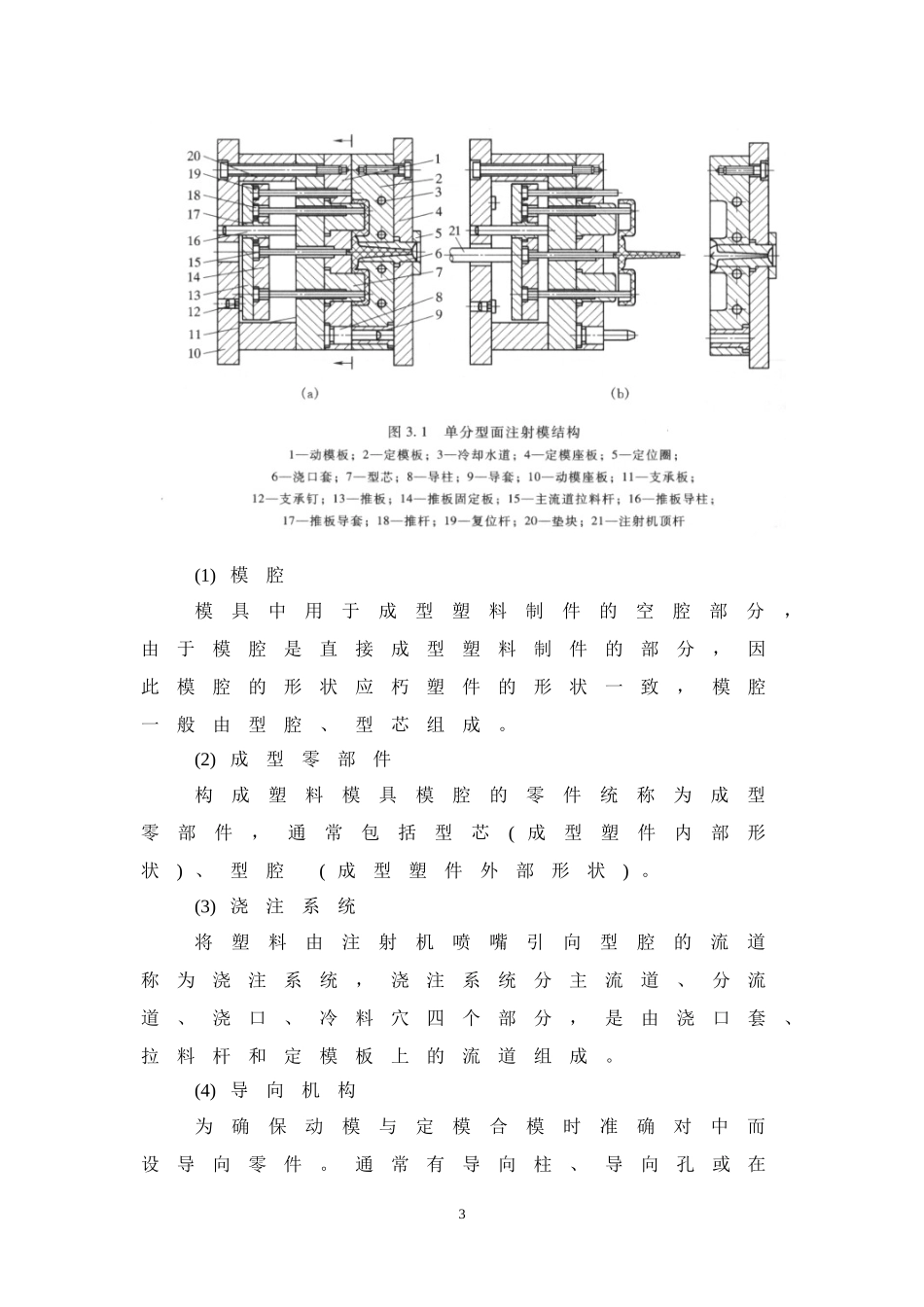

分型面形式设计原则型腔数目第三章单分型面注射模一、本章基本内容本章内容包括了塑料注射成型模具的总体结构设计；单分型面注射模各组成机构的功能和设计方法；塑料注射成型模具中塑件的位置；普通浇注系统的设计；成型零部件尺寸计算；简单推出机构设计；温度调节系统的设计；模具结构零部件设计等；单分型面注射模的设计步骤和设计方法。单分型面注射模具组成和工作过程分型面单分型面注射模具浇注系统设计成形零部件设计推出机构设计1主流道分流道浇口平衡问题型腔型芯螺纹型芯螺纹型环工作尺寸计算刚度强度校核推杆推出机构推管推出机构推件板推出机构推出力计算流动比校核流道长度计算浇注系统平衡计算方法单分型面模具模具冷却系统模具加热系统冷却回路尺寸计算结构形式确定电加热装置总功率计算温度调节系统设计二、学习目的与要求通过本章的学习，应掌握单分型面注射模的总体结构和浇注系统、推出机构的一般设计过程和方法。三、本章重点、难点：单分型面注射模的总体结构和浇注系统、推出机构的一般设计过程和方法，，温度调节系统的设计。1、单分型面注射模的组成按机构组成，单分型面注射模由模腔、成型零部件、浇注系统、导向机构、顶出装置、温度调节系统和结构零部件组成。2(1)模腔模具中用于成型塑料制件的空腔部分，由于模腔是直接成型塑料制件的部分，因此模腔的形状应朽塑件的形状一致，模腔一般由型腔、型芯组成。(2)成型零部件构成塑料模具模腔的零件统称为成型零部件，通常包括型芯(成型塑件内部形状)、型腔(成型塑件外部形状)。(3)浇注系统将塑料由注射机喷嘴引向型腔的流道称为浇注系统，浇注系统分主流道、分流道、浇口、冷料穴四个部分，是由浇口套、拉料杆和定模板上的流道组成。(4)导向机构为确保动模与定模合模时准确对中而设导向零件。通常有导向柱、导向孔或在3动模定模上分别设置互相吻合的内外锥面组成。(5)推出装置在开模过程中，将塑件从模具中推出的装置。有的注射模具的推出装置为避免在顶出过程中推出板歪斜，还设有导向零件，使推板保持水平运动。由推杆、推板、推杆固定板、复位杆、主流道拉料杆、支承钉、推板导柱及推板导套组成。(6)温度调节和排气系统为了满足注射工艺对模具温度的要求，模具设有冷却或加热系统，冷却系统一般在模具内开设冷却水道，冷却系统是由冷却水道和水嘴组成。加热则在模具内部或周围安装加热元件，如电加热元件。在注射成型过程中，为了将型腔内的气体排除模外，常常需要开设排气系统。(7)结构零部件用来安装固定或支承成型零部件及前述的各部分机构的零部件。支承零部件组装在一起，可以构成注射模具的基本骨架。2、单分型面注射模的工作原理单分型面注射模的工作原理:模具合模时，在导柱和导套的导向定位下，动模和定模闭合。型腔由定模板上的型腔与固定在动模板上型芯组成，并由注射机合模系统提供的锁模力锁紧。然后注射机开始注射，塑料熔体经定模上的浇注系统进入型4腔，带熔体充满型腔并经过保压、补塑和冷却定型后开模。开模时，注射机合模系统带动动模后退，模具从动模和定模分型面分开，塑件包在型芯上随动模一起后退，同时，拉料杆将浇注系统的主流道凝料从浇口套中拉出。当动模移动一定距离后，注射机的顶杆接触推板，推板机构开始动作，使推杆和拉料杆分别将塑件及浇注系统凝料从型芯和冷料穴中推出，塑件在浇注系统凝料一起从模具中落下，至此完成一次注射过程。合模时，推出机构靠复位杆复位并准备下一次注射。3、单分型面注射模具浇注系统设计(1)普通浇注系统的组成浇注系统是指模具中由注射机喷嘴到型腔之间的进料通道。普通浇注系统一般由主流道、分流道、浇口和冷料穴四部分组成。图3.6a为安装在卧式或立式注射机上的注射模具所用的浇注系统，亦称为直浇口式浇注系统，其主流道垂直于模具分型面；图3.6b为安装在角式注射机上的注射模具所用浇注系统，主流道平行于分型面。(2)浇注系统的设计原则设计浇注系统应遵循如下基本原则：①了解塑料的成形性能②尽量避免或减少产生熔接痕③有利于型腔中气体的排出5④防止型芯的变形和嵌件的位移⑤尽量采用较短的流程充满型腔(3)流动比的校核流动距...
