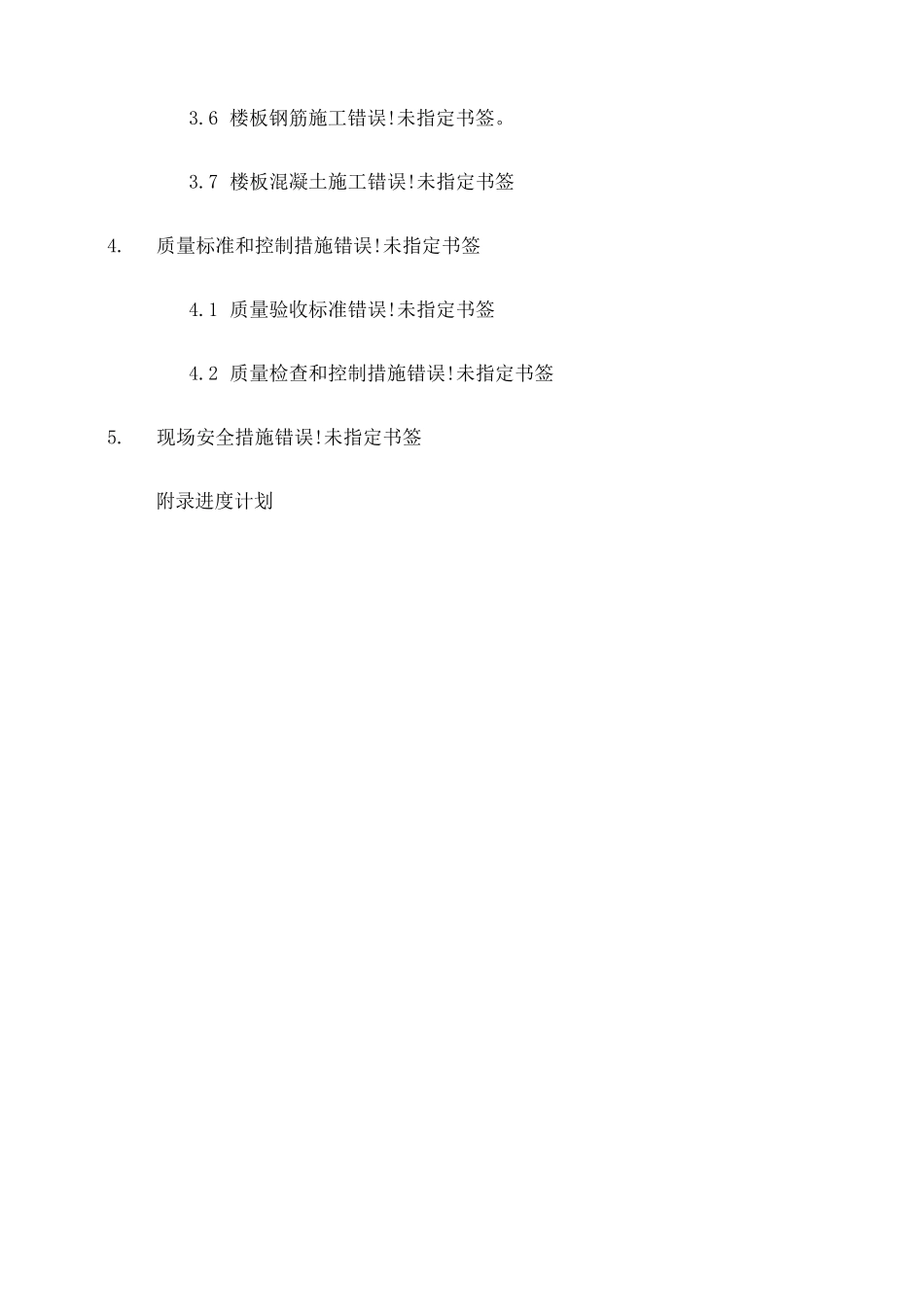

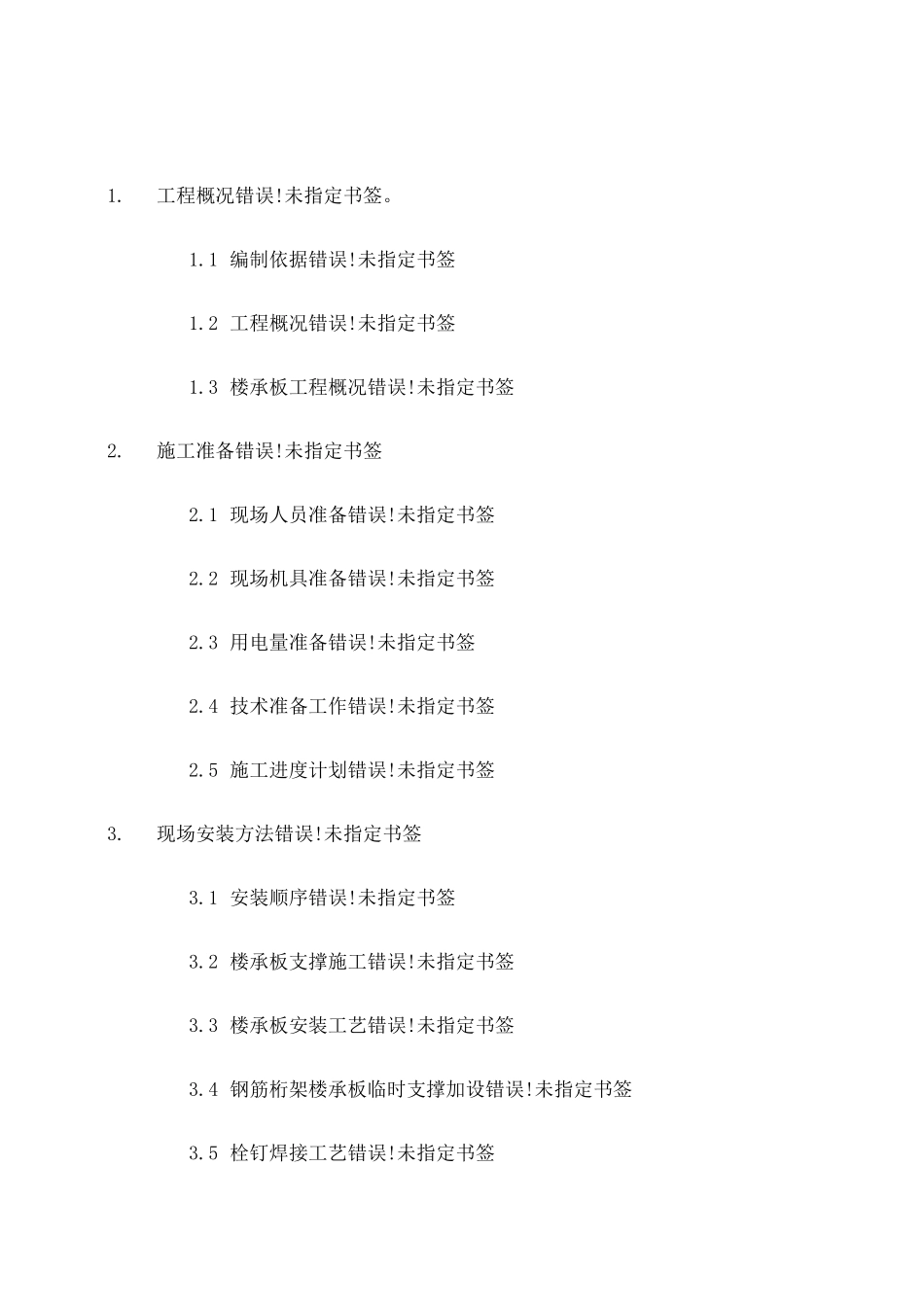

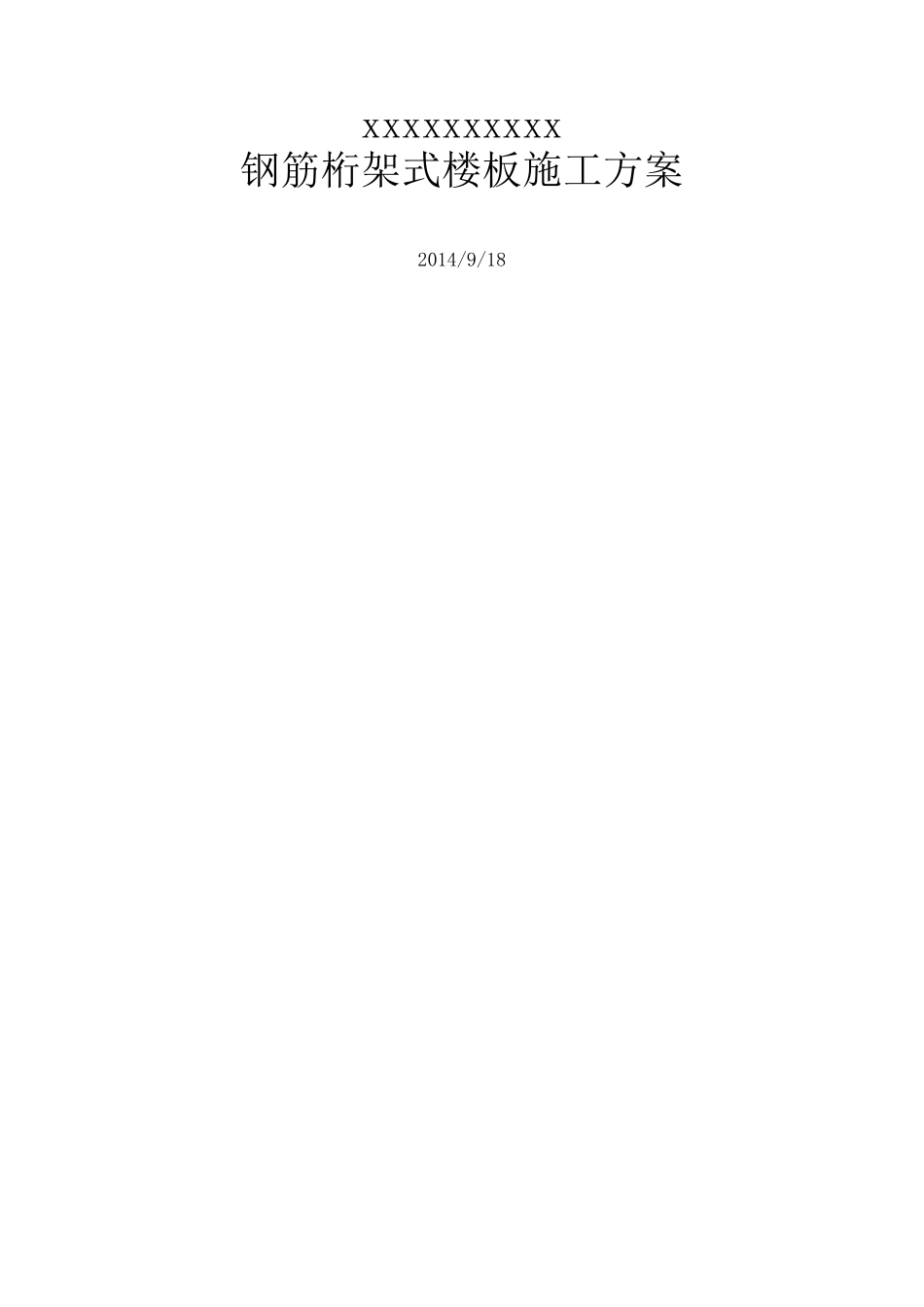

xxxxxxxxxx钢筋桁架式楼板施工方案2014/9/181.工程概况错误!未指定书签。1.1编制依据错误!未指定书签1.2工程概况错误!未指定书签1.3楼承板工程概况错误!未指定书签2.施工准备错误!未指定书签2.1现场人员准备错误!未指定书签2.2现场机具准备错误!未指定书签2.3用电量准备错误!未指定书签2.4技术准备工作错误!未指定书签2.5施工进度计划错误!未指定书签3.现场安装方法错误!未指定书签3.1安装顺序错误!未指定书签3.2楼承板支撑施工错误!未指定书签3.3楼承板安装工艺错误!未指定书签3.4钢筋桁架楼承板临时支撑加设错误!未指定书签3.5栓钉焊接工艺错误!未指定书签3.6楼板钢筋施工错误!未指定书签。3.7楼板混凝土施工错误!未指定书签4.质量标准和控制措施错误!未指定书签4.1质量验收标准错误!未指定书签4.2质量检查和控制措施错误!未指定书签5.现场安全措施错误!未指定书签附录进度计划1.工程概况1.1编制依据序号名称编号1XXXXXX工程图纸2014-022《XXXXXX工程施工组织设计》2014-033《钢结构工程施工方案》4《钢结构工程施工质量验收规范》GB20205-20015《钢结构工程施工规范》GB50755-20126《组合楼板设计与施工规范》CECS273-20107《钢结构焊接规范》GB50661-20118《建筑机械使用安全技术规程》JGJ33-20129《建筑结构长城杯工程质量评审标准》DBJ/T01-69-200310《建筑安装工程资料管理规程》DB11/T695-2009当上述规范规程中的检测验收指标不一致时，应以较严格要求为准。1.2工程概况本工程北临规划六路，南临体育场北路，西临湖景东路，东临北辰东路，地下二层地上八层，突出屋面的塔楼一层。本工程主楼部分采用偏心支撑钢框架结构,楼板为钢筋桁架组合楼板。整体结构按使用功能分为主楼、东侧裙房和西侧裙房，东西侧裙房通过结构分缝和主楼断开，各自成为单独的结构体系。东侧裙房通过一道结构缝划分为东北侧单元和东侧单元两个独立的结构单元，西侧裙房通过一道结构缝划分为西北侧单元和西侧单元两个独立的结构单元。具体结构单元划分如下图所示。图1结构单元示意图地下室底板标高T3.4m,局部-15.45m、T7.2m。主楼地下室顶板（首层楼板）标高-0.4m，裙房地下室顶板（首层楼板）标高-2.3~-0.5m不等。主楼结构高度57.8m，突出主体结构的平面为圆形的轻钢屋盖顶标高为67.8m结构平面形状为正方形，主体结构底部宽度为72.0m（至结构外框柱边）,立面逐渐向上收进，五层31.0标高处结构宽度为57.64m（至结构外框柱边），七层49.0标高处结构宽度为72.5m（至结构楼板外边），顶部突出主体结构钢屋盖平面直径为50.8m。主楼结构由四个钢框架支撑筒与外围的钢框柱组成，主体结构内部为4组1.8mX1.8m的型钢格构柱。南北两侧主要出入口处各有7根外框柱不落地，东西两侧次要出入口处各有3根外框柱不落地。由于31.0m标高以下外框柱为斜柱，且较多外框柱在15.0m标高处被转换。西侧裙楼呈L形，沿转角处设缝划为西侧结构单元和西北侧结构单元两个较为规则的单元。西侧结构单元4层；结构高度19.30m，宽度24.9m。西北侧结构单元结构高度23.90m，宽度27.3m。结构采用钢筋混凝土框架一剪力墙结构，局部大跨钢-组合楼板。钢结构部分包括内置型钢、钢桁架。东侧裙楼同西侧裙房对称坐落于主楼侧翼，结构形状呈长L型，长L型结构分割为为东北侧单元和东侧单元。东侧裙房东北侧单元结构高度23.5m，宽度71.5m；东侧单元结构高度19.35m,宽度113.7m。结构采用钢筋混凝土框架一剪力墙结构，钢结构主要包括内置型钢、钢桁架。钢结构工程量约为12000吨。本工程钢结构计划工期：2014年3月~2015年2月。1.3楼承板工程概况本工程钢筋桁架式楼承板的底膜采用镀锌钢板（双面镀锌总量120g/m2）,钢板材质为Q235，基板厚度为0.5mm。图2钢筋桁架式楼承板大样图采用钢筋桁架式楼承板的区域有：裙房1/S~1/W/10~15>1/S~1/W/22~27二层、三层、四层及屋顶层，主楼所有楼层。钢筋桁架楼板须由多维根据钢结构设计图楼面荷载、钢梁布置、铺设方向等条件确定，并满足施工阶段无支撑跨度下强度和挠度要求。2.施工准备2.1现场人员准备施工现场设置楼承板安装工长一名、安装班组两个和栓钉焊接班组一个。安装班组配备：信号工2人，起重工2人，铺板普...
