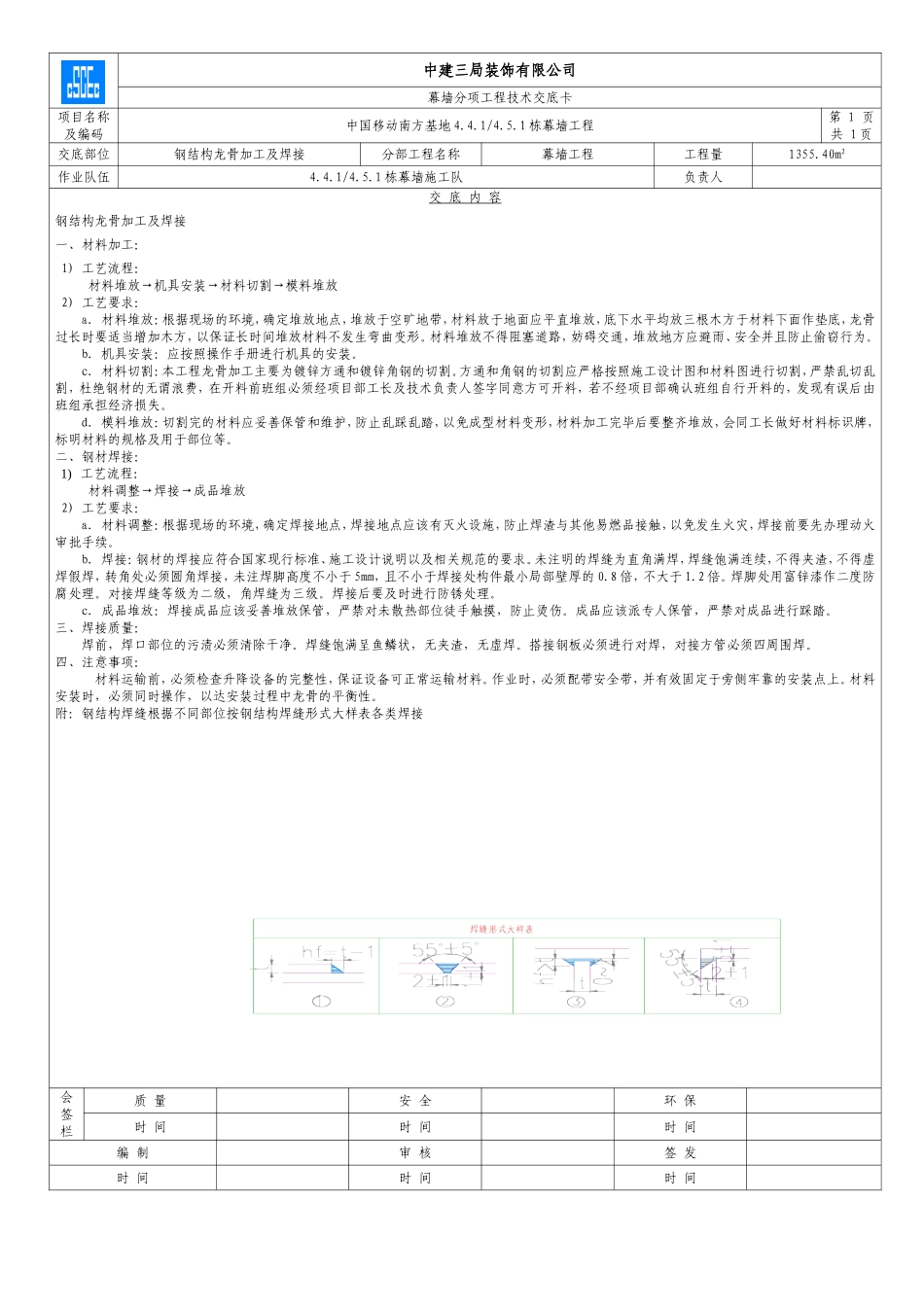

中建三局装饰有限公司幕墙分项工程技术交底卡项目名称及编码中国移动南方基地4.4.1/4.5.1栋幕墙工程第1页共1页交底部位钢结构龙骨加工及焊接分部工程名称幕墙工程工程量1355.40m2作业队伍4.4.1/4.5.1栋幕墙施工队负责人交底内容钢结构龙骨加工及焊接一、材料加工：1)工艺流程：材料堆放→机具安装→材料切割→模料堆放2)工艺要求：a.材料堆放：根据现场的环境，确定堆放地点，堆放于空旷地带，材料放于地面应平直堆放，底下水平均放三根木方于材料下面作垫底，龙骨过长时要适当增加木方，以保证长时间堆放材料不发生弯曲变形。材料堆放不得阻塞道路，妨碍交通，堆放地方应避雨、安全并且防止偷窃行为。b.机具安装：应按照操作手册进行机具的安装。c.材料切割：本工程龙骨加工主要为镀锌方通和镀锌角钢的切割。方通和角钢的切割应严格按照施工设计图和材料图进行切割，严禁乱切乱割，杜绝钢材的无谓浪费，在开料前班组必须经项目部工长及技术负责人签字同意方可开料，若不经项目部确认班组自行开料的，发现有误后由班组承担经济损失。d.模料堆放：切割完的材料应妥善保管和维护，防止乱踩乱踏，以免成型材料变形，材料加工完毕后要整齐堆放，会同工长做好材料标识牌，标明材料的规格及用于部位等。二、钢材焊接：1)工艺流程：材料调整→焊接→成品堆放2)工艺要求：a.材料调整：根据现场的环境，确定焊接地点，焊接地点应该有灭火设施，防止焊渣与其他易燃品接触，以免发生火灾，焊接前要先办理动火审批手续。b.焊接：钢材的焊接应符合国家现行标准、施工设计说明以及相关规范的要求。未注明的焊缝为直角满焊，焊缝饱满连续，不得夹渣，不得虚焊假焊，转角处必须圆角焊接，未注焊脚高度不小于5mm，且不小于焊接处构件最小局部壁厚的0.8倍，不大于1.2倍。焊脚处用富锌漆作二度防腐处理。对接焊缝等级为二级，角焊缝为三级。焊接后要及时进行防锈处理。c.成品堆放：焊接成品应该妥善堆放保管，严禁对未散热部位徒手触摸，防止烫伤。成品应该派专人保管，严禁对成品进行踩踏。三、焊接质量：焊前，焊口部位的污渍必须清除干净。焊缝饱满呈鱼鳞状，无夹渣，无虚焊。搭接钢板必须进行对焊，对接方管必须四周围焊。四、注意事项：材料运输前，必须检查升降设备的完整性，保证设备可正常运输材料。作业时，必须配带安全带，并有效固定于旁侧牢靠的安装点上。材料安装时，必须同时操作，以达安装过程中龙骨的平衡性。附：钢结构焊缝根据不同部位按钢结构焊缝形式大样表各类焊接会签栏质量安全环保时间时间时间编制审核签发时间时间时间
