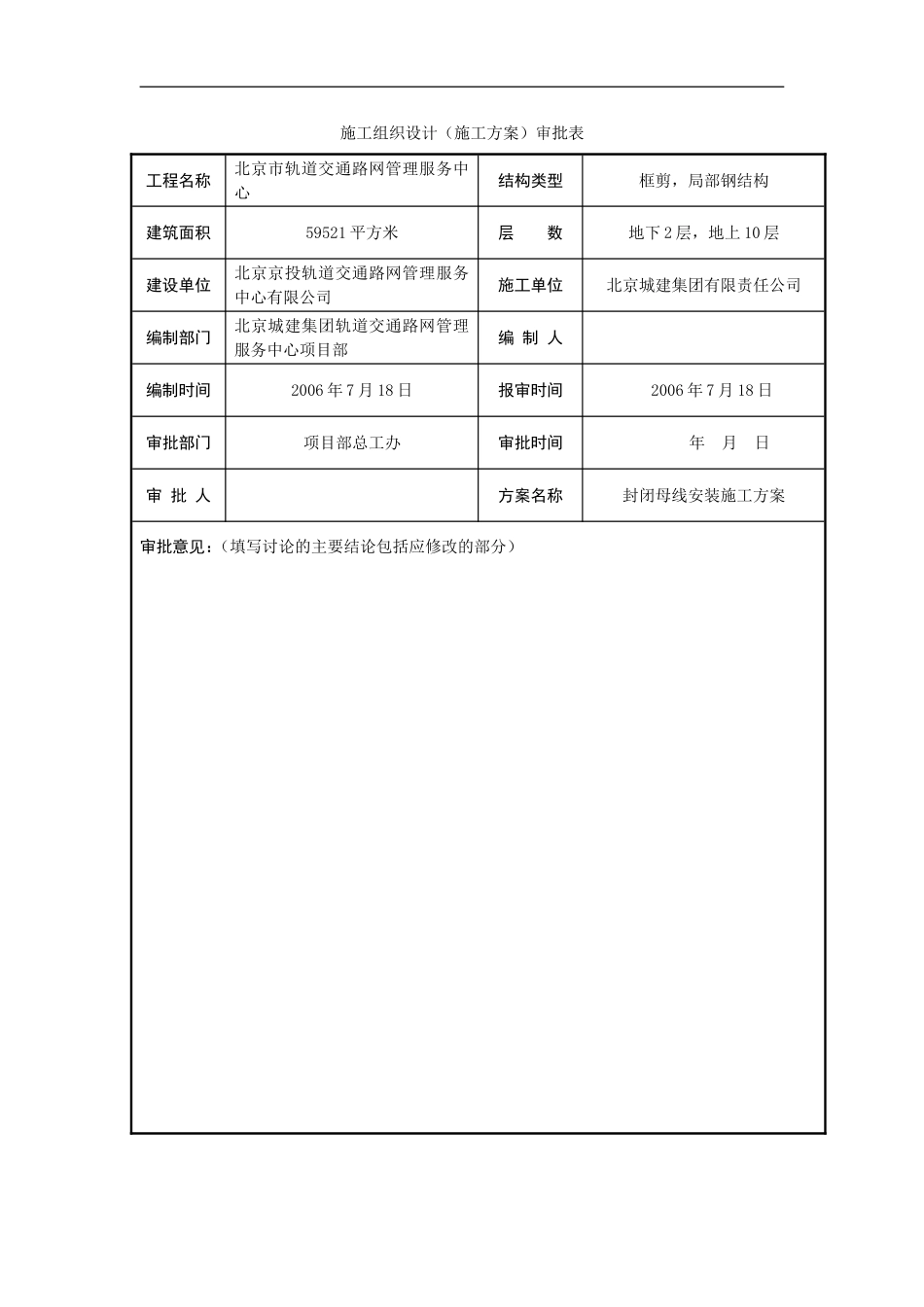

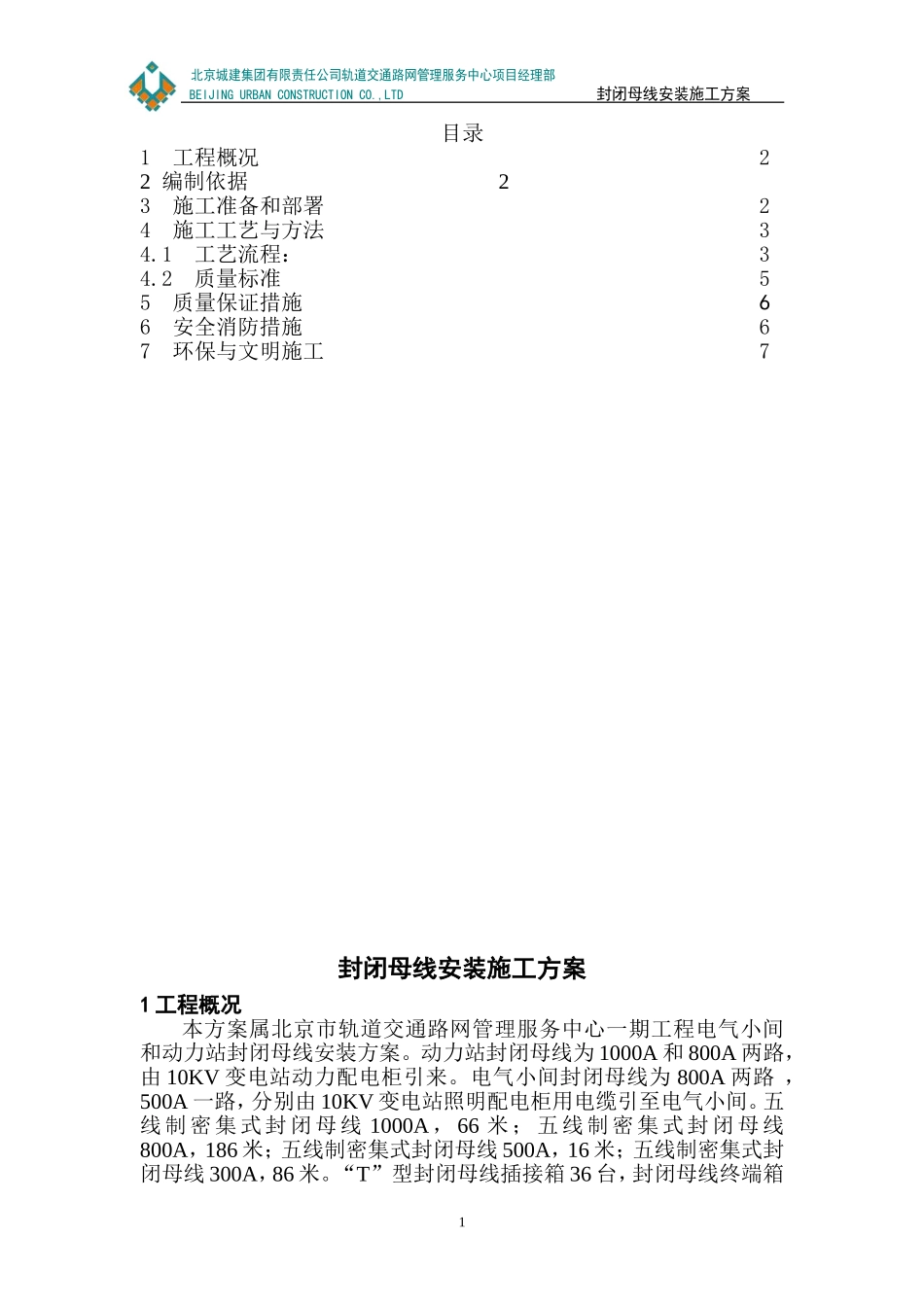

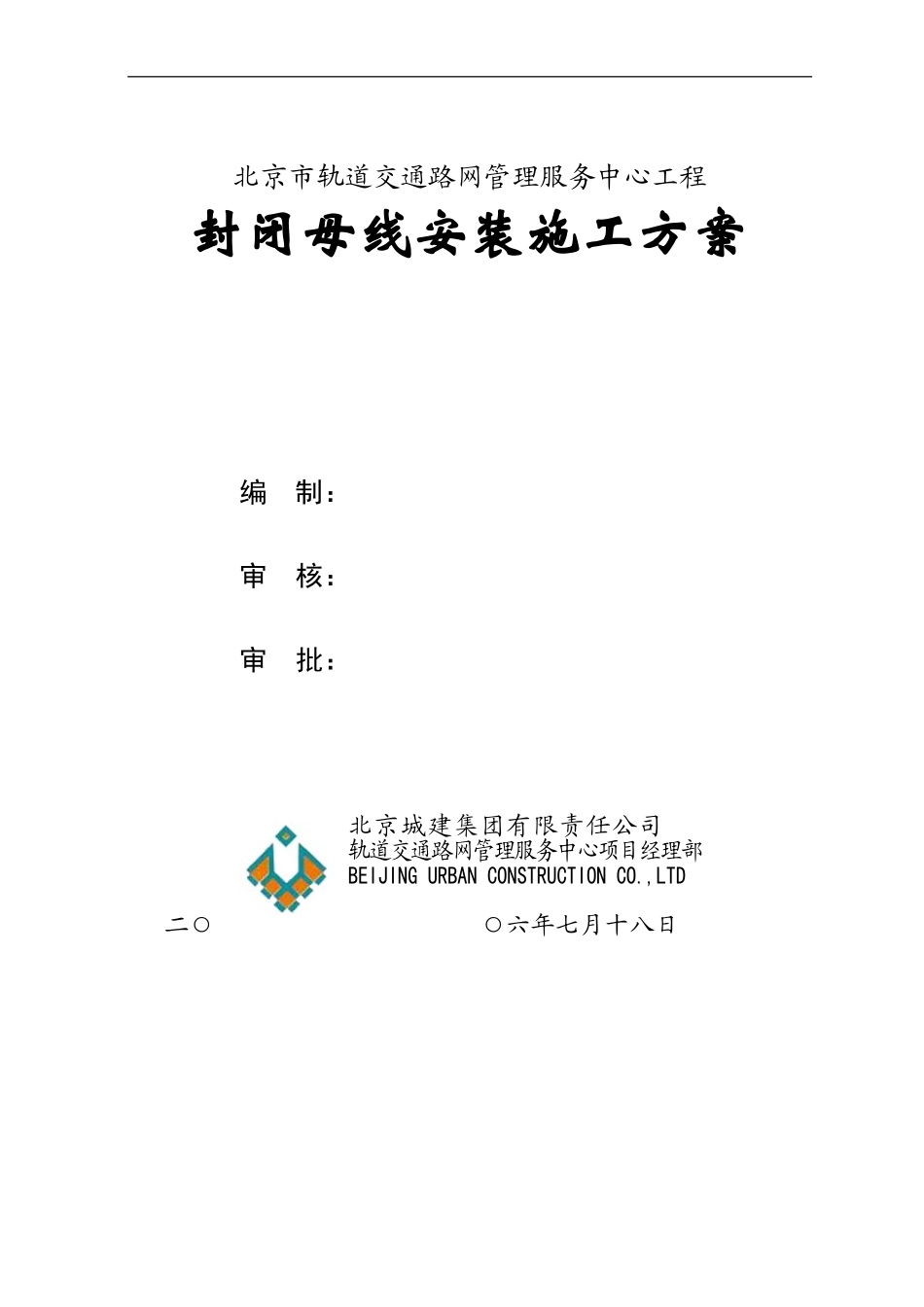

北京市轨道交通路网管理服务中心工程封闭母线安装施工方案编制：审核：审批：北京城建集团有限责任公司轨道交通路网管理服务中心项目经理部BEIJINGURBANCONSTRUCTIONCO.,LTD二○○六年七月十八日施工组织设计（施工方案）审批表工程名称北京市轨道交通路网管理服务中心结构类型框剪，局部钢结构建筑面积59521平方米层数地下2层，地上10层建设单位北京京投轨道交通路网管理服务中心有限公司施工单位北京城建集团有限责任公司编制部门北京城建集团轨道交通路网管理服务中心项目部编制人编制时间2006年7月18日报审时间2006年7月18日审批部门项目部总工办审批时间年月日审批人方案名称封闭母线安装施工方案审批意见：（填写讨论的主要结论包括应修改的部分）北京城建集团有限责任公司轨道交通路网管理服务中心项目经理部BEIJINGURBANCONSTRUCTIONCO.,LTD封闭母线安装施工方案目录1工程概况22编制依据23施工准备和部署24施工工艺与方法34.1工艺流程：34.2质量标准55质量保证措施66安全消防措施67环保与文明施工7封闭母线安装施工方案1工程概况本方案属北京市轨道交通路网管理服务中心一期工程电气小间和动力站封闭母线安装方案。动力站封闭母线为1000A和800A两路，由10KV变电站动力配电柜引来。电气小间封闭母线为800A两路，500A一路，分别由10KV变电站照明配电柜用电缆引至电气小间。五线制密集式封闭母线1000A，66米；五线制密集式封闭母线800A，186米；五线制密集式封闭母线500A，16米；五线制密集式封闭母线300A，86米。“T”型封闭母线插接箱36台，封闭母线终端箱1北京城建集团有限责任公司轨道交通路网管理服务中心项目经理部BEIJINGURBANCONSTRUCTIONCO.,LTD封闭母线安装施工方案44台。2编制依据2.1北京市城建设计研究总院绘制的电气施工图。2.2电气装置安装施工及验收规范。2.3《建筑电气通用图籍》（92DQ3）。2.4《建筑电气安装分项工程施工工艺标准》。3施工准备和部署3.1施工准备3.1.1技术准备（1）施工图纸及产品技术文件齐全。（2）封闭插接母线安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。（3）土建预留的孔洞其位置，大小应符合设计和施工规范要求。（4）电气设备（变压器、开关柜等）安装完毕，且检验合格。3.1.2施工准备（1）参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。（2）现场加工须设置专用工作台，加保护围栏。作业时应配备电气消防设备。（3）作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。（4）施工技术资料要和施工进度同步。3.2施工部署主楼、西副楼的电气小间和动力站的封闭母线由山东水电一队安装，东副楼的电气小间的封闭母线由山东水电二队安装。4施工工艺与方法4.1工艺流程设备点验检查→支架制作安装→封闭插接母线安装→试运行验收（1）设备点验检查。应有安装单位、监理单位、建设单位和供货单位共同进行，并做好记录。根据装箱单检查设备及附件的规格、数量、品种，应符合设计要求。分段标志清晰齐全，外观无损伤，母线绝缘电阻符合设计要求。（2）支架制作安装。根据施工现场结构类型，支架应采用角钢或槽钢制作，支架上钻孔应用台钻或手枪钻钻孔，不得用气焊割孔和断料，孔径不得大于固定螺栓直径2mm。支架安装应固定牢靠，膨胀螺栓固定支架不少于两条，吊架安装螺扣外露2—4扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧，支架焊接处刷防腐油漆应均匀，无遗漏。封闭母线水平敷设时支持点间距不应大于2m，垂直敷设时支持点间距不应大于1.5m，在通过各层楼板处采用专用附件支撑固定，在母线末端0.5米处内应有固定点。2北京城建集团有限责任公司轨道交通路网管理服务中心项目经理部BEIJINGURBANCONSTRUCTIONCO.,LTD封闭母线安装施工方案（3）封闭母线安装。一般要求：封闭母线应按设计和产品技术文件规定进行组装，组装前应对每段进行绝缘电阻的测试（用1000V摇表），应不小于100MΩ，并做好记录。母线端头应装封闭罩，母线外壳间有跨接地线。母线与设备连接宜采用软连接，母线紧固螺栓由厂家配套供...
