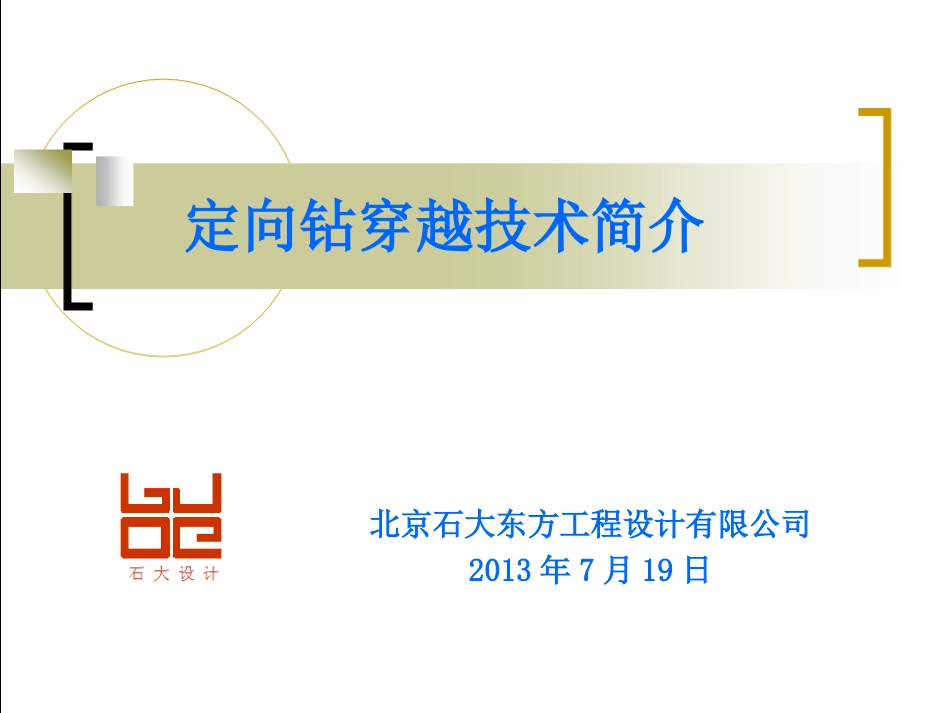

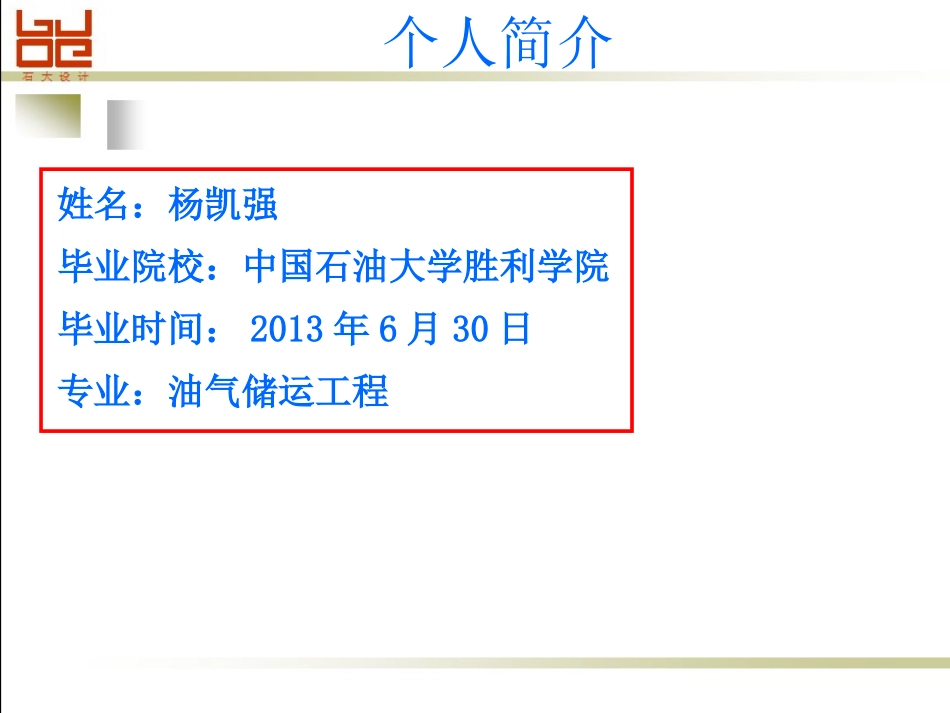

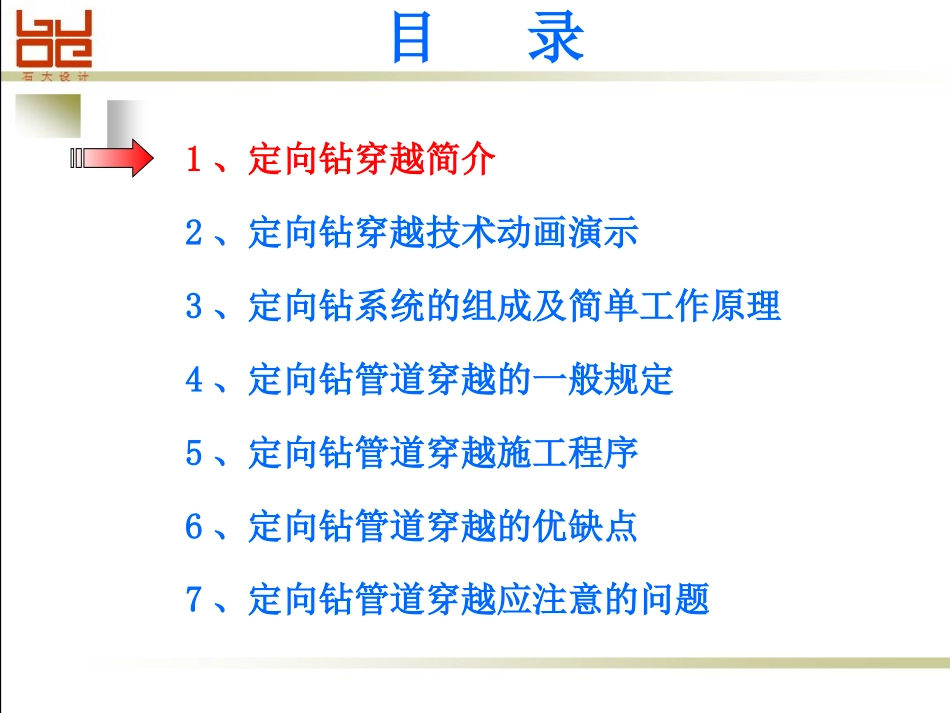

定向钻穿越技术简介北京石大东方工程设计有限公司2013年7月19日个人简介姓名：杨凯强毕业院校：中国石油大学胜利学院毕业时间：2013年6月30日专业：油气储运工程目录1、定向钻穿越简介2、定向钻穿越技术动画演示3、定向钻系统的组成及简单工作原理4、定向钻管道穿越的一般规定5、定向钻管道穿越施工程序6、定向钻管道穿越的优缺点7、定向钻管道穿越应注意的问题1、定向钻穿越简介定向钻主要用于穿越河流、湖泊、公路和山体或（构）筑物等障碍物，敷设大口径、长距离的石油天然气管道。定向钻施工时，按设计的钻孔轨迹，采用定向钻进技术先开一个导向孔，随后在钻杆端部换接大直径的扩孔钻头和直径小于扩孔钻头的待敷设管线进行扩孔和管道回拖。在扩孔的同时，将待敷设的管线拉入导向孔，完成敷设作业。目录1、定向钻穿越简介2、定向钻穿越技术动画演示3、定向钻系统的组成及简单工作原理4、定向钻管道穿越的一般规定5、定向钻管道穿越施工程序6、定向钻管道穿越的优缺点7、定向钻管道穿越应注意的问题2、定向钻穿越技术动画演示目录1、定向钻穿越简介2、定向钻穿越技术动画演示3、定向钻系统的组成及简单工作原理4、定向钻管道穿越的一般规定5、定向钻管道穿越施工程序6、定向钻管道穿越的优缺点7、定向钻管道穿越应注意的问题3、定向钻系统组成及简单工作原理3.1.1钻机系统钻机系统是整个定向钻系统的核心，主要由底座、钻机架、活动卡盘和控制室组成。3.1定向钻系统组成3、定向钻系统组成及简单工作原理3.1.2控向与造斜系统定向钻的控向方式分为有线控向和无线控向两种。造斜是实现管道曲线穿越的关键所在。3.1.3钻具常用的钻具有钻头、泥浆马达和钻杆。钻头泥浆马达钻杆3、定向钻系统组成及简单工作原理3.1.4泥浆系统在穿越施工中，泥浆主要用于护壁、携沙、润滑，保证施工的正常、顺利进行。3.1.5扩孔与回拖系统回拖是管道穿越施工中最后一道工序。必须充分考虑泥浆、扩孔直径、扩孔井壁条件，并科学设定回拖力。3.1.6动力辅助系统动力源一般由柴油机、液压泵和发电机组成。3、定向钻系统组成及简单工作原理3.2简单工作原理(当穿越管径大于DN90时需要预扩孔）目录1、定向钻穿越简介2、定向钻穿越技术动画演示3、定向钻系统的组成及简单工作原理4、定向钻管道穿越的一般规定5、定向钻管道穿越施工程序6、定向钻管道穿越的优缺点7、定向钻管道穿越应注意的问题4、定向钻管道穿越的一般规定4.1穿越河流等水域时，穿越管段管顶埋深应在河流最大冲刷线2.5m一下，且穿越管段管顶到河床底部的最小距离宜大于穿越管径的10—15倍，且不小于6m。对防洪等级高的河流，应根据不同的地质类别，适当增加穿越深度。4.2穿越铁路、公路时，穿越管段管顶埋深应符合铁路、公路等相关部门的规定。等……由于规定过多，在此不再赘述，详见油气输送管道穿越工程施工规范。目录1、定向钻穿越简介2、定向钻穿越技术动画演示3、定向钻系统的组成及简单工作原理4、定向钻管道穿越的一般规定5、定向钻管道穿越施工程序6、定向钻管道穿越的优缺点7、定向钻管道穿越应注意的问题5、定向钻管道穿越施工程序施工准备测量放线安装钻机钻导向孔预扩孔管道发送回拖泥浆处理恢复目录1、定向钻穿越简介2、定向钻穿越技术动画演示3、定向钻系统的组成及简单工作原理4、定向钻管道穿越的一般规定5、定向钻管道穿越施工程序6、定向钻管道穿越的优缺点7、定向钻管道穿越应注意的问题6、定向钻管道穿越的优缺点优点缺点1、对地面的干扰小。2、施工速度快。3、可控制铺管方向，施工精确度高。1、对施工场地要求较高。2、在砾石层中施工比较困难。3、一般不适用与成孔困难的地层。目录1、定向钻穿越简介2、定向钻穿越技术动画演示3、定向钻系统的组成及简单工作原理4、定向钻管道穿越的一般规定5、定向钻管道穿越施工程序6、定向钻管道穿越的优缺点7、定向钻管道穿越应注意的问题7、定向钻管道穿越应注意的问题7.1分析所穿越地层的自稳性，防止成孔引起的地面塌陷。7.2分析地层土壤密度，选配合适的泥浆压力，防止冒浆污染环境。7.3泥浆制作、利用、回收及废浆处理，要避免污染环境，排放的废水与废弃固体必须符合国家污染...
