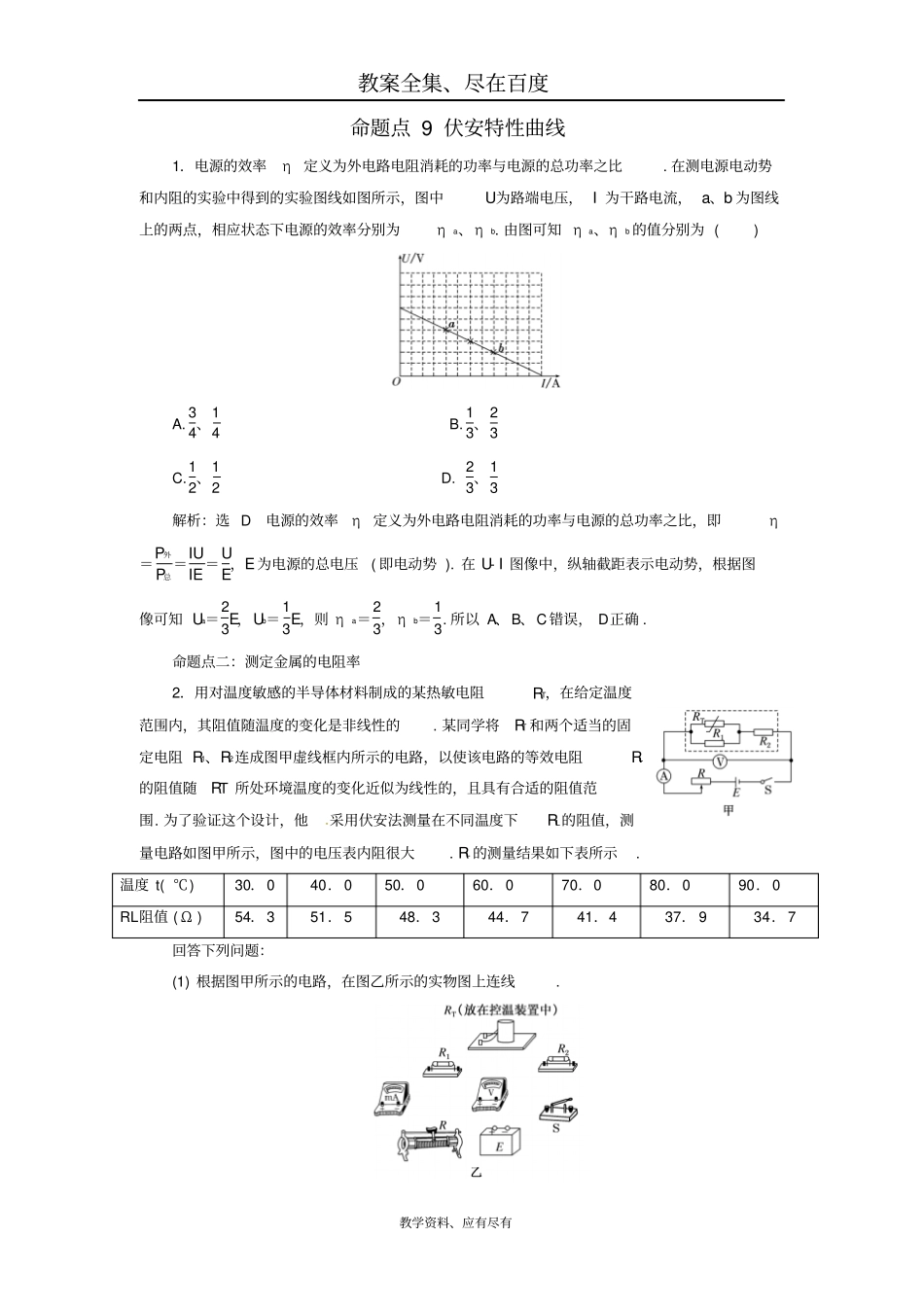

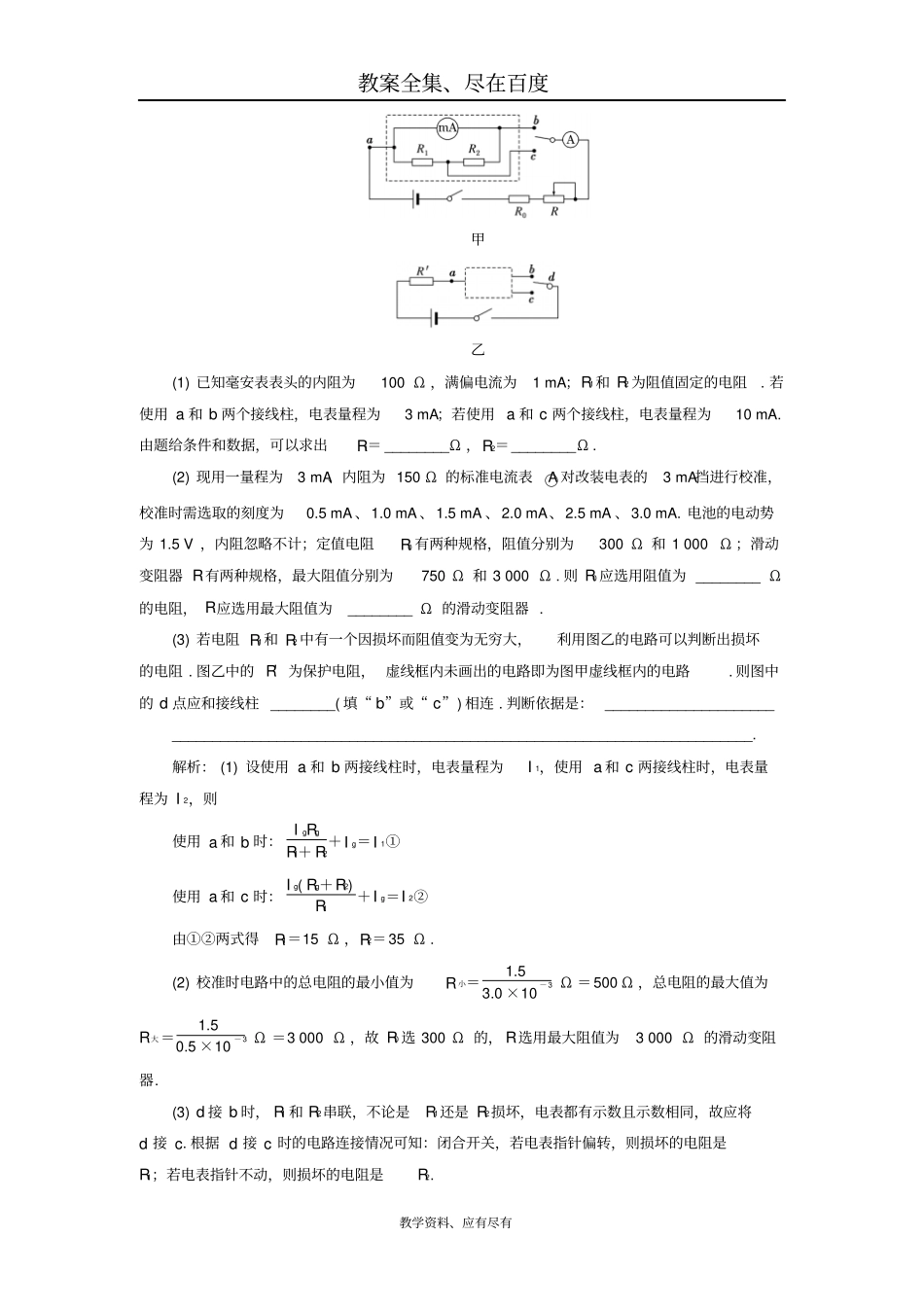

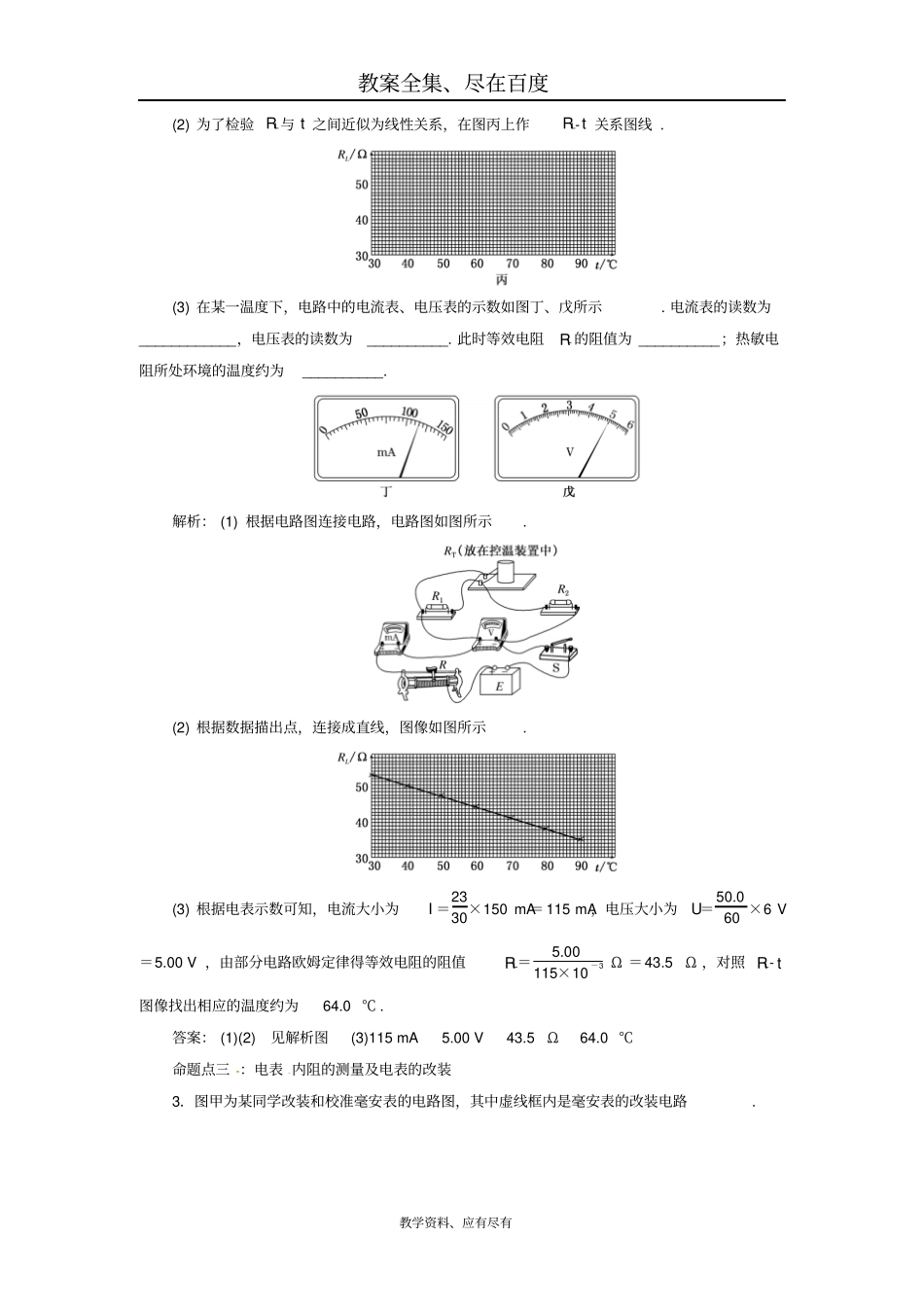

教案全集、尽在百度教学资料、应有尽有命题点9伏安特性曲线1．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为()A.34、14B.13、23C.12、12D.23、13解析：选D电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比，即η＝P外P总＝IUIE＝UE，E为电源的总电压(即电动势).在U-I图像中，纵轴截距表示电动势，根据图像可知Ua＝23E，Ub＝13E，则ηa＝23，ηb＝13.所以A、B、C错误，D正确.命题点二：测定金属的电阻率2．用对温度敏感的半导体材料制成的某热敏电阻RT，在给定温度范围内，其阻值随温度的变化是非线性的.某同学将RT和两个适当的固定电阻R1、R2连成图甲虚线框内所示的电路，以使该电路的等效电阻RL的阻值随RT所处环境温度的变化近似为线性的，且具有合适的阻值范围.为了验证这个设计，他采用伏安法测量在不同温度下RL的阻值，测量电路如图甲所示，图中的电压表内阻很大.RL的测量结果如下表所示.温度t(℃)30．040．050．060．070．080．090．0RL阻值(Ω)54．351．548．344．741．437．934．7回答下列问题：(1)根据图甲所示的电路，在图乙所示的实物图上连线.教案全集、尽在百度教学资料、应有尽有(2)为了检验RL与t之间近似为线性关系，在图丙上作RL-t关系图线.(3)在某一温度下，电路中的电流表、电压表的示数如图丁、戊所示.电流表的读数为____________，电压表的读数为__________.此时等效电阻RL的阻值为__________；热敏电阻所处环境的温度约为__________.解析：(1)根据电路图连接电路，电路图如图所示.(2)根据数据描出点，连接成直线，图像如图所示.(3)根据电表示数可知，电流大小为I＝2330×150mA＝115mA，电压大小为U＝50.060×6V＝5.00V，由部分电路欧姆定律得等效电阻的阻值RL＝5.00115×10－3Ω＝43.5Ω，对照RL-t图像找出相应的温度约为64.0℃.答案：(1)(2)见解析图(3)115mA5.00V43.5Ω64.0℃命题点三：电表内阻的测量及电表的改装3．图甲为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路.教案全集、尽在百度教学资料、应有尽有甲乙(1)已知毫安表表头的内阻为100Ω，满偏电流为1mA；R1和R2为阻值固定的电阻.若使用a和b两个接线柱，电表量程为3mA；若使用a和c两个接线柱，电表量程为10mA.由题给条件和数据，可以求出R1＝________Ω，R2＝________Ω.(2)现用一量程为3mA、内阻为150Ω的标准电流表○A对改装电表的3mA挡进行校准，校准时需选取的刻度为0.5mA、1.0mA、1.5mA、2.0mA、2.5mA、3.0mA.电池的电动势为1.5V，内阻忽略不计；定值电阻R0有两种规格，阻值分别为300Ω和1000Ω；滑动变阻器R有两种规格，最大阻值分别为750Ω和3000Ω.则R0应选用阻值为________Ω的电阻，R应选用最大阻值为________Ω的滑动变阻器.(3)若电阻R1和R2中有一个因损坏而阻值变为无穷大，利用图乙的电路可以判断出损坏的电阻.图乙中的R′为保护电阻，虚线框内未画出的电路即为图甲虚线框内的电路.则图中的d点应和接线柱________(填“b”或“c”)相连.判断依据是：_____________________________________________________________________________________________.解析：(1)设使用a和b两接线柱时，电表量程为I1，使用a和c两接线柱时，电表量程为I2，则使用a和b时：IgRgR1＋R2＋Ig＝I1①使用a和c时：Ig(Rg＋R2)R1＋Ig＝I2②由①②两式得R1＝15Ω，R2＝35Ω.(2)校准时电路中的总电阻的最小值为R小＝1.53.0×10－3Ω＝500Ω，总电阻的最大值为R大＝1.50.5×10－3Ω＝3000Ω，故R0选300Ω的，R选用最大阻值为3000Ω的滑动变阻器.(3)d接b时，R1和R2串联，不论是R1还是R2损坏，电表都有示数且示数相同，故应将d接c.根据d接c时的电路连接情况可知：闭合开关，若电表指针偏转，则损坏的电阻是R1；若电表指针不动，则损坏的电阻是R2.教案全集、尽在百度教学资料、应有尽有答案：(1)1535(2)3003000(3)c闭合开关时，若电表指针偏转，则损坏的电阻是R1；若电表指针不动，则损坏的电阻是R24．...
