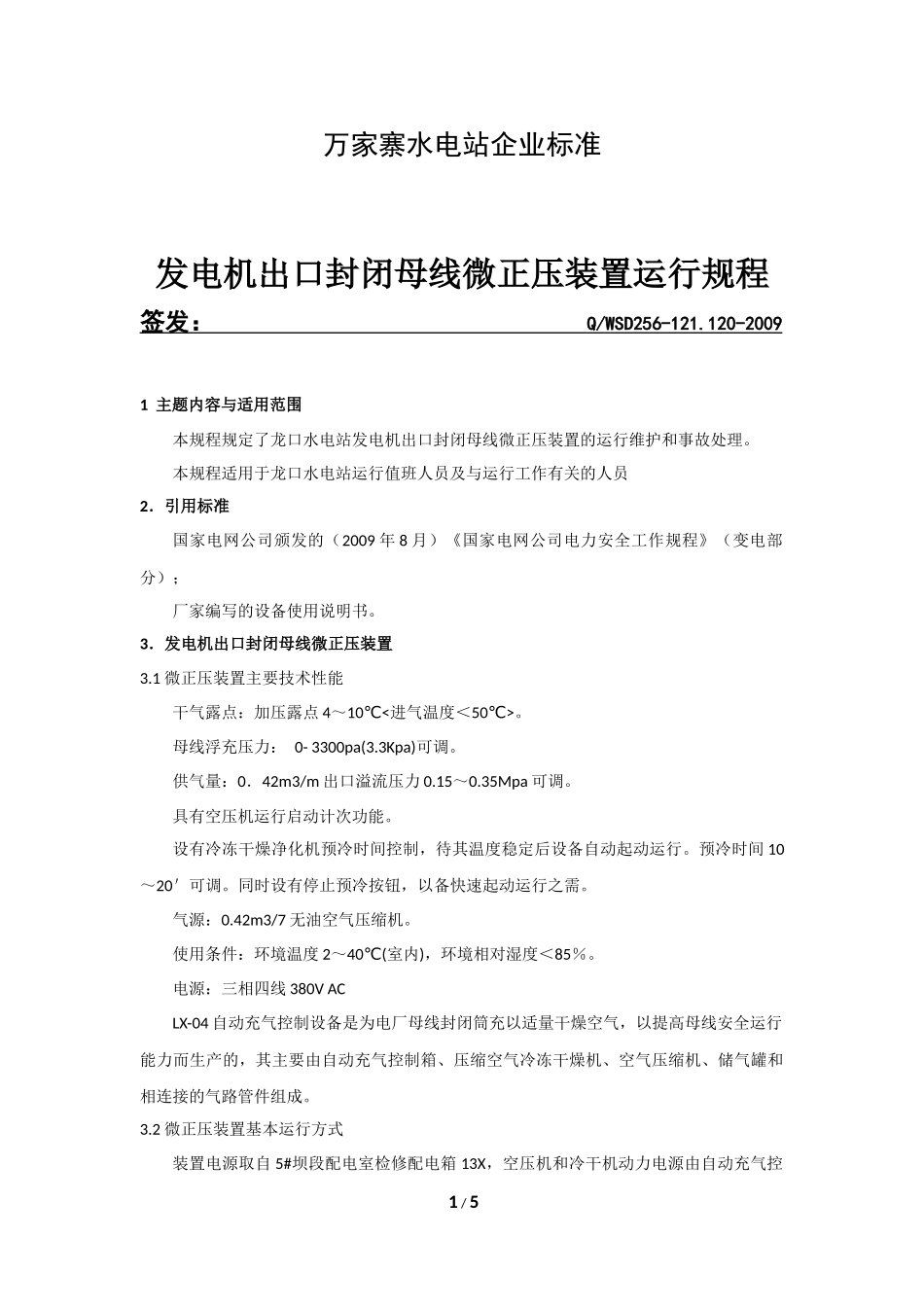

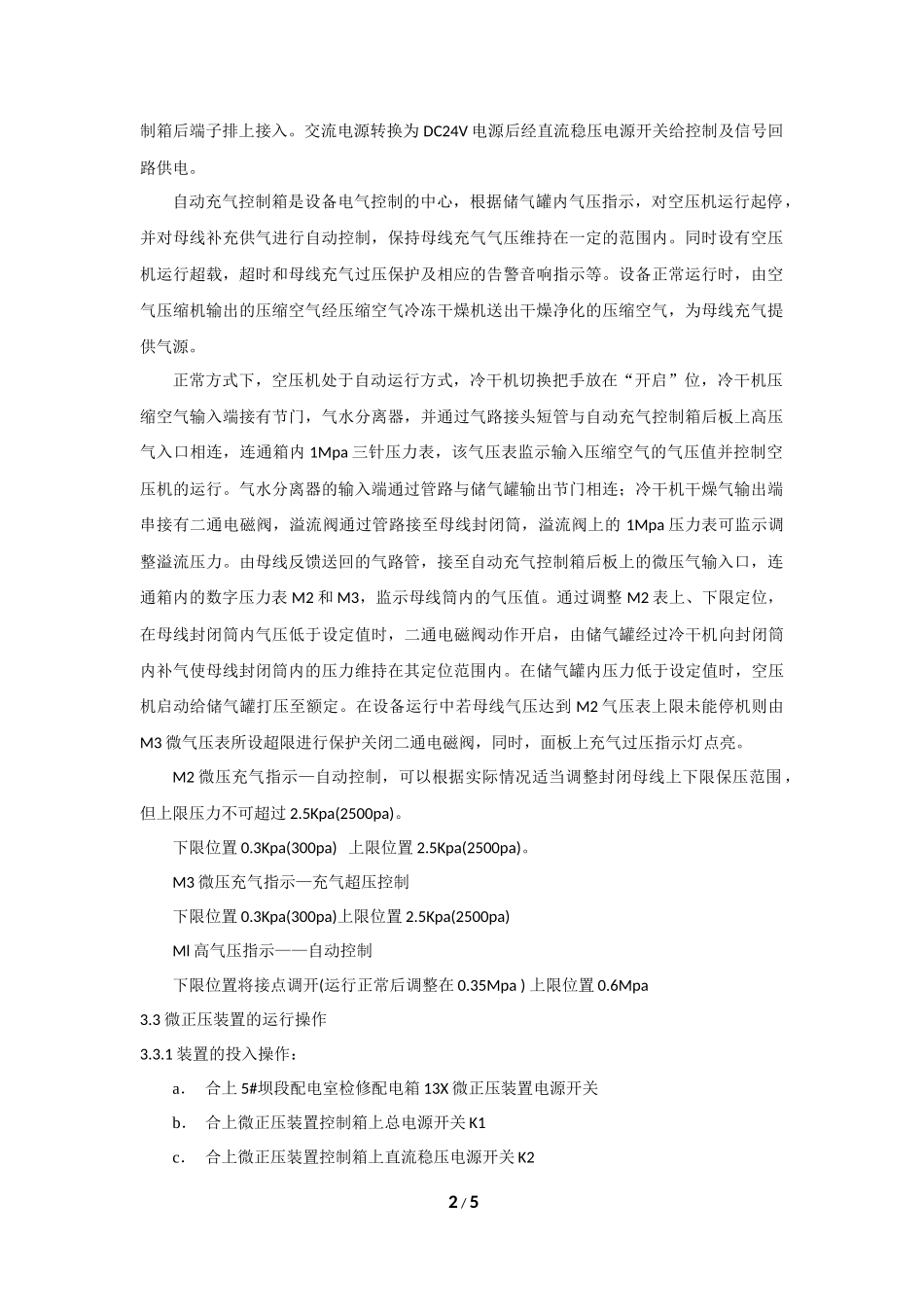

万家寨水电站企业标准发电机出口封闭母线微正压装置运行规程签发：Q/WSD256-121.120-20091主题内容与适用范围本规程规定了龙口水电站发电机出口封闭母线微正压装置的运行维护和事故处理。本规程适用于龙口水电站运行值班人员及与运行工作有关的人员2．引用标准国家电网公司颁发的（2009年8月）《国家电网公司电力安全工作规程》（变电部分）；厂家编写的设备使用说明书。3．发电机出口封闭母线微正压装置3.1微正压装置主要技术性能干气露点：加压露点4～10<℃进气温度＜50>℃。母线浮充压力：0-3300pa(3.3Kpa)可调。供气量：0．42m3/m出口溢流压力0.15～0.35Mpa可调。具有空压机运行启动计次功能。设有冷冻干燥净化机预冷时间控制，待其温度稳定后设备自动起动运行。预冷时间10～20＇可调。同时设有停止预冷按钮，以备快速起动运行之需。气源：0.42m3/7无油空气压缩机。使用条件：环境温度2～40(℃室内)，环境相对湿度＜85％。电源：三相四线380VACLX-04自动充气控制设备是为电厂母线封闭筒充以适量干燥空气，以提高母线安全运行能力而生产的，其主要由自动充气控制箱、压缩空气冷冻干燥机、空气压缩机、储气罐和相连接的气路管件组成。3.2微正压装置基本运行方式装置电源取自5#坝段配电室检修配电箱13X，空压机和冷干机动力电源由自动充气控1/5制箱后端子排上接入。交流电源转换为DC24V电源后经直流稳压电源开关给控制及信号回路供电。自动充气控制箱是设备电气控制的中心，根据储气罐内气压指示，对空压机运行起停，并对母线补充供气进行自动控制，保持母线充气气压维持在一定的范围内。同时设有空压机运行超载，超时和母线充气过压保护及相应的告警音响指示等。设备正常运行时，由空气压缩机输出的压缩空气经压缩空气冷冻干燥机送出干燥净化的压缩空气，为母线充气提供气源。正常方式下，空压机处于自动运行方式，冷干机切换把手放在“开启”位，冷干机压缩空气输入端接有节门，气水分离器，并通过气路接头短管与自动充气控制箱后板上高压气入口相连，连通箱内1Mpa三针压力表，该气压表监示输入压缩空气的气压值并控制空压机的运行。气水分离器的输入端通过管路与储气罐输出节门相连；冷干机干燥气输出端串接有二通电磁阀，溢流阀通过管路接至母线封闭筒，溢流阀上的1Mpa压力表可监示调整溢流压力。由母线反馈送回的气路管，接至自动充气控制箱后板上的微压气输入口，连通箱内的数字压力表M2和M3，监示母线筒内的气压值。通过调整M2表上、下限定位，在母线封闭筒内气压低于设定值时，二通电磁阀动作开启，由储气罐经过冷干机向封闭筒内补气使母线封闭筒内的压力维持在其定位范围内。在储气罐内压力低于设定值时，空压机启动给储气罐打压至额定。在设备运行中若母线气压达到M2气压表上限未能停机则由M3微气压表所设超限进行保护关闭二通电磁阀，同时，面板上充气过压指示灯点亮。M2微压充气指示—自动控制，可以根据实际情况适当调整封闭母线上下限保压范围，但上限压力不可超过2.5Kpa(2500pa)。下限位置0.3Kpa(300pa)上限位置2.5Kpa(2500pa)。M3微压充气指示—充气超压控制下限位置0.3Kpa(300pa)上限位置2.5Kpa(2500pa)Ml高气压指示——自动控制下限位置将接点调开(运行正常后调整在0.35Mpa)上限位置0.6Mpa3.3微正压装置的运行操作3.3.1装置的投入操作：a．合上5#坝段配电室检修配电箱13X微正压装置电源开关b．合上微正压装置控制箱上总电源开关K1c．合上微正压装置控制箱上直流稳压电源开关K22/5d．检查空压机电源和冷干机电源指示灯亮e．将冷干机电源控制把手切至“开启”位置f．检查其智能微压控制器显示正常、工作正常g．检查微正压装置控制箱面板上各指示灯信号正常h．装置的退出操作：i．将冷干机电源控制把手切至“停用”位置j．断开微正压装置控制箱上直流稳压电源开关K2k．断开微正压装置控制箱上总电源开关K1l．断开5#坝段配电室检修配电箱13X微正压装置电源开关压缩空气冷干机运行前需预冷10到20分钟（可调整），待其温度稳定后设备方可起动运行，为此设延时控制电路。若在设备短时退出运行后，冷干机不需预冷时，可按下控制箱面板上“停止预冷”按钮，设备即刻起动...
