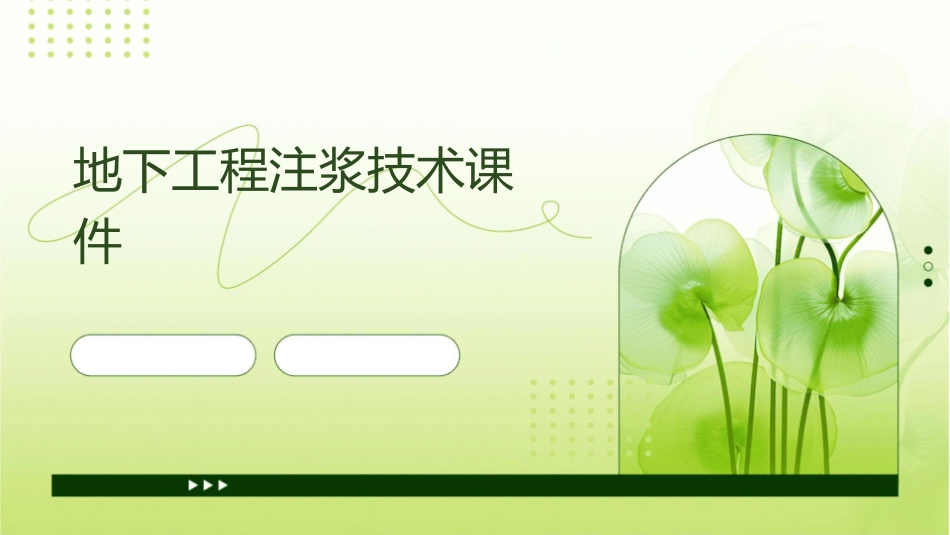

地下工程注浆技术课件VIP专享VIP免费

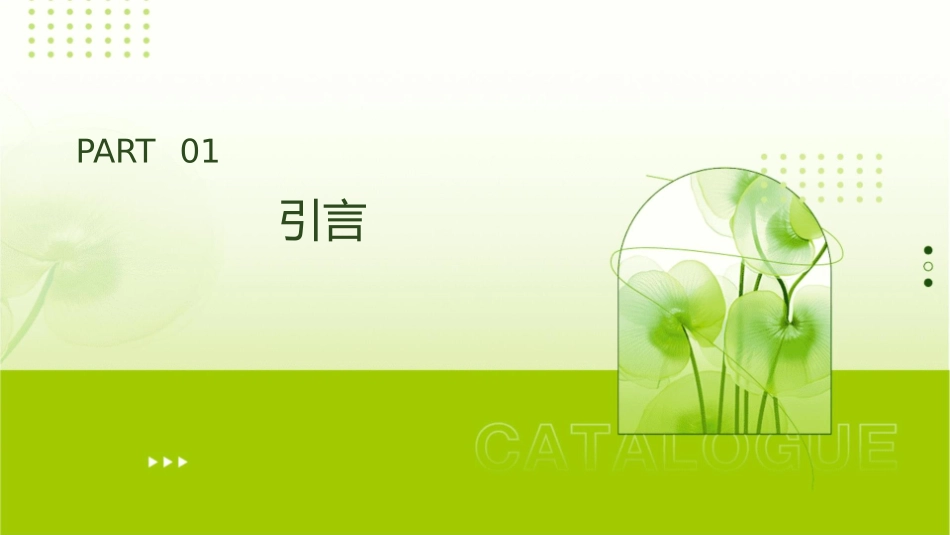

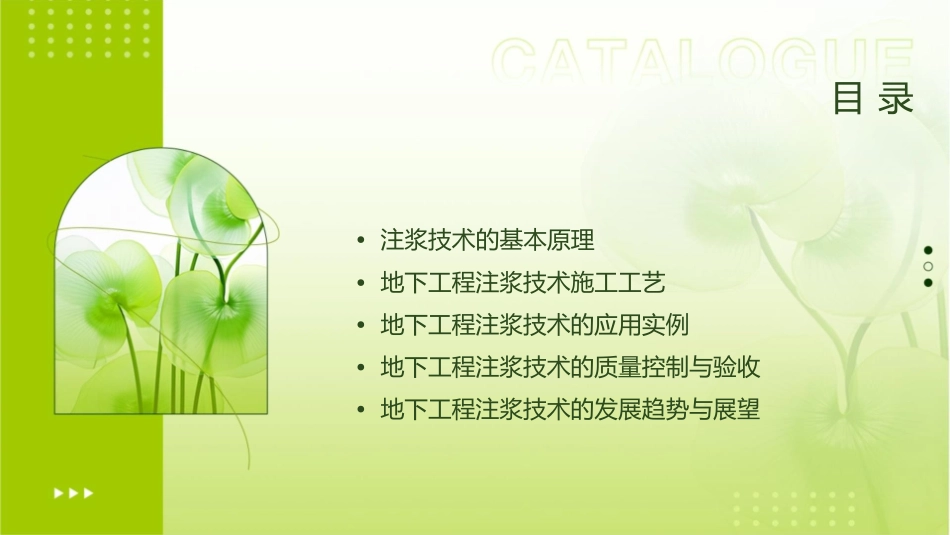

地下工程注浆技术课件目录•注浆技术的基本原理•地下工程注浆技术施工工艺•地下工程注浆技术的应用实例•地下工程注浆技术的质量控制与验收•地下工程注浆技术的发展趋势与展望PART01引言注浆技术简介注浆技术定义注浆技术是一种通过注浆管将浆液注入地层，以改善地层物理特性、提高地层承载能力、防止地层渗透的工程技术。注浆技术原理注浆技术利用压力将浆液注入地层，浆液在压力作用下扩散、凝固，形成具有一定强度和抗渗性能的固结体，达到地层加固和防渗的目的。注浆技术的发展历程010203起源发展现状注浆技术最早起源于19世纪中叶的欧洲，最初用于矿山井巷的止水工程。随着材料科学和施工工艺的不断进步，注浆技术在20世纪得到了广泛的应用和发展。现代注浆技术已经形成了完整的学科体系，广泛应用于地下工程、边坡支护、地基处理等领域。注浆技术的应用领域地下工程地基处理边坡支护在地下工程中，注浆技术广泛应用于隧道、地铁、矿井等工程的止水、加固和抗渗处理。对于软弱地基，注浆技术可以改善地基物理特性，提高地基承载能力，防止不均匀沉降。在边坡工程中，注浆技术可以加固坡体，提高边坡稳定性，防止滑坡和崩塌。PART02注浆技术的基本原理压力注浆原理压力注浆是通过施加压力将浆液注入地层，利用浆液的流动性和渗透性，充填、挤压和固结土体，形成浆脉或桩体，达到加固地层、提高地层承载能力、减少渗漏等目的。压力注浆分为单液浆和双液浆两种，单液浆以水为主要成分，加入一定量的水泥、水玻璃等，通过调整配比来控制浆液的凝固时间。双液浆则由水泥、水玻璃和其他添加剂组成，具有较好的流动性和扩散性。注浆浆液的种类及特性单液浆以水为主要成分，加入一定量的水泥、水玻璃等，通过调整配比来控制浆液的凝固时间。单液浆的优点是成本低、操作简便，但易产生沉淀和分层现象。双液浆由水泥、水玻璃和其他添加剂组成，具有较好的流动性和扩散性。双液浆的优点是凝固时间短、结石率高，但配制复杂、成本较高。注浆浆液的配制与选择01配制注浆浆液时，应根据工程要求、地层条件、材料性质等因素进行选择和调整。02选择注浆浆液时，应考虑其可灌性、稳定性、结石率和成本等因素。同时，为确保注浆效果，应定期进行现场试验和检测。PART03地下工程注浆技术施工工艺注浆施工前的准备工作01020304勘察现场设计注浆方案准备注浆设备安全检查与培训详细了解施工现场的地质、水文情况，确定需要注浆的区域和深度。根据勘察结果，设计出科学合理的注浆方案，包括注浆材料、压力、孔位布置等参数。根据注浆方案，准备相应的注浆设备，确保设备性能良好，能够满足施工要求。对施工现场进行安全检查，确保没有安全隐患，并对施工人员进行技术培训和安全教育。注浆施工工艺流程安装注浆管将注浆管插入钻孔底部，并固定好，确保注浆管不漏浆。钻孔使用钻机在需要注浆的区域钻孔，孔径和深度应符合设计要求。02配置浆液03根据设计要求，将各种原材料按照比例混合，配置出符合要求的浆液。01清洗设备注浆完成后，清洗注浆设备和管道，确保设备干净无残留。0504注浆将配置好的浆液通过注浆管注入地层，控制注浆压力和流量，确保浆液能够充分填充地层空隙。注浆施工中的注意事项控制注浆压力监测地表变化在注浆过程中，应控制好注浆压力，避免因压力过大造成地层破裂或设备损坏。在注浆过程中，应密切关注地表变化，如发现地表隆起、裂缝等现象，应立即停止注浆并采取相应措施。防止串浆与冒浆做好记录与报告在注浆过程中，应采取有效措施防止浆液串入其他孔或冒出地面，影响注浆效果。在注浆过程中，应对各项参数进行详细记录，并在施工结束后提交完整的报告，为后续工作提供参考。PART04地下工程注浆技术的应用实例地铁区间隧道施工中的注浆技术应用总结词提高隧道稳定性、控制地面沉降详细描述在地铁区间隧道施工中，注浆技术常用于加固隧道围岩和防止隧道开挖过程中的坍塌。通过将浆液注入地层，可以有效地提高地层的承载力和稳定性，从而减少隧道开挖对周围土体的扰动，控制地面沉降，确保施工安全。高速公路建设中的注浆技术应用总结词地基加固、提高承载力详细描述在高速...
