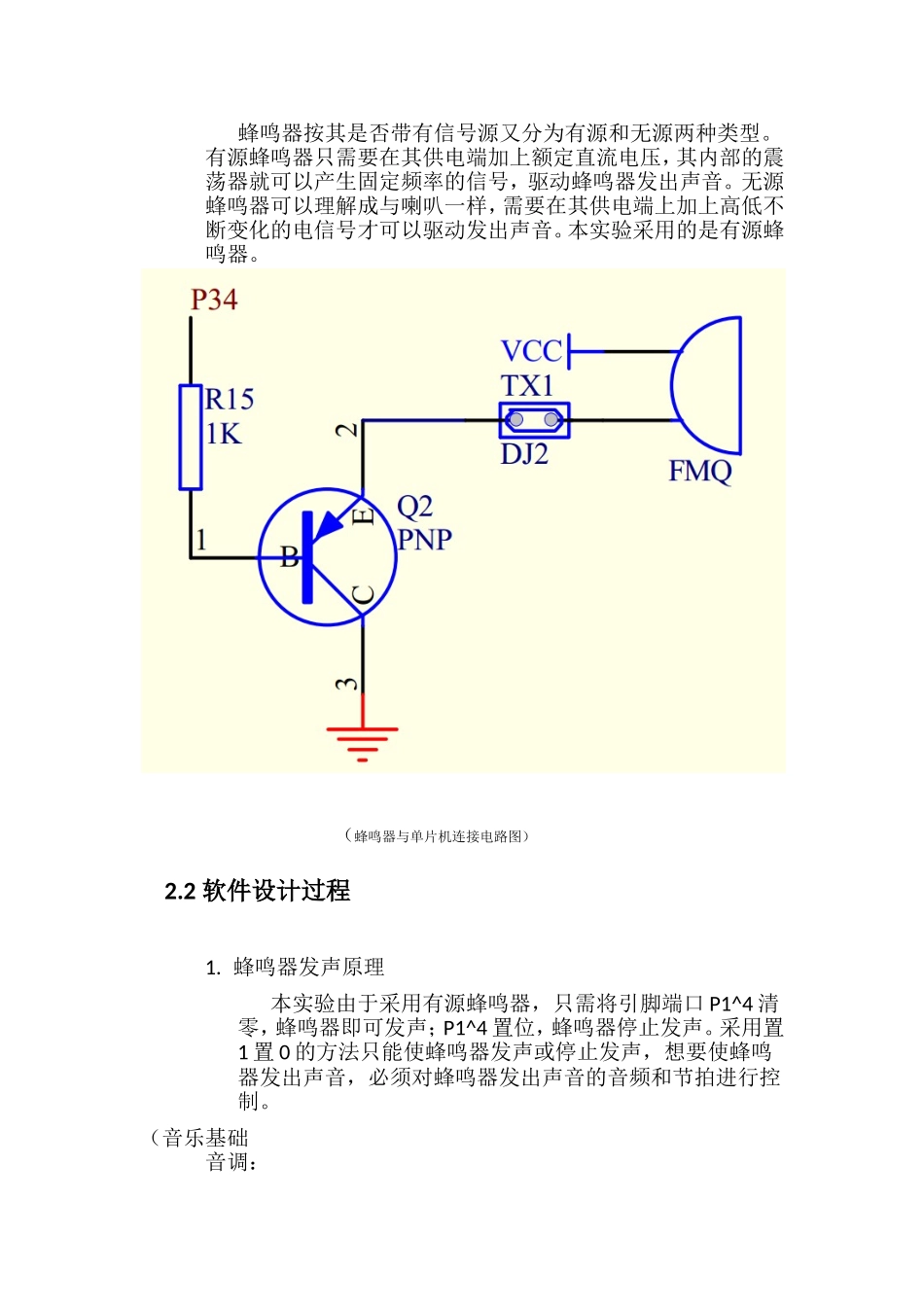

课程设计：电子设计题目名称：音乐流水灯姓名：戴锦超学号：08123447班级：信科12-3班完成时间：2014年10月23日1设计的任务设计内容：动手焊接一个51单片机设计目标：利用单片机上的蜂鸣器以及二极管实现音乐播放以及根据音乐的节奏而规律性闪亮的二极管。并且通过程序调节音乐节奏的快慢。2设计的过程2.1基本结构1.STC89C52RC在本次的试验中采用了STC89C52RC单片机，STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期，工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机），工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz，用户应用程序空间为8K字节。（STC89C52RC引脚图）STC89C52RC单片机的工作模式：（1）典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序（2）空闲模式：典型功耗2mA（3）正常工作模式：典型功耗4Ma～7mA（4）唤醒，适用于水表、气表等电池供电系统及便携设备2.蜂鸣器及其工作原理：蜂鸣器按其结构分主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场，振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。本实验采用的是电磁式蜂鸣器。蜂鸣器按其是否带有信号源又分为有源和无源两种类型。有源蜂鸣器只需要在其供电端加上额定直流电压，其内部的震荡器就可以产生固定频率的信号，驱动蜂鸣器发出声音。无源蜂鸣器可以理解成与喇叭一样，需要在其供电端上加上高低不断变化的电信号才可以驱动发出声音。本实验采用的是有源蜂鸣器。（蜂鸣器与单片机连接电路图）2.2软件设计过程1.蜂鸣器发声原理本实验由于采用有源蜂鸣器，只需将引脚端口P1^4清零，蜂鸣器即可发声；P1^4置位，蜂鸣器停止发声。采用置1置0的方法只能使蜂鸣器发声或停止发声，想要使蜂鸣器发出声音，必须对蜂鸣器发出声音的音频和节拍进行控制。（音乐基础音调：不同音高的乐音是用C、D、E、F、G、A、B来表示，这7个字母就是音乐的音名，它们一般依次唱成DO、RE、MI、FA、SO、LA、SI,即唱成简谱的1、2、3、4、5、6、7，相当于汉字“多来米发梭拉西”的读音，这是唱曲时乐音的发音，所以叫“音调”，即Tone。把C、D、E、F、G、A、B这一组音的距离分成12个等份，每一个等份叫一个“半音”。两个音之间的距离有两个“半音”，就叫“全音”。在钢琴等键盘乐器上，C–D、D–E、F–G、G–A、A–B两音之间隔着一个黑键，他们之间的距离就是全音；E–F、B–C两音之间没有黑键相隔，它们之间的距离就是半音。通常唱成1、2、3、4、5、6、7的音叫自然音，那些在它们的左上角加上﹟号或者b号的叫变化音。﹟叫升记号，表示把音在原来的基础上升高半音，b叫降记音，表示在原来的基础上降低半音。例如高音DO的频率（1046Hz）刚好是中音DO的频率（523Hz）的一倍，中音DO的频率（523Hz）刚好是低音DO频率（266Hz）的一倍；同样的，高音RE的频率（1175Hz）刚好是中音RE的频率（587Hz）的一倍，中音RE的频率（587Hz）刚好是低音RE频率（294Hz）的一倍。节拍：节拍是让音乐具有旋律（固定的律动），而且可以调节各个音的快满度。“节拍”,即Beat，简单说就是打拍子，就像我们听音乐不自主的随之拍手或跺脚。若1拍实0.5s，则1/4拍为0.125s。至于1拍多少s，并没有严格规定，就像人的心跳一样，大部分人的心跳是每分钟72下，有些人快一点，有些人慢一点，只要听的悦耳就好。音持续时间的长短即时值，一般用拍数表示。休止符表示暂停发音。）1）控制发声频率要产生音频脉冲，只要算出某一音频的周期（1/频率），然后将此周期除以2，即为半周期的时间。利用定时器计时这半个周期时间，每当计时到后就将输出脉冲的I/O反相，然后重复计时此半周期时间再对I/O反相，就可在I/O脚上得到此频率的脉冲。利用STC89C52RC的内部定时器使其工作在计数器模式MODE1下，改变计数值TH0及TL0从而产生不同频率。此外结束符和休止符可以分别用代码00H和FFH来表示，若查表结果为0...
