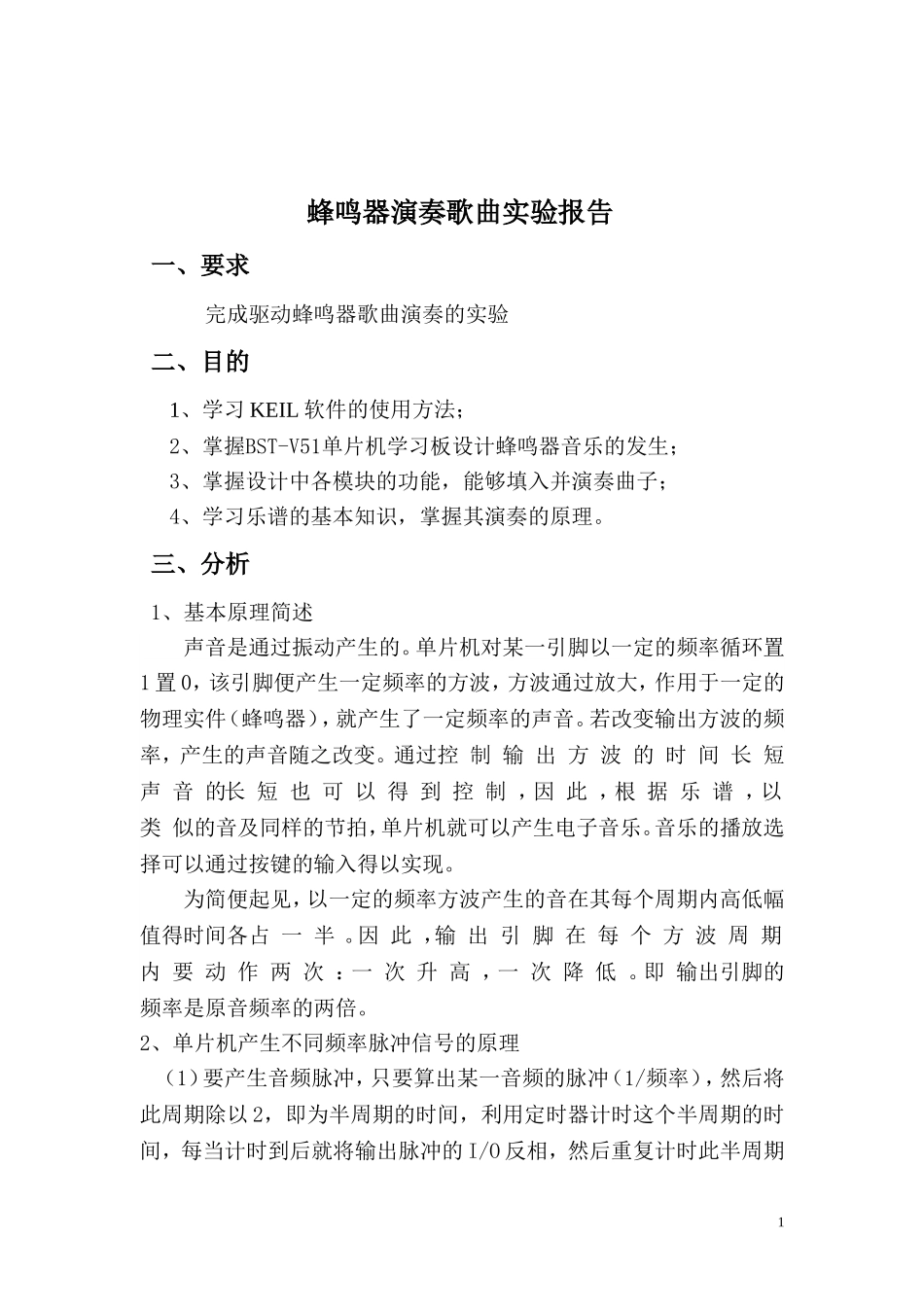

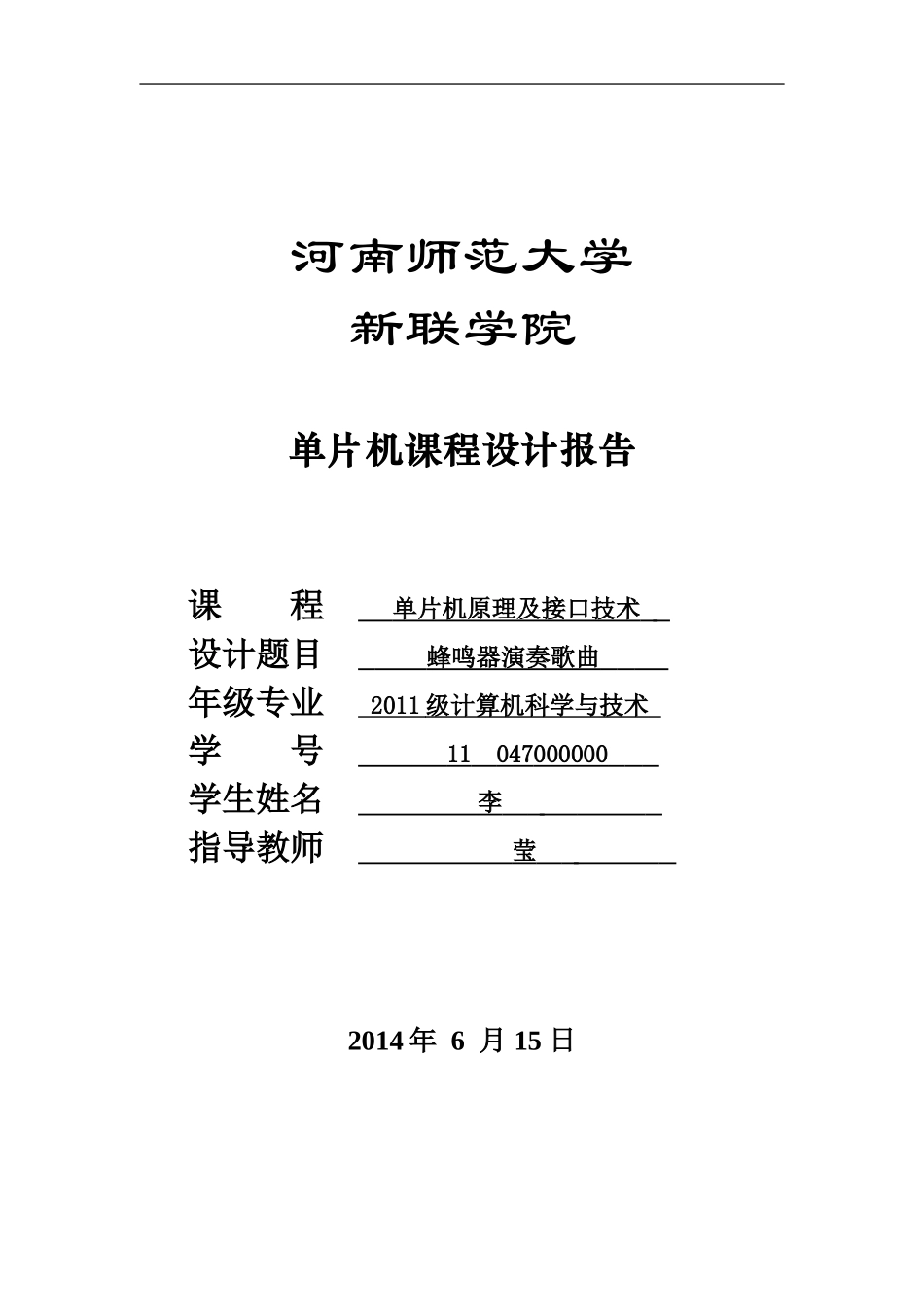

河南师范大学新联学院单片机课程设计报告课程单片机原理及接口技术设计题目蜂鸣器演奏歌曲年级专业2011级计算机科学与技术学号11047000000学生姓名李指导教师莹2014年6月15日蜂鸣器演奏歌曲实验报告一、要求完成驱动蜂鸣器歌曲演奏的实验二、目的1、学习KEIL软件的使用方法；2、掌握BST-V51单片机学习板设计蜂鸣器音乐的发生；3、掌握设计中各模块的功能，能够填入并演奏曲子；4、学习乐谱的基本知识，掌握其演奏的原理
三、分析1、基本原理简述声音是通过振动产生的
单片机对某一引脚以一定的频率循环置1置0，该引脚便产生一定频率的方波，方波通过放大，作用于一定的物理实件（蜂鸣器），就产生了一定频率的声音
若改变输出方波的频率，产生的声音随之改变
通过控制输出方波的时间长短声音的长短也可以得到控制，因此，根据乐谱，以类似的音及同样的节拍，单片机就可以产生电子音乐
音乐的播放选择可以通过按键的输入得以实现
为简便起见，以一定的频率方波产生的音在其每个周期内高低幅值得时间各占一半
因此，输出引脚在每个方波周期内要动作两次：一次升高，一次降低
即输出引脚的频率是原音频率的两倍
2、单片机产生不同频率脉冲信号的原理（1）要产生音频脉冲，只要算出某一音频的脉冲（1/频率），然后将此周期除以2，即为半周期的时间，利用定时器计时这个半周期的时间，每当计时到后就将输出脉冲的I/O反相，然后重复计时此半周期1的时间再对I/O反相，就可以在I/O脚上得到此频率的脉冲

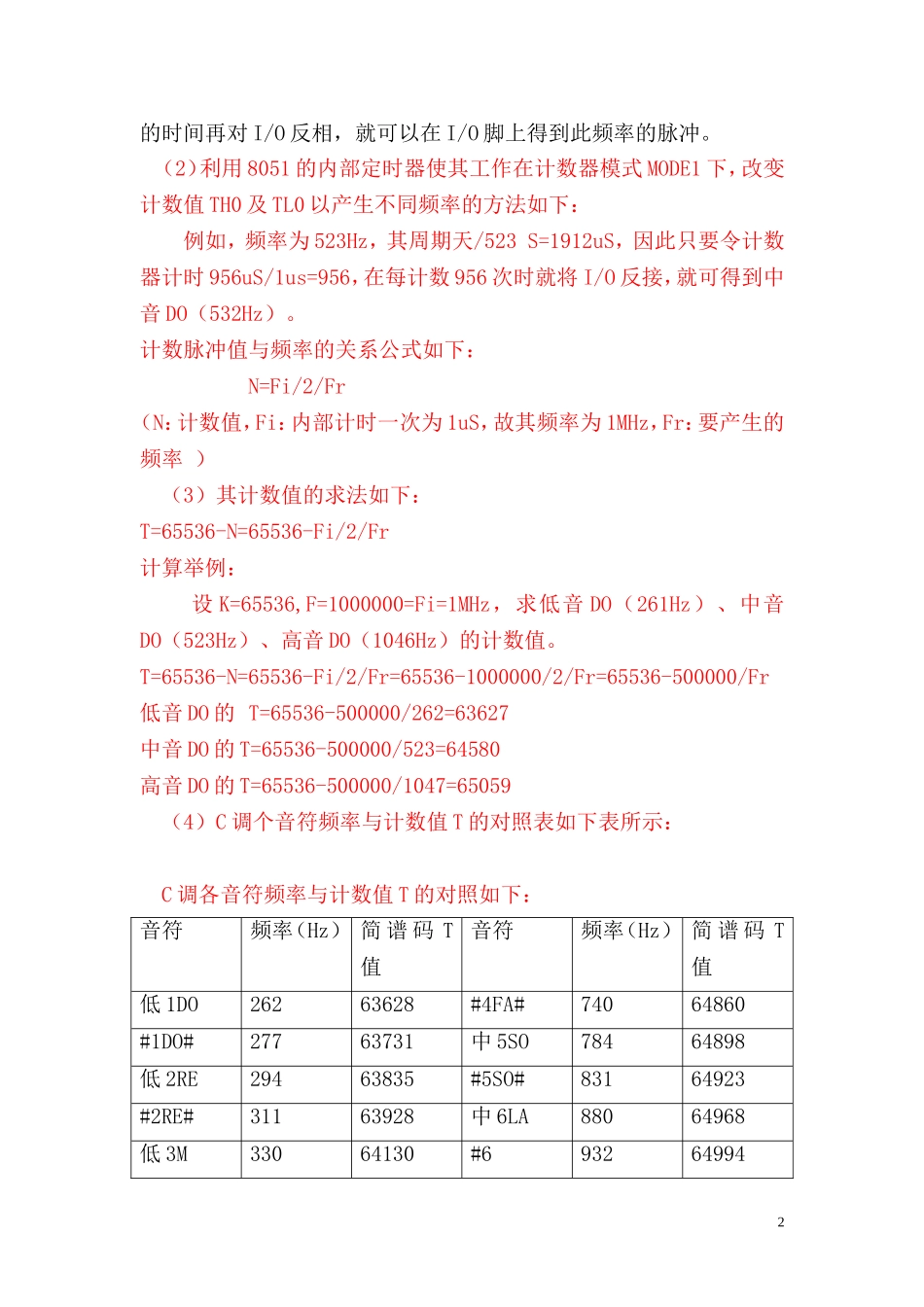

（2）利用8051的内部定时器使其工作在计数器模式MODE1下，改变计数值TH0及TL0以产生不同频率的方法如下：例如，频率为523Hz，其周期天/523S=1912uS，因此只要令计数器计时956uS/1us=956，在每计数956次时就将I/O反接，就可得到中音DO（532Hz）
计数脉冲值与频率的关系公式如下：N=Fi/2/
