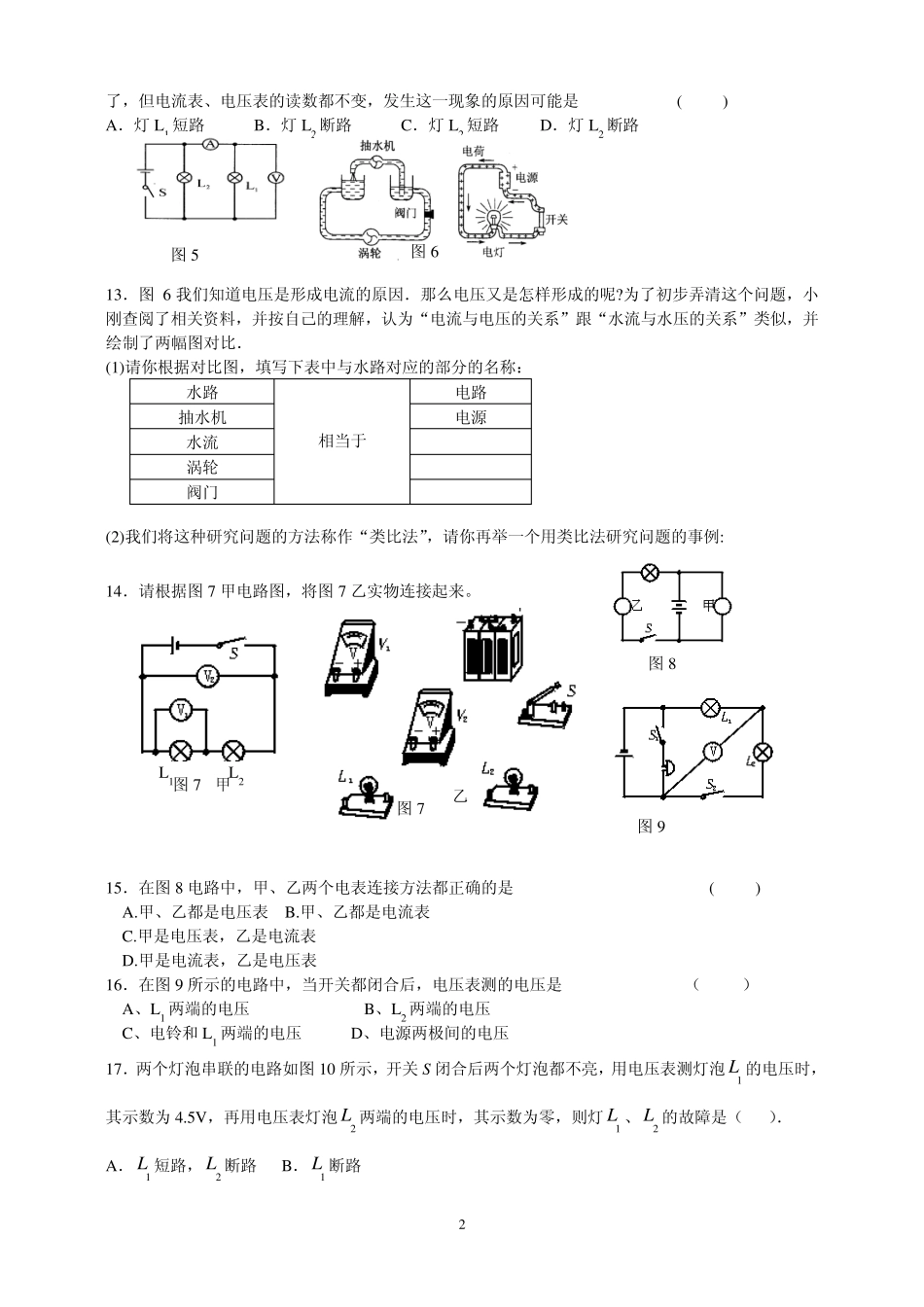

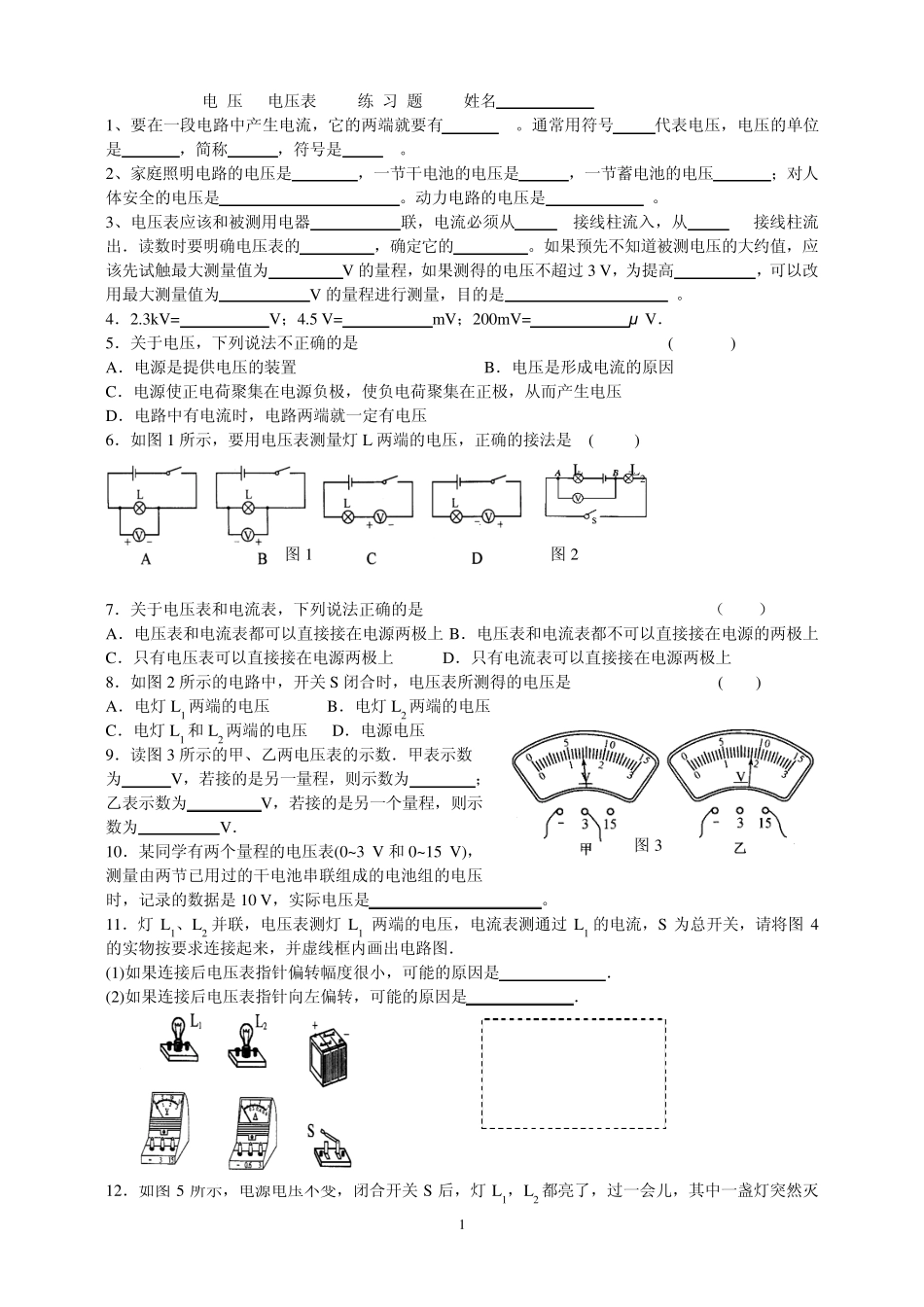

1电压电压表练习题姓名1、要在一段电路中产生电流，它的两端就要有。通常用符号代表电压，电压的单位是，简称，符号是。2、家庭照明电路的电压是，一节干电池的电压是，一节蓄电池的电压；对人体安全的电压是。动力电路的电压是。3、电压表应该和被测用电器联，电流必须从接线柱流入，从接线柱流出．读数时要明确电压表的，确定它的。如果预先不知道被测电压的大约值，应该先试触最大测量值为V的量程，如果测得的电压不超过3V，为提高，可以改用最大测量值为V的量程进行测量，目的是。4．2.3kV=V；4.5V=mV；200mV=μV．5．关于电压，下列说法不正确的是()A．电源是提供电压的装置B．电压是形成电流的原因C．电源使正电荷聚集在电源负极，使负电荷聚集在正极，从而产生电压D．电路中有电流时，电路两端就一定有电压6．如图1所示，要用电压表测量灯L两端的电压，正确的接法是()7．关于电压表和电流表，下列说法正确的是（）A．电压表和电流表都可以直接接在电源两极上B．电压表和电流表都不可以直接接在电源的两极上C．只有电压表可以直接接在电源两极上D．只有电流表可以直接接在电源两极上8．如图2所示的电路中，开关S闭合时，电压表所测得的电压是()A．电灯L1两端的电压B．电灯L2两端的电压C．电灯L1和L2两端的电压D．电源电压9．读图3所示的甲、乙两电压表的示数．甲表示数为V，若接的是另一量程，则示数为；乙表示数为V，若接的是另一个量程，则示数为V．10．某同学有两个量程的电压表(0~3V和0~15V)，测量由两节已用过的干电池串联组成的电池组的电压时，记录的数据是10V，实际电压是。11．灯L1、L2并联，电压表测灯L1两端的电压，电流表测通过L1的电流，S为总开关，请将图4的实物按要求连接起来，并虚线框内画出电路图．(1)如果连接后电压表指针偏转幅度很小，可能的原因是．(2)如果连接后电压表指针向左偏转，可能的原因是．12．如图5所示，电源电压不变，闭合开关S后，灯L1，L2都亮了，过一会儿，其中一盏灯突然灭图1LL2图2图32了，但电流表、电压表的读数都不变，发生这一现象的原因可能是()A．灯L1短路B．灯L2断路C．灯L2短路D．灯L2断路13．图6我们知道电压是形成电流的原因．那么电压又是怎样形成的呢?为了初步弄清这个问题，小刚查阅了相关资料，并按自己的理解，认为“电流与电压的关系”跟“水流与水压的关系”类似，并绘制了两幅图对比．(1)请你根据对比图，填写下表中与水路对应的部分的名称：(2)我们将这种研究问题的方法称作“类比法”，请你再举一个用类比法研究问题的事例:14．请根据图7甲电路图，将图7乙实物连接起来。15．在图8电路中，甲、乙两个电表连接方法都正确的是()A.甲、乙都是电压表B.甲、乙都是电流表C.甲是电压表，乙是电流表D.甲是电流表，乙是电压表16．在图9所示的电路中，当开关都闭合后，电压表测的电压是（）A、L1两端的电压B、L2两端的电压C、电铃和L1两端的电压D、电源两极间的电压17．两个灯泡串联的电路如图10所示，开关S闭合后两个灯泡都不亮，用电压表测灯泡1L的电压时，其示数为4.5V，再用电压表灯泡2L两端的电压时，其示数为零，则灯1L、2L的故障是（）．A．1L短路，2L断路B．1L断路水路相当于电路抽水机电源水流涡轮阀门图5图6图7L1L2甲乙图7图8图93C．1L、2L都短路D．1L、2L都断路18．图11，当开关S闭合时，电压表所测的电压是（）．当开关S断开时，电压表所测的电压是A．灯2L的电压B．灯1L的电压C．电源的电压D．灯1L和2L的电压（）19．某同学按如图12所示的电路把电路元件连接好后，闭合开关，发现灯泡亮，电铃不响，电流表的指针有明显的偏转，他用一只电压表去检验故障所在的位置，发现把电压表接a、b时指针有明显的偏转，接b、c时指针几乎不动，再接cd、ae时，指针仍然不动，那么故障出现在（）段，发生该故障的原因是（）A．bc段，电铃短路B．ab段，电灯断路C．cd段，电流表断路D．ae段，开关断路20、如图13所示，电源的电压为3V，闭合开关S后，发同只有一只灯泡发光，且电压表的示数为3V，产生这一现象的原因是（）A．灯1L断路B．灯1L短路C．灯2L断路D．灯2L短路21．如图14所示，用电压表测量电路中的电压，由电路的连接方...
