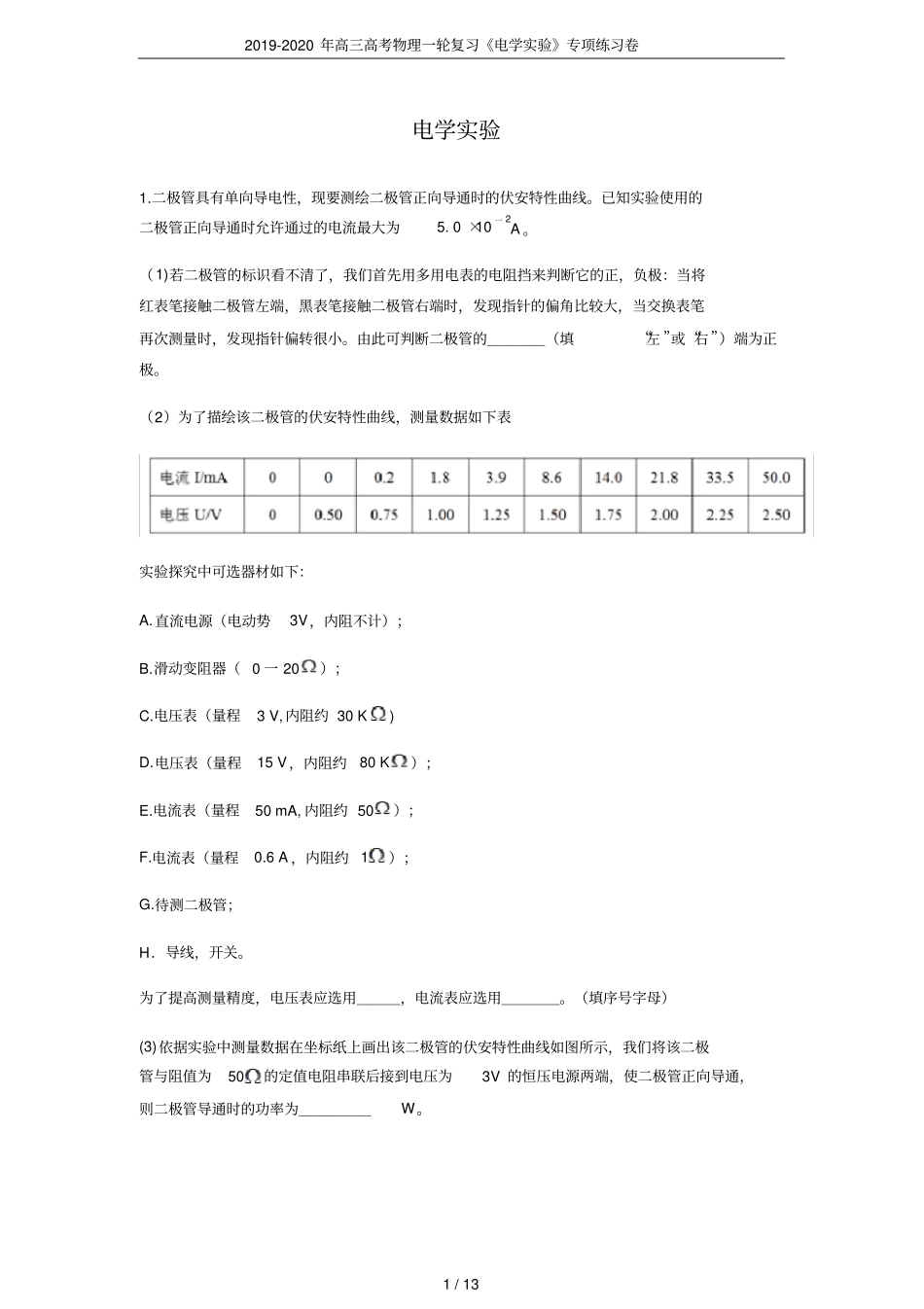

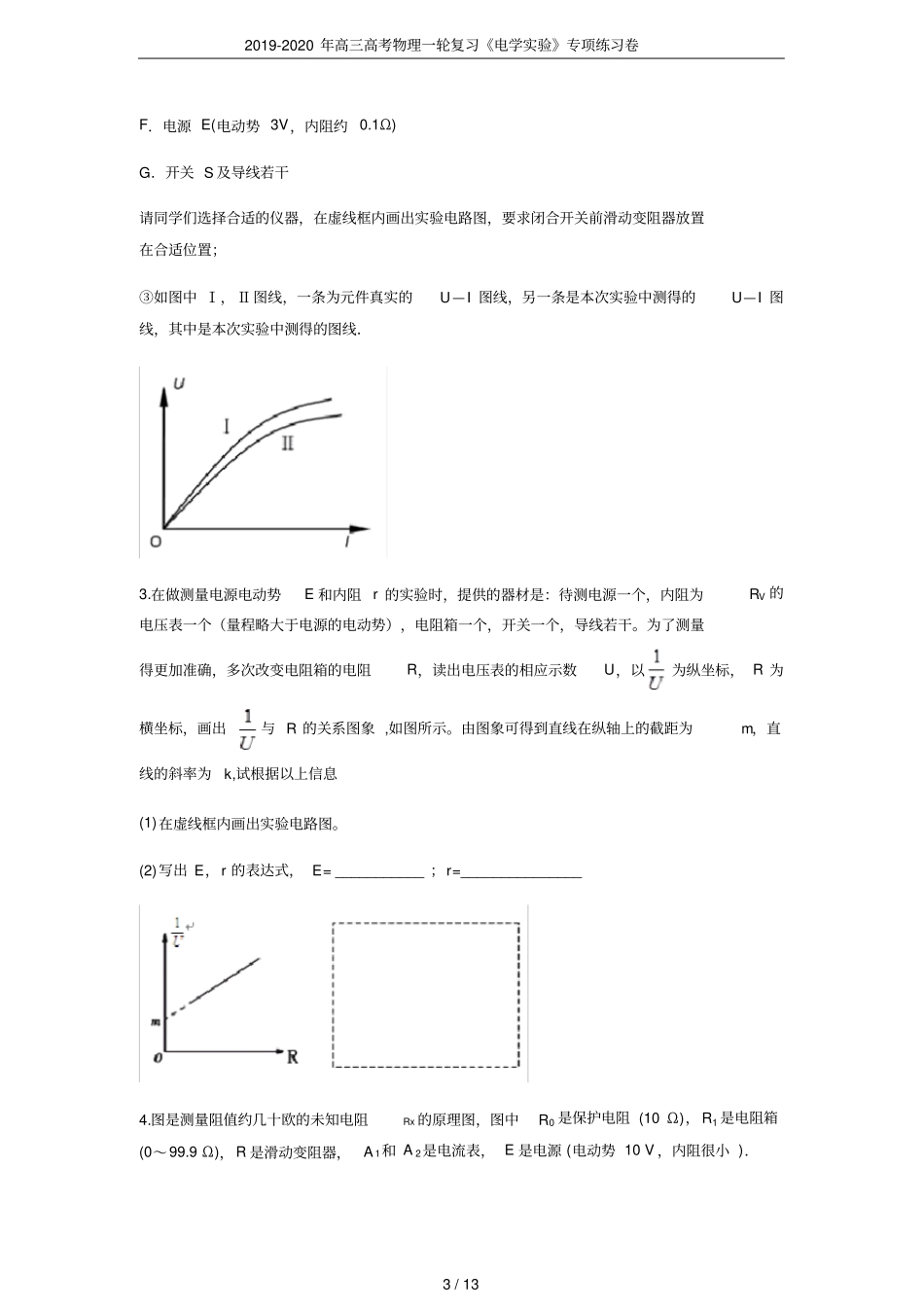

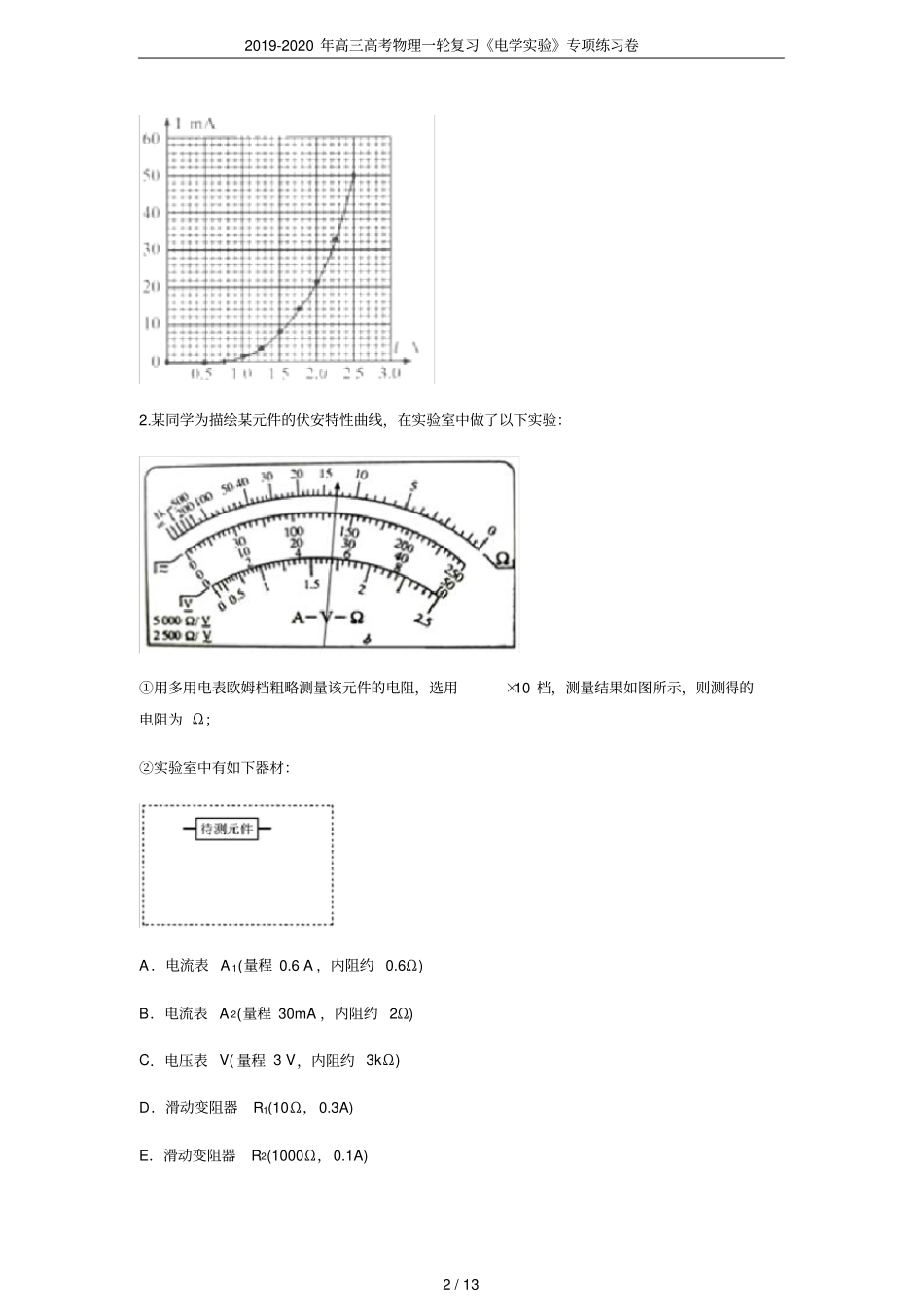

2019-2020年高三高考物理一轮复习《电学实验》专项练习卷1/13电学实验1.二极管具有单向导电性，现要测绘二极管正向导通时的伏安特性曲线。已知实验使用的二极管正向导通时允许通过的电流最大为5.0×10一2A。（1)若二极管的标识看不清了，我们首先用多用电表的电阻挡来判断它的正，负极：当将红表笔接触二极管左端，黑表笔接触二极管右端时，发现指针的偏角比较大，当交换表笔再次测量时，发现指针偏转很小。由此可判断二极管的＿＿＿＿（填“左”或“右”）端为正极。（2）为了描绘该二极管的伏安特性曲线，测量数据如下表实验探究中可选器材如下：A.直流电源（电动势3V，内阻不计）；B.滑动变阻器（0一20）；C.电压表（量程3V,内阻约30K)D.电压表（量程15V，内阻约80K）；E.电流表（量程50mA,内阻约50）；F.电流表（量程0.6A，内阻约1）；G.待测二极管；H．导线，开关。为了提高测量精度，电压表应选用＿＿＿，电流表应选用＿＿＿＿。（填序号字母）(3)依据实验中测量数据在坐标纸上画出该二极管的伏安特性曲线如图所示，我们将该二极管与阻值为50的定值电阻串联后接到电压为3V的恒压电源两端，使二极管正向导通，则二极管导通时的功率为＿＿＿＿＿W。2019-2020年高三高考物理一轮复习《电学实验》专项练习卷2/132.某同学为描绘某元件的伏安特性曲线，在实验室中做了以下实验：①用多用电表欧姆档粗略测量该元件的电阻，选用×10档，测量结果如图所示，则测得的电阻为Ω；②实验室中有如下器材：A．电流表A1(量程0.6A，内阻约0.6Ω)B．电流表A2(量程30mA，内阻约2Ω)C．电压表V(量程3V，内阻约3kΩ)D．滑动变阻器R1(10Ω，0.3A)E．滑动变阻器R2(1000Ω，0.1A)2019-2020年高三高考物理一轮复习《电学实验》专项练习卷3/13F．电源E(电动势3V，内阻约0.1Ω)G．开关S及导线若干请同学们选择合适的仪器，在虚线框内画出实验电路图，要求闭合开关前滑动变阻器放置在合适位置；③如图中Ⅰ，Ⅱ图线，一条为元件真实的U—I图线，另一条是本次实验中测得的U—I图线，其中是本次实验中测得的图线．3.在做测量电源电动势E和内阻r的实验时，提供的器材是：待测电源一个，内阻为RV的电压表一个（量程略大于电源的电动势），电阻箱一个，开关一个，导线若干。为了测量得更加准确，多次改变电阻箱的电阻R，读出电压表的相应示数U，以为纵坐标，R为横坐标，画出与R的关系图象,如图所示。由图象可得到直线在纵轴上的截距为m，直线的斜率为k,试根据以上信息(1)在虚线框内画出实验电路图。(2)写出E，r的表达式，E=___________；r=_______________4.图是测量阻值约几十欧的未知电阻Rx的原理图，图中R0是保护电阻(10Ω)，R1是电阻箱(0～99.9Ω)，R是滑动变阻器，A1和A2是电流表，E是电源(电动势10V，内阻很小)．2019-2020年高三高考物理一轮复习《电学实验》专项练习卷4/13在保证安全和满足需求的情况下，使测量范围尽可能大．实验具体步骤如下：(ⅰ)连接好电路，将滑动变阻器R调到最大；(ⅱ)闭合S，从最大值开始调节电阻箱R1，先调R1为适当值，再调节滑动变阻器R，使A1示数I1＝0.15A，记下此时电阻箱的阻值R1和A2的示数I2；(ⅲ)重复步骤(ⅱ)，再测量6组R1和I2的值；(ⅳ)将实验测得的7组数据在下图所示坐标纸上描点．根据实验回答以下问题：①现有四只供选用的电流表A．电流表(0～3mA，内阻为2.0Ω)B．电流表(0～3mA，内阻未知)C．电流表(0～0.3A，内阻为5.0Ω)D．电流表(0～0.3A，内阻未知)A1应选用________，A2应选用________．②测得一组R1和I2值后，调整电阻箱R1，使其阻值变小，要使A1示数I1＝0.15A，应让滑动变阻器R接入电路的阻值________(选填“不变”，“变大”或“变小”)．③在坐标纸上画出R1与I2的关系图．2019-2020年高三高考物理一轮复习《电学实验》专项练习卷5/13④根据以上实验得出Rx＝________Ω.5.要测定一个自感系数很大的线圈L的直流电阻RL，实验室提供以下器材：A．待测线圈L:阻值约为2Ω，额定电流为2AB．电流表A1量程为0．6A，内阻为r1=0．2ΩC．电流表A2量程为3．0A，内阻r2约为0．2ΩD．变阻器R1值为0—10ΩE．变阻器R2值为0—lkΩF．定值电阻R3=10ΩG．定值电阻R4=100ΩH．电...
