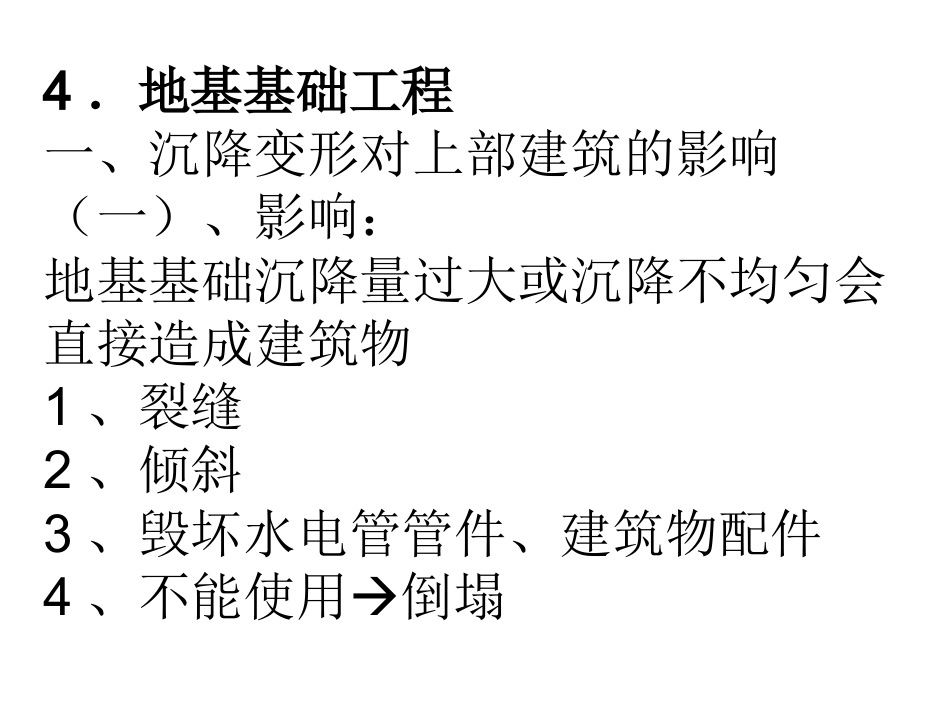

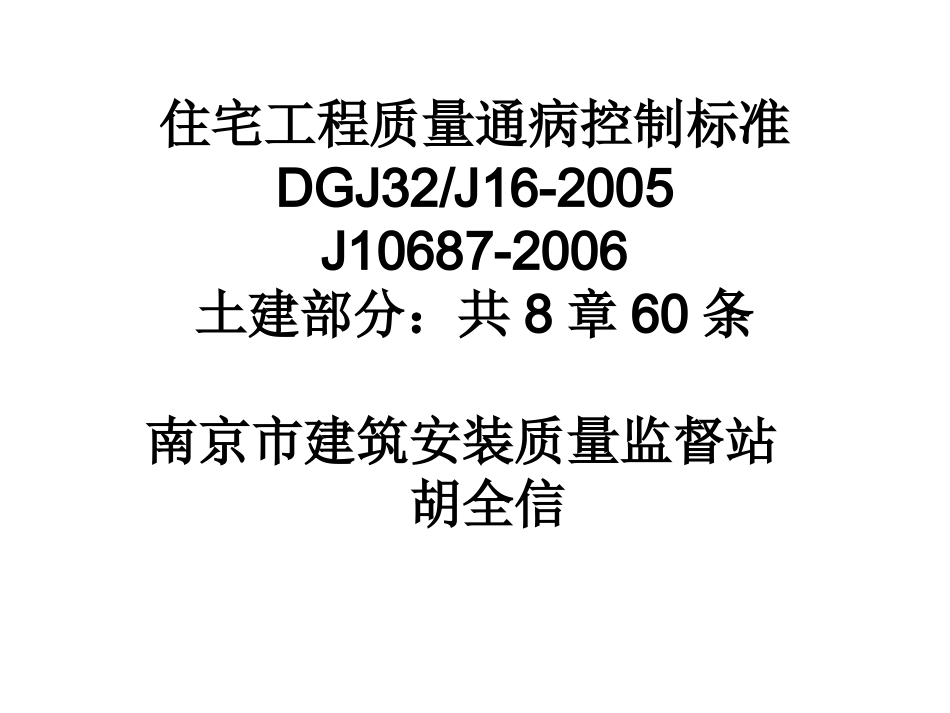

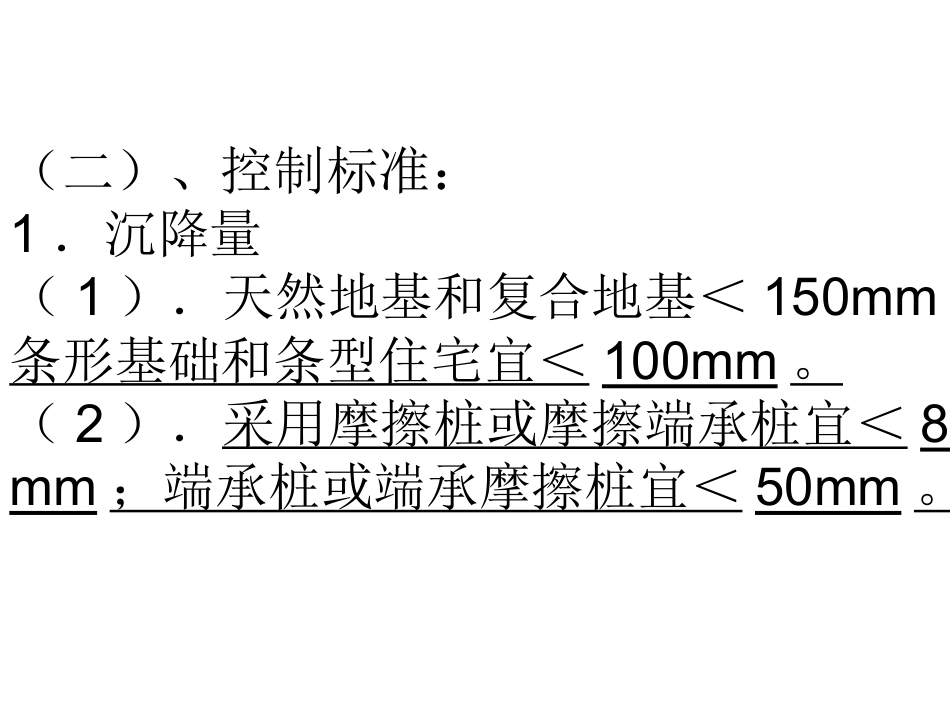

住宅工程质量通病控制标准DGJ32/J16-2005J10687-2006土建部分：共8章60条南京市建筑安装质量监督站胡全信4．地基基础工程一、沉降变形对上部建筑的影响（一）、影响：地基基础沉降量过大或沉降不均匀会直接造成建筑物1、裂缝2、倾斜3、毁坏水电管管件、建筑物配件4、不能使用倒塌（二）、控制标准：1．沉降量（1）．天然地基和复合地基＜150mm；条形基础和条型住宅宜＜100mm。（2）．采用摩擦桩或摩擦端承桩宜＜80mm；端承桩或端承摩擦桩宜＜50mm。2．差异沉降应按表4.1.1进行控制。表4.1.1建筑物的地基变形允许值注：l为相邻柱基的中心距离（mm）；Hg为从室外地面算起的建筑物高度（m）。变形特征平均值最大值沉降量（mm）150—砌体承重结构基础的局部倾斜中、低压缩性土0.002高压缩性土0.0030.0030.004框架结构相邻柱基沉降差中、低压缩性土0.002l高压缩性土0.003l0.003l0.004l整体倾斜Hg≤240.0040.00524＜Hg≤600.0030.00460＜Hg≤1000.0020.0025Hg＞1000.00150.002沉降速率（mm／d）验收标准(变形曲线逐步收敛)高层0.06多层及以下0.100.080.12稳定标准高层0.01；多层及以下0.043．设置沉降缝或沉降后浇带：（1）．沉降缝（放的措施）﹡建筑物体型变化处（层数差超过10层应设沉降缝）﹡平面布置突变处﹡地质明显差异处﹡不同桩型交接处（2）．沉降后浇带（放抗结合）当设置沉降缝有困难时，必须设置沉降后浇带。4．沉降观测（1）．一般建筑和地质条件较好的工程可由施工单位观测，监理复核确认。（2）．设计等级为甲级，地质条件复杂、设置沉降后浇带及软土地区的建筑工程，建设单位应委托有资质的检测单位进行观测，测量精度不低于Ⅱ级。设计等级建筑和地基类型甲级重要的工业与民用建筑物30层以上的高层建筑体型复杂，层数相差超过10层的高低层连成一体建筑物大面积的多层地下建筑物（如地下车库、商场、运动场等）对地基变形有特殊要求的建筑物复杂地质条件下的坡上建筑物（包括高边坡）对原有工程影响较大的新建建筑物场地和地基条件复杂的一般建筑物位于复杂地质条件及软土地区的二层及二层以上地下室的基坑工程乙级除甲级、丙级以外的工业与民用建筑物丙级场地和地基条件简单、荷载分布均匀的七层及七层以下民用建筑及一般工业建筑物；次要的轻型建筑物地基基础设计等级二、桩身质量不符合要求（一）、原因（很多）：1．预制桩→半成品质量→接头质量→打（压）桩工艺→地质2．灌注桩→成孔质量→灌注工艺→砼拌和物质量→钢筋笼质量→地质（二）、控制措施及检验1．措施预制桩→进场检验[1.合格证、外观；2.管桩抗弯试验（300节抽1节）]→障碍物清理→插桩垂直度→节头处理→最后灌入度（压力值、标高、锤击桩最后十阵的入土深度）→土方开挖（开挖方案）灌注桩→成孔质量控制→原材料质量控制→砼充盈系数（1.0～1.3）→超灌高度要求（人工成孔0.5～1.0m，其他成孔1.0～2.0m）→砼浇灌质量控制→土方开挖2．检验（1）．承载力﹡静载试验：（抗压、抗拔）1％，≮3根；﹡高应变：2%，≮5根。（2）．完整性﹡φ＞800嵌岩桩≥10％抽芯或声波透射；﹡低应变：国标：预制≥10%、灌注≥20%，且每根柱下承台不少于1根；省标：预制≥20%、灌注≥30%，且每根柱下承台不少于1根；建议：偏位超标桩、问题桩均应做桩身完整性检测。序号项目允许偏差1盖有基础梁的桩:(1)垂直基础梁的中心线(2)沿基础梁的中心线100+0.01H150+0.01H2桩数为1~3根桩基中的桩1003桩数为4~16根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩(1)最外边的桩(2)中间桩1/3桩径或边长1/2桩径或边长注：H为施工现场地面标高与桩顶设计标高的距离.（3）桩位预制桩(钢桩)桩位的允许偏差(mm)序号成孔方法桩径允许偏差(mm)垂直度允许偏差(%)柱位允许偏差(mm)1~3根、单排桩基垂直于中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩1泥浆护壁钻孔桩D≤1000mm±50＜1D/6,且不大于100D/4,且不大于150D＞1000mm±50＜1100+0.01H150+0.01H2套管成孔灌注桩D≤500mm-20＜170150D＞500mm1001503干成孔灌注桩-20＜1701504人工挖孔桩混凝土护壁＋50＜0.550150钢套管护壁+50＜1100200注：1桩径允许偏差的负...
