半导体器件基础分解课件VIP免费

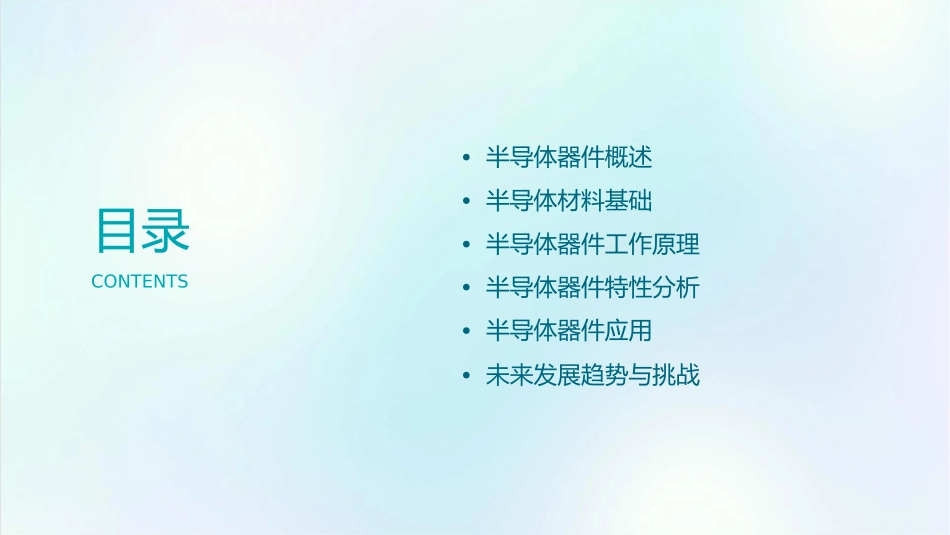

•半导体器件概述•半导体材料基础目录•半导体器件工作原理•半导体器件特性分析•半导体器件应用CONTENTS•未来发展趋势与挑战定义与分类定义半导体器件是指利用半导体材料制成的电子器件，其导电性能介于导体和绝缘体之间。分类按照工作原理和功能，半导体器件可以分为二极管、晶体管、集成电路等。半导体器件的重要性信息时代的基石半导体器件是现代电子信息技术的基础，广泛应用于通信、计算机、消费电子等领域。推动科技进步半导体器件的发展推动了科技的进步，如人工智能、物联网、云计算等。半导体器件的历史与发展晶体管的发明集成电路的诞生20世纪40年代，晶体管被发明，标志着半导体技术的起步。1958年，集成电路的发明开启了半导体产业的新篇章，使得电子设备变得更加小型化和高效。摩尔定律新材料和新技术的应用1965年，戈登·摩尔提出了著名的摩尔定律，预测了半导体器件的发展趋势，推动了半导体技术的快速发展。随着科技的发展，新材料如碳纳米管、二维材料等以及新技术如柔性电子、生物电子等不断涌现，为半导体器件的发展带来了新的机遇和挑战。本征半导体定义应用本征半导体是指纯净的、没有任何杂质、晶体结构完整的半导体材料。本征半导体是构成其他半导体器件的基础材料，如晶体管、集成电路等。特点本征半导体中的电子和空穴是成对存在的，数量相等，因此导电能力较弱。非本征半导体定义010203非本征半导体是指在本征半导体中掺入其他元素或杂质，使其导电能力增强。特点非本征半导体中的电子和空穴数量不平衡，因此导电能力较强。应用非本征半导体广泛应用于电子器件中，如太阳能电池、LED等。半导体材料的性质010203电学性质光学性质热学性质半导体材料的电导率随温度、光照等因素变化，具有负电阻温度系数和光电导性等特性。半导体材料具有吸收、发射和透射等光学特性，可用于制造光电器件和光电子器件。半导体材料的热导率较高，具有良好的散热性能，可用于制造高温器件和散热器等。半导体材料的制备晶体生长薄膜制备掺杂技术通过熔融、气相沉积等方法制备单晶或多晶半导体材料。通过物理或化学气相沉积通过扩散、离子注入等方法将杂质引入半导体材料中，以改变其导电性能。等方法制备薄膜半导体材料。03半导体器件工作原理p-n结总结词p-n结是半导体器件中的基本结构，由掺杂的p型和n型半导体材料结合而成，具有整流特性。详细描述在p-n结中，由于掺杂的差异，电子和空穴的浓度不同。在平衡状态下，p型半导体中的空穴浓度较高，n型半导体中的电子浓度较高。当p-n结受到正向偏置时，空穴和电子分别从p型和n型半导体流向对方，形成电流。当受到反向偏置时，p-n结像一个阻挡层，阻止电流通过。双极结型晶体管（BJT）总结词双极结型晶体管是一种利用电子和空穴两种载流子工作的半导体器件，具有电流放大作用。详细描述在双极结型晶体管中，有两个背靠背的p-n结，形成三个区域：发射区、基区和集电区。当发射区受到正向偏置时，电子和空穴分别注入基区并扩散到集电区，形成电流。双极结型晶体管具有电流放大作用，可以通过改变输入信号控制输出信号的幅度。场效应晶体管（FET）总结词场效应晶体管是一种利用电场控制电流的半导体器件，具有低噪声、高输入阻抗等特点。详细描述在场效应晶体管中，源极和漏极之间有一个导电沟道。当施加电压时，电场在沟道中形成，改变导电沟道的宽度，从而控制电流的流动。场效应晶体管具有低噪声、高输入阻抗、易于集成等特点，被广泛应用于信号放大、开关控制等领域。金属-氧化物-半导体场效应晶体管（MOSFET）总结词详细描述金属-氧化物-半导体场效应晶体管是一种常用的半导体器件，具有高开关速度、低功耗等特点。在金属-氧化物-半导体场效应晶体管中，有一个金属电极、一个氧化物层和一个半导体层。当施加电压时，电场在氧化物层中形成，改变半导体层的导电性，从而控制电流的流动。金属-氧化物-半导体场效应晶体管具有高开关速度、低功耗等特点，被广泛应用于微电子、通信等领域。VS04半导体器件特性分析直流特性总结词描述半导体器件在直流电源下的工作性能。详细描述直流特性主要关注半导体器件在静态或恒定电源下的...
