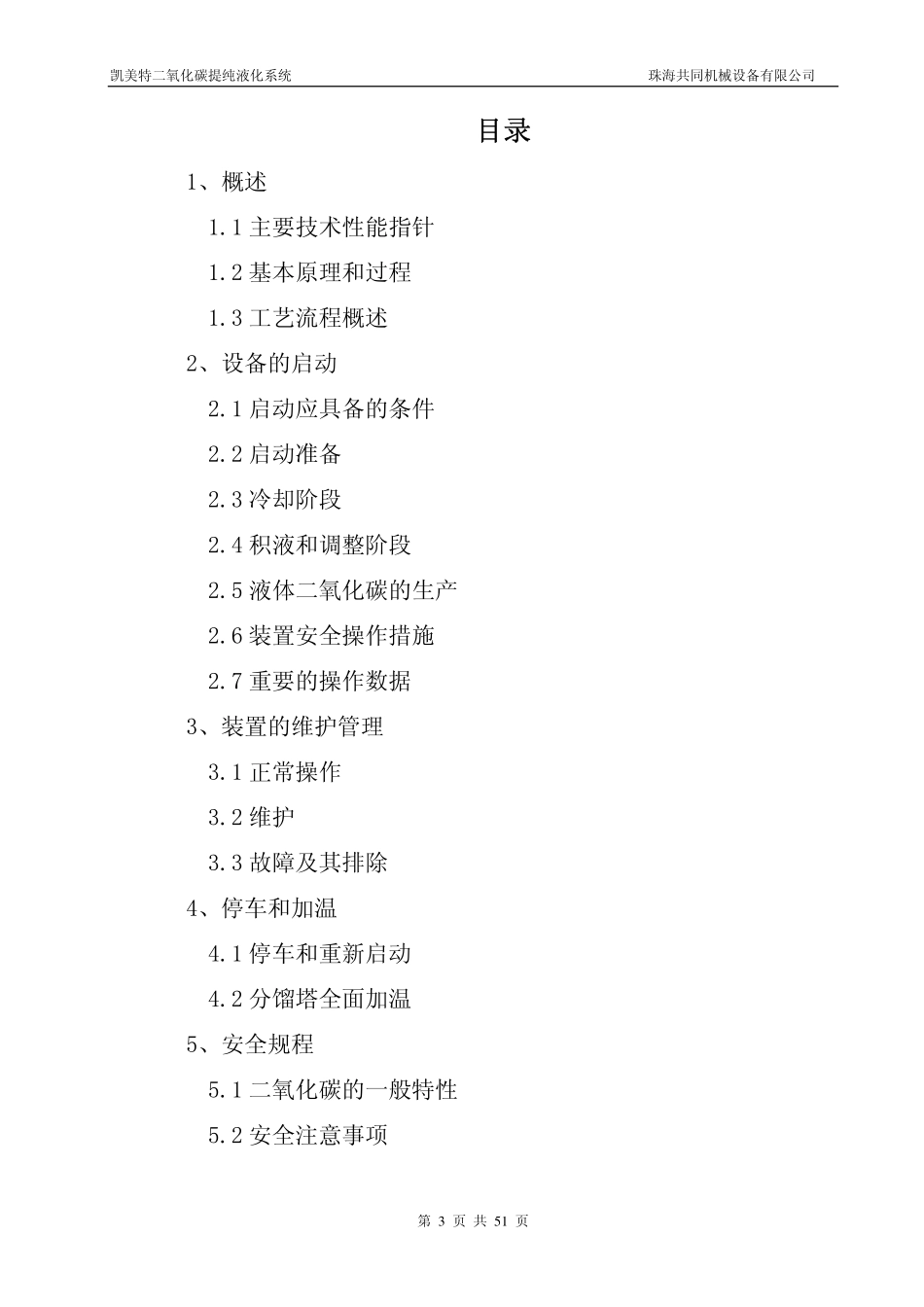

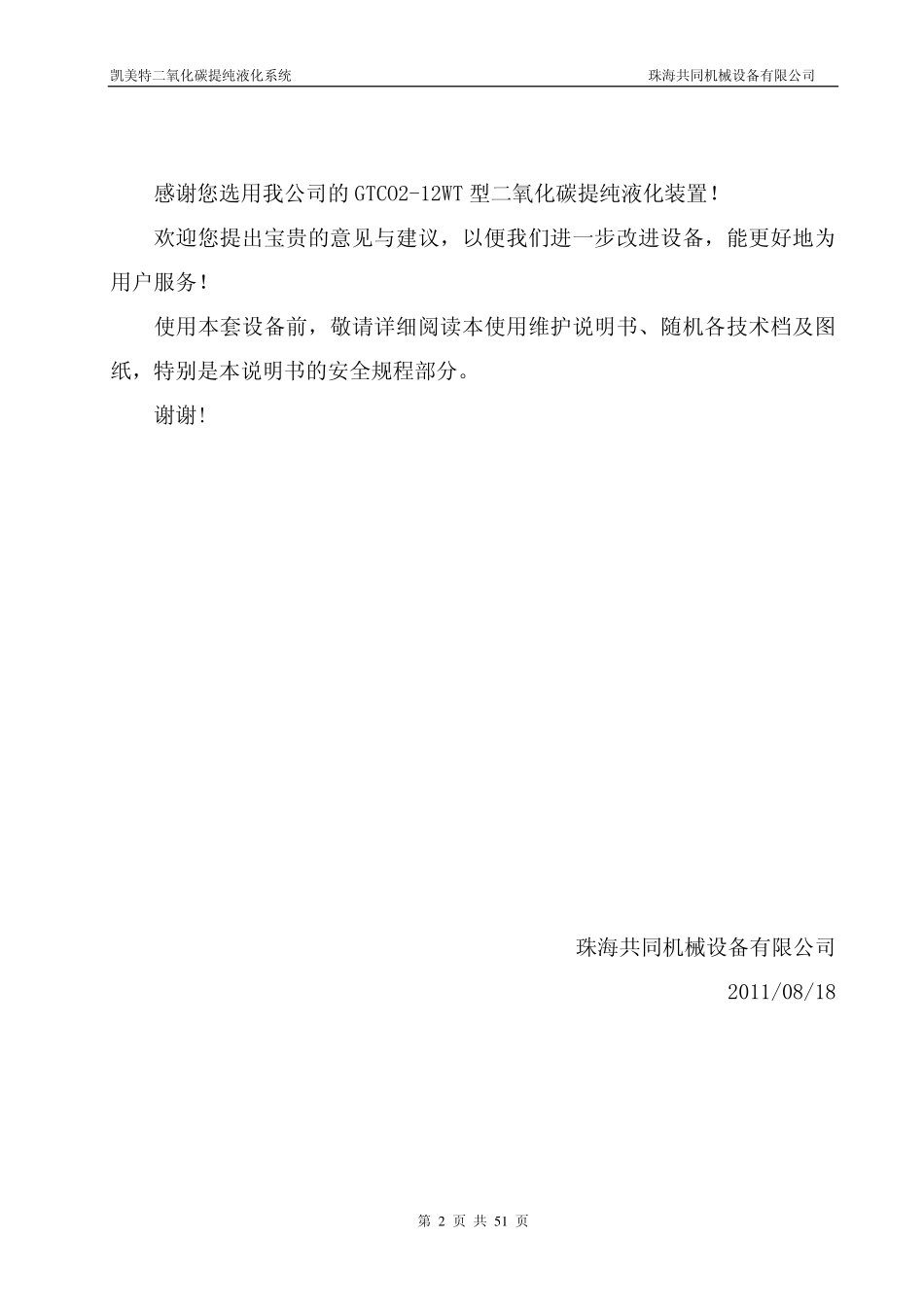

凯美特二氧化碳提纯液化系统珠海共同机械设备有限公司第1页共51页凯美特12万吨/年CO2提纯液化装置操作维护说明书珠海共同机械设备有限公司2O11年8月凯美特二氧化碳提纯液化系统珠海共同机械设备有限公司第2页共51页感谢您选用我公司的GTCO2-12WT型二氧化碳提纯液化装置！欢迎您提出宝贵的意见与建议，以便我们进一步改进设备，能更好地为用户服务！使用本套设备前，敬请详细阅读本使用维护说明书、随机各技术档及图纸，特别是本说明书的安全规程部分。谢谢!珠海共同机械设备有限公司2011/08/18凯美特二氧化碳提纯液化系统珠海共同机械设备有限公司第3页共51页目录1、概述1.1主要技术性能指针1.2基本原理和过程1.3工艺流程概述2、设备的启动2.1启动应具备的条件2.2启动准备2.3冷却阶段2.4积液和调整阶段2.5液体二氧化碳的生产2.6装置安全操作措施2.7重要的操作数据3、装置的维护管理3.1正常操作3.2维护3.3故障及其排除4、停车和加温4.1停车和重新启动4.2分馏塔全面加温5、安全规程5.1二氧化碳的一般特性5.2安全注意事项凯美特二氧化碳提纯液化系统珠海共同机械设备有限公司第4页共51页5.3安全措施6、系统仪表电器控制操作说明6.1、概述6.2、仪表选型6.3、分子筛吸附自动控制系统6.4、自动调节系统及遥控点6.5、报警联锁系统6.6、安装6.7、安装后的系统检查及试验6.8、操作6.9、维护及检修凯美特二氧化碳提纯液化系统珠海共同机械设备有限公司第5页共51页概述1.1主要技术性能指针1.1.1加工原料气量：9300Nm3/hNm3/h指0℃，101.3KPa标准状态下的流量，下同加工原料气压力：10Kpa(G)原料气温度：35℃1.1.2产品质量产量纯度出系统压力12万吨/年≥99.99%（具体参照合同要求）2.2bar.a凯美特二氧化碳提纯液化系统珠海共同机械设备有限公司第6页共51页1.1.3运转模式：24小时/天，8000小时/年1.1.4启动时间：~2小时1.1.5水耗：~400吨/吨CO21.1.6电耗：~180度/吨CO21.2设备主要特色1.2.1采用分子筛吸附精馏流程，流程组织先进合理可靠，各项技术经济指针达到国内同类产品先进水平。1.2.2成套机组，重量轻，占地面积小，易损件少，故障率低，日常维修工作少，操作安全、可靠、简单。1.2.3干燥系统均采用立式结构，整体撬装，美观方便。选用专用吸附剂以及干燥专用球形分子筛，大大提高总体吸附性能，自动切换。1.2.4机组所有二氧化碳主系统接触部分全部采用不锈钢材质，精馏塔采用规整填料，提高设备寿命以及二氧化碳产品质量。1.3基本原理和过程1.3.1工艺技术方案选择为满足生产要求，珠海共同机械设备有限公司本着以下原则选择技术方案：�操作上安全、稳定、可靠；�低投资、低操作费用。凯美特二氧化碳提纯液化系统珠海共同机械设备有限公司第7页共51页1.3.2工艺机理：1.3.2.1二氧化碳性质外观：无色、无嗅、微酸性气体分子量：44.01沸点：（1个大气压）＝－109.3°F（－78.5°C）比重：（空气＝1）1.522比容：（70°F（21.1°C下）1个大气压下）8.74ft3/lb(0.5457m3/kg)蒸汽压:(70°F)838psig气体密度:70°F(21.1°C)1个大气压下,0.11441bs/cuft(1.832Kg/m3)水溶性:(体积/体积,68°F(20°C)):0.90二氧化碳是无色、无臭的气体，分子式为C02，分子量为44比重约为空气的1,5倍。二氧化碳在不同条件下可以气、液、固三种状态存在。固体二氧化碳也叫干冰。二氧化碳的化学性质不活泼，既不可燃，也不助燃。但作为碳酸酐，它与强碱有强烈的作用，能生成碳酸盐。在一定条件及催化剂作用下，二氧化碳还能参加很多化学反应，又表现出良好的化学活性。1.3.2.2二氧化碳的液化二氧化碳液化装置分两大部分：一、二氧化碳部分原料气经压缩机加压后，进入纯化器脱除杂质后，通过干燥系统去除水分，然后进入液化器与蒸发的低温氨进行换热，达到-23°C左右形成二氧化碳液体进入塔内精馏，产品经再沸器进入过冷器过冷后，产品进入CO2储罐。二、氨部分本系统采用的氨制冷机组流程为标准低温制冷流程，氨气体经过压缩凯美特二氧化碳提纯液化系统珠海共同机械设备有限公司第8页共51页后形成高温高压氨，通过水冷凝器将气态氨冷凝为液体，储存在储液器中。储液器中的氨液体进入液化器，通过节流阀瞬间降压汽化，使...
