单级单调谐放大器.课件VIP免费

单级单调谐放大器.课件_第1页
1/30
单级单调谐放大器.课件_第2页
2/30

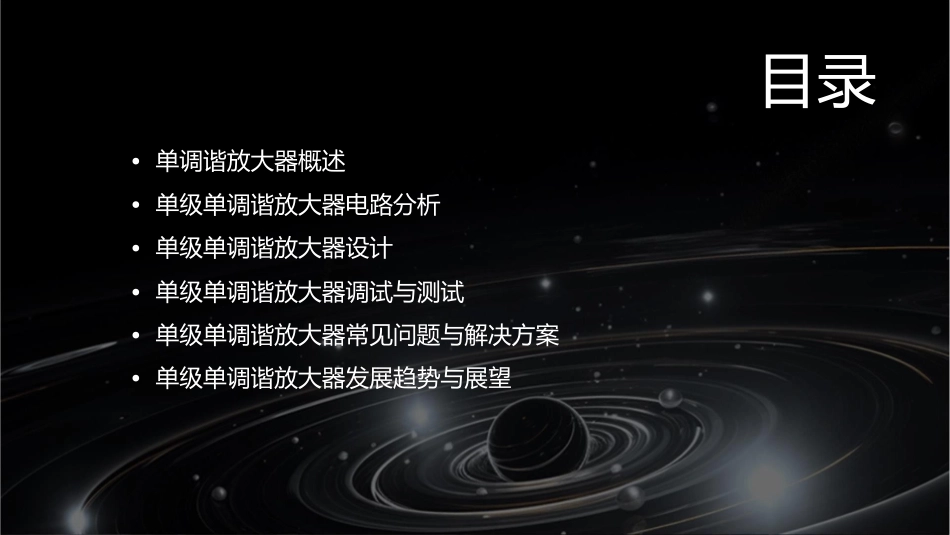

单级单调谐放大器.课件_第3页
3/30
目录•单调谐放大器概述•单级单调谐放大器电路分析•单级单调谐放大器设计•单级单调谐放大器调试与测试•单级单调谐放大器常见问题与解决方案•单级单调谐放大器发展趋势与展望定义与工作原理定义单调谐放大器是一种电子放大器,它只对特定频率的信号进行放大。工作原理单调谐放大器由输入回路、输出回路和放大器三部分组成。输入回路包含一个选频网络,用于选择需要放大的信号频率;输出回路包含一个负载和输出变压器,用于将放大后的信号传输到负载;放大器则负责将选频网络选出的信号进行放大。特点与分类特点单调谐放大器具有结构简单、易于调整、稳定性好等优点,但也存在带宽较窄、对非特定频率信号的放大效果较差等缺点。分类根据工作频率和用途,单调谐放大器可分为高、中、低频单调谐放大器和调谐功率放大器等类型。应用场景通信领域音响设备单调谐放大器在通信领域中广泛应用于信号的接收和发射,例如在无线电广播、电视、卫星通信等领域。单调谐放大器在音响设备中用于对特定频率的音频信号进行放大,例如在音响系统中用于提升某一频段的音质。测量仪器单调谐放大器在测量仪器中用于对特定频率的信号进行放大和处理,例如在示波器、频谱分析仪等仪器中。电路组成与元件010203输入回路输出回路放大器由信号源、耦合电容和输入电阻组成,用于将信号源与放大器输入端连接。由负载、输出电容和输出电阻组成,用于将放大器输出端与负载连接。由晶体管、集电极电阻和基极电容组成,用于实现信号的放大。工作原理分析信号源通过耦合电容将信号传递到输入回路,输入电阻对信号进行限流,使信号能够顺利传递到晶体管的基极。晶体管在基极接收信号后,通过电流放大作用将信号放大,并传递到集电极。集电极电阻对放大后的信号进行限流,使信号能够顺利传递到输出回路。输出回路将放大后的信号传递到负载,并通过输出电容进行滤波,以消除高频噪声。性能指标分析电压增益带宽失真度输出阻抗指放大后的信号与原信号相比的畸变程度,是衡量放大器性能的重要指标。指放大器的输出端对负载的等效阻抗,是影响放大器与负载匹配的重要参数。指放大器输出电压与输入电压之比,是衡量放指放大器能够正常工作的频率范围,是衡量放大器适用性的重要指标。大器放大能力的重要指标。设计原则与步骤高效性确保放大器具有高效率,能够将输入信号放大到所需的幅度。稳定性确保放大器在工作范围内不会产生自激振荡。设计原则与步骤•线性度:保持放大器在工作范围内具有较好的线性响应。设计原则与步骤设计步骤1.确定放大器的增益和带宽需求。2.选择合适的晶体管型号和参数。设计原则与步骤3.设计输入和输出匹配网络。5.根据设计需求调整电路参数。4.设计反馈网络以实现稳定性。元件参数选择与计算晶体管选择根据放大器的增益和带宽需求选择合适的晶0102体管型号和参数。考虑晶体管的直流和交流特性,如跨导、极间电容等。电阻和电容值计算0304根据电路设计需求,计算输入、输出匹配网络和反馈网络的电阻和电容值。考虑元件的精度和稳定性对电路性能的影0506响。设计实例与优化设计实例提供实际电路图和元件参数,展示单级单调谐放大器的实现方式。分析设计实例的优缺点,为实际应用提供参考。010402050306优化方法根据实际应用需求,提出优化方案,如改进电路结构、调整元件参数等。分析优化后的电路性能,比较改进前后的差异。调试步骤与方法元件检查动态调试检查元件是否完好,无损坏或替换错误。调整输入信号幅度和频率,观察输出信号是否符合预期。电源检查静态工作点调整性能测试测试放大器的增益、带宽、失真等性能指标。确保电源电压正常,无短路或断路现象。调整偏置电路,使放大器工作在合适的静态工作点。测试设备与环境信号源频谱分析仪信号发生器,用于提供输入信号。用于测试放大器的频率响应。电源示波器测试环境实验室或专业测试场地,保证测试结果的准确性。直流稳压电源,提用于观察信号波形。供稳定的电源电压。测试结果分析与改进分析测试数据性能改进误差分析对比预期结果与实际测试结果,分析误差来源。根据分析结果,调整电路参数或优化元件配置,以提高放大器的性能。分析...
