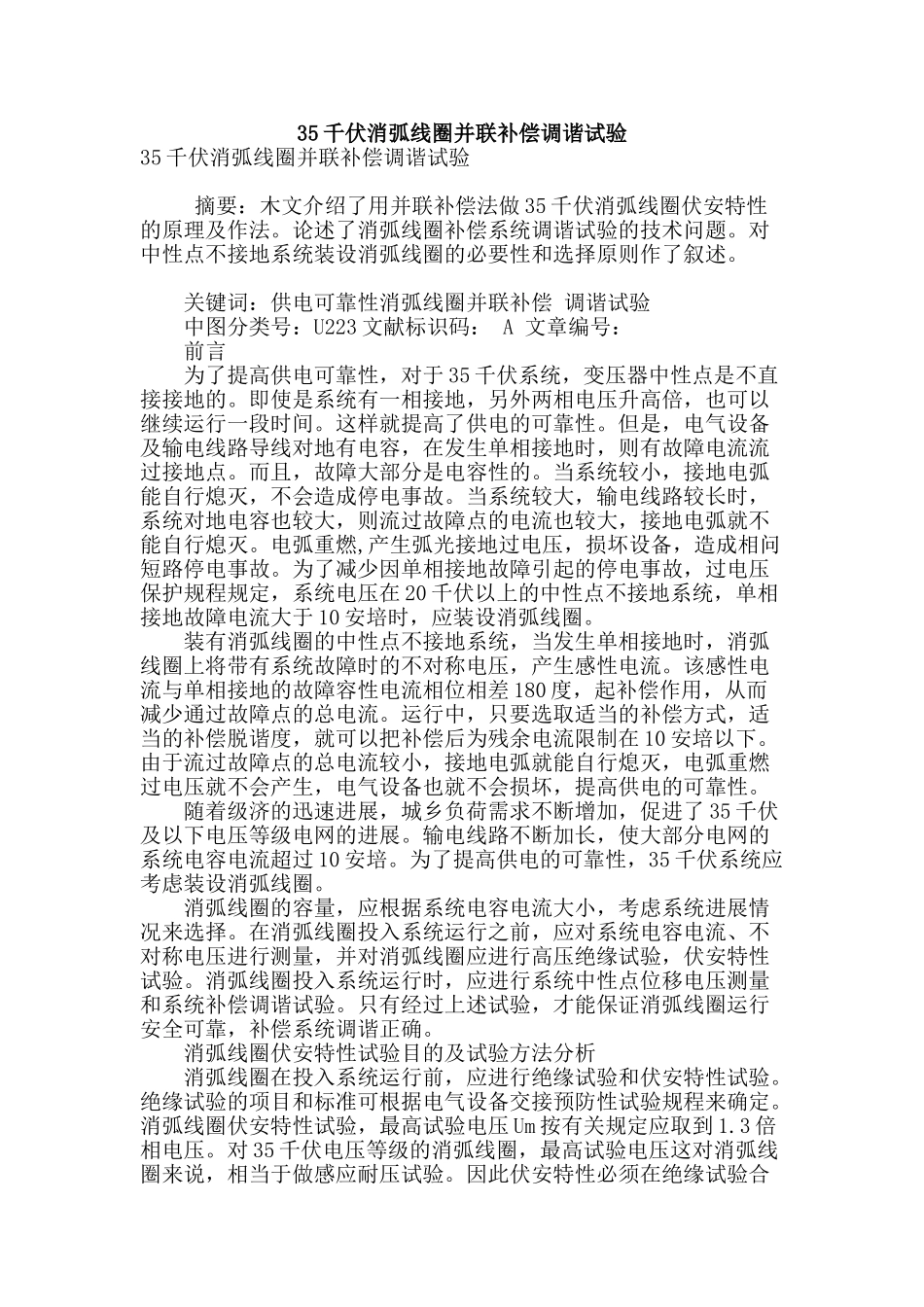

35 千伏消弧线圈并联补偿调谐试验35 千伏消弧线圈并联补偿调谐试验 摘要：木文介绍了用并联补偿法做 35 千伏消弧线圈伏安特性的原理及作法。论述了消弧线圈补偿系统调谐试验的技术问题。对中性点不接地系统装设消弧线圈的必要性和选择原则作了叙述。 关键词：供电可靠性消弧线圈并联补偿 调谐试验 中图分类号：U223 文献标识码： A 文章编号： 前言 为了提高供电可靠性，对于 35 千伏系统，变压器中性点是不直接接地的。即使是系统有一相接地，另外两相电压升高倍，也可以继续运行一段时间。这样就提高了供电的可靠性。但是，电气设备及输电线路导线对地有电容，在发生单相接地时，则有故障电流流过接地点。而且，故障大部分是电容性的。当系统较小，接地电弧能自行熄灭，不会造成停电事故。当系统较大，输电线路较长时，系统对地电容也较大，则流过故障点的电流也较大，接地电弧就不能自行熄灭。电弧重燃,产生弧光接地过电压，损坏设备，造成相问短路停电事故。为了减少因单相接地故障引起的停电事故，过电压保护规程规定，系统电压在 20 千伏以上的中性点不接地系统，单相接地故障电流大于 10 安培时，应装设消弧线圈。 装有消弧线圈的中性点不接地系统，当发生单相接地时，消弧线圈上将带有系统故障时的不对称电压，产生感性电流。该感性电流与单相接地的故障容性电流相位相差 180 度，起补偿作用，从而减少通过故障点的总电流。运行中，只要选取适当的补偿方式，适当的补偿脱谐度，就可以把补偿后为残余电流限制在 10 安培以下。由于流过故障点的总电流较小，接地电弧就能自行熄灭，电弧重燃过电压就不会产生，电气设备也就不会损坏，提高供电的可靠性。 随着级济的迅速进展，城乡负荷需求不断增加，促进了 35 千伏及以下电压等级电网的进展。输电线路不断加长，使大部分电网的系统电容电流超过 10 安培。为了提高供电的可靠性，35 千伏系统应考虑装设消弧线圈。 消弧线圈的容量，应根据系统电容电流大小，考虑系统进展情况来选择。在消弧线圈投入系统运行之前，应对系统电容电流、不对称电压进行测量，并对消弧线圈应进行高压绝缘试验，伏安特性试验。消弧线圈投入系统运行时，应进行系统中性点位移电压测量和系统补偿调谐试验。只有经过上述试验，才能保证消弧线圈运行安全可靠，补偿系统调谐正确。 消弧线圈伏安特性试验目的及试验方法分析 消弧线圈在投入系统运行前，应进行绝缘试验和伏安特性试验。绝缘...
